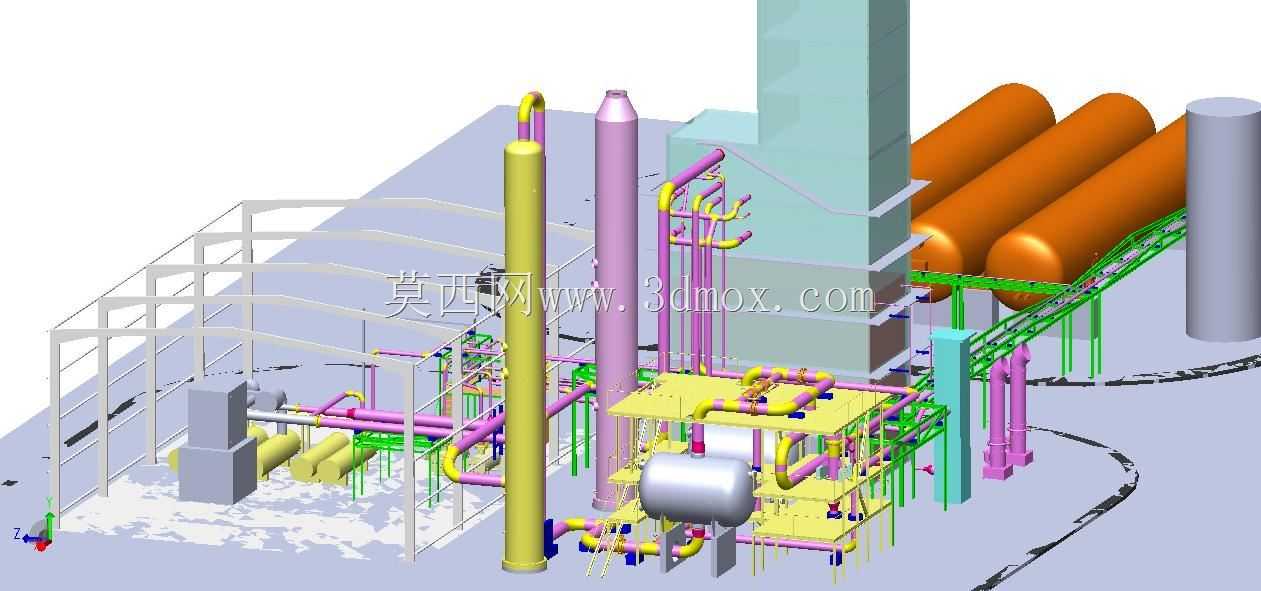

工业空气蒸馏装置完整管道系统设计

这套空气蒸馏装置的管道系统三维设计，主要面向化工分离、工业气体提纯、特种溶剂回收等工业生产场景，是整套蒸馏生产单元的核心工艺脉络载体，承担着不同相态、不同压力等级工艺介质的输送、分配、导流功能，串联起蒸馏塔、换热单元、缓冲储罐、压缩机组、成品储存容器等全部核心工艺设备，保障整个蒸馏流程的物料循环、热量传递、压力调控能够稳定有序运行。整套装置的设计围绕空气蒸馏的工艺逻辑展开，首先针对不同工艺段的介质特性匹配对应管线参数：高温气相馏出管线采用大曲率弯头设计降低气相流动阻力，避免气阻造成的塔压波动；液相回流管线设置合理的倾斜坡度与排净点位，保障液相介质能够依靠重力顺畅回流至塔内，避免积液造成的液泛风险；带压输送管线结合压缩机组的输出压力参数，匹配对应壁厚与支撑结构，规避管线振动带来的连接失效风险。设计过程中充分考虑了现场安装的边界条件，整体管线布局按照厂区预留的安装区域进行排布，预留出足够的设备检修通道、阀门操作空间、仪表安装点位，多层管廊的分层设计按照介质温度、压力等级进行分区排布，高温管线与低温管线之间预留足够的安全间距，避免热辐射影响低温介质的输送稳定性；立式塔器周边的管线沿塔体支撑结构顺势排布，减少悬空管线的长度，降低管线支撑的载荷要求；卧式储罐区的管线沿罐区一侧的管架统一排布，预留出储罐吊装、检修的作业空间，避免管线遮挡设备的维护操作面。整套管线系统还集成了完整的工艺辅助结构，包括管线支吊架、保温支撑件、仪表引压管接口、安全泄放管线接口，所有管线的连接点位都对应设备接口的坐标位置进行精准匹配，避免现场安装时出现错位偏差；不同颜色的管线对应不同的工艺介质类型，方便现场运维人员快速识别管线功能，提升日常巡检与故障排查的效率。装置整体的布局充分结合工业生产场地的实际尺寸，将高耸的蒸馏塔、卧式储存容器、压缩机组等设备按照工艺流程顺序排布，管线走向尽可能缩短输送距离，减少不必要的弯头与变径，降低介质输送过程中的阻力损耗与能耗，同时兼顾整体布局的规整性，方便后期的产能扩建与管线改造。
