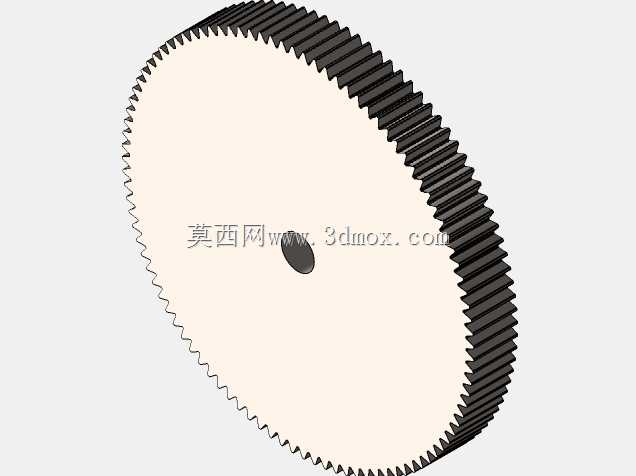

稳健的渐开线直齿轮生成器Solidworks

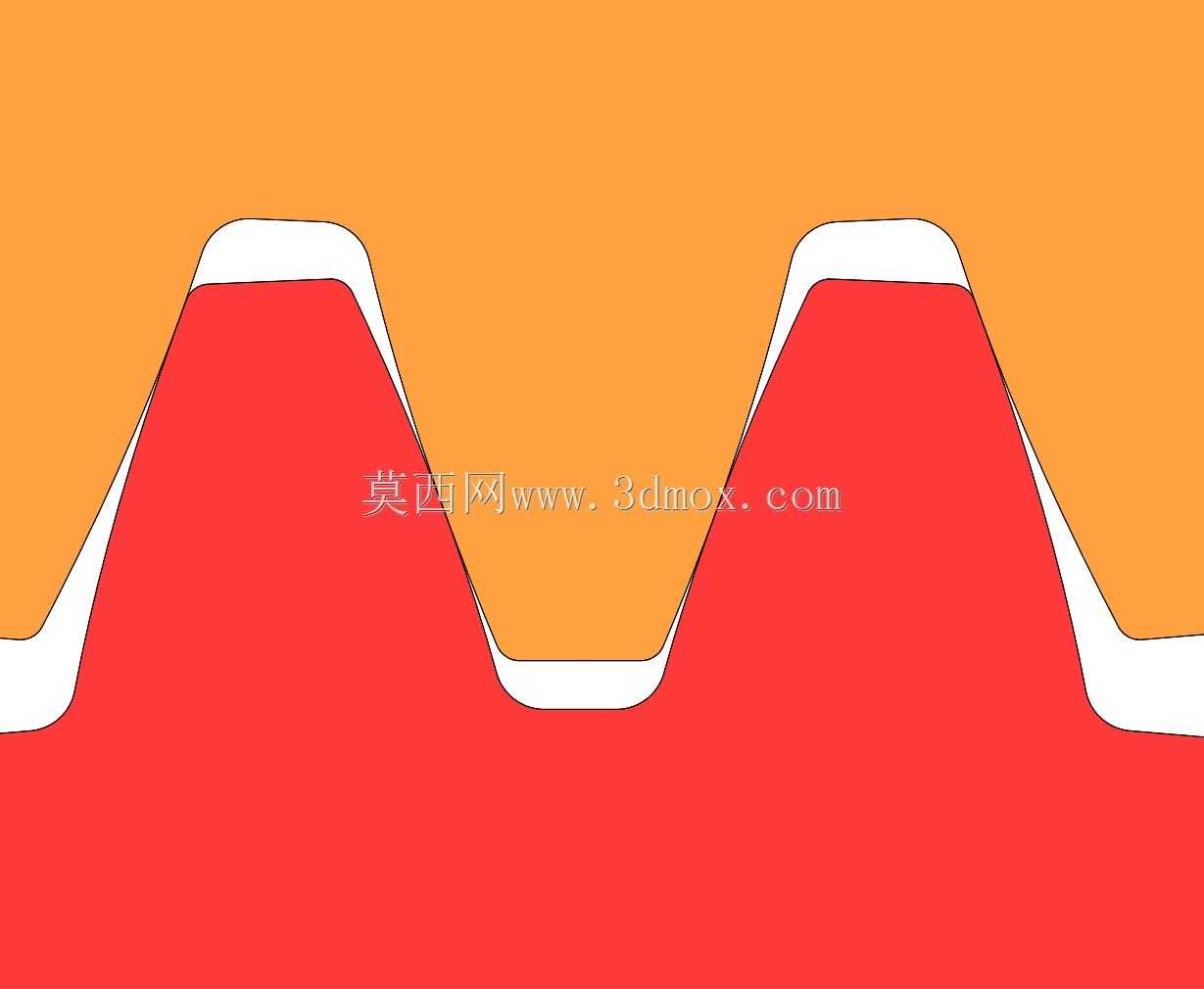

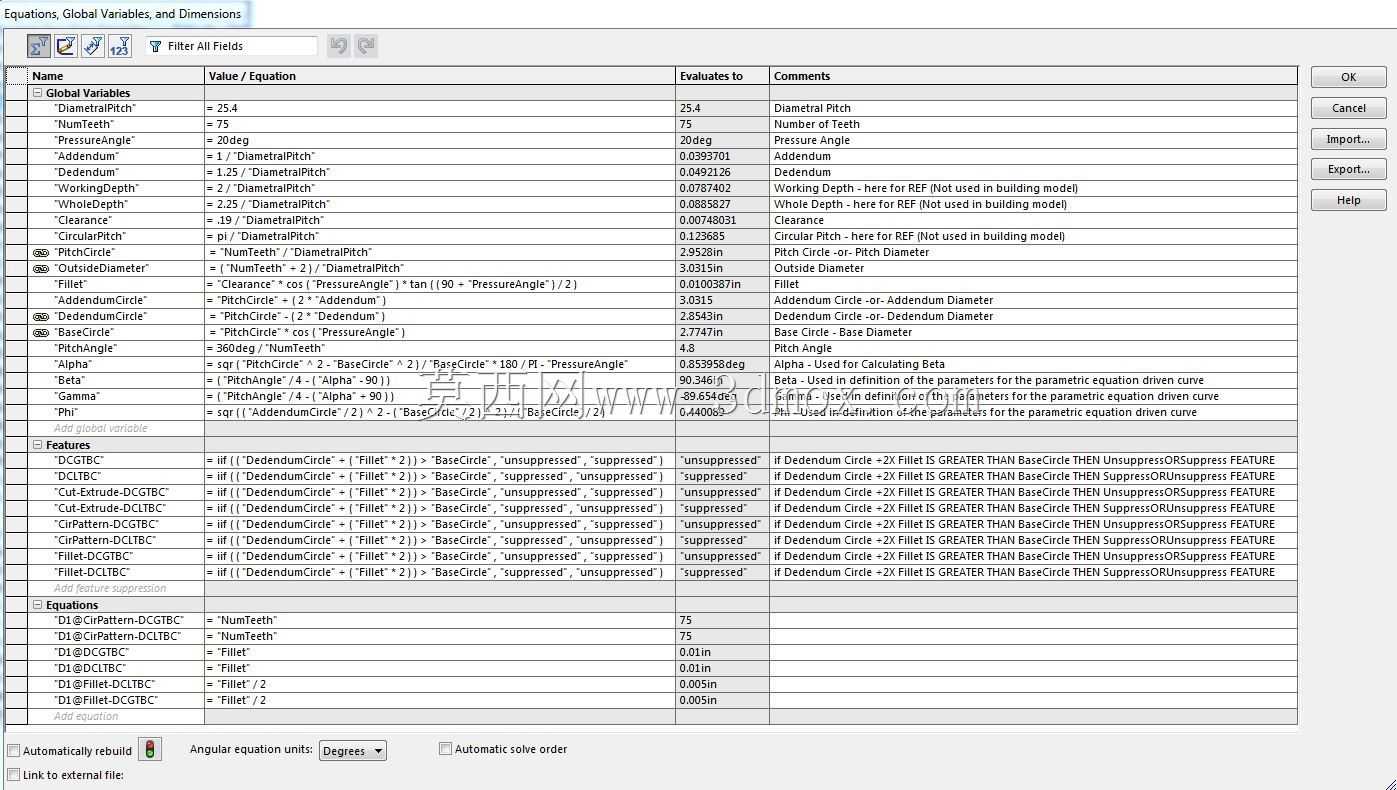

为了在solidworks中建模一个真正的渐开线直齿轮，这个模板是用一些“IF”“THEN”语句构建的，所以它比我以前的帖子要健壮一些。这个是用“Y”轴上第一个切齿的齿槽注释：使用更新的文件：“Robust渐开线直齿轮生成器-Better 02.SLDPRT”注释：这个模板是为用户设置的输入以下内容：“径节”、“齿数”&；“压力角”全局变量“DiametralPitch”=25.4直径节距“NumTeeth”=75齿数“PressureAngle”=20度压力角“Addendum”=1/“DiametralPitch”Addendum“Dedendum”=1.25/“DiametralPitch”Dedendum“WorkingDepth”=2/“DiametralPitch”工作深度-此处供参考（不用于建筑模型）“WholeDepth”=2.25/“DiametralPitch”整个深度-此处为参考（不用于建筑模型）“Clearance”=.19/“DiametralPitch”Clearance“CircularPitch”=pi/“DiametralPitch”循环节距-此处为参考（不用于建筑模型）“PitchCircle”=“NumTeeth”/“DiametralPitch”节距圆-或-节距直径“OutsideDiameter”=（“NumTeeth”+2）/“DiametralPitch”外径“Fillet”=“Clearance”*cos（“PressureAngle”）*tan（（90+“PressureAngle”）/2）Fillet“AddendumCircle”=“PitchCircle”+（2*“Addendum”）齿顶圆-或-齿顶直径“dedendumccircle”=“PitchCircle”—（2*“Dedendum”）齿根圆-或-齿根直径“BaseCircle”=“PitchCircle”*cos（“压力角”）基圆-基径“俯仰角”=360deg/“NumTeeth”俯仰角“Alpha”=sqr（“俯仰圆”^2-“基圆”^2）/“基圆”*180/PI-“压力角”Alpha-用于计算Beta“Beta”=（“俯仰角”/4-（“Alpha”-90））Beta-用于定义参数方程的参数驱动曲线“Gamma”=（“俯仰角”/4-（“Alpha”+90））Gamma-用于定义参数方程驱动曲线的参数“Phi”=sqr（（“加法圆”/2）^2-（“基圆”/2）/（“基圆”/2）Phi-用于定义参数方程驱动曲线的参数“DCGTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”、“未抑制”、“抑制”）如果齿根圆+2X圆角大于基圆，则取消抑制或抑制特征“DCLTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”、“抑制”，“未抑制”）如果齿根圆+2X圆角大于基圆，则抑制或取消抑制特征“切割-挤压DCGTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”，“未抑制”，“抑制”）如果齿根圆+2X圆角大于基圆，则取消抑制特征“切割-挤压DCLTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”，“抑制”，“未抑制”）如果齿根圆+2X圆角大于基圆，则抑制器取消抑制特征“CirPattern DCGTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”，“未抑制”，“抑制”）如果齿根圆+2X圆角大于“基圆”，则取消抑制抑制特征“CirPattern DCLTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”，“抑制”，“unsuppressed”）如果齿根圆+2X圆角大于“BaseCircle”，则抑制器unsuppress FEATURE“Fillet DCGTBC”=iif（（“齿根圆”+（“Fillet”*2））>；“BaseCircle”，“unsuppressed”，“抑制”）如果齿根圆+2X圆角大于“基圆”，则取消抑制抑制特征“圆角DCLTBC”=iif（（“齿根圆”+（“圆角”*2））>；“基圆”，“抑制”，“unsuppressed”）如果齿根圆+2X圆角大于“BaseCircle”，则抑制器unsuppress featureD1@DCGTBC型“=”NumTeeth“”D1@DCLTBC型“=”NumTeeth“”D1@DCGTBC“=”圆角“”D1@DCLTBC公司“=”圆角“”D1@圆角DCLTBC“=”圆角“/2”D1@圆角DCGTBC“=”Fillet“/2参数的参数中的定义渐开线形式（第一渐开线）的“方程驱动曲线”：Xt=（“基圆”/2）*（cos（t+“Beta”*pi/180）+t*sin（t+“Beta”*pi/180））Yt=（“基圆”/2）*（sin（t+“Beta”*pi/180）-t*cos（t+“Beta”*pi/180））t1=0t2=“phi”渐开线形式（第二渐开线）的参数“方程驱动曲线”参数中的定义渐开线）：Xt=（“基圆”/2）*（cos（-t-”Gamma“*pi/180）-t*sin（-t-”Gamma“*pi/180））Yt=（“基圆”/2）*（sin（-t-”Gamma“*pi/180）+t*cos（-t-”Gamma“*pi/180））t1=0t2=“phi”更新11-24-15：新文件“Robust invaline正齿轮生成器-Better 02.SLDPRT”实际上是一个“Better，NEW&IMPROVED”模板
