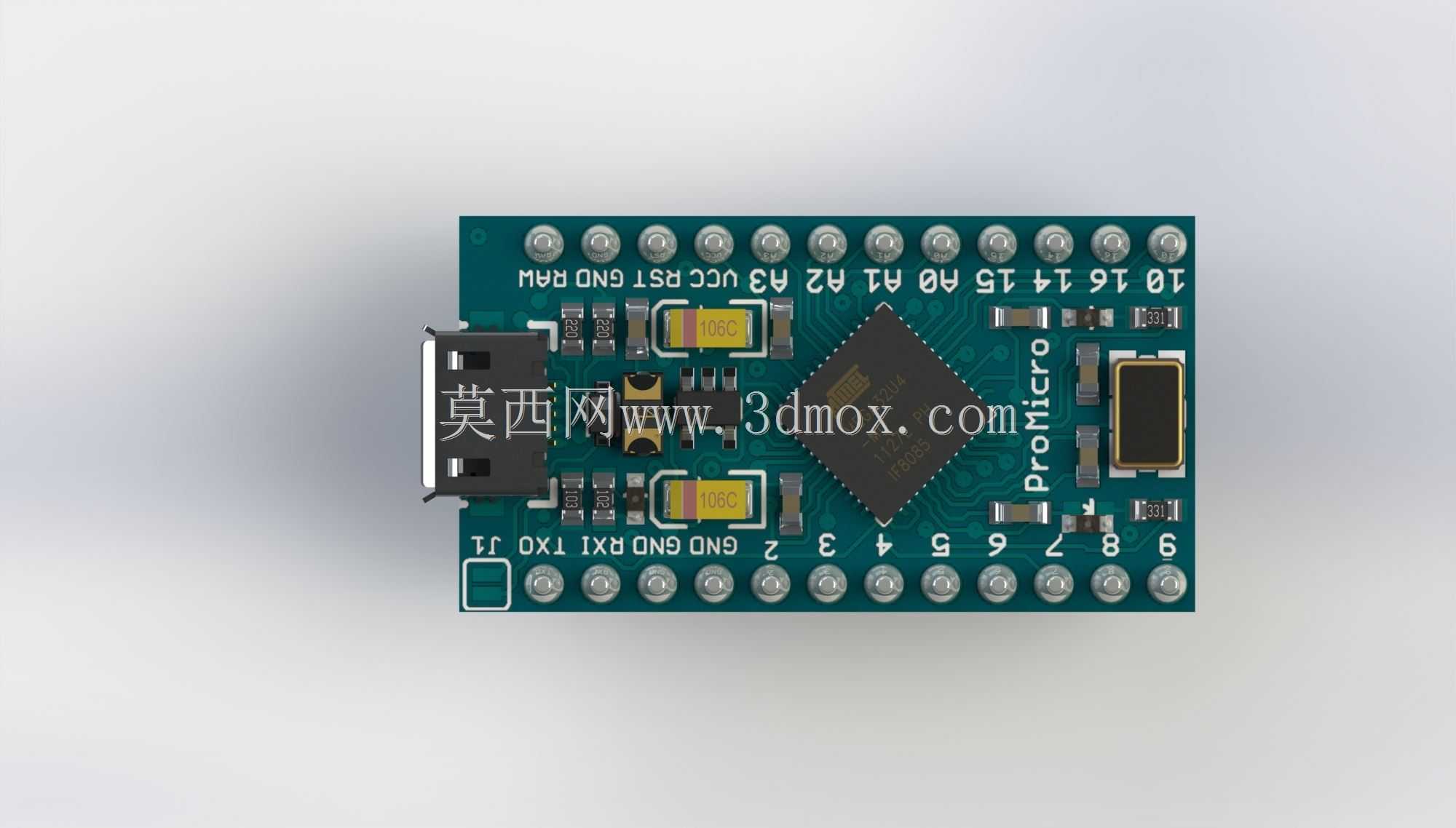

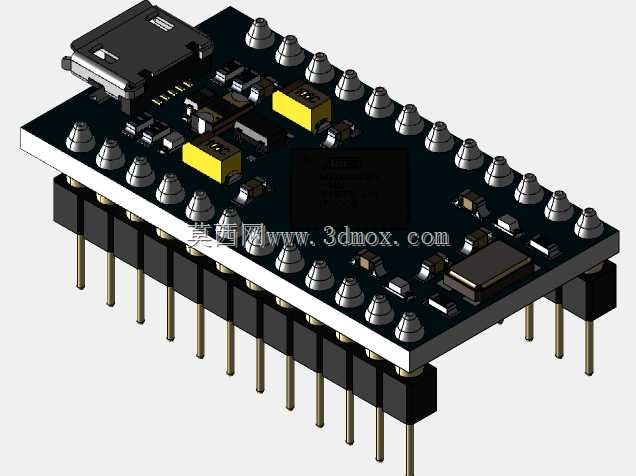

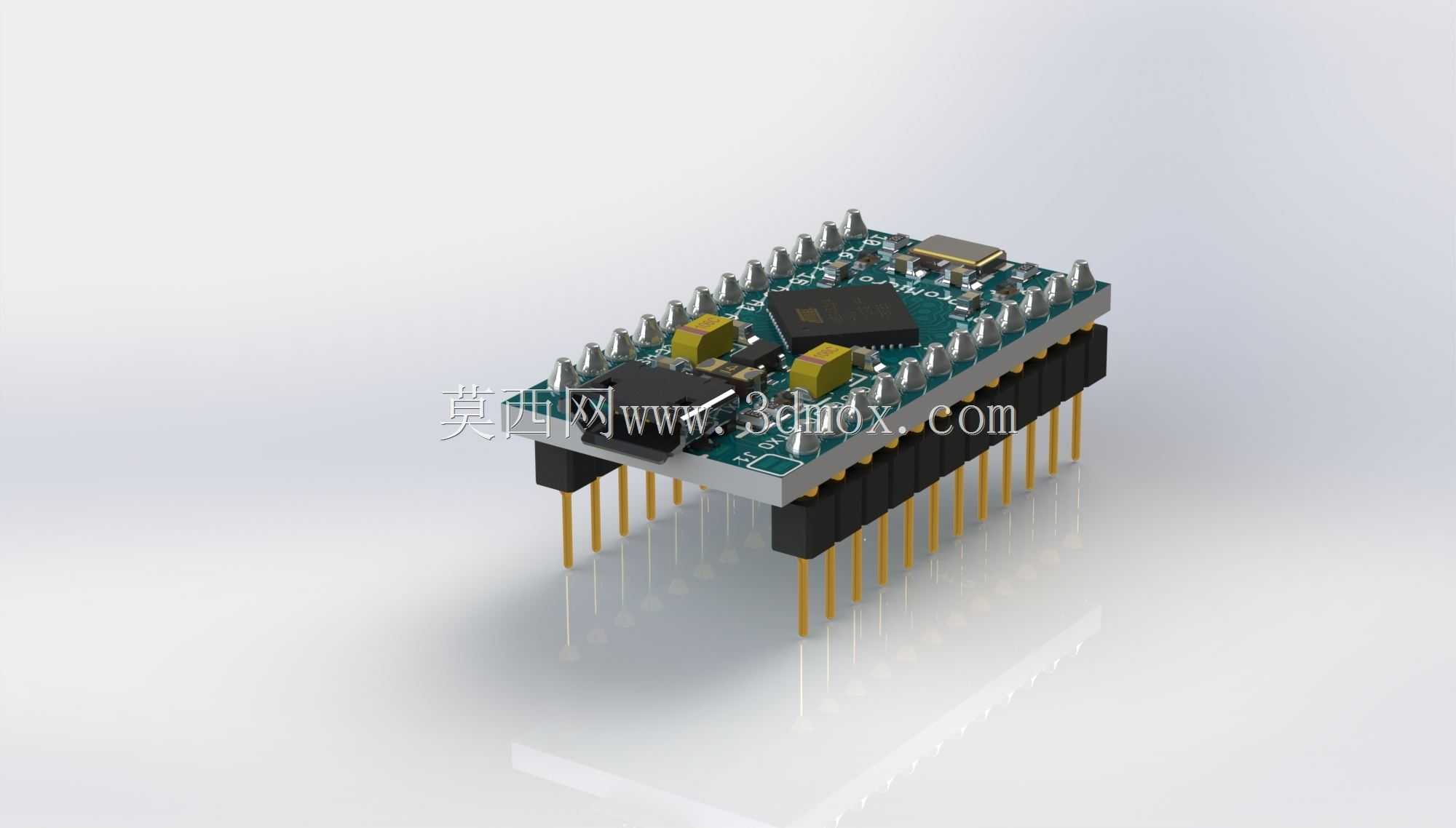

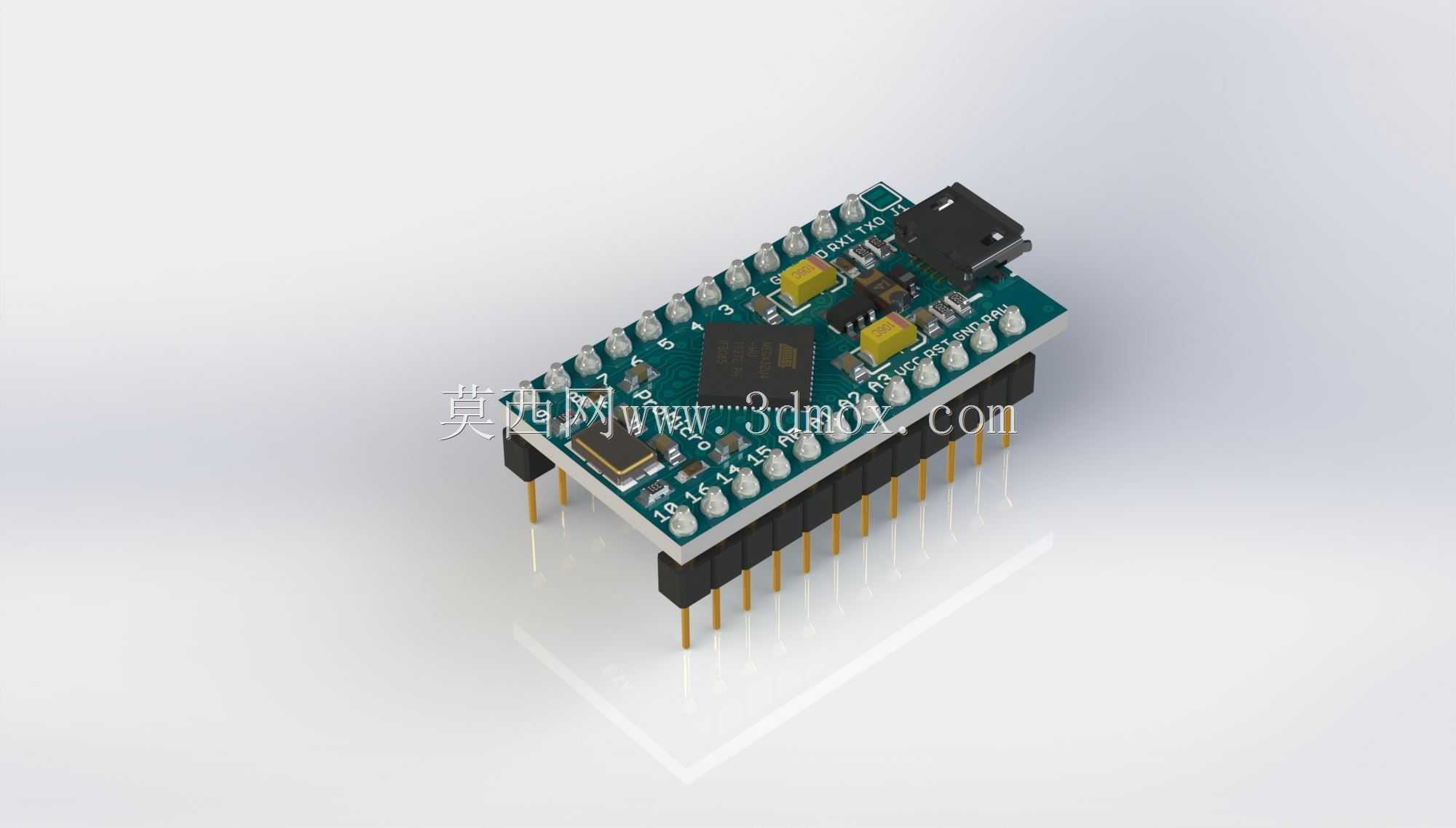

Arduino Pro微型开发板结构设计

本次设计的微型开发板，主要面向小型化嵌入式控制场景，可广泛应用于桌面级小型机器人、便携智能硬件、微型自动化执行单元、创客DIY电子装置、小型教学实验平台等领域，作为核心控制载体实现信号采集、逻辑运算、指令输出的核心功能，能够适配空间极度受限的安装场景，解决常规尺寸控制板无法装入紧凑壳体的痛点。该开发板集成了核心控制芯片、USB通讯接口、排针连接端子、电源管理电路、状态指示元件，可直接通过USB接口与上位机连接完成程序烧录与数据交互，两侧直插排针可直接插接在24针DIL标准插座上，无需额外焊接转接模块即可完成与外围功能电路的连接，大幅降低小型项目的组装调试难度。设计过程中以紧凑适配标准DIL插座为核心边界约束，对板上所有元件的布局进行多轮迭代优化，将USB接口直接集成在板体边缘，省去了外接转接线缆的空间占用，所有贴片元件的排布均避开排针安装区域，保证插装后元件不会与插座产生结构干涉，板体轮廓尺寸严格控制在排针围合的边界范围内，整体厚度仅包含板基、贴片元件与排针高度，可直接嵌入狭窄的设备内腔中。在安装适配层面，板体两侧排针采用标准2.54mm间距设计，完全兼容通用面包板、洞洞板以及标准DIL插座的安装尺寸，用户可根据项目需求选择直插焊接、插座插接两种固定方式，板体上预留的安装定位点可配合小型铜柱完成悬空固定，避免板底焊点与安装面接触造成短路。功能层面，该开发板保留了全尺寸控制板的全部IO接口引出能力，所有可用引脚均通过排针引出，可直接连接传感器、舵机、小型驱动模块等外围器件，板载电源电路可直接通过USB接口取电，也可通过排针接入外部直流电源为外接模块供电，无需额外搭载电源转换模块。设计过程中对板上元件的高度差进行了统一管控，最高元件的高度不超过排针顶端高度，保证插装后所有元件均处于排针的保护范围内，避免组装过程中磕碰造成元件脱落，板体边缘做了圆角处理，减少尖锐边角对线材的磨损，整体结构兼顾了小型化需求与使用可靠性，能够满足各类紧凑空间下的嵌入式控制项目使用需求。
