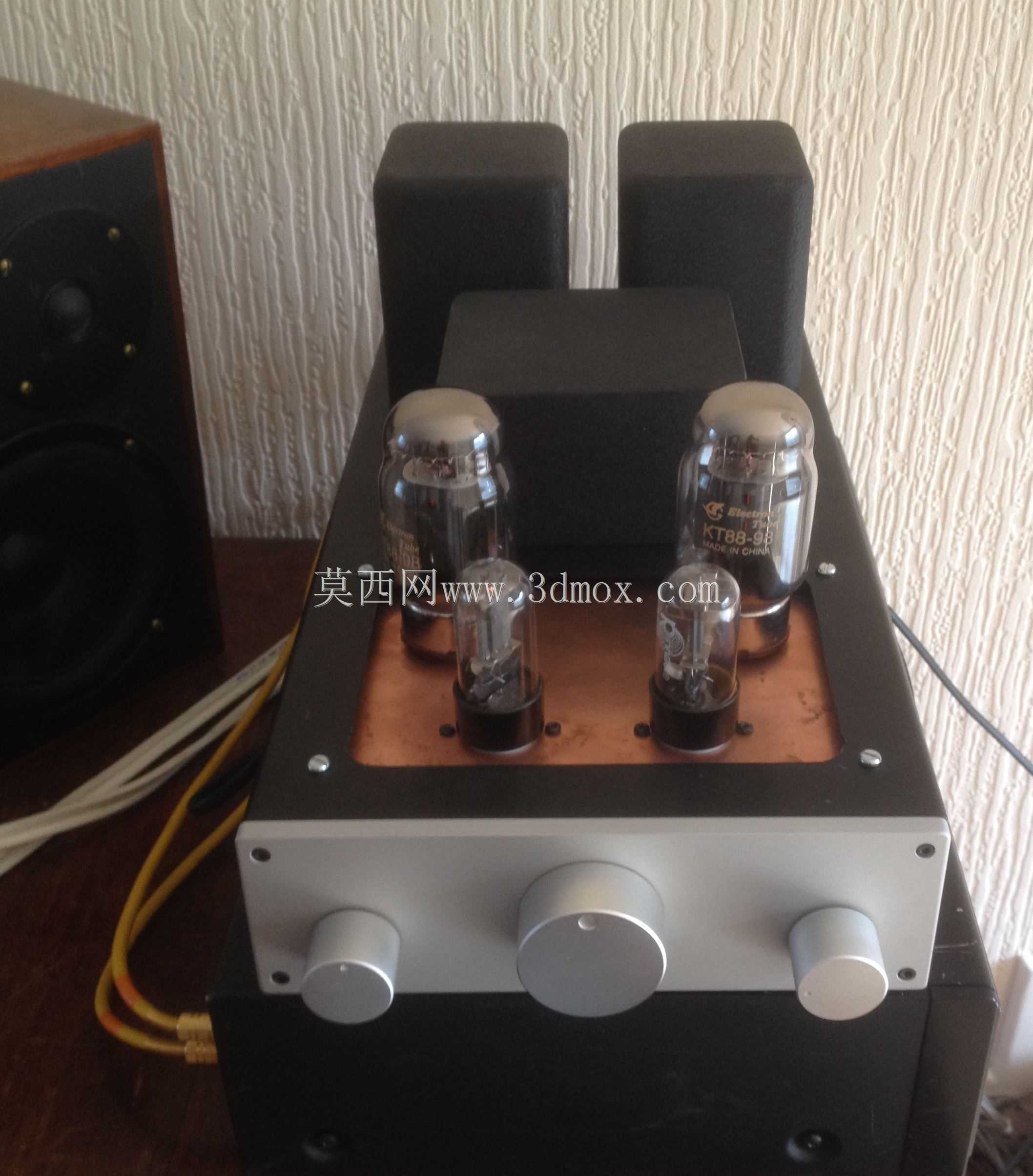

KT88单端管胆机音频功率放大设备

　　这款KT88单端管音频放大设备，属于高保真音频重放领域的经典胆机构型，在民用HiFi听音、小型录音室监听、复古音频系统搭建场景中有着不可替代的应用地位，和常规石机功放的冷硬听感不同，KT88胆管特有的偶次谐波失真特性，能给人声、弦乐类音源带来温润耐听的重放效果，是很多资深音频发烧友搭建桌面听音系统、小型客厅听音区的核心选型。从实际功能层面看，设备核心是通过KT88功率管完成小功率音频信号的电压放大与功率驱动，可直接匹配阻抗4-8欧姆的高保真书架音箱，单端甲类的工作构型虽然整机输出功率不算高，但驱动灵敏度90dB以上的音箱时，动态余量充足，中低频段的氛围感表现突出，没有推挽机型常见的交越失真问题。

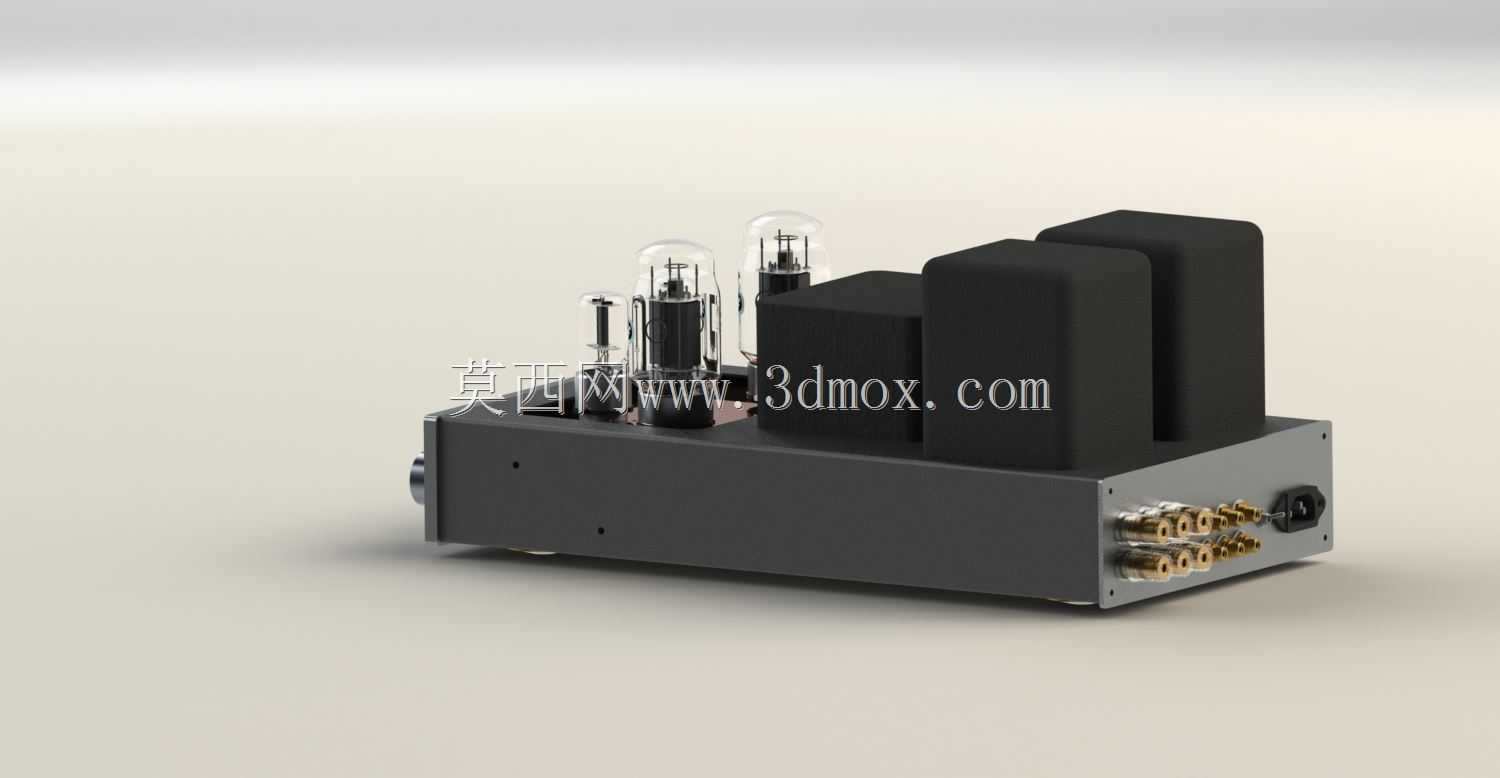

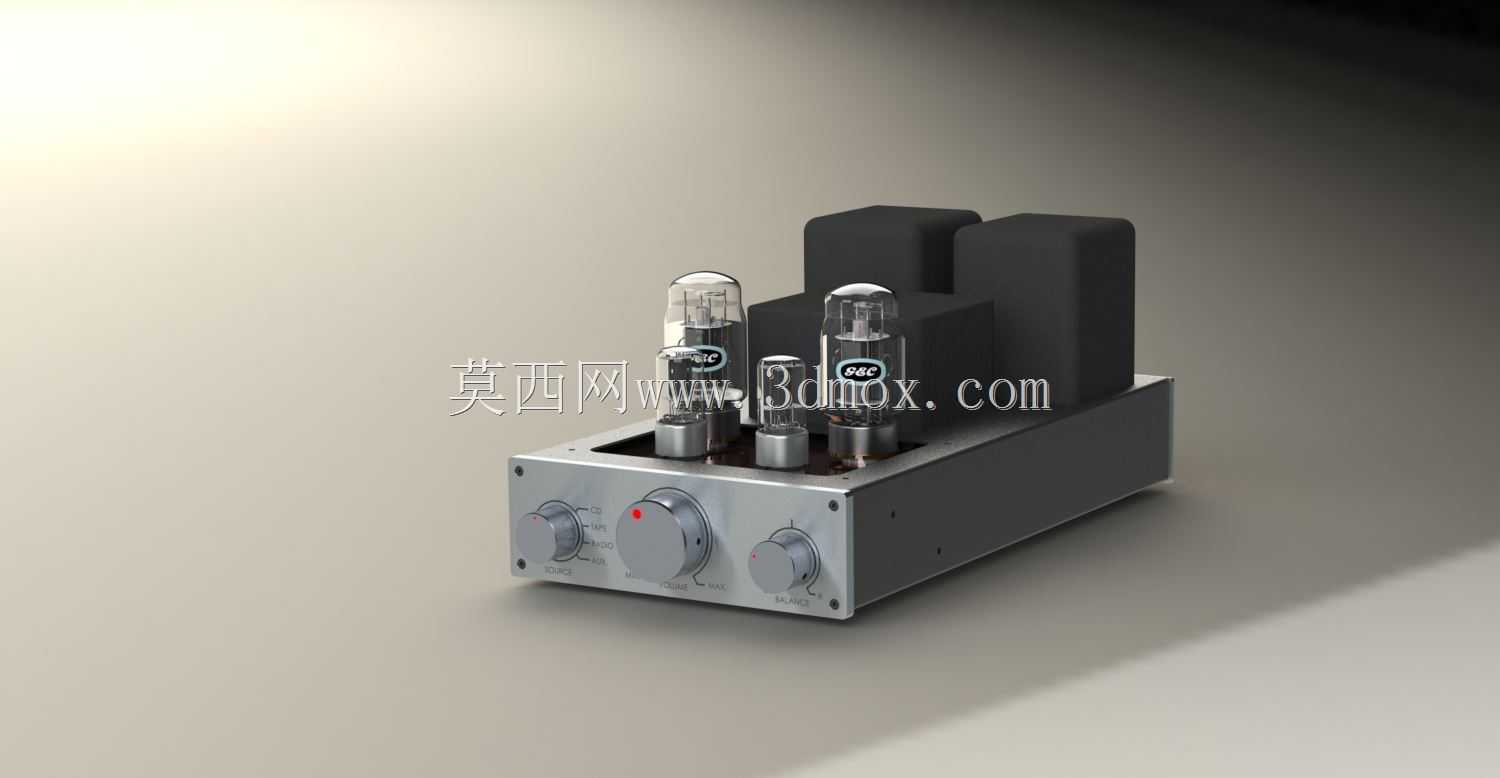

　　设计过程中首先考虑的是胆管工作的热布局合理性，KT88属于大功率旁热式电子管，工作时屏极温度可达上百摄氏度，因此建模时特意将两只功率管布置在机箱靠后的通风区域，和前方的信号输入管、电位器控制模块留出足够的热隔离距离，避免高温长期烘烤前置元件导致参数漂移；机箱主体采用金属板材弯折成型，底部预留了通用的功放安装脚位，可直接放置在桌面，也可通过底部的固定孔位安装到标准设备机架层板上，整机宽度控制在常规桌面设备的适配尺寸，深度不会占用过多桌面纵深，高度预留了胆管的安装空间同时不会遮挡后方的接线接口。前面板的三个旋钮分别对应音量调节、左右声道平衡调节、输入信号切换，旋钮采用金属滚花工艺，转动阻尼均匀，建模时还原了旋钮的定位凸点与刻度标识，

　　方便用户盲操作时快速识别调节位置；后方的输出变压器采用独立屏蔽罩封装，避免电源变压器的漏磁干扰音频信号通路，两个变压器的安装位置做了对称布局，既保证整机重心居中，也能让内部走线更规整，电源走线和音频信号走线分仓布置，减少电源纹波对音频信号的干扰。建模过程中还原了胆管的玻璃外壳、金属屏极、引脚结构细节，机箱表面的拉丝金属纹理、固定螺丝的沉头结构、前面板的指示灯开孔都做了精准还原，安装边界上，机箱边角做了小圆弧倒角处理，避免安装使用过程中剐蹭线材或者划伤操作人员，底部的橡胶脚垫高度预留了空气对流空间，帮助机箱内部的热量通过底部通风孔自然散出，不需要额外加装散热风扇，彻底杜绝风扇运转带来的本底噪声，符合高保真音频设备的低噪声设计要求。

　　内部结构设计上，电源部分的高压滤波电容布置在靠近电源输入接口的位置，缩短高压走线的长度，减少高压辐射对前级放大电路的影响，胆管管座采用陶瓷绝缘材质，耐高温且绝缘性能优异，适合长期高压工作环境，信号输入接口采用标准RCA同轴接口，可直接匹配市面常见的CD机、数播、解码器等音源设备，音箱接线柱采用镀金接线端子，减少接触电阻，保证音频信号传输的稳定性。
