50V规格R型铁芯变压器结构设计

　　在低压工控设备、小功率音频放大装置、实验室测试电源这类对供电纹波、漏磁指标有明确要求的场景里，R型铁芯变压器的应用占比一直不低，和传统EI型、C型铁芯结构相比，R芯的闭合磁路没有额外气隙，空载电流能控制在更低水平，工作时的电磁振动和漏磁干扰也更小，很适合布置在对电磁兼容有要求的紧凑设备舱内。这次的结构设计完全参照实测的50V规格R芯变压器实物逆向完成，所有外形尺寸、安装点位、部件配合公差都来自实体测量，没有做理想化的参数简化，能直接用于设备布局干涉检查、电源舱散热模拟、安装支架配做这些实际工程环节。

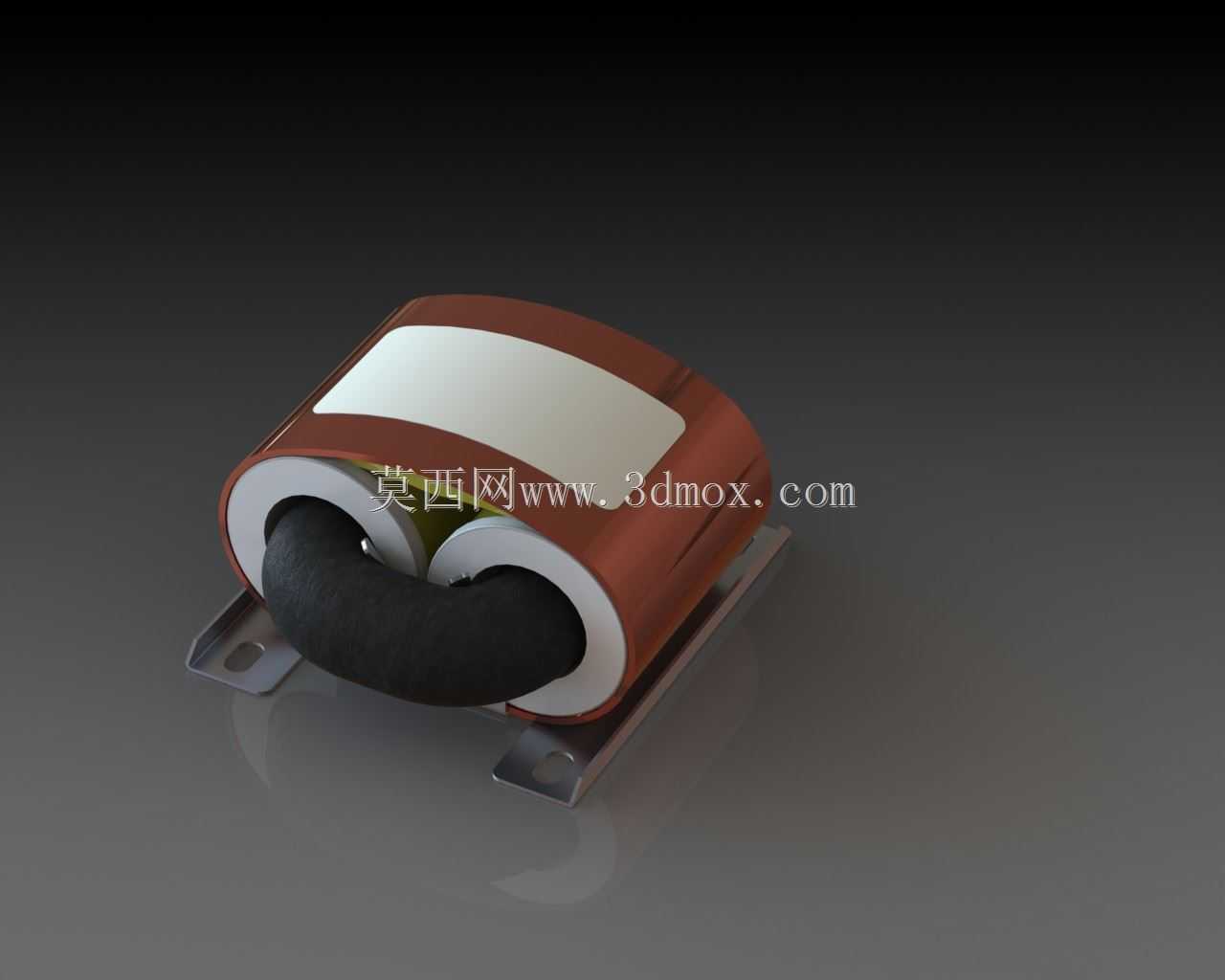

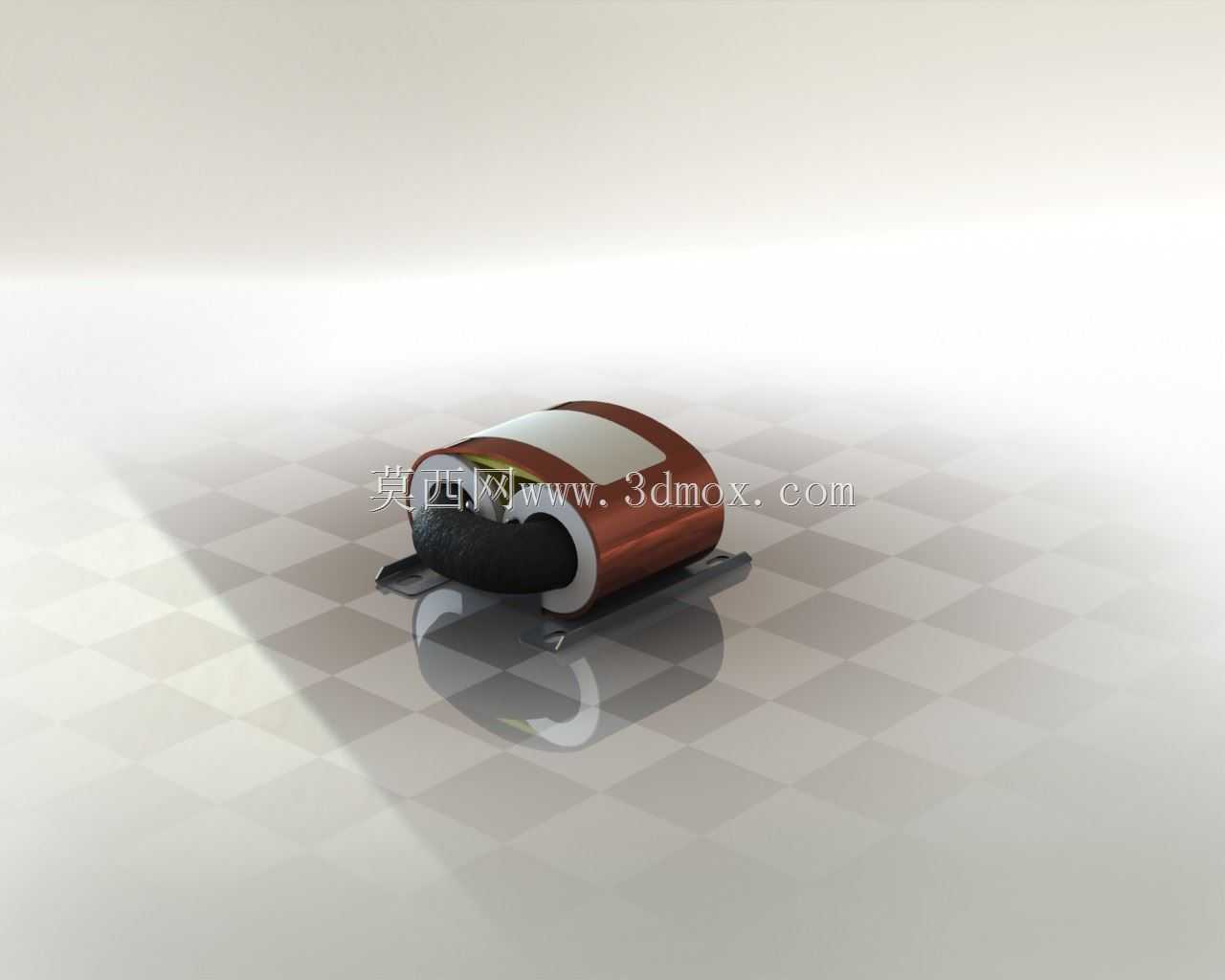

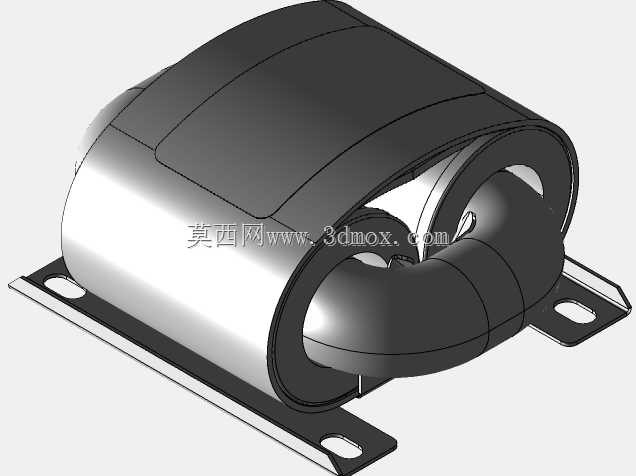

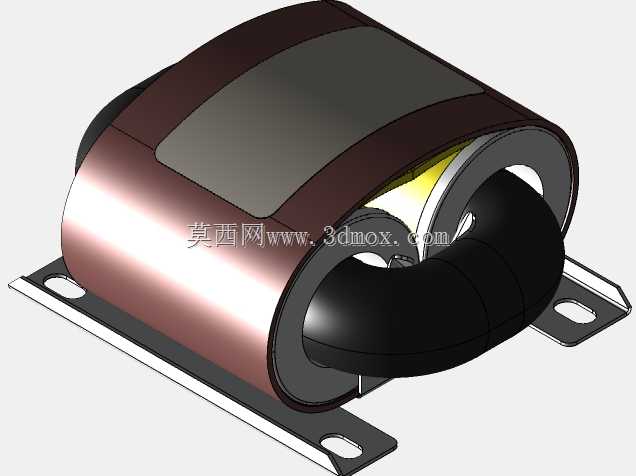

　　从结构组成来看，整个模型还原了R型铁芯的渐变截面轮廓，区别于环形铁芯的等截面结构，R芯的截面从中间向两端逐步收窄，绕制线圈的时候能更充分利用窗口空间，减少铜线的无效长度，降低绕组直流损耗。模型里的线圈部分做了分层还原，初级、次级绕组的绕制厚度、端部绝缘衬垫的位置都和实物一致，外层的绝缘包覆层也做了等比例还原，能直观看到不同绕组的出线位置，方便设计时提前规划走线槽的位置，避免出线端和周边金属结构件距离不足带来的绝缘隐患。顶部的绝缘压板、底部的安装支架都做了细节还原，安装支架的固定孔位间距、孔径、折弯高度都严格匹配实测值，做设备整体装配的时候，可以直接把这个模型导入装配体，匹配对应的安装螺柱位置，不需要再反复核对安装边界。

　　设计过程中重点考虑了实际安装的干涉边界，首先是整体的外形包络，横向、纵向、高度方向的最大尺寸都按实物最大值标注，做设备内部布局的时候，只要预留出对应的空间，就能保证变压器顺利装入，不会和周边的电容、散热片、结构筋位发生碰撞。其次是接线端的预留空间，模型里还原了绕组出线的伸出长度和接线端子的位置，设计时可以根据这个位置预留接线操作空间，避免后期装配时接线端子被周边结构挡住，没法完成压线操作。另外还考虑了散热间隙，R芯变压器工作时的温升主要来自绕组铜损和铁芯铁损，模型还原了线圈和铁芯之间的空气间隙、外层包覆的厚度，做热仿真的时候可以直接赋予对应的材料参数，模拟不同负载下的温度分布，提前判断是否需要在周边预留散热风道，或者增加辅助散热结构。

　　从实际用途出发，这个结构模型可以覆盖几个核心的工程环节：首先是新设备的电源舱布局设计，设计师不需要等拿到变压器实物，就能在三维环境里完成位置排布、安装固定、走线规划，提前规避结构干涉问题，缩短样机试制的周期；其次是变压器替换件的适配设计，当旧设备里的同规格R芯变压器需要更换，但是没有原厂图纸的时候，可以直接参照这个模型的安装尺寸做支架适配，不用反复测绘实物；另外还可以用于教学演示，给刚接触电气结构设计的人员展示R芯变压器的内部结构组成，理解R型铁芯和其他铁芯结构的差异，明白不同结构对应的性能优势和适用场景。

　　需要注意的是，这个结构模型侧重机械结构的还原，绕组的电气参数比如线径、匝数、阻抗特性没有做等效建模，做电气性能仿真的时候需要额外补充对应的电磁参数，但是在纯机械结构设计、装配干涉检查、安装适配这些场景下，模型的尺寸精度完全能满足工程使用要求。模型里的所有圆角、倒角、折弯细节都和实物一致，没有做工艺简化，导出到其他三维软件做结构分析的时候，不会因为特征缺失出现网格划分错误的问题。底部安装支架的折弯处做了圆角还原，和实际冲压支架的结构一致，做应力分析的时候能准确模拟安装固定后的应力分布，避免因为支架结构简化导致的应力计算偏差。
