Creative SoundBlaster SB100型PCI声卡结构

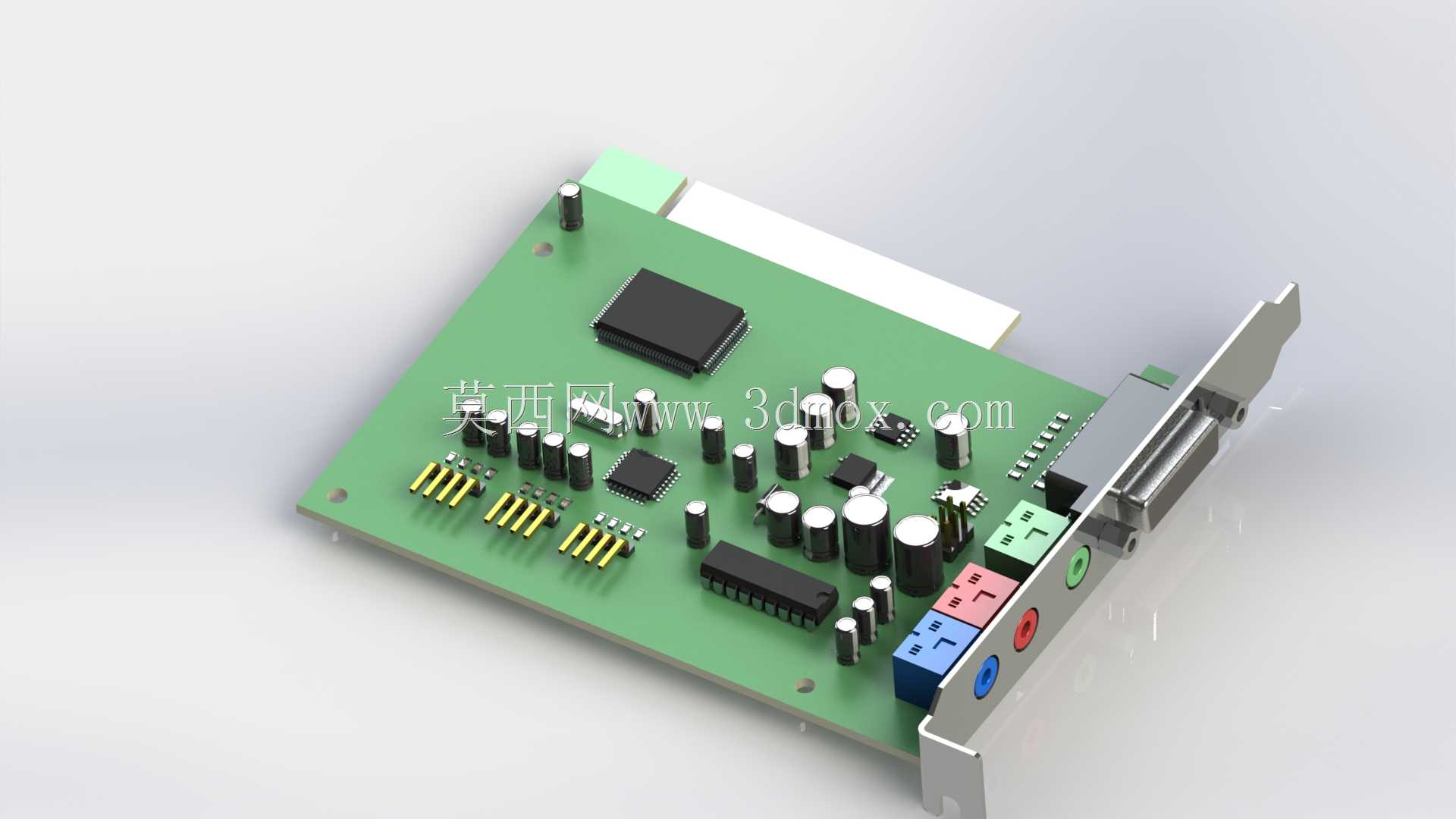

　　这款PCI接口声卡的三维结构还原，完全围绕台式机内置音频扩展的实际装机需求搭建，建模过程中优先核对了标准PCI扩展槽的安装边界，板卡金手指区域的尺寸、定位缺口位置完全遵循PCI总线的机械规范，确保插入主板对应插槽时不会出现结构干涉，挡板部分的尺寸也严格匹配标准ATX机箱的扩展位开孔，固定螺柱的定位孔与机箱安装柱位置完全对齐，装机后挡板与机箱背板贴合平整，不会出现缝隙或者接口错位的问题。

　　从实际功能布局来看，板载元件的排布完全遵循模拟音频电路的信号走向设计，输入输出接口集中布置在挡板侧，从挡板向外依次排布了线性输出、麦克风输入、线性输入、游戏MIDI接口等常用音频端口，端口的颜色标识遵循PC99规范，不同功能的接口采用差异化配色，用户接线时无需对照说明书即可快速识别对应接口。靠近金手指的一侧布置了总线接口芯片与主音频处理芯片，负责PCI总线信号的解析与音频信号的编解码处理，芯片周边的去耦电容全部按照芯片手册推荐的布局位置布置，尽可能缩短电容与芯片供电引脚的走线距离，降低电源纹波对音频信号的干扰。

　　音频运算放大相关的电容、电阻元件集中布置在板卡中部区域，模拟信号走线区域与数字信号区域做了物理分隔，建模时还原了板上的隔离走线设计，避免数字电路的高频信号串入模拟音频通路产生底噪。板卡四角预留了安装固定孔，除了挡板侧的机箱固定位，板身中部的固定孔可以配合机箱内的塑料支撑柱使用，避免长板卡在长期使用后出现变形翘曲的问题，板身边缘做了圆角处理，不会在装机过程中划伤操作人员的手部或者机箱内的其他线材。

　　从行业应用场景来看，这类内置PCI声卡主要面向台式机的音频升级需求，相较于主板集成的音频Codec，独立声卡的模拟电路部分拥有更充足的板上空间，可以布置更高规格的滤波电容与运算放大元件，输出的音频信号信噪比更高，驱动耳机或者无源音箱时的推力更充足，既可以满足普通家用场景下的影音娱乐听音需求，也可以满足入门级音频创作场景下的录音、回放需求，部分支持MIDI接口的型号还可以连接老式电子乐器实现MIDI信号的传输，适配早期的专业音频创作场景。

　　建模过程中对板上所有元件的高度做了逐一核对，最高的电解电容高度控制在PCI插槽上方的允许空间范围内，不会与机箱内的其他扩展卡、CPU散热风扇或者显卡产生结构干涉，板卡上方的预留空间也满足常规机箱内的 airflow 需求，工作时元件产生的热量可以顺着机箱内的散热风道顺利排出，不会出现局部热量堆积导致元件寿命缩短的问题。挡板部分的金属弹片结构也做了还原，装机后弹片与机箱金属背板紧密接触，可以实现良好的接地效果，降低机内电磁干扰对音频输出信号的影响，减少输出底噪与电流声的出现概率。

　　板卡上的金手指部分做了分段设计，对应PCI总线的不同功能引脚，定位缺口的位置准确，避免出现反插的问题，金手指区域的表面处理工艺对应的结构特征也在模型中有所体现，方便结构工程师在做整机兼容性验证时，直接调用该模型核对主板扩展槽周边的空间布局，提前排查不同硬件之间的安装干涉问题，减少实际装机测试时的问题排查成本。对于音频硬件设计从业者来说，该模型完整还原了经典PCI声卡的元件布局思路，可以作为同类板卡产品布局设计的参考，理解模拟音频电路与数字总线电路在同一块PCB上的排布逻辑，平衡信号完整性、结构安装兼容性与散热需求之间的关系。
