Arduino Uno R3开源控制板三维结构

　　做嵌入式开发配套结构件设计时，最容易踩的坑就是控制板安装孔位对不上、外接接口被结构件遮挡，这套Arduino Uno R3的三维结构刚好能解决这类前期设计的匹配问题。从实际项目应用来看，这块控制板的适用场景覆盖了高校电子类课程实验、小型创客项目原型验证、工业现场简易数据采集节点搭建、入门级机器人运动控制、小型智能装置的核心控制单元搭载，不少做非标小型自动化装置的工程师，在原型验证阶段都会优先选用这款成熟的开源控制板，降低前期电路开发的周期成本。

　　从功能特性来看，这块板载了常用的数字IO、模拟输入接口，板载USB转串口模块方便程序烧录与调试，预留的外接电源接口可适配外部直流供电，板载复位按键、状态指示灯能满足基础调试需求，所有接口的排布都遵循开源社区通用的标准定义，外接扩展板、传感器模块时无需额外调整引脚定义。做结构设计时，首先要明确板体的外形边界，整块板的长宽尺寸符合开源硬件的通用标准，四个安装孔的位置、孔径都严格匹配实物，设计配套安装座、设备外壳时，可直接调用模型进行孔位对齐，避免后期打样出现孔位偏差导致的装配失败。

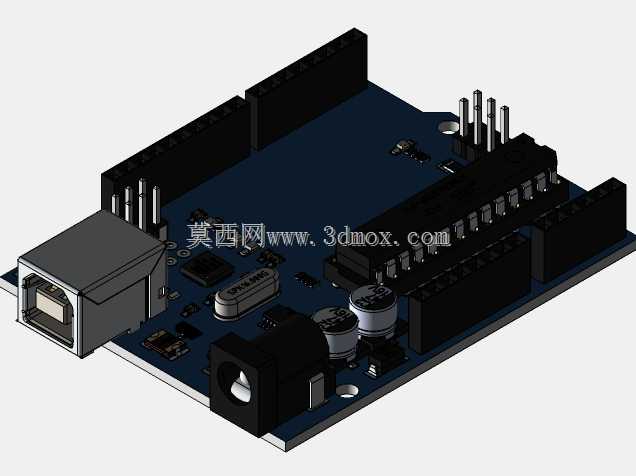

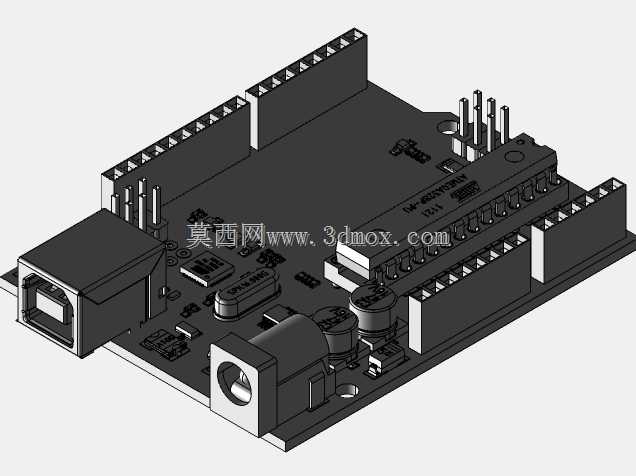

　　设计思路上，这套三维结构还原了板上所有影响装配的关键特征，包括USB接口的凸起高度、电源接口的外伸尺寸、排针的高度与引脚间距、板载电容与晶振等较高元件的高度轮廓，不会出现结构件与板上元件干涉的问题。做结构设计时不需要过度纠结板上微小元件的细节，只要把所有会影响装配间隙、安装避让的特征做准，就能满足绝大多数项目的设计需求——比如设计外壳时，要给USB接口、电源接口预留足够的插拔空间，排针位置要预留对应接插件的插拔操作空间，复位按键位置要对应外壳上的按键开孔，状态指示灯位置要预留透光孔位。

　　实际选型搭配时，要注意板体的安装高度，板底到板面元件最高处的总高度决定了外壳内部的净空尺寸，四个安装孔可选用铜柱进行支撑固定，设计安装柱的高度时要避开板底的焊点凸起，避免安装时顶到焊点造成电路短路。不少新手做配套结构时容易忽略排针上方的接插件高度，导致外壳盖合时压到接插的杜邦线，调用三维模型进行装配校验时，可以提前模拟接插件插装后的整体高度，预留足够的走线空间。另外板载的USB接口金属外壳有一定的厚度，设计外壳上的USB开孔时要留够适配公差，避免插线时接口被外壳卡住。

　　从工程应用的角度来说，这类成熟开源硬件的三维模型最大的价值就是减少实物测量的误差，很多工程师自己建模时容易把排针间距、安装孔位置测错，导致后期加工的结构件无法装配，直接使用经过实物校验的三维模型，能大幅缩短结构设计的周期，也能减少打样返工的成本。不管是做教学实验装置的外壳、小型机器人的主控层安装板，还是做简易采集终端的防护盒，都可以直接调用这个模型进行整体装配设计，提前排查所有干涉问题，保证设计的结构件能完美适配这块控制板，不用等拿到实物再反复调整结构尺寸。
