小型单缸二氧化碳动力装置结构设计

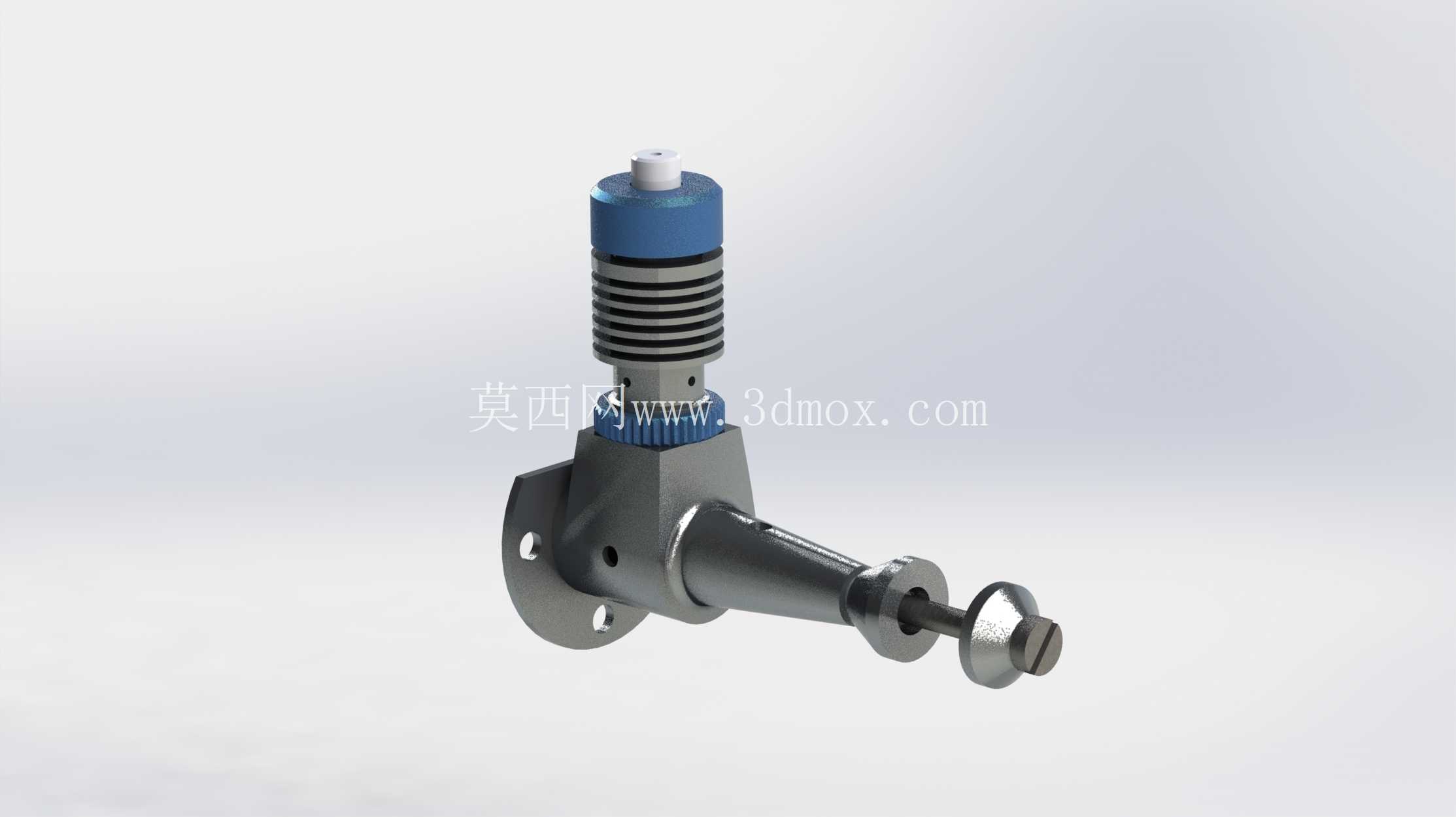

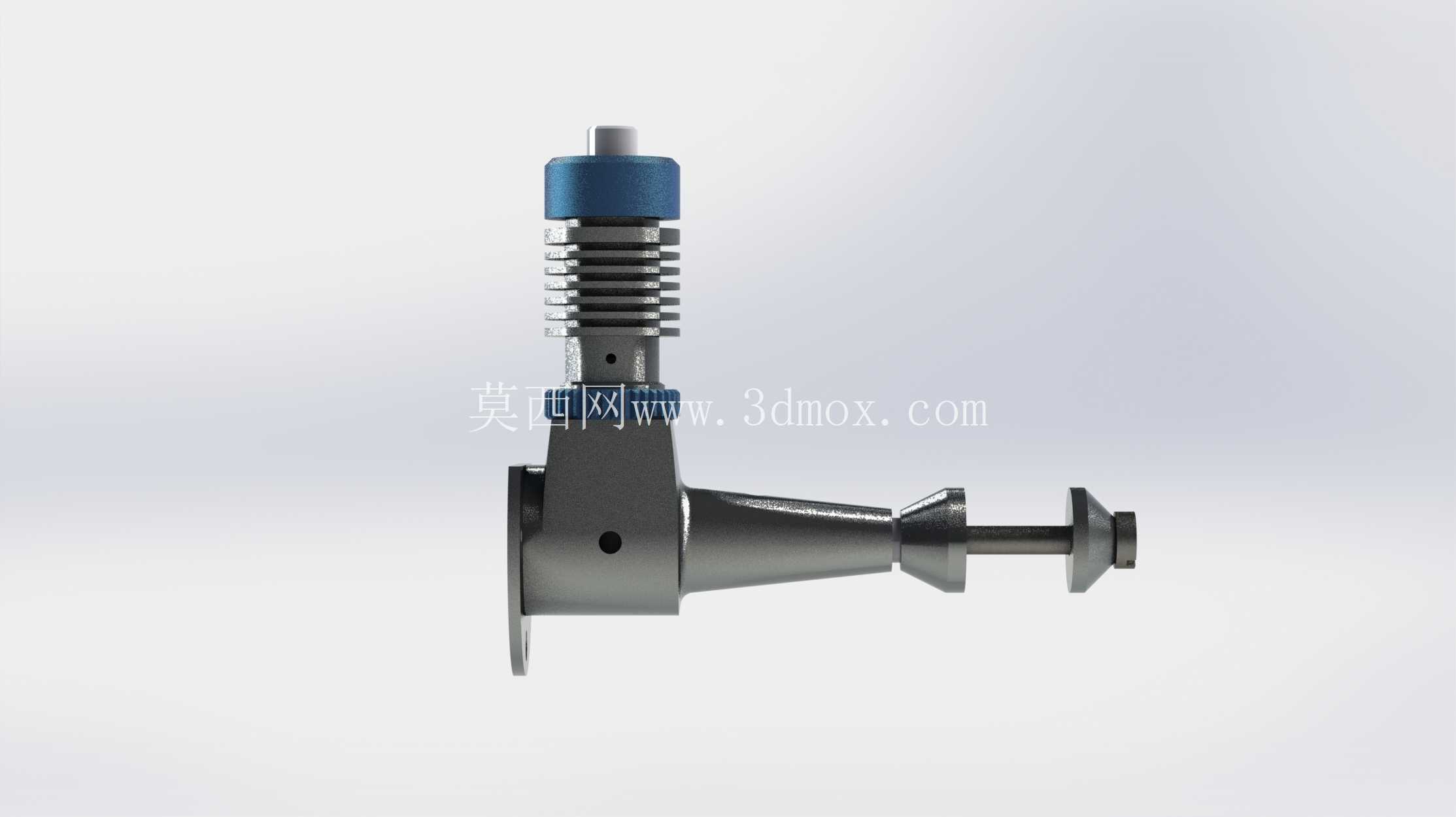

　　这款小型动力装置主要面向轻量型航模、桌面级动力演示场景开发，区别于常规燃油动力单元，它以压缩二氧化碳为做功介质，无需复杂的燃油雾化、点火系统，整体结构做了极致的轻量化适配，能适配翼展在1米以内的固定翼轻木航模、小比例仿真动态模型的动力输出需求。从结构布局来看，装置采用侧置安装法兰设计，法兰端面预留两个定位销孔与一个主固定孔，安装时可直接贴合模型机身的防火板定位，不需要额外设计转接支架，安装边界的轴向总长度控制在120毫米区间，最大径向尺寸集中在缸头散热段，直径不超过22毫米，整体裸重控制在18克以内，不会给轻量型模型带来额外的载荷负担。

　　做功核心部分采用活塞式直列布局，缸体外壁加工有等距环形散热鳍片，虽然二氧化碳做功过程的热效应远低于燃油燃烧，但连续工作状态下的节流降温与环境温差仍会带来结霜问题，鳍片结构一方面能均衡缸体温度分布，避免局部温差过大导致的密封件老化加速，另一方面也能强化结构刚性，减少活塞往复运动带来的缸体共振。缸头位置设计有独立的进气转接段，采用蓝色密封材质做介质隔离，可直接对接标准规格的二氧化碳气罐快插接头，不需要额外改装管路接口，进气通路内置的节流阀可通过外置舵机联动控制开度，以此调节介质进气量，实现动力输出的线性调控，转速调节区间覆盖1200转到8500转，能满足航模从怠速滑跑到全速飞行的动力需求。

　　输出端采用锥形轴段加末端限位凸台的设计，可直接适配航模常用的螺旋桨安装座，锥面配合能保证高速旋转时的同轴度，避免桨叶转动时出现动平衡偏差，末端的凸台结构可通过锁紧螺丝固定桨座，不需要额外加工定位卡槽，装配效率更高。设计过程中针对密封结构做了多层优化，活塞与缸壁之间采用低摩擦系数的聚四氟乙烯密封环，既可以减少往复运动的摩擦阻力，提升动力转换效率，也能耐受二氧化碳介质快速泄压带来的低温冲击，不会出现低温脆化导致的密封失效问题；进气转接位置的静密封采用端面O型圈压紧结构，装配时只要保证法兰端面贴合度，即可实现1.2MPa工作压力下的零泄漏，不需要额外涂抹密封胶，后期维护拆解也更方便。

　　从实际使用场景来看，这款动力装置除了航模动力适配外，也可作为小型教学演示教具，直观展示活塞式动力单元的做功过程，由于不涉及燃油燃烧，运行过程无明火、无废气排放，可在室内教学场景下安全使用，不需要配套通风防护设施。结构设计上充分考虑了3D打印加工与小批量机加工的适配性，所有非标准件的拔模角度均控制在1.5度以上，散热鳍片的最小壁厚不小于0.8毫米，既可以满足光固化3D打印的成型精度要求，也能适配铝合金CNC小批量加工的工艺要求，不需要做额外的工艺补正。安装法兰的厚度设计为2.5毫米，在保证安装强度的前提下尽可能压缩轴向尺寸，法兰上的固定孔位采用沉头设计，锁紧螺丝安装后不会突出法兰端面，保证安装面完全贴合，避免安装倾斜导致的活塞运动卡滞。整体结构没有冗余的装饰性部件，所有外部结构均承担实际功能：尾部的锥形导流段可引导做功后的介质快速排出，减少排气背压带来的动力损失；缸体侧面的工艺孔为内部气道的加工预留孔，装配后采用密封堵头压紧，既降低了深孔加工的难度，也方便后期清理气道内的杂质。
