火管式LPS锅炉工业供热设备结构设计

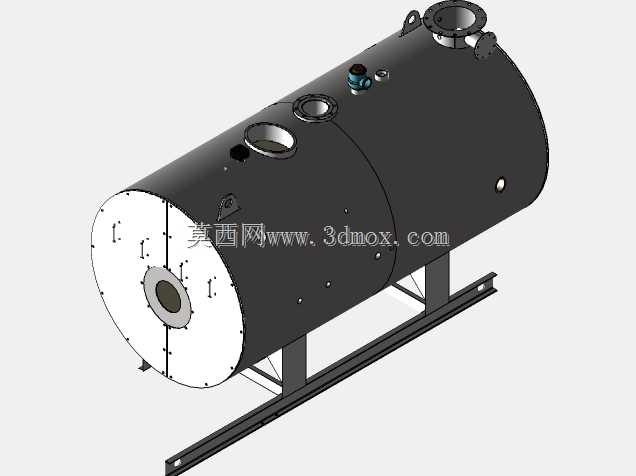

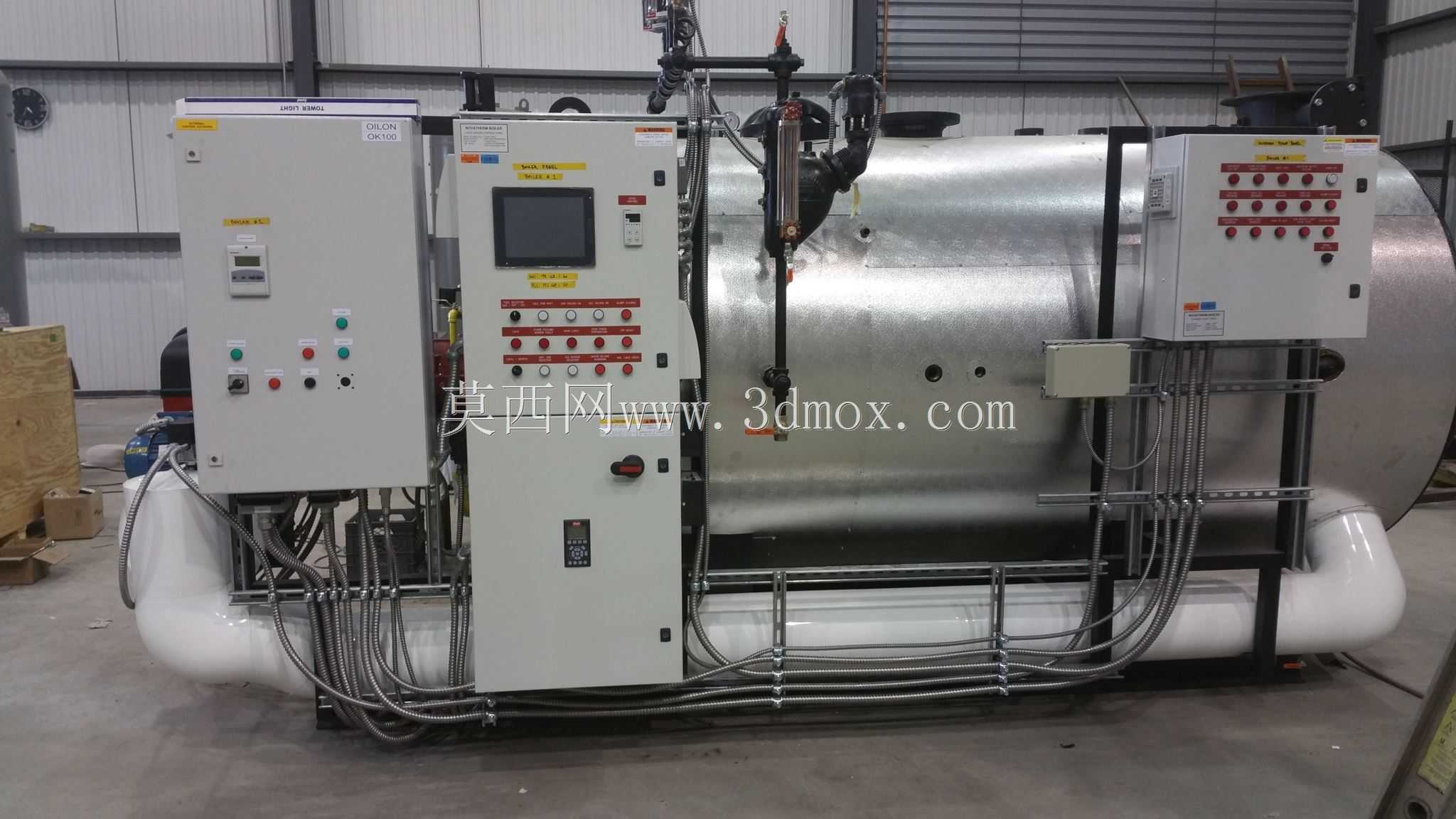

火管式LPS锅炉作为中小型工业场景常用的热能供给设备，广泛应用于小型加工厂区生产供热、商用建筑集中供暖、食品加工蒸煮供汽、洗涤行业烘干热源供给等场景，能够稳定输出满足工艺要求的饱和蒸汽与高温热水，适配对蒸汽压力稳定性要求较高、负荷波动幅度中等的连续生产工况，在中小规模热力需求场景中凭借结构紧凑、安装便捷、运维难度低的特点得到长期普及。该设备核心功能是通过燃料燃烧释放的热能加热炉水，将介质升温升压至设定参数后对外输出，火管结构的设计让高温烟气在管束内完成多回程流动，充分与炉壳内的炉水进行热交换，相比同参数水管锅炉，整体水容积更大，负荷波动时蒸汽压力稳定性更强，对运行人员的操作要求更低，适配缺乏专业锅炉运维团队的中小型生产单位使用。在设计思路上，该结构严格遵循压力容器设计规范要求，核心承压部件的强度计算充分考虑工作压力下的应力分布，将设计压力设定高于最高工作压力，预留足够的安全裕度，炉体内部的火管排布采用顺列布置方式，既保证烟气流动的通畅性降低流动阻力，又让换热面分布均匀避免局部过热损伤，前后烟箱采用可拆卸式密封结构，方便后期对管束进行清灰与检修，降低长期运维的拆解难度。从安装边界来看，该系列锅炉整体采用卧式一体式撬装结构，出厂时已完成核心受热面、炉壳、烟箱的组装，现场仅需对接蒸汽出口、给水管道、排烟通道与燃料供给管路即可投入使用，整体占地面积远小于同参数散装锅炉，对安装场地的层高与承重要求较低，无需搭建复杂的高层操作平台，日常操作与巡检均可在地面完成。设备的主容器容量覆盖80HP至125HP区间，热输出能力可适配每小时2760磅至4313磅的蒸汽需求，工作压力稳定维持在12psig区间，能够满足多数低压用汽场景的参数要求，炉体外部预留有仪表安装接口、安全阀接口、排污接口，可直接匹配常规锅炉辅机的安装尺寸，无需额外进行接口改装，在小型工业供热场景中能够快速完成部署投用，为生产环节提供稳定可靠的热源支撑。
