火管湿背式卧式工业锅炉结构设计

　　在工业热能供给场景中，这类湿背式火管锅炉的应用覆盖范围极广，从中小型制造企业的生产工艺供汽，到商业建筑、园区的集中采暖供热，再到食品加工、医药消杀等需要稳定饱和蒸汽的场景，都能见到同结构设备的身影。不同于干背式锅炉的后烟室耐火层结构，湿背设计的回燃室完全被炉水包裹，高温烟气折返过程中的热量可以直接被炉水吸收，既降低了后烟室的外壁散热损失，也避免了干背结构后墙耐火材料容易高温开裂、需要频繁停炉检修的痛点，长期运行的维护成本更低。

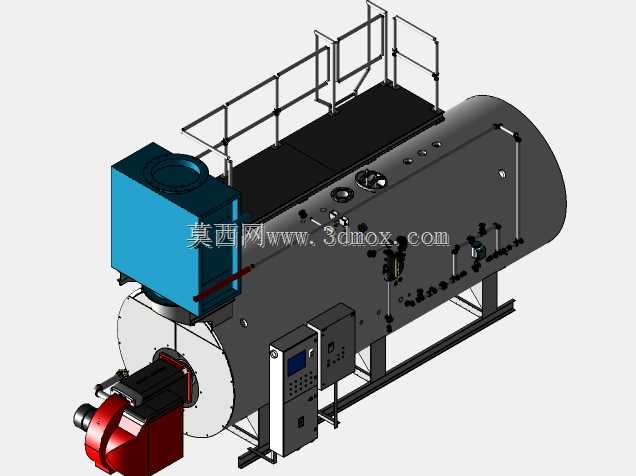

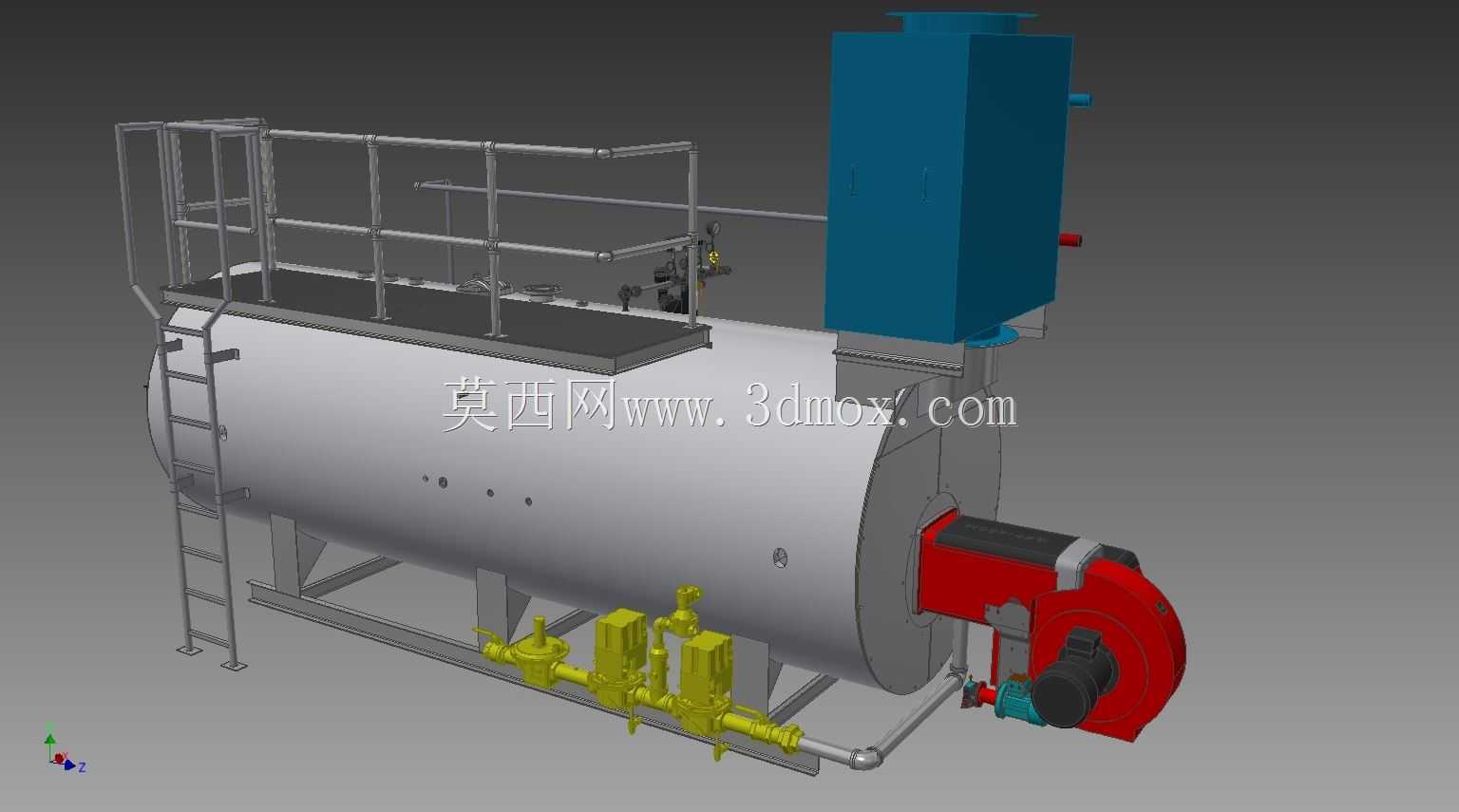

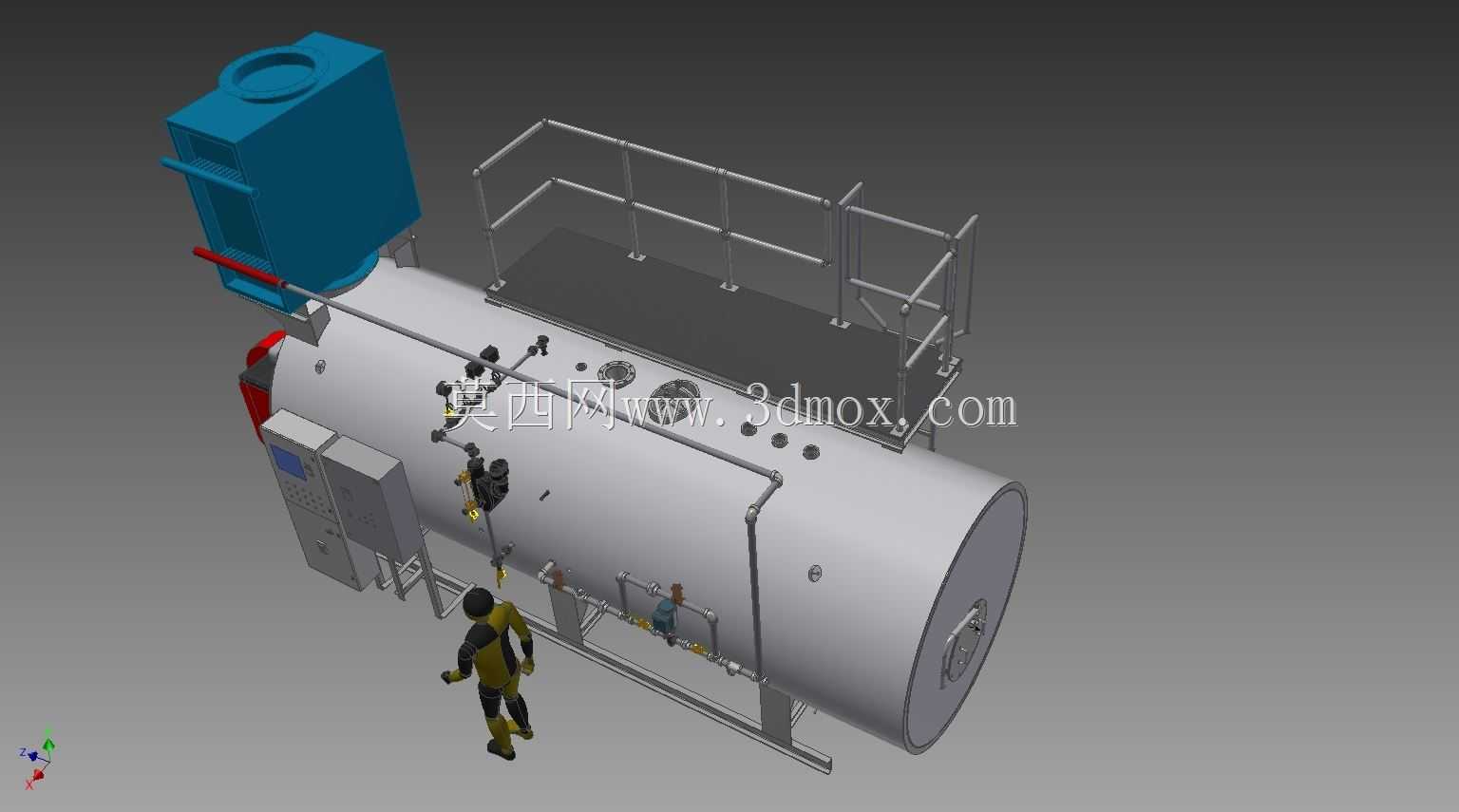

　　从三维结构的设计逻辑来看，整个设备采用卧式圆筒形承压壳体作为核心主体，这种轴对称的筒体结构在承受内压时应力分布最为均匀，能在合理的壁厚设计下满足不同额定工作压力的强度要求，筒体两端采用标准椭圆封头焊接封闭，前端封头开设燃烧器安装接口、检修人孔以及观火孔，后端封头则衔接烟箱与烟气出口，顶部布置的蓝色箱体为节能器与烟囱衔接段，利用尾部烟气的余温预热锅炉给水，进一步提升整机热效率。筒体上方设置的检修操作平台带安全护栏，是考虑到设备顶部布置有安全阀、压力表、水位计、主汽阀等一系列仪表与阀门，日常巡检、定期校验阀门、冲洗水位表时，操作人员需要有安全的站立操作空间，平台的高度刚好适配阀门操作的人机工程学高度，护栏高度符合工业设备操作平台的安全规范，避免巡检人员高空跌落风险。

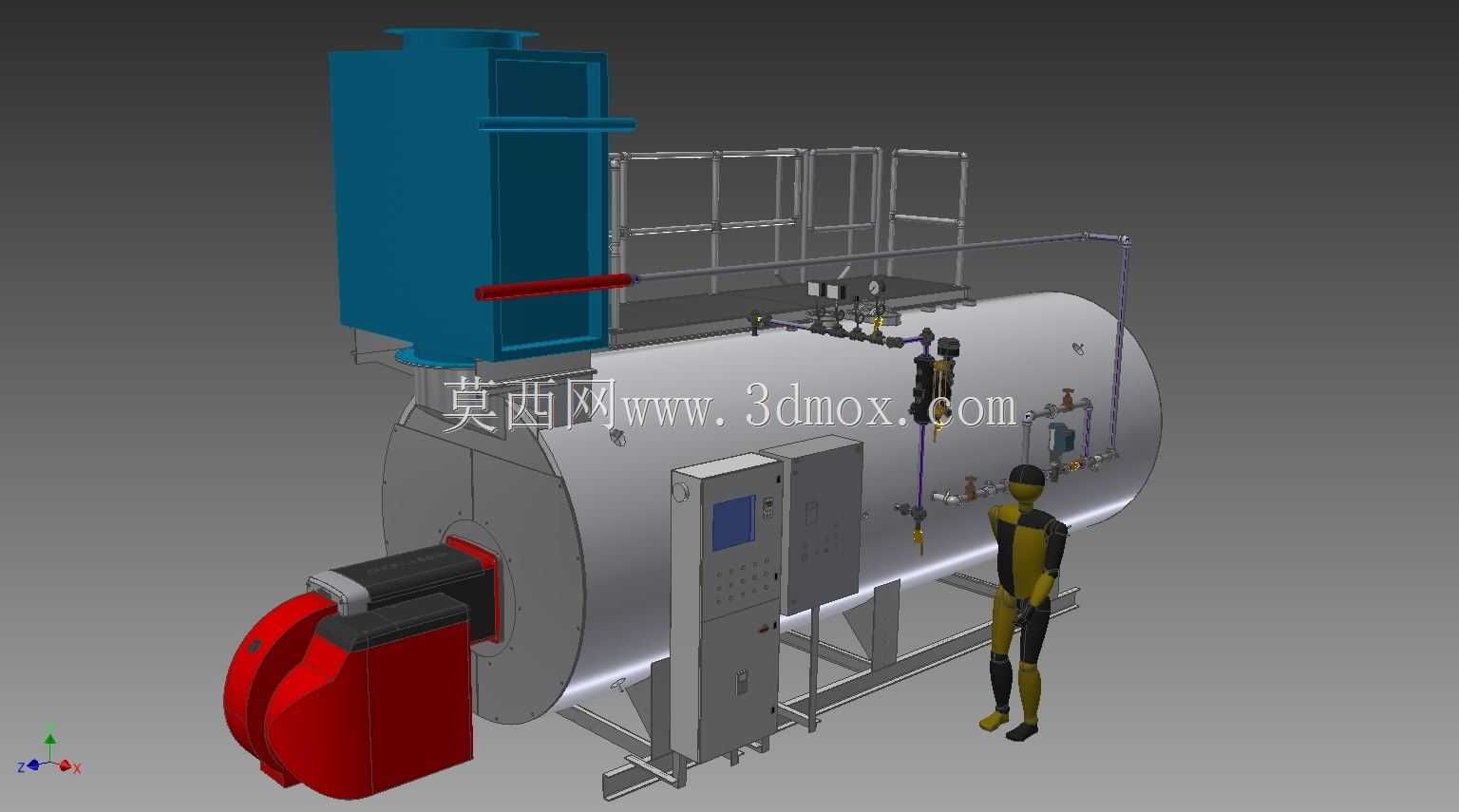

　　设备前端侧面布置的独立电控柜，集成了燃烧程序控制、水位自动调节、压力联锁保护、超温超压报警等全部电控元件，柜体与锅炉本体采用分体式支架安装，既避免了锅炉本体运行时的振动影响电控元件的接线稳定性，也能减少锅炉表面的高温辐射对柜内电子元件的寿命影响，接线走线全部采用桥架沿筒体支架排布，避免管线散乱带来的检修困扰。筒体侧面布置的水位计、排污阀、给水管道等附件，全部按照操作频次排布在人员站立即可触及的高度，不需要额外登高就能完成日常水位观测、定期排污等常规操作。

　　安装边界方面，这类卧式锅炉的本体长度需要结合现场的燃烧器安装空间、尾部烟箱检修空间综合预留，筒体底部采用鞍式支座支撑，支座与地面基础之间需要预留找平垫铁的安装空间，前端支座为固定支座，后端支座设计为滑动支座，适配锅炉启停过程中筒体受热膨胀产生的轴向位移，避免热应力拉扯连接管道。设备侧面需要预留至少能通过检修人员的通道宽度，顶部平台上方需要预留阀门吊装、安全阀排汽管的安装空间，烟囱出口的位置需要避开周边建筑的进风口，同时满足环保排放的高度要求。

　　结构设计过程中，火管的排布采用对称折返的三回程结构，第一回程是燃烧器喷出的火焰在炉胆内从前端向后端燃烧，高温烟气进入后端的湿背回燃室后折返进入第二回程的烟管，从后端向前端流动进入前烟箱，之后再次折返进入第三回程烟管，从前端向后端流动进入尾部节能器，经过三次折返的烟气流速控制在合理区间，既保证烟气对管壁的放热系数，也避免流速过高造成烟管磨损、风机阻力过大的问题。炉胆采用波形炉胆结构，既可以强化烟气的扰动提升换热效率，也能补偿炉胆受热时的轴向热膨胀，减少热应力对焊接接头的影响。所有烟管与管板的连接采用先胀后焊的工艺结构，避免运行过程中出现间隙腐蚀，提升承压部件的使用寿命。

　　配套的燃烧器安装在前端封头的中心位置，接口尺寸与燃烧器的法兰标准匹配，安装时需要保证燃烧器的喷火中心与炉胆中心同轴，避免火焰偏斜冲刷炉胆壁造成局部过热。给水管路的进水口布置在筒体水位线以下的位置，进水口处设置布水装置，避免低温给水直接冲击高温筒体内壁或者烟管，造成局部热应力集中。连续排污口布置在炉水浓度最高的蒸发面附近，定期排污口则布置在筒体的最低位置，方便排出沉积在底部的水渣与污垢。
