湿背式卧式热水锅炉结构设计方案

　　这款湿背结构的卧式承压热水锅炉，主要面向商用集中供热、工业生产热水供给场景设计，可匹配酒店、医院、大型厂区的冬季采暖+生活热水联供需求，也能为食品加工、印染等需要稳定中温热水的生产线提供热源输出。从结构设计逻辑来看，采用湿背式回程布置是核心设计思路，燃烧室后部的烟室完全被炉水包裹，相比干背结构省去了后部耐火材料砌筑的工序，既降低了运行过程中后部烟室的散热损失，也避免了干背结构常见的后烟箱耐火层脱落、高温烟气短路烧损后墙板的故障点，长期运行的维护成本更低。

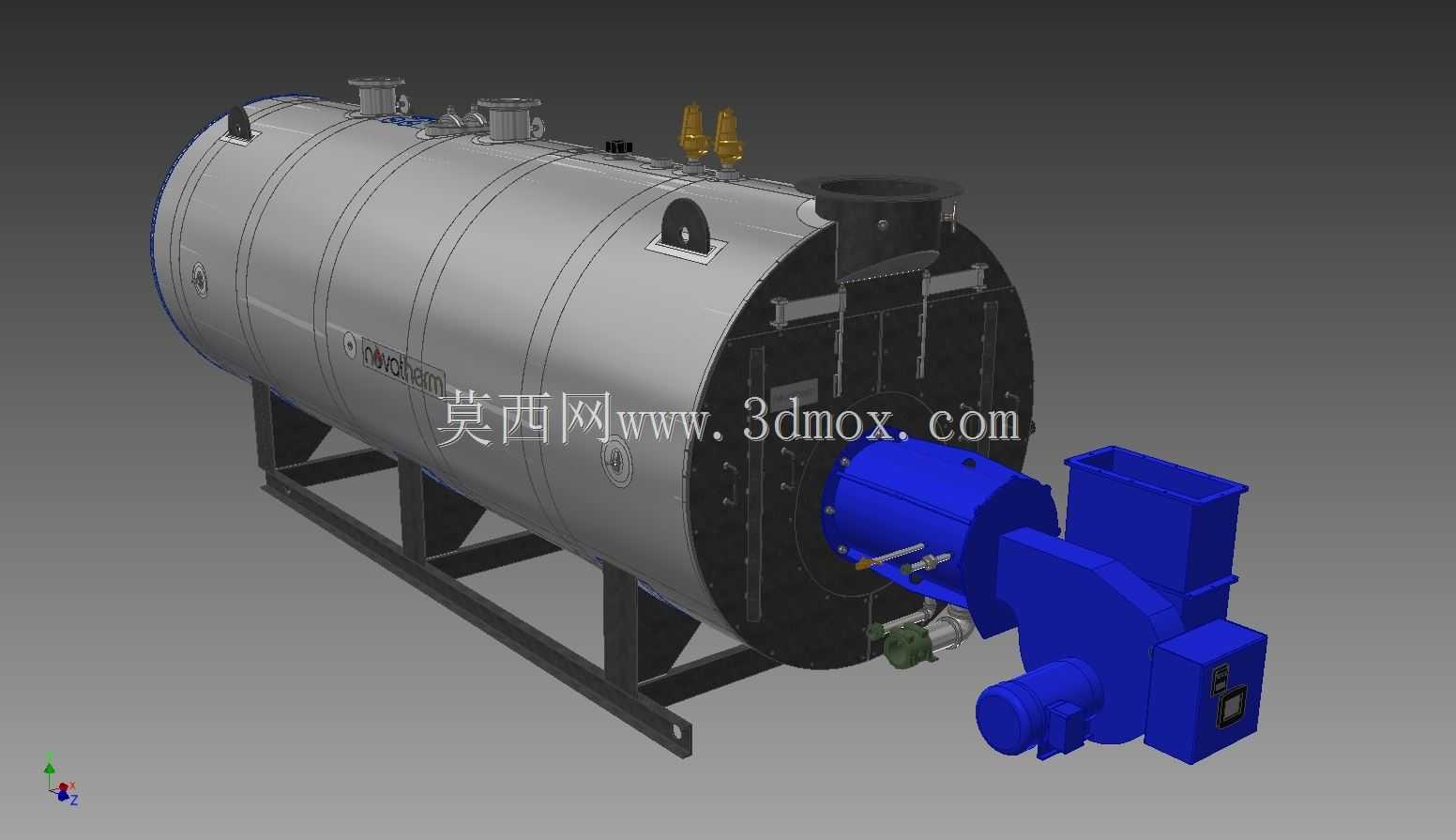

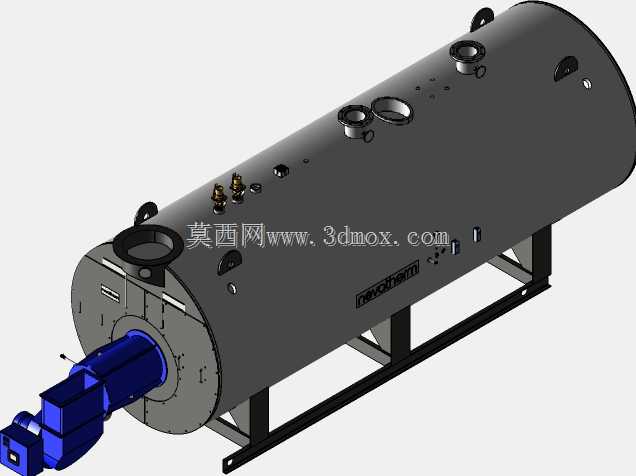

　　从安装边界来看，设备采用卧式圆筒形本体加一体式撬装底座的设计，本体的鞍式支座直接与撬装底座焊接固定，出厂前已经完成燃烧器接口、烟箱、阀组接口的预装，现场安装时不需要额外砌筑锅炉基础的耐火层，只需要完成水平找平后对接进出水管路、烟道、燃料管路与电控线路即可，相比散装锅炉能缩短70%以上的现场安装周期。本体侧面布置的阀组接口全部做了凸台补强设计，避免在筒体直接开孔造成的应力集中，所有接口的安装高度都预留了常规扳手的操作空间，后期运维时不需要额外搭设操作平台就能完成水位计、安全阀、排污阀的检修操作。

　　功能特性上，设备的燃烧室尺寸做了针对性优化，匹配微正压燃烧器的火焰长度，避免火焰直接冲刷炉胆壁造成局部过热结垢，炉胆与烟管的布置采用对称回程设计，烟气流速控制在合理区间，既保证足够的换热效率，也降低了烟管的磨损速率，延长设备的整体使用寿命。本体顶部布置的两个主吊耳完全按照满水重量做载荷校核，吊装时可以直接采用单台起重机抬吊，不需要额外设计吊装工装，吊耳的位置经过重心核算，吊装时本体能保持水平状态，不会出现倾斜碰撞的问题。前端烟箱采用快开式螺栓压紧结构，检修时只需要松开周边的压紧螺栓就能打开烟箱门，直接检查所有烟管的结垢、积灰情况，不需要拆除前部的燃烧器连接管路，日常清灰维护的操作难度大幅降低。

　　设计过程中，本体的所有承压焊缝都做了等强度补强设计，炉胆与管板的连接采用扳边焊接结构，避免角焊缝造成的应力集中，安全阀的接口位置设置在本体顶部的最高压力区，保证超压时能准确泄压，不会出现假水位导致的安全阀拒动问题。底座的型钢选型考虑了满水状态下的承重需求，同时预留了排污管路的布置空间，设备运行时的排污操作可以在底座侧面完成，不需要在安装现场额外开挖排污槽。燃烧器的连接接口采用法兰式设计，匹配常规通用型燃烧器的安装尺寸，后期更换燃烧器时不需要重新加工接口，能适配天然气、轻柴油等多种燃料类型的燃烧器选型，用户可以根据现场的燃料供应情况灵活选择配套部件。

　　从实际运行的适配性来看，设备的水容积设计做了优化，相比同功率的立式锅炉有更大的水容量，运行时的水温波动更小，即使出现短时的用水量波动，也能稳定输出设定温度的热水，不会出现水温骤升骤降的问题。本体外部的保温层预留了足够的安装厚度，运行时外表面温度能控制在安全范围内，既减少散热损失，也避免运维人员误触造成烫伤。烟箱的密封结构采用耐高温石墨垫片，长期高温运行下不会出现密封老化漏烟的问题，保证锅炉房的运行环境符合职业健康要求。
