工业天然气燃烧器及配套管路集成结构

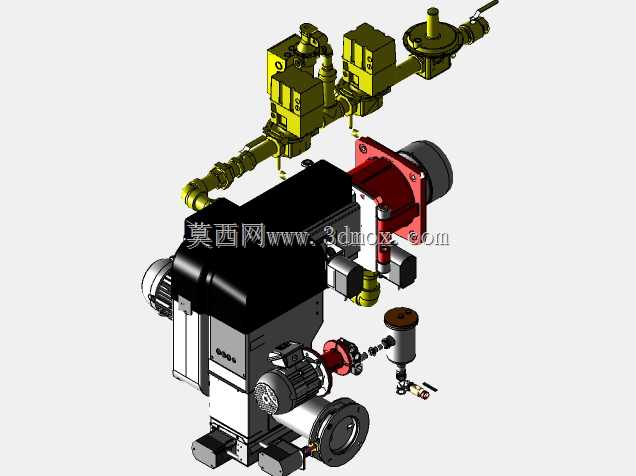

　　这套集成结构主要面向工业热能供给场景，常见于涂装烘干线、小型工业锅炉、食品加工烘烤设备、金属热处理炉等需要稳定可控火焰热源的工况，核心作用是将调压后的天然气与助燃空气按设定比例充分混合后输出稳定燃烧火焰，为后端热工设备提供持续可调的热能输入。从结构组成来看，整套装置分为燃烧机头与燃气管路阀组两个核心模块，燃烧机头部分集成了风机单元、风阀调节结构、点火电极、火焰检测组件与燃气喷嘴总成，机头与后端设备炉壁的连接采用法兰对接结构，安装时需保证机头端面与炉壁安装面的平行度偏差不超过1.5mm，避免火焰偏斜冲刷炉衬造成局部过热。燃气管路阀组沿燃气流向依次布置了手动切断球阀、燃气过滤器、调压阀、两级安全电磁阀、流量调节阀与压力检测取压口，

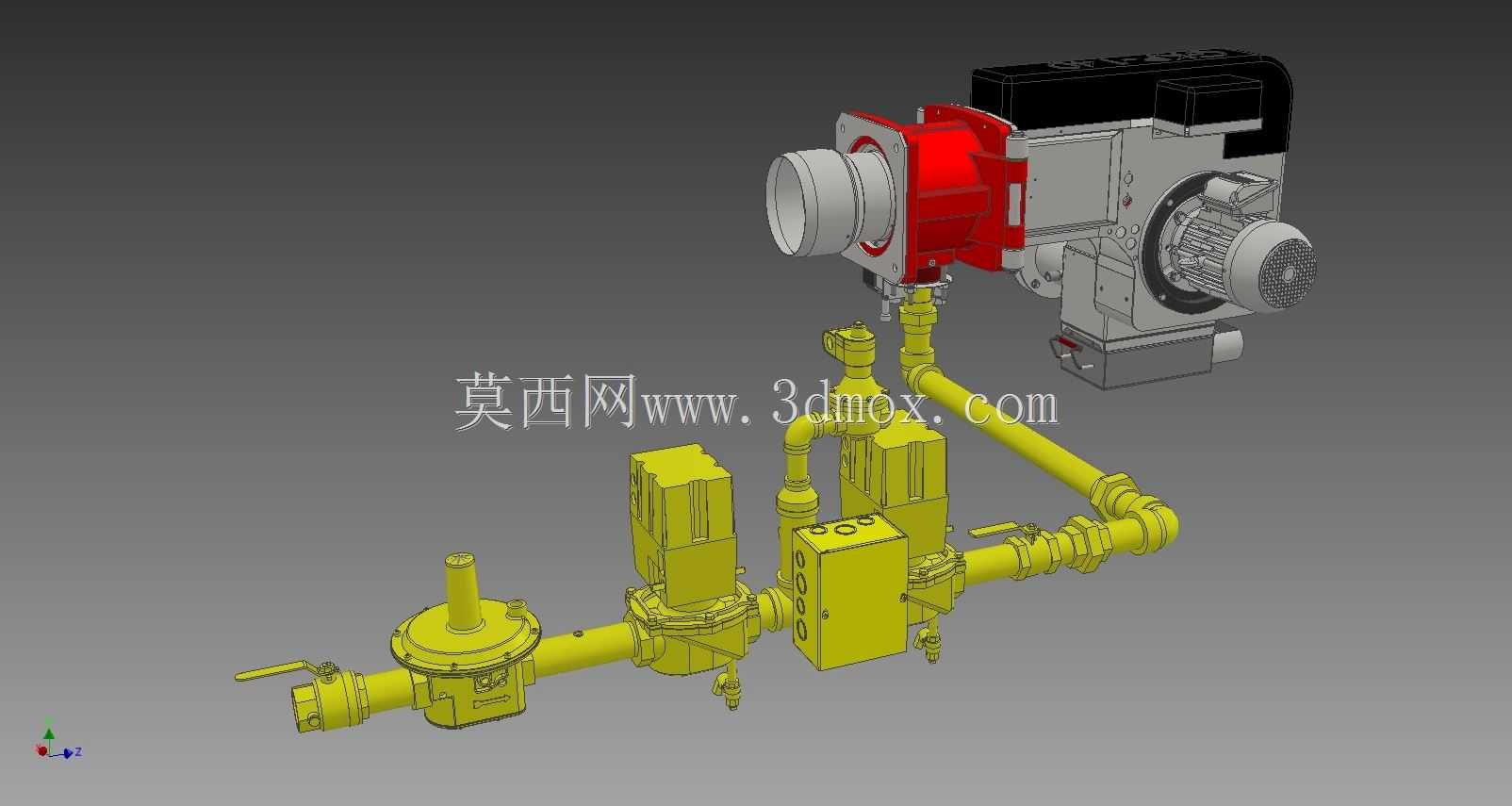

　　所有管路连接采用螺纹加密封垫的密封形式，阀组整体通过支架固定在燃烧机头侧方的安装基座上，管路走向做了圆弧过渡处理，减少燃气输送过程的压损，同时避免直角弯头处的杂质沉积堵塞喷嘴。设计过程中优先考虑了燃烧工况的安全性与调节线性度，两级安全电磁阀采用常闭结构，只有在风机完成预吹扫、风压检测正常的前提下才会逐级开启，避免点火前炉膛内积聚燃气引发爆燃；调压阀的出口压力设定范围覆盖1.5kPa到5kPa的常用工况，可根据后端设备的热功率需求调整输出压力，配合流量调节阀的开度调整实现热功率从30%到100%的线性调节，满足不同生产阶段的热能需求。外形尺寸方面，燃烧机头主体的轴向安装深度为320mm，径向最大尺寸为280mm，

　　配套阀组沿管路走向的总长度为680mm，阀组最低点距离安装基准面的高度为120mm，安装时需预留阀组侧面150mm以上的操作空间，方便日常维护时手动操作切断阀、清理过滤器滤芯以及校验压力检测装置。燃烧机头的空气入口处设置了风量调节挡板，可通过外侧的调节手柄改变进风通流面积，匹配不同燃气压力下的空燃比，保证燃烧充分性，减少不完全燃烧产生的一氧化碳排放；火焰检测组件采用离子探针结构，探针的安装位置深入火焰内焰区域，一旦出现意外熄火，可在1秒内触发电磁阀切断燃气供给，同时触发故障报警信号。管路阀组的过滤器采用100目不锈钢滤网，可过滤燃气中携带的焊渣、锈蚀颗粒等杂质，避免杂质卡滞电磁阀阀芯或者堵塞燃烧喷嘴，

　　日常维护时可直接拆下过滤器下端的压盖取出滤网清理，无需拆解整段管路。整套结构的安装基准面为燃烧机头的连接法兰端面，阀组的安装支架与机头壳体采用螺栓连接，保证运输与安装过程中管路与机头的相对位置固定，避免管路受力变形导致密封面泄漏；所有燃气过流部件的材质均采用铸铝与镀锌钢材，兼顾耐腐蚀性与结构强度，同时控制整体重量，降低安装时的承重要求。在实际选型匹配时，可根据后端热工设备的额定热功率调整喷嘴孔径与阀组通径，这套结构的适配热功率范围覆盖10万大卡到60万大卡的常用工业工况，无需对整体结构做大幅改动，仅更换对应通径的阀组组件与喷嘴即可完成适配，大幅缩短设计改型的周期。
