低压流体输送管路集成调压计量装置

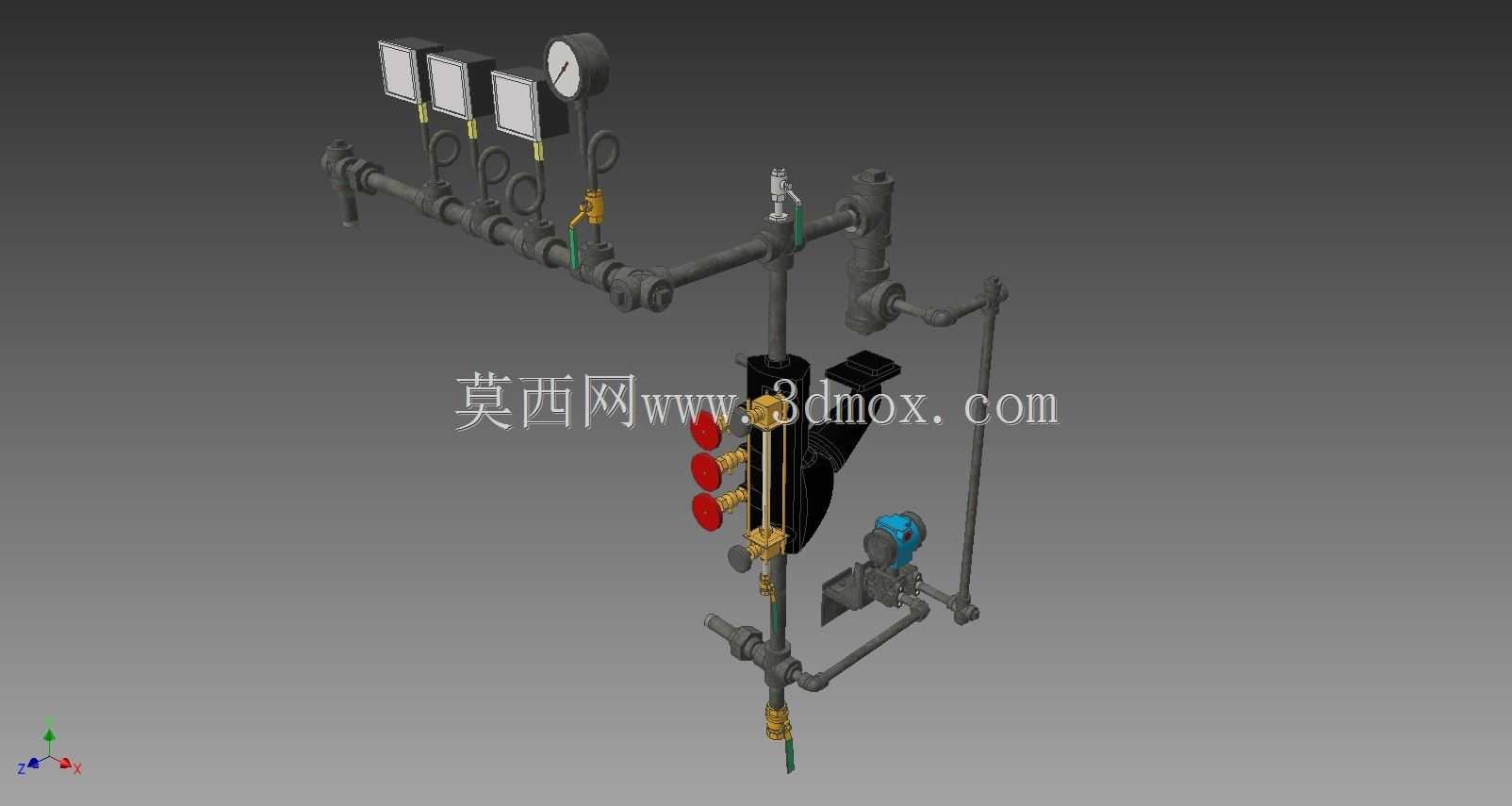

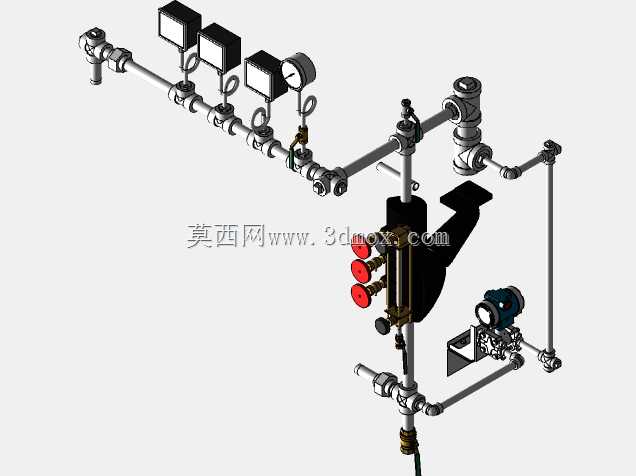

　　这套管路集成装置主要面向低压工况下的流体输送环节，常见于小型工业供气管路、实验室流体配送、商用燃烧设备配套的供给端，核心作用是完成上游来流的压力调控、流量计量、通断控制与状态监测，避免上游压力波动对下游用气设备造成冲击，同时可实时读取管路运行参数，方便运维人员快速判断工况状态。整套装置采用集成式布局设计，没有采用分散式的阀件拼装思路，所有功能元件都依托主横管与下引竖管完成排布，主横管沿水平方向布置，作为流体的主输送通道，上方依次排布三个流量监测元件与一块径向压力表，监测元件通过引压管与主管道连通，不需要额外在管路上开设过多安装孔，减少了管路的泄漏点。主横管两端预留标准法兰连接接口，可直接对接上下游的输送管路，

　　不需要额外制作过渡连接件，安装时只需要对齐法兰孔位、加装密封垫片后拧紧螺栓即可完成对接，大幅缩短现场安装的工时。主横管下方通过三通接头引出垂直向下的支路，支路上依次布置截止阀、过滤组件与调压阀组，过滤组件内置可更换的滤网结构，可拦截流体中携带的固体杂质，避免杂质进入下游的精密调压元件造成卡滞或密封面损伤；调压阀组侧方布置三个红色的手动调节旋钮，可根据下游设备的用气需求精确调整输出压力，调压后的压力值可通过支路侧方的小量程压力表直接读取，不需要额外外接检测仪表。装置侧方延伸出带手动截止阀的旁通支路，当主路的过滤或调压元件需要检修维护时，可先打开旁通阀维持临时供气，再关闭主路前后的截止阀开展作业，不会造成下游供能完全中断，

　　适配不能轻易停气的连续作业场景。整套装置的所有阀件、仪表都通过支架固定在统一的安装背板上，背板预留四个螺栓固定孔，可直接挂装在墙面或设备机架上，不需要现场制作额外的支撑结构，安装边界清晰，整体外轮廓没有突出的尖锐结构，避免安装或运维过程中造成磕碰损伤。设计过程中充分考虑了操作的便利性，所有手动旋钮、阀门手柄的布置位置都预留了足够的操作空间，操作人员站在装置正面不需要探身或借助特殊工具就可完成阀门启闭、压力调节的操作；压力表的表盘朝向正前方，运维人员巡检时站在通道上就可直接读取压力数值，不需要侧身或弯腰查看。管路的转弯位置全部采用标准弯头连接，管路内径保持一致，没有出现突然变径的结构，可减少流体在管路内的沿程阻力损失，

　　避免出现局部涡流造成的压力波动。所有连接位置都采用锥管螺纹配合密封胶实现密封，适配15PSIG的低压工作场景，可满足常规气体、低压水类流体的输送密封要求，不会出现渗漏问题。装置底部预留排污接口，日常维护时可打开排污阀排出过滤组件截留的杂质与管路内的冷凝积液，不需要拆解管路就可完成排污作业，降低日常维护的工作量。
