精密多圈线绕可调电位计结构设计

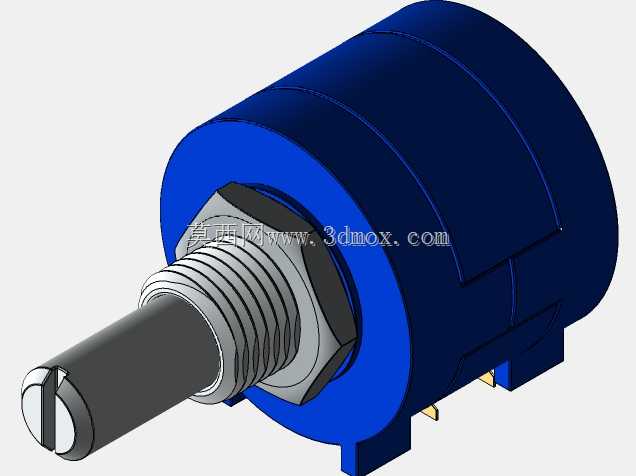

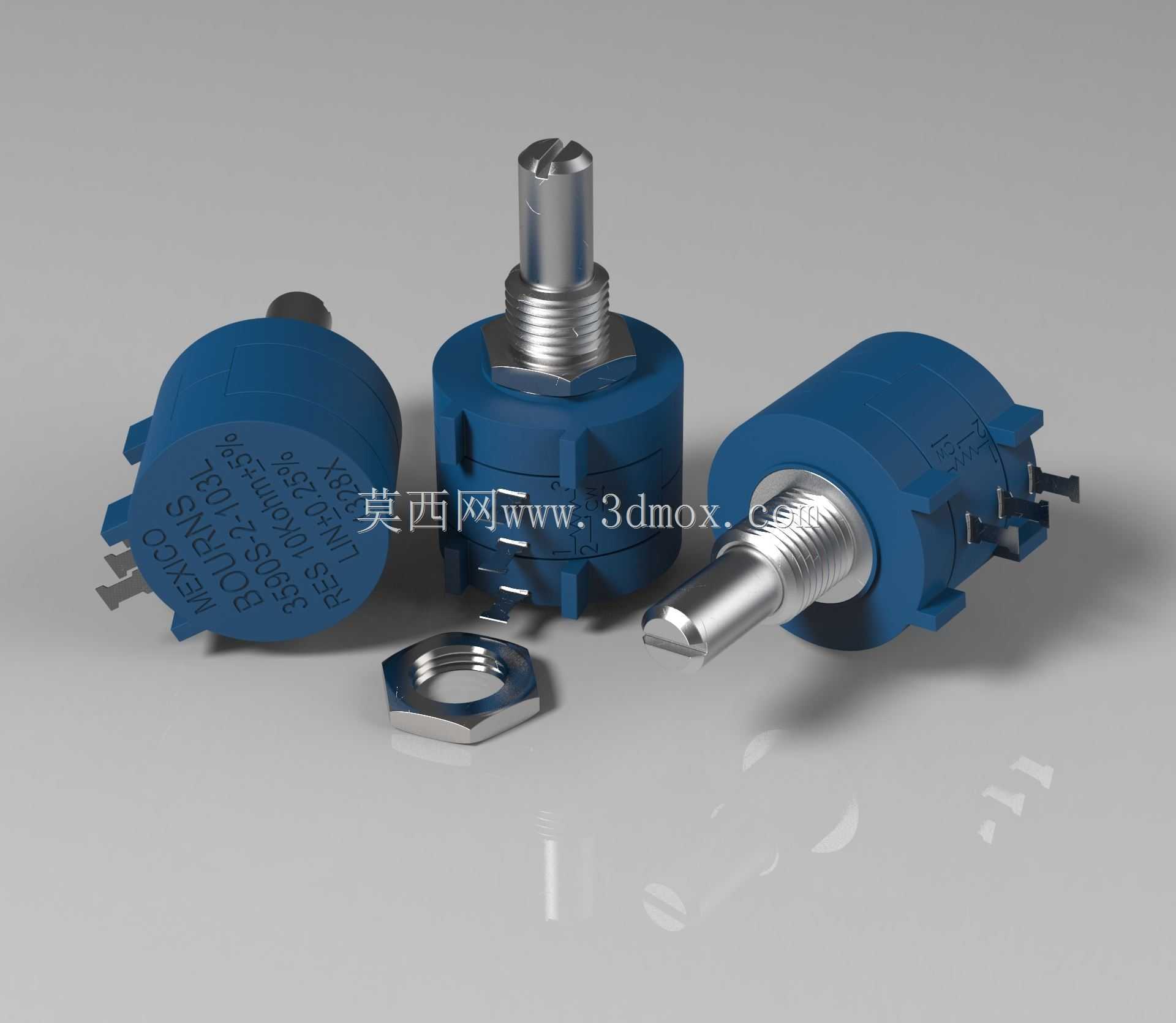

多圈电位计作为精密电子调节类核心元件，广泛应用于工业自动化控制回路、精密仪器仪表校准、伺服系统参数整定、通信设备信号调节、医疗检测设备精度校准等场景，是需要连续精细调整电阻值实现电压、电流信号精准调控场景的核心部件，相比单圈电位计，它能够通过多圈旋转实现更宽的调节范围与更高的调节精度，可满足对参数微调精度要求极高的设备使用需求。这款多圈电位计采用蓝色高强度绝缘工程塑料作为主体外壳材质，外壳结构做了加强筋设计，既能够保证内部线绕电阻基体、电刷组件、转轴结构的防护强度，抵御日常安装、使用过程中的磕碰与外力冲击，同时工程塑料材质具备优秀的绝缘性能，可避免使用过程中出现漏电、信号串扰问题，适配各类低压控制电路的使用安全要求。产品的核心调节结构采用金属转轴设计，转轴伸出端做了标准螺纹安装结构，配套专用六角锁紧螺母，可快速在设备面板、PCB板预留安装位上完成固定，安装边界适配行业通用的开孔尺寸，无需额外定制安装结构即可直接替换同规格常规产品，降低设备改造成本。转轴与外壳之间做了阻尼适配设计，旋转过程中力矩均匀顺滑，无卡顿、跳变问题，能够让操作人员精准感知调节幅度，配合多圈旋转的结构设计，可实现极小步进的电阻值调整，保证参数调节的精准度。产品底部与侧部分别设计了标准接线引脚，引脚采用镀锡铜材质，具备优秀的导电性能与焊接附着力，既可以通过波峰焊直接固定在PCB电路板上，也可以通过接线端子完成导线连接，适配不同的设备接线需求。设计过程中重点考虑了产品的长期使用稳定性，内部电刷采用高弹性耐磨合金材质，与线绕电阻基体的接触压力经过反复调校，既保证接触可靠无接触不良问题，又能够降低长期旋转调节带来的磨损，延长产品使用寿命；内部结构做了防尘密封设计，可阻挡日常使用环境中的灰尘、细小杂物进入电位计内部，避免电刷与电阻基体接触不良导致的参数漂移问题，适配工业车间、实验室等多种常规使用环境。整体外形结构紧凑小巧，在保证调节行程与精度的前提下尽可能压缩占用空间，可适配高密度安装的电控板、小型化精密仪器的内部空间布局需求，安装完成后转轴伸出长度可通过配套螺母进行微调，适配不同厚度的设备面板安装场景，无需额外加工转接结构即可完成装配。
