手动杠杆式压缩土砖成型压制设备

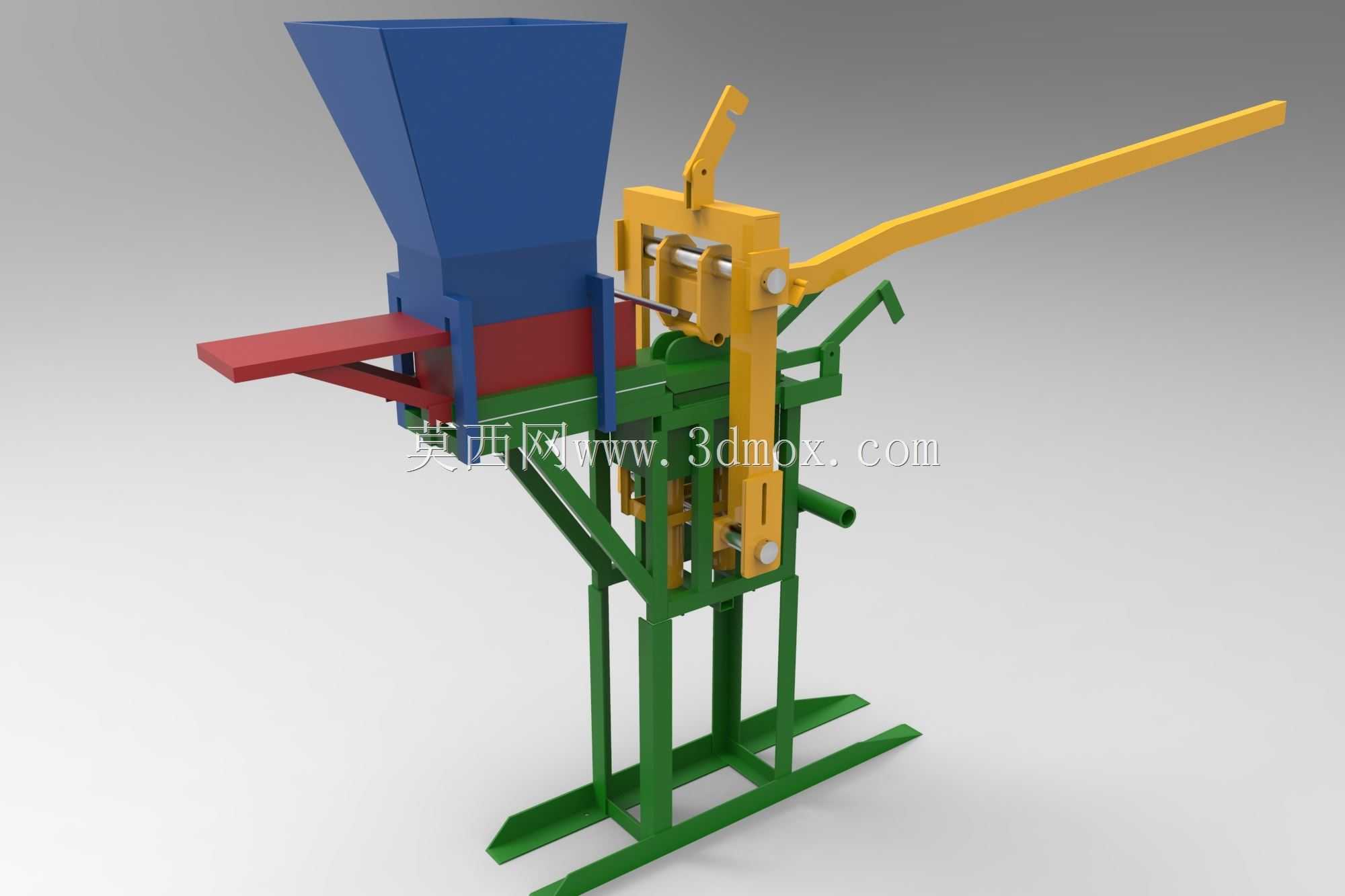

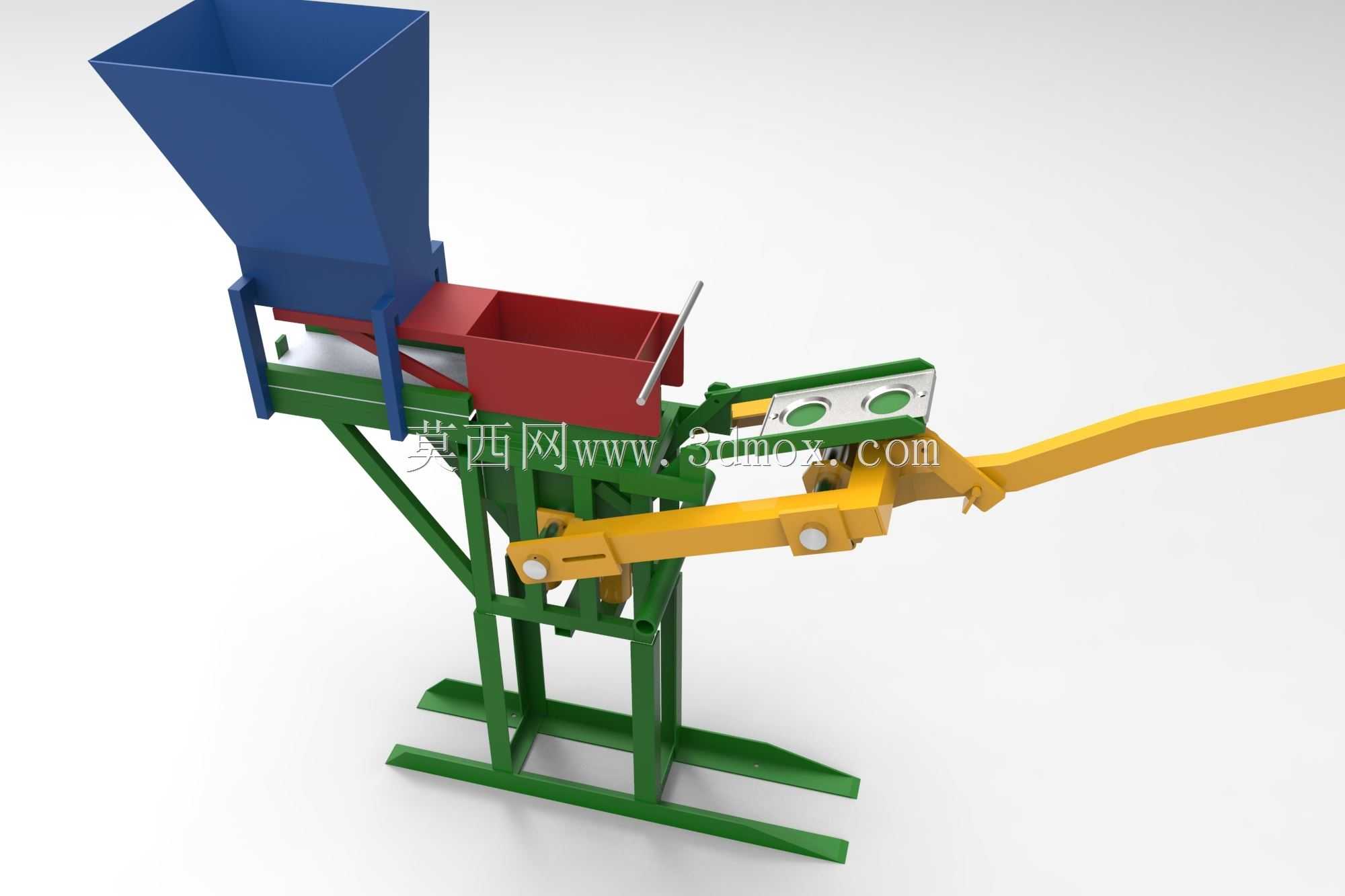

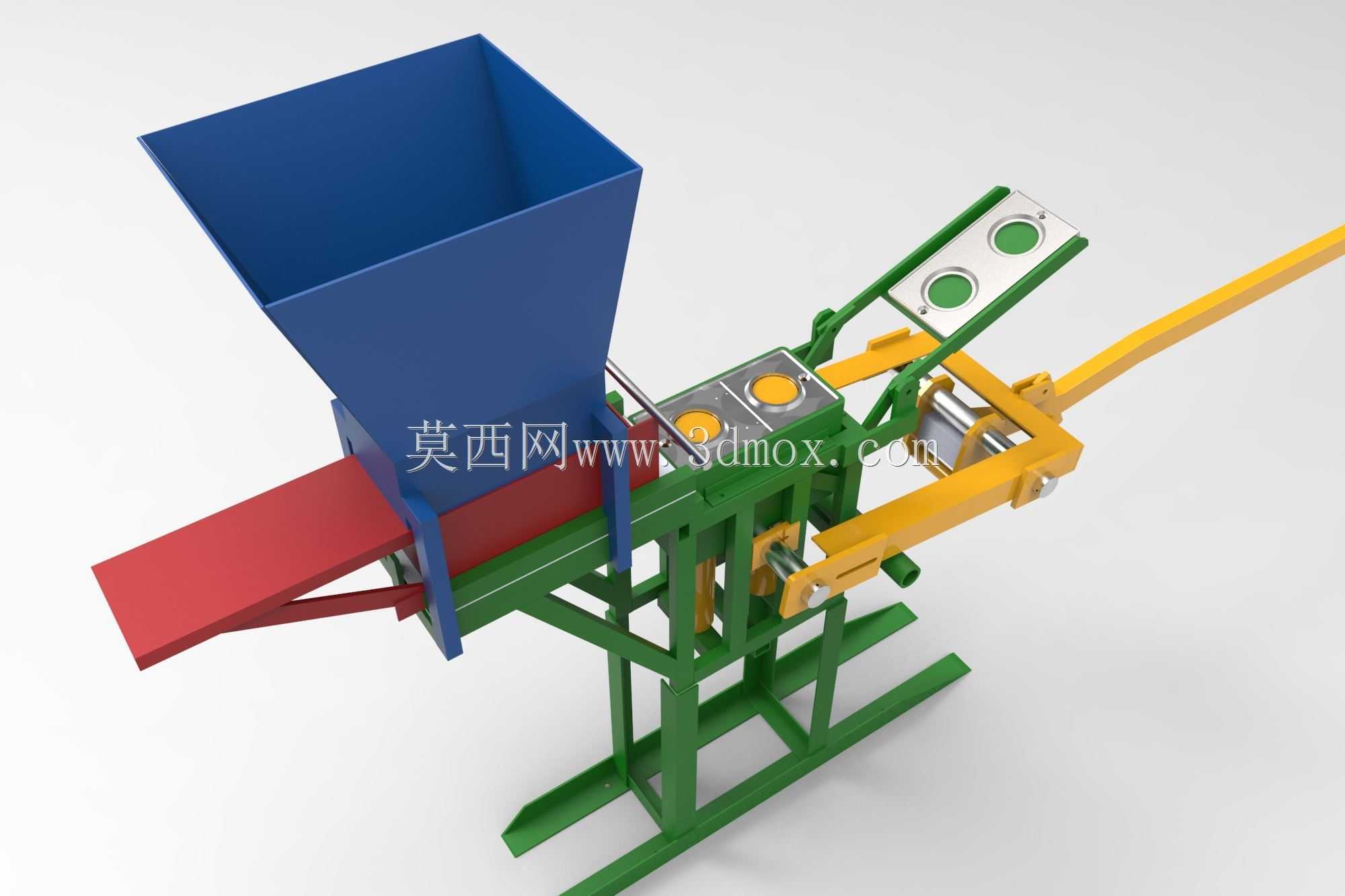

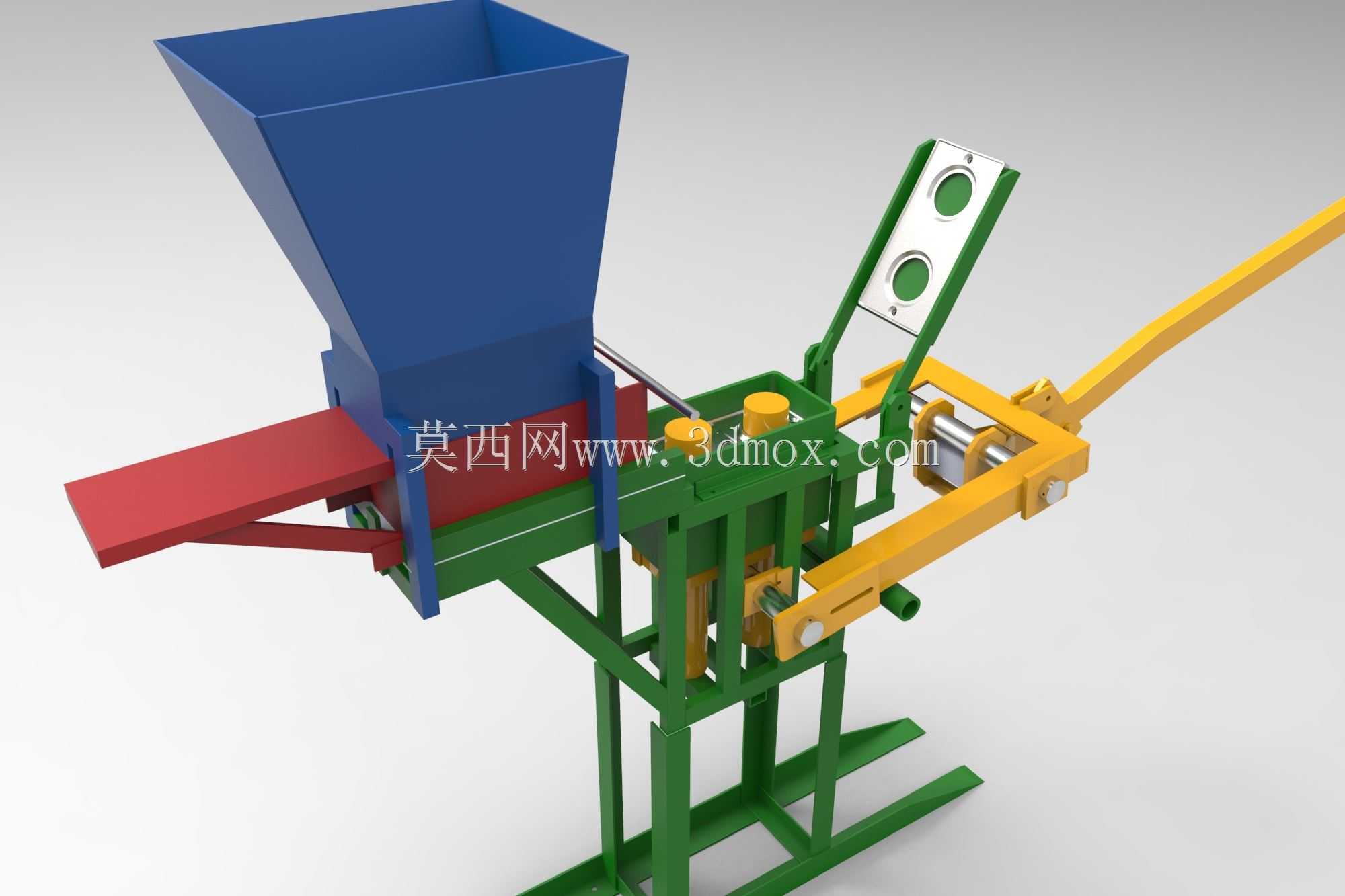

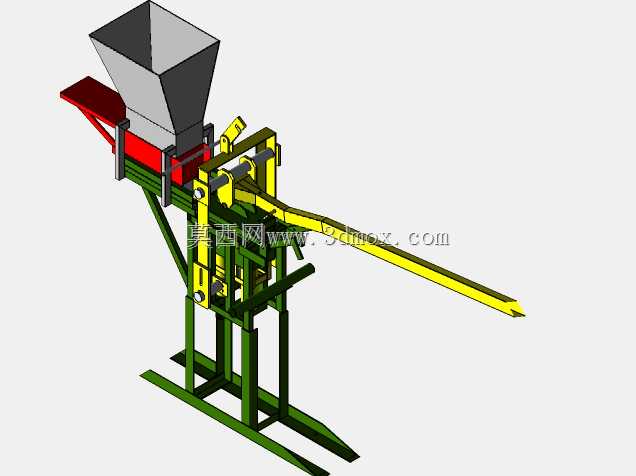

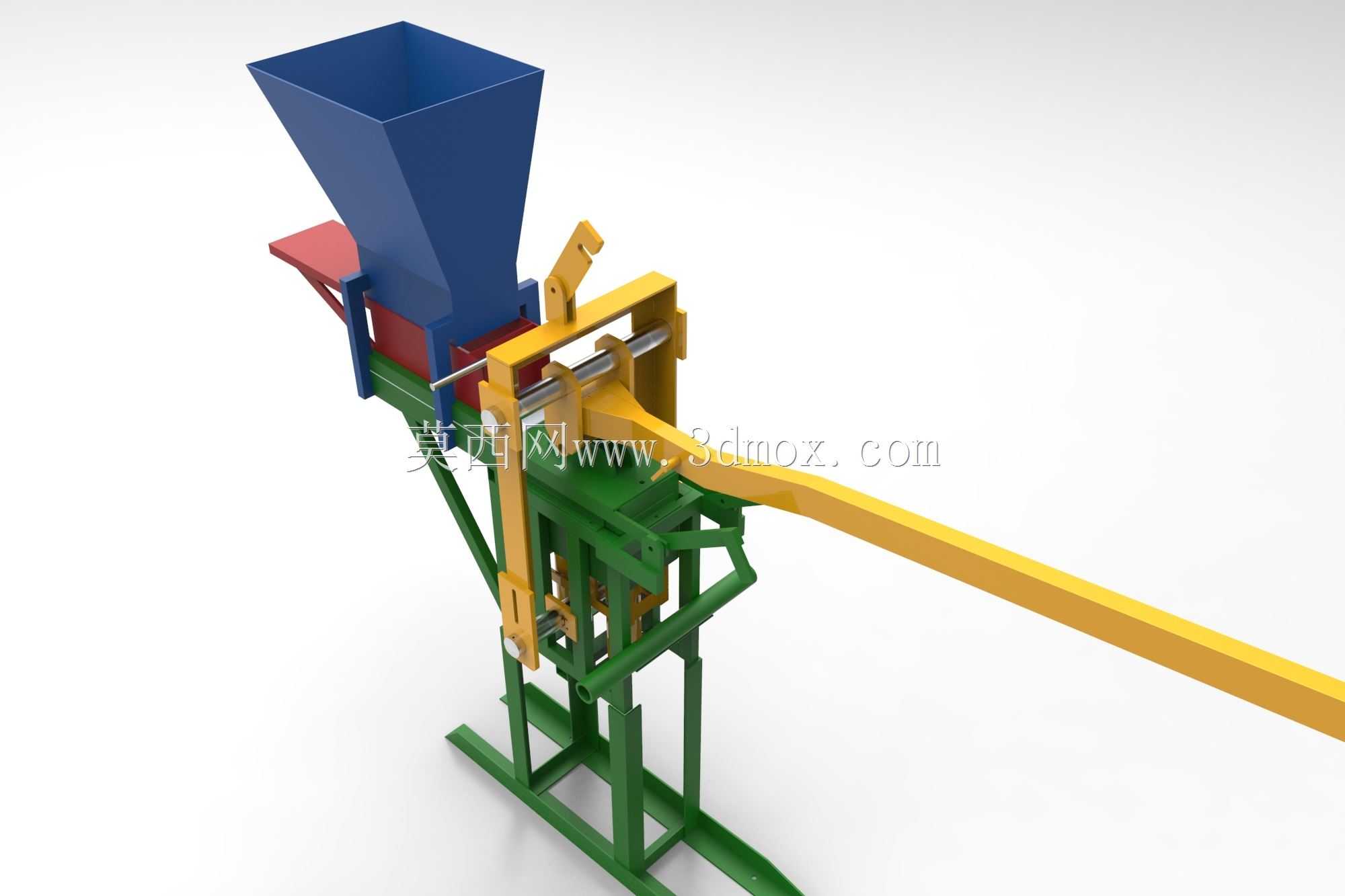

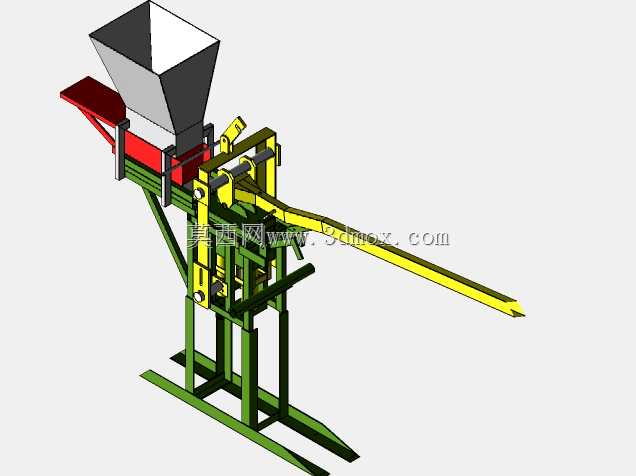

这款手动杠杆式压缩土砖成型设备，主要面向乡村自建房施工、小型建材作坊、偏远地区基建作业等场景，在缺乏稳定工业供电、场地空间有限的作业环境下，可就地取用黏土、沙土混合少量固化材料完成土砖压制作业，无需外接动力源，单人即可完成全套操作，适配小规模、分散式的建材生产需求，能有效降低偏远区域的建材采购与运输成本，也可用于古建修复项目中传统土坯砖的定制化生产，匹配非标准尺寸砖件的小批量加工需求。设备整体采用框架式落地结构，主体支撑框架采用方管焊接成型的立式机架，底部设置前后延伸的支撑脚，无需额外打膨胀螺栓固定，放置在平整硬化地面即可稳定作业，整体占地长度约1.2米、宽度约0.6米、操作高度约0.9米，操作手柄延伸后整体作业半径约1.5米，对安装场地的平整度要求低，可快速转场移动，适配流动作业需求。设备上部设置敞口式方形进料斗，斗体采用上宽下窄的锥斗结构，可容纳单次压制所需的混合原料，原料依靠重力自动落入下方的成型模腔，无需额外送料机构；成型模腔侧部设置红色的出料托板，压制作业完成后，成型的土砖可顺着托板滑出，方便操作人员直接取走码放。设备的核心施压结构采用加长杠杆传动设计，黄色的操作手柄通过铰接结构连接内部的压头传动组件，利用杠杆力臂放大原理，操作人员仅需施加较小的下压力，即可在模腔内形成足够的成型压力，将松散的混合原料压制成密实度均匀、外形规整的土砖；模腔侧部设置的控制按钮结构用于锁定压头行程、控制脱模动作，配合杠杆机构的复位结构，可完成“填料-压制-脱模-出料”的完整作业循环，单循环作业时长约15秒，单人每小时可完成200块以上标准土砖的压制。整套设备的所有部件均做了完整的结构设计，机架、料斗、压头、杠杆、传动铰接件、出料托板等零件的连接位置、装配公差、运动行程均经过匹配验证，铰接转动位置预留了润滑与磨损补偿间隙，长期使用后可通过调整铰接件的锁紧程度消除间隙，保证施压压力稳定；料斗、模腔等接触原料的部件采用光滑耐磨的结构设计，减少原料粘附，降低日常清理维护的工作量。设备无复杂的电控、液压组件，整体结构简单可靠，故障发生率低，普通操作人员经过简单讲解即可掌握操作与日常维护方法，无需专业维修人员值守，非常适合基础设施不完善的作业场景使用。
