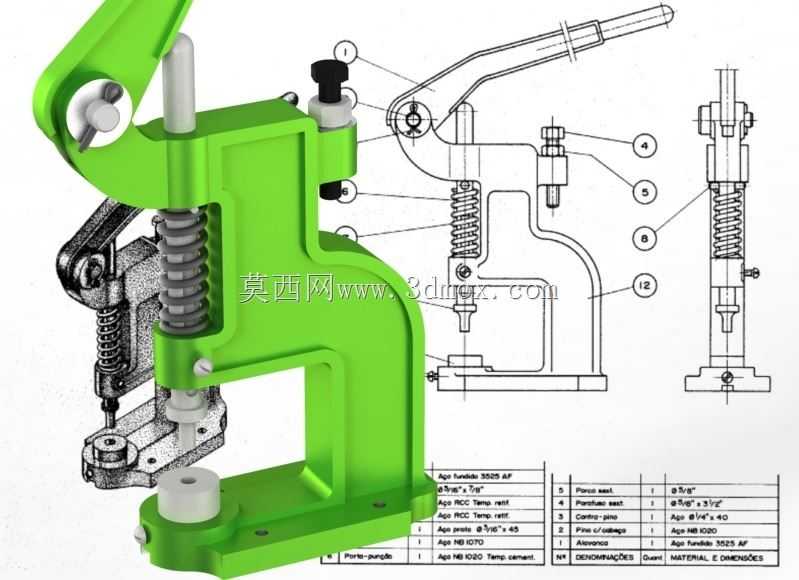

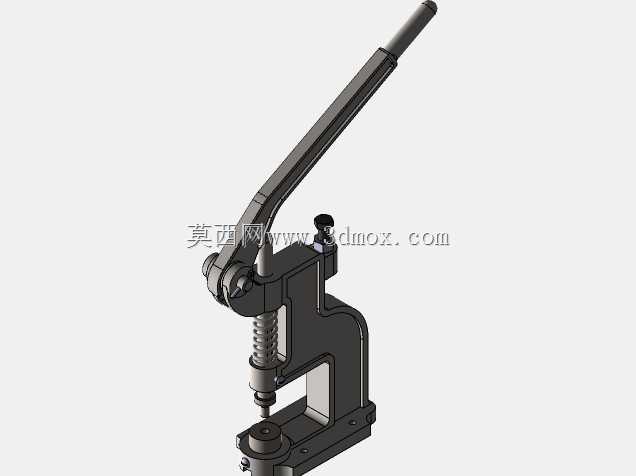

手动肘节式冲床机构三维设计

这款手动冲床是面向小批量轻载加工场景设计的手动施压设备，主要应用于五金小件冲铆、皮革皮具冲孔、薄软材质压痕、小型电子元器件压装、饰品打样加工等场景，尤其适合个体工坊、教学实训、维修站点等不具备气动或电动压力设备布设条件的场景使用，无需外接动力源，仅靠人力操作即可完成常规轻载施压作业，设备整体采用C型开式机身结构，开口朝向操作侧预留充足的工件操作空间，操作人员可直观观察加工对位情况，降低对位偏差带来的加工废品率。设备核心施压结构采用肘节连杆增力设计，通过长操作手柄的杠杆效应配合肘节机构的力放大特性，可在操作人员施加较小握力的情况下，在冲头末端输出足够的作业压力，同时冲头配套复位弹簧结构，完成施压动作后松开手柄即可自动带动冲头回升复位，无需额外手动提拉操作，连续作业时操作节奏顺畅，可有效降低长时间操作的手部疲劳感。冲头末端采用通用装夹接口，可根据不同作业需求更换平压头、冲孔头、铆压头、钢印冲头等不同作业端头，适配多样化的加工需求，无需额外购置多台专用设备即可覆盖多类轻载施压作业。机身底部预留平整安装基面，带有对称布置的安装固定孔位，可通过螺栓将设备整体固定在木质或金属工作台面上，避免施压作业时机身出现偏移晃动，保障加工位置精度；整体机身采用一体式铸造结构设计，受力路径沿C型臂均匀传递，在长期反复施压作业下不易出现结构变形，保障长期使用的精度稳定性。设计过程中充分考虑手动操作的安全边界，操作手柄的握持位置距离冲头作业区预留足够安全距离，避免操作过程中手部误入施压区域造成误伤，同时冲头的下行行程设置有限位结构，可根据不同加工工件的厚度调整冲头下行极限位置，避免过度施压造成工件损坏或冲头崩损。设备整体结构紧凑，占用工作台面面积极小，无需配套气源、电源等附属设施，摆放就位固定后即可投入使用，日常维护仅需定期在连杆铰接点、冲头导向面涂抹润滑脂即可长期保持顺畅的操作手感，铰接位置采用耐磨销轴配合衬套结构，长期反复转动磨损量极小，可长期保持机构的配合精度，不会出现明显的操作旷量。
