独木舟专用快装式REV连杆结构设计

这款连杆结构主要面向小型独木舟、皮划艇的舷边挂载场景设计，是配套舷边支架使用的核心锁紧限位构件，能够在户外静水、缓流划行场景下，为挂载的置物架、渔具固定座、辅助扶杆等外置配件提供可靠的连接支撑，避免配件受水流冲击、船体晃动出现移位或脱落的问题。

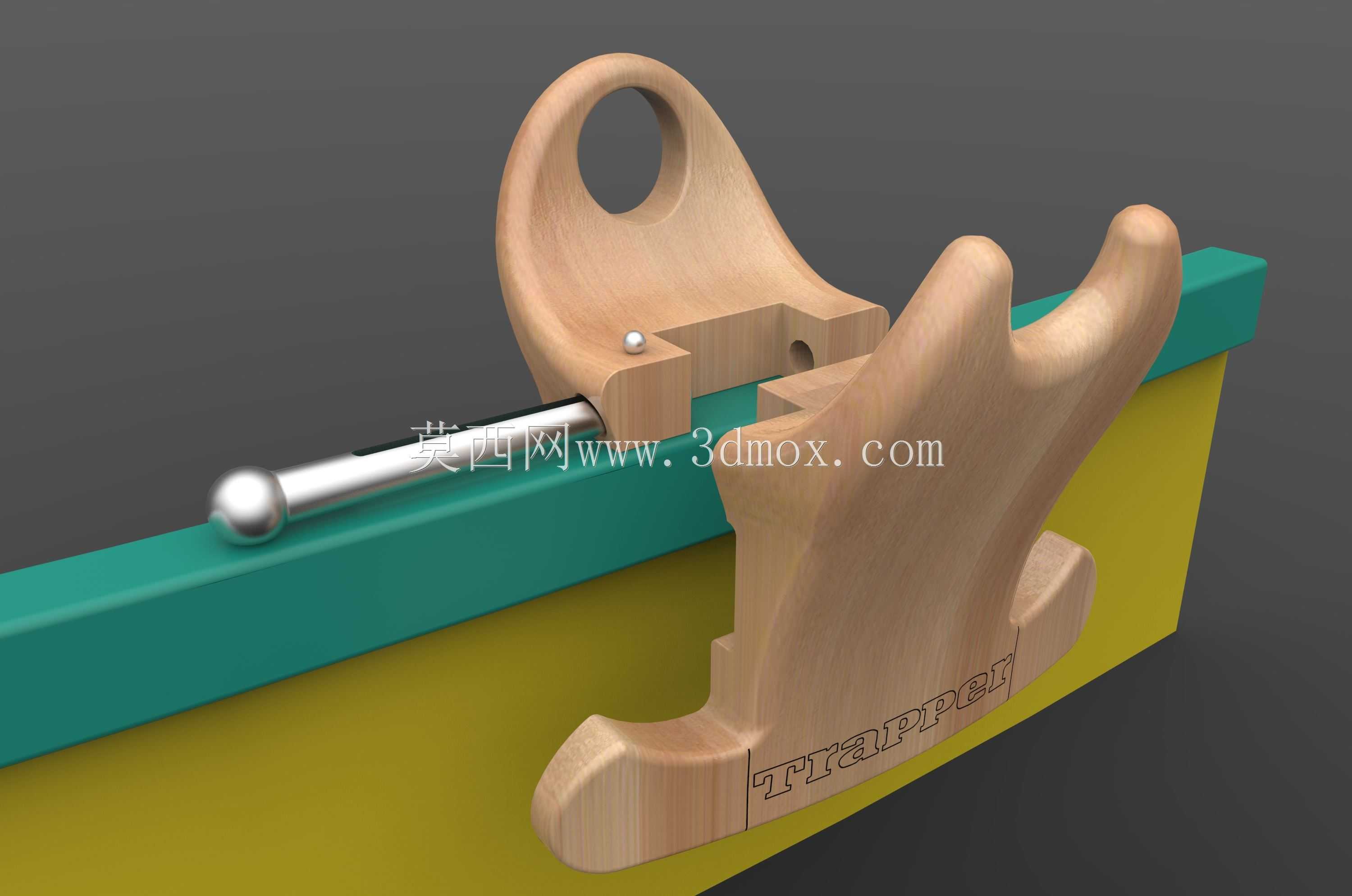

从实际使用功能来看，该连杆采用了仿形贴合的弧面接触设计，接触端面完全匹配常规独木舟舷边的C型型材轮廓，安装时无需在船体上额外打孔，只需将构件卡合在舷边的上下沿，通过配套的金属滚珠顶丝锁紧即可完成固定，单人无需额外工具就能在数十秒内完成装拆，能够适配不同壁厚的铝合金、木质舷边型材，不会对船体表面造成压痕或涂层损伤。构件上部设置的环形挂孔可直接挂载安全绳、快挂扣等配件，中部的内凹承托面可直接架置船桨、钓竿等长杆物件，兼具锁紧固定与临时置物的双重作用。

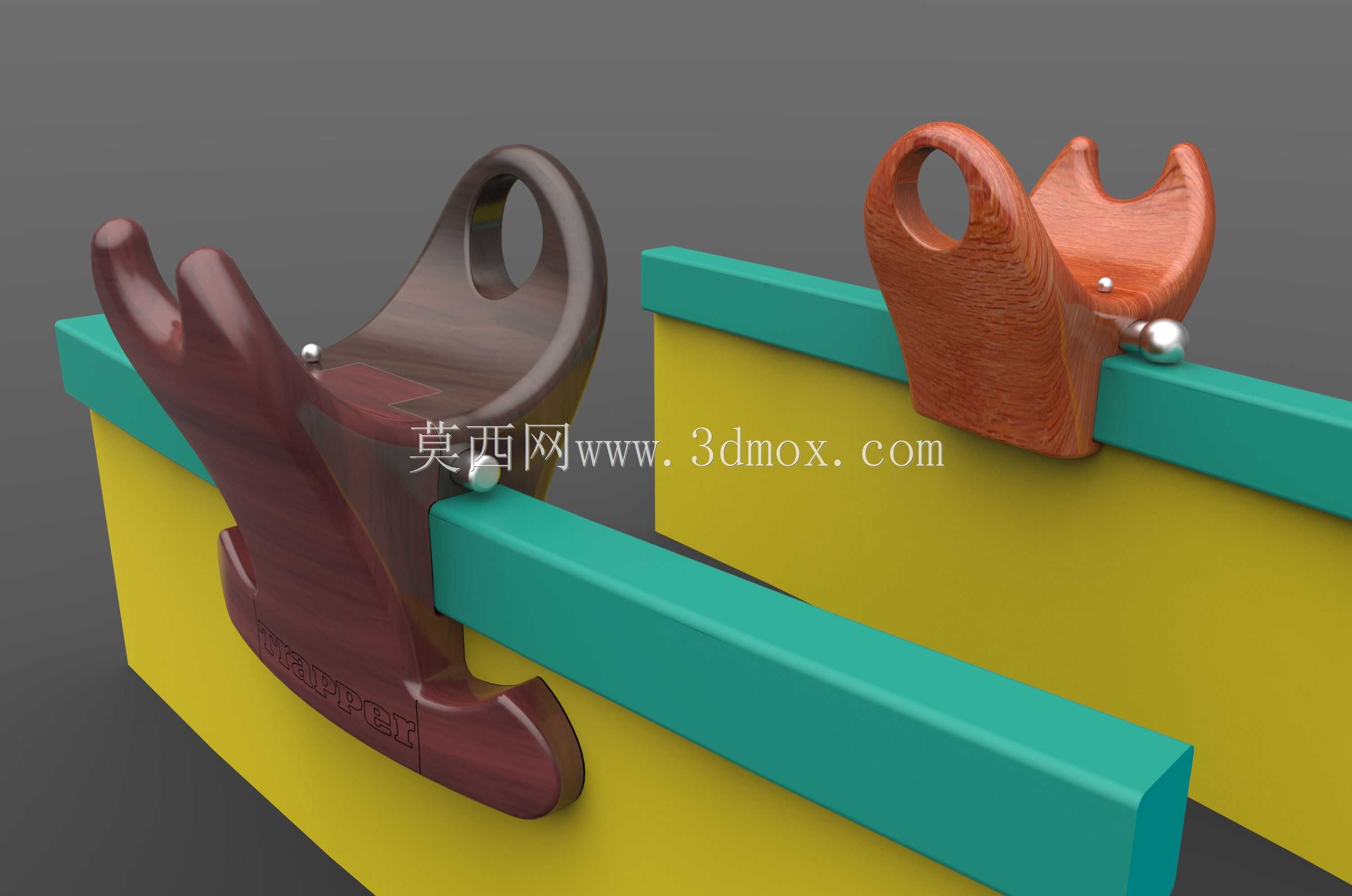

设计过程中重点考量了户外水上场景的使用需求，整体采用流线型外轮廓，没有突出的尖锐棱角，避免划行过程中剐蹭使用者肢体或衣物；构件的受力路径经过优化，卡合后上下两个受力点分别贴合舷边的上下端面，锁紧时的压力均匀分散在接触面上，即使在船体受侧向冲击力、挂载件承重达到额定上限时，也不会出现应力集中导致的构件开裂或舷边变形问题。两款不同配色的构件分别对应左右舷的安装位置，对称的结构设计降低了生产开模的成本，也方便使用者快速区分安装方位，不会出现装反的问题。

安装边界方面，该连杆适配的舷边型材厚度范围在15mm至30mm之间，卡合深度为45mm，锁紧后突出舷边外侧的尺寸不超过60mm，不会额外增加船体的通行宽度，能够满足狭窄水道的通行需求；构件整体的承重上限可达15kg，完全能够满足户外休闲划行时的常规配件挂载需求，表面的仿木纹质感处理也能和木质独木舟的外观风格形成统一，不会破坏船体的整体视觉协调性。
