单级圆锥齿轮传动减速机结构设计

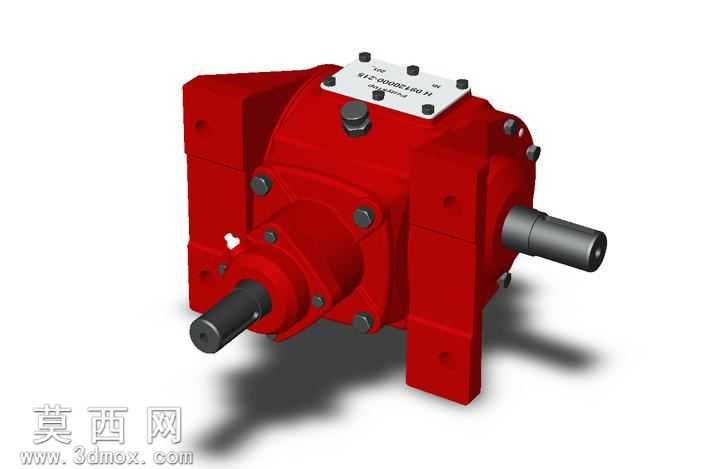

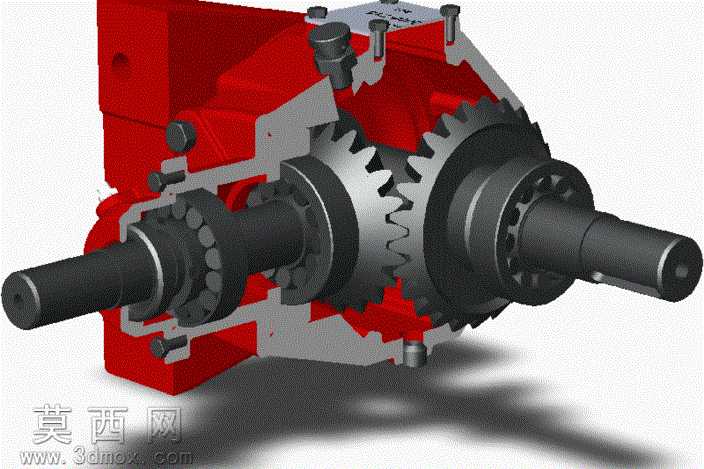

本作品为单级圆锥齿轮减速机的三维结构设计，采用三维建模软件完成全参数化建模，通过剖切展示的形式清晰呈现内部传动结构与装配关系。建模过程中首先对减速机的传动参数进行核算，确定1:1.25的传动比匹配关系，依次完成输入轴、主动圆锥齿轮、从动圆锥齿轮、输出轴、箱体、轴承组件、端盖、紧固件等所有零部件的独立建模，每个零件均严格按照机械设计标准设定尺寸公差与装配基准，确保各部件的装配干涉量为零。材质配置上，针对不同零部件的功能属性匹配对应材质表现：箱体采用铸铁材质，渲染时还原铸铁表面的哑光磨砂质感与厚重的金属肌理，同时对箱体的安装孔、定位面、加强筋结构做了细节刻画，保证箱体的结构强度表现符合实际工况要求；齿轮零件采用调质合金钢材质，对轮齿的啮合面做了高光处理，清晰展现圆锥齿轮的渐开线齿形轮廓与齿向修形细节，同时还原齿轮轴段的键槽、轴肩、轴承配合位的结构特征；轴承、紧固件等标准件采用标准钢材材质，还原金属表面的光洁质感，轴承的滚动体、保持架结构均做了精细化建模，可清晰观察轴承的内部组成。渲染阶段采用工业产品级渲染参数，设置柔和的环境漫反射光源，搭配定向主光源突出结构的明暗层次，通过半剖的展示方式，既保留了减速机外部的整体安装外形，又完整呈现内部的齿轮啮合状态、轴系支撑结构、密封端盖布局，可直观观察动力从输入轴传入，经圆锥齿轮副啮合变向减速后从输出轴传出的完整传动路径。设计过程中充分考虑减速机的实际装配逻辑，所有紧固件的安装位置、轴承的轴向定位方式、轴系的轴向窜动限位结构均符合机械设计规范，输入轴与输出轴呈垂直交错布置，适配需要改变传动方向的动力传输场景，整体结构紧凑，传动路径清晰，各零部件的结构设计兼顾传动强度与装配便利性，可用于减速机结构教学、传动方案演示、非标设备动力端选型参考等场景，模型的结构细节完整，可直接用于装配干涉检查、运动仿真分析等后续设计环节。
