多关节教学演示机械臂运动结构设计

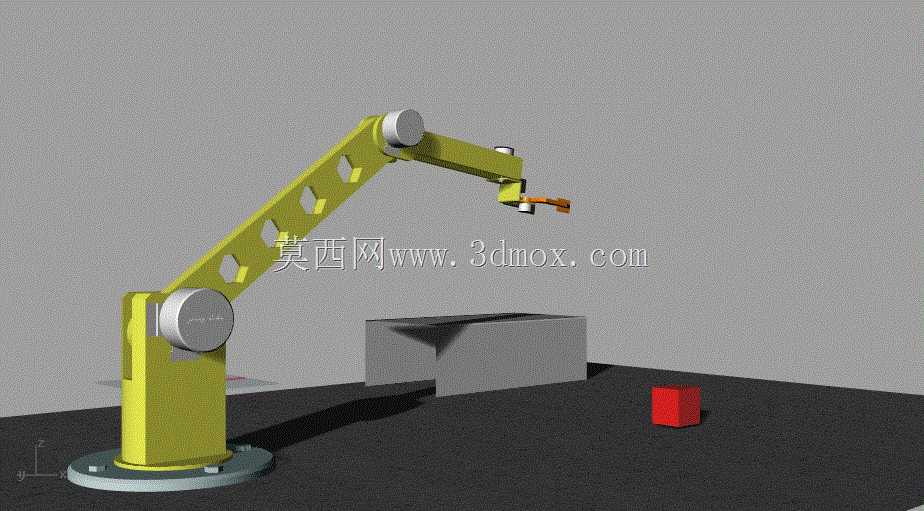

这款多关节机械臂结构主要面向工业自动化入门教学、基础运动逻辑验证场景打造，可应用于职业院校机电专业实训课堂、自动化爱好者入门学习、小型工位简易搬运演示等场景，能够直观展示串联机械臂的关节联动逻辑、运动范围边界与姿态调整原理，帮助初学者快速建立工业机器人运动学的基础认知。从实际用途来看，该结构并非面向高速重载的工业量产工位，而是聚焦运动原理演示功能，可模拟完成小范围内的物体拾取、姿态调整、轨迹移动等基础动作，让使用者清晰观察腰座回转、大臂俯仰、小臂屈伸、末端执行器偏转的完整联动过程，理解各关节运动对末端执行器位置的影响逻辑。在功能特性上，该机械臂采用串联多关节布局，底座为固定式法兰安装结构，可稳定固定在实训台或工作台面，避免运动过程中出现倾覆偏移；大臂采用镂空减重设计，在保证结构刚性的前提下降低运动部件自重，减少关节驱动负载，让关节转动过程更顺畅；各关节处采用圆形铰接座结构，预留了驱动元件安装位，可根据演示需求加装舵机或小型伺服电机实现主动驱动，也可作为纯手动演示结构调整姿态；末端预留了标准执行器安装接口，可搭配夹爪、吸盘、焊枪模拟头等不同末端配件，适配不同的演示场景需求。设计思路上，整体结构优先考虑运动逻辑的直观展示，没有做复杂的外壳包裹，所有关节铰接结构、臂身连接位置都完全外露，方便学习者观察各部件的运动配合关系；臂身的镂空结构同时兼顾了减重与辨识度提升，让大臂的摆动轨迹更易被观察；底座采用圆盘式法兰安装设计，安装孔位均匀分布，适配常规实训台的T型槽安装尺寸，无需额外定制转接板即可完成固定。从外形尺寸与安装边界来看，该机械臂完全伸展后水平作业半径可覆盖底座前方半米左右的范围，垂直抬升高度可达到距离安装面四十厘米左右，底座安装法兰直径约为十八厘米，安装时仅需在工作台面预留直径二十厘米的平整安装区域，周边预留十厘米的安全间隙避免运动干涉即可满足使用需求；各关节的运动角度都做了机械限位设计，大臂俯仰角度范围控制在负三十度到正七十度之间，小臂屈伸角度范围控制在负六十度到正八十度之间，腰座回转角度可覆盖正负一百五十度范围，既能够满足常规演示的动作需求，也能避免关节过度转动导致的结构磕碰或管线缠绕问题，非常适合入门阶段的运动原理学习与基础结构认知使用。
