跳汰机发件人编排定位工装结构设计

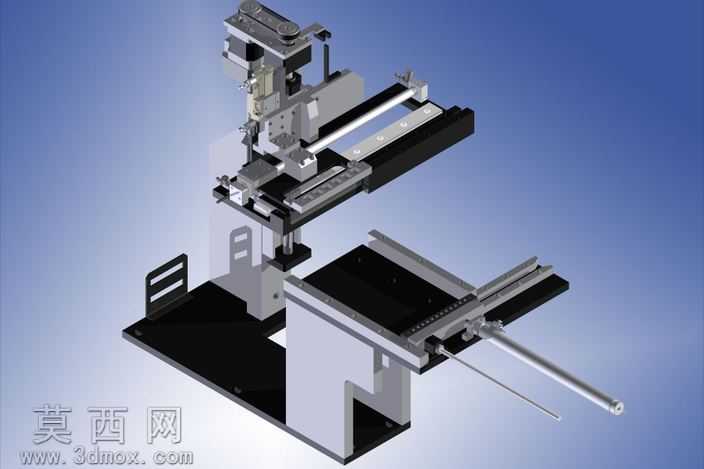

本模型为跳汰机配套发件人编排定位工装，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配公差规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配无干涉、运动行程符合设计预期。渲染阶段采用哑光金属材质搭配黑色阳极氧化板材质模拟真实加工件质感，对直线导轨、气缸推杆、定位载台等核心部件做了材质区分，清晰呈现不同构件的功能属性，渲染光影采用柔和侧光方案，完整展现设备的立体结构与装配层次。结构设计上，该工装分为上下两个功能模组，下部为工件载送模组，采用双直线导轨搭配气动推杆的传动结构，载台表面设置多组定位槽位，可实现待发工件的精准承托与定向输送，推杆行程经过精确计算，可将载台精准推送至上部取件工位；上部为取件定位模组，搭载多轴调节的拾取执行端，可实现X、Y、Z三个方向的位置微调，执行端配备定位压合结构，可在取件前对载台上的工件做二次位置校准，确保工件发回后流程的位置精度。设计思路围绕跳汰机发件环节的定位需求展开，针对原有发件流程中工件位置偏差、编排效率低的问题，采用模块化设计思路拆分送料、定位、拾取三个功能单元，各单元通过标准紧固件连接，便于后期维护与部件更换；所有运动部件均预留了足够的安装调试空间，导轨、气缸等标准件均采用行业通用规格，可直接采购替换，降低设备的制造成本与维护难度。整体结构紧凑，安装底座采用加厚钢板设计，保证设备运行过程中的稳定性，避免高速送料过程中出现结构晃动影响定位精度，各运动副处均设计了润滑注油点位，可定期加注润滑脂延长部件使用寿命，定位载台的槽位可根据不同规格的工件做快速更换，适配多规格工件的编排发件需求，有效提升跳汰机配套工序的自动化运行效率，减少人工定位编排的操作误差，保障发回后流程的周期稳定性。
