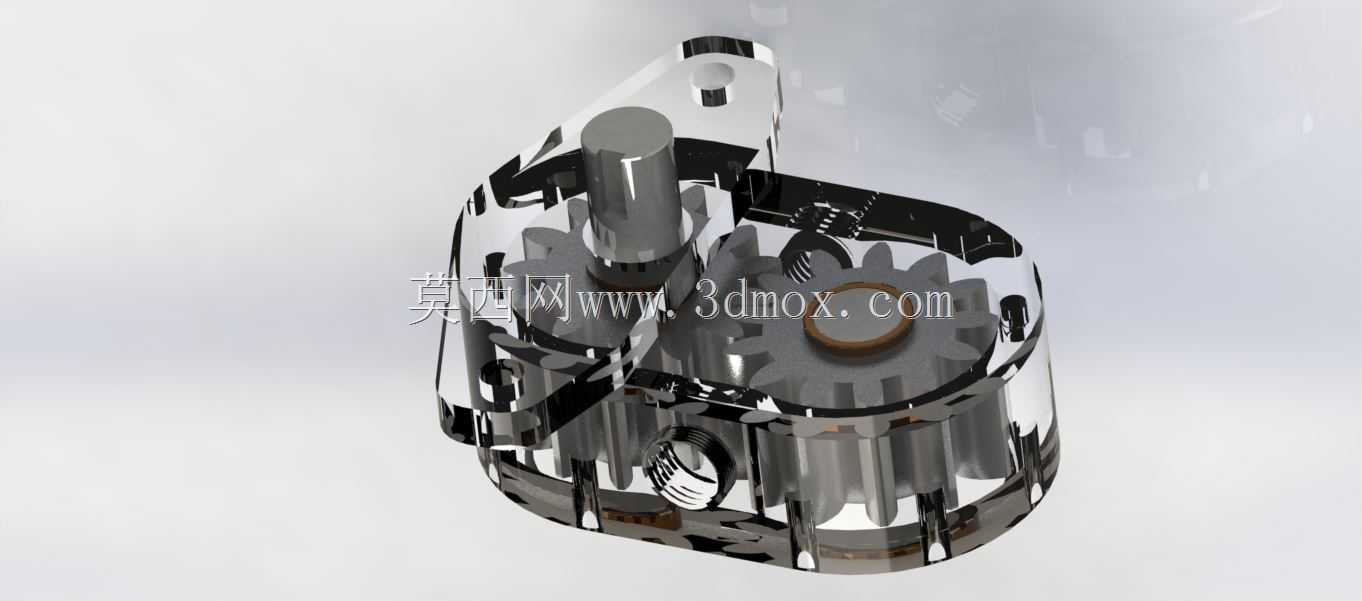

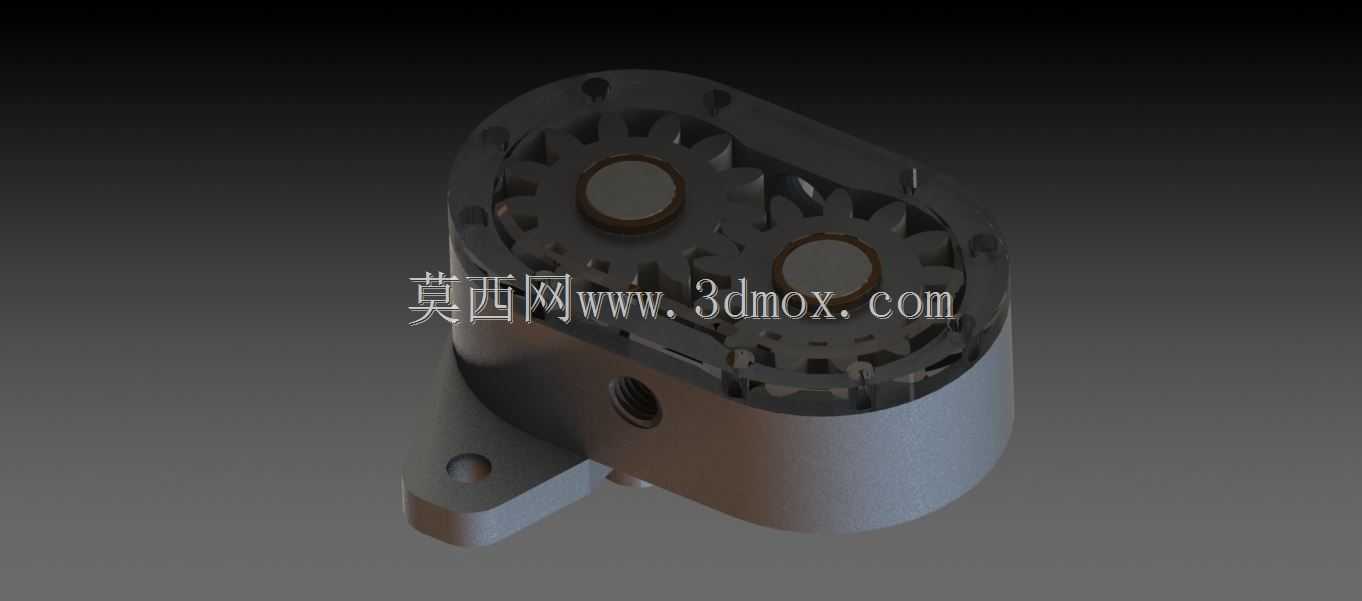

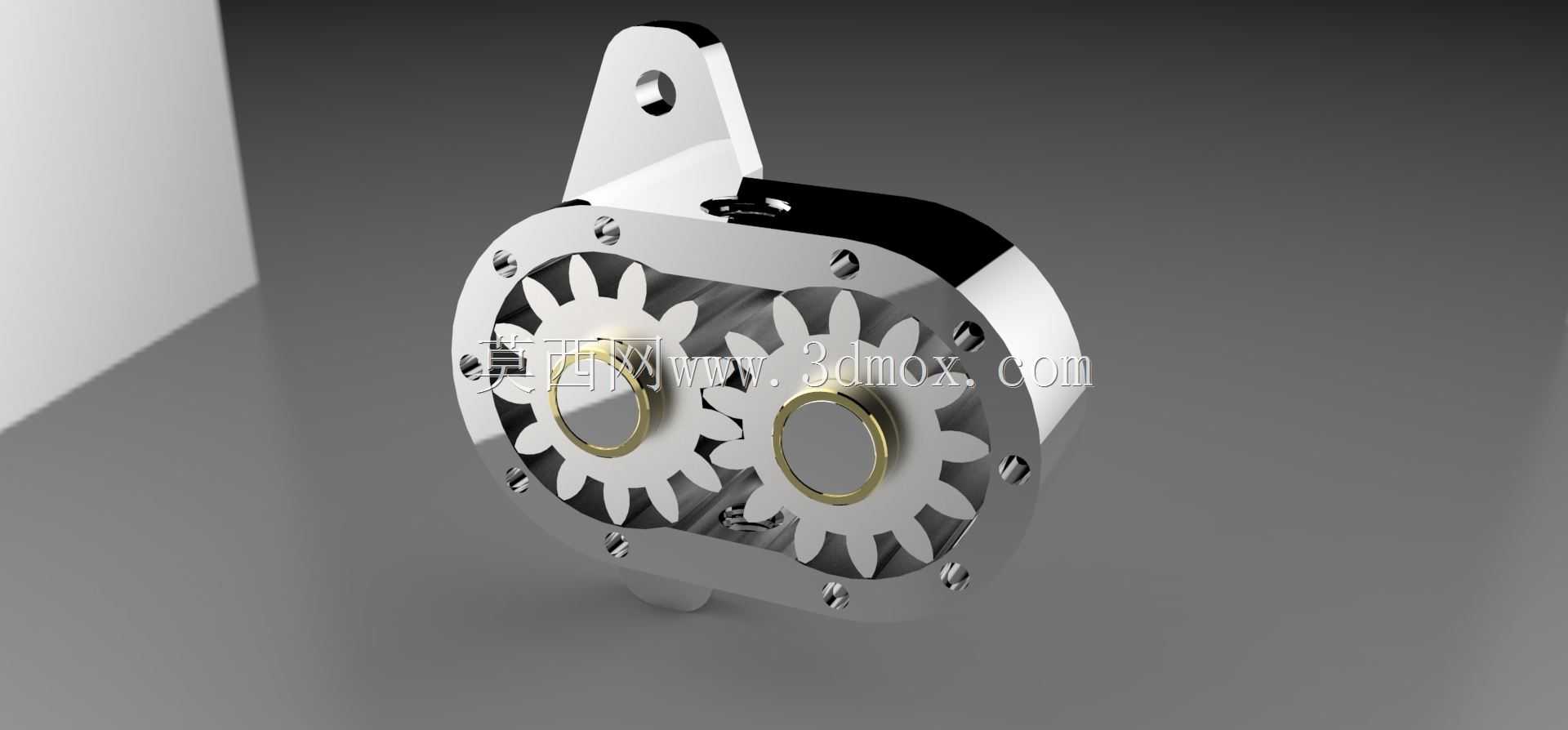

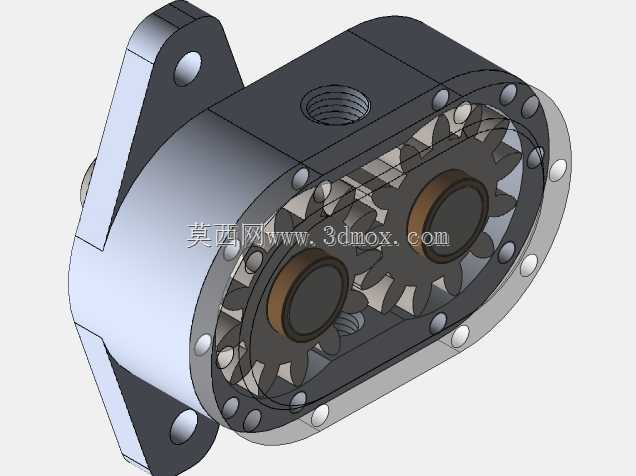

外啮合液压齿轮泵结构三维设计

这款外啮合齿轮泵是液压传动系统中的核心动力转换元件，主要应用在工程机械液压回路、机床液压进给系统、农业装备液压操控单元、小型液压站动力输出端等场景中，负责将原动机输入的机械能转换为液压油的压力能，为整套液压系统提供稳定的压力油源，驱动液压缸、液压马达等执行元件完成直线往复、回转类动作。该齿轮泵采用双渐开线圆柱齿轮外啮合的核心工作结构，泵体为剖分式组合壳体，通过周向布置的内六角螺栓实现泵盖与泵体的刚性连接，保证高压工况下结合面的密封性能，避免液压油内泄外漏。齿轮轴两端设置铜合金衬套作为滑动支撑，既可以承受齿轮啮合产生的径向载荷，也能降低轴颈转动过程中的摩擦损耗，提升元件的连续运行寿命。泵体顶部设置带安装孔的吊耳结构，方便泵体在整机装配过程中的吊装定位，也可作为辅助安装固定点，强化泵组与安装基座的连接稳定性。设计过程中重点优化了齿轮啮合的侧隙与齿顶间隙参数，在保证齿轮转动顺畅无卡滞的前提下，尽可能缩小间隙值来提升泵的容积效率，减少高压油从压力腔向吸油腔的内泄漏量；同时在吸油腔与压力腔的过渡区域设计了合理的卸荷槽结构，避免齿轮啮合困油现象引发的压力脉动与工作噪音，让泵的输出压力更平稳。从安装边界来看，该齿轮泵属于紧凑型小排量液压泵，整体轮廓规整，安装时需保证输入轴与原动机输出轴的同轴度误差控制在允许范围内，避免额外的径向载荷作用在齿轮轴上导致衬套偏磨、轴封损坏；进出油口采用标准液压管接口，可直接匹配对应通径的高压液压油管，无需额外设计转接接头，能够快速集成到各类中小型液压系统中。在实际使用中，该类齿轮泵结构简单可靠、抗油液污染能力强、维护成本低，适合在工况相对复杂的户外作业装备中使用，能够在常规矿物液压油介质下长期稳定运行，为液压系统提供持续可靠的压力油输出。
