牛头犬结构挤出机适配改装组件设计

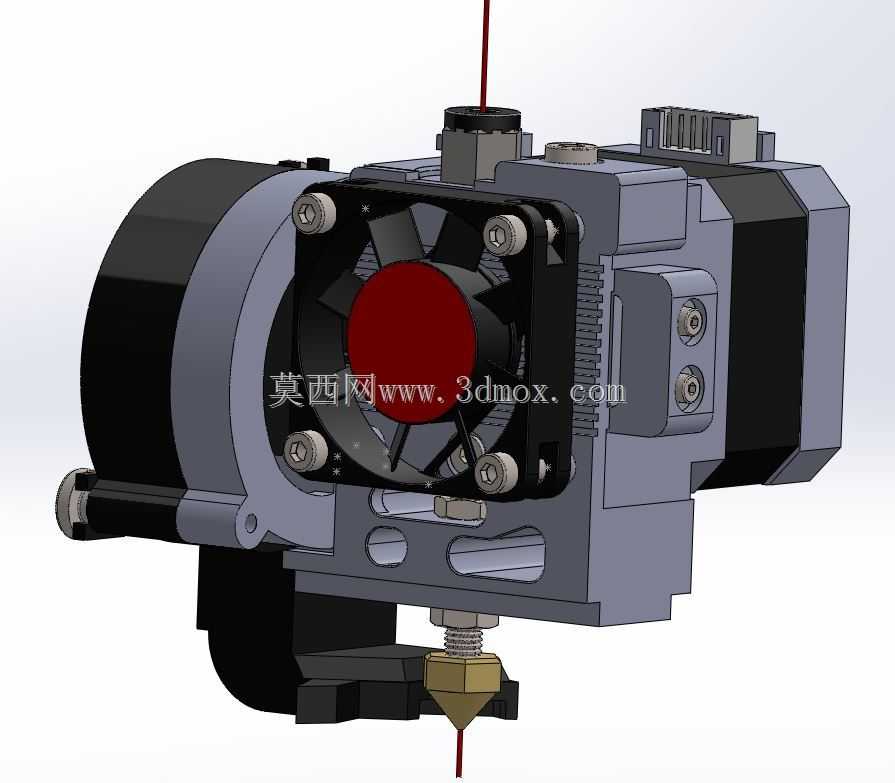

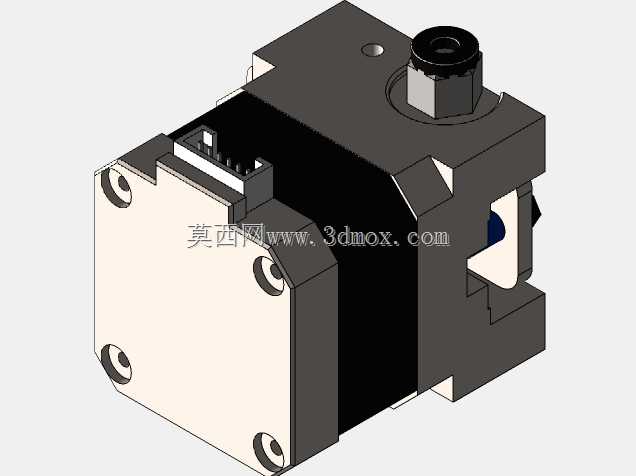

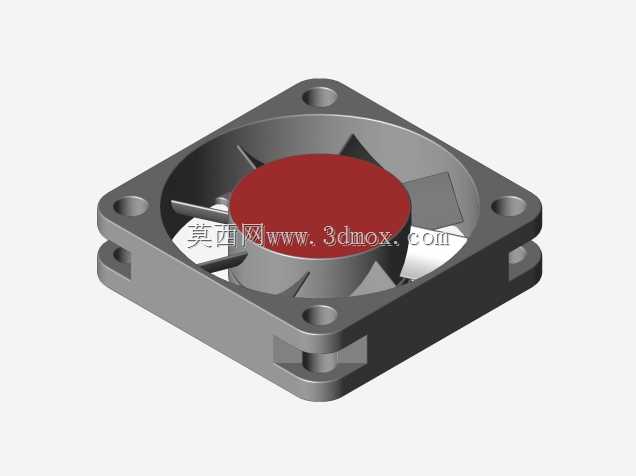

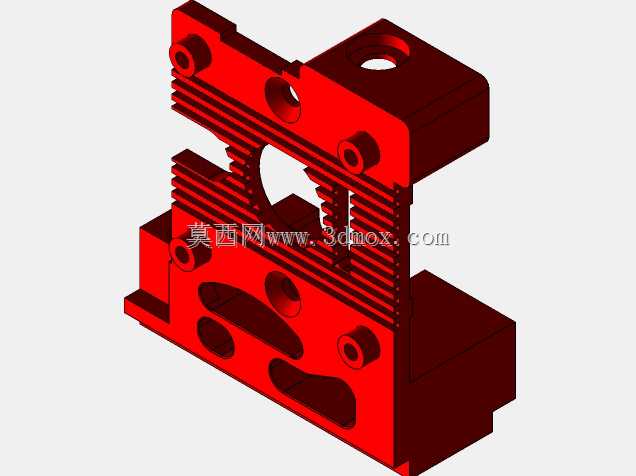

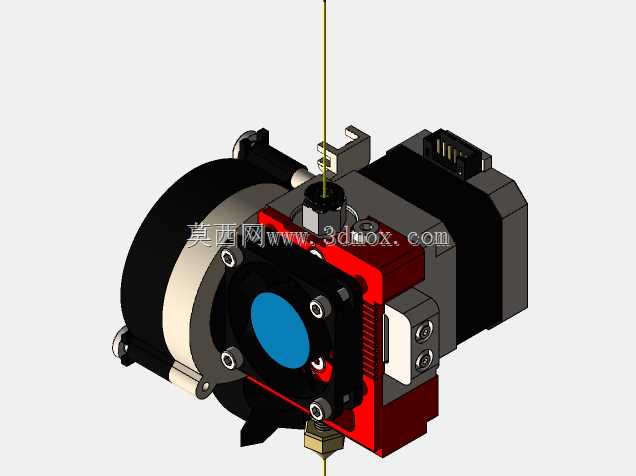

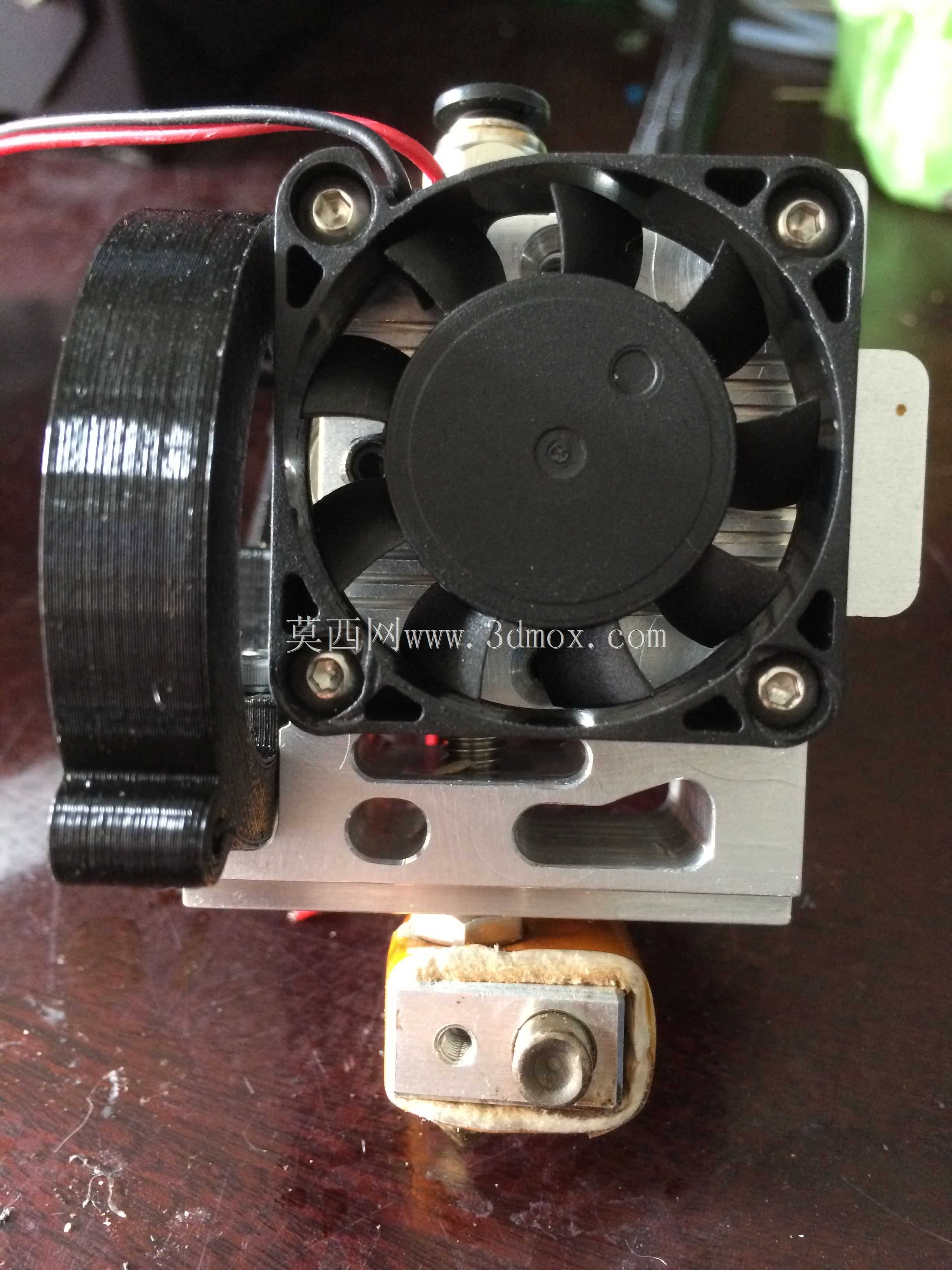

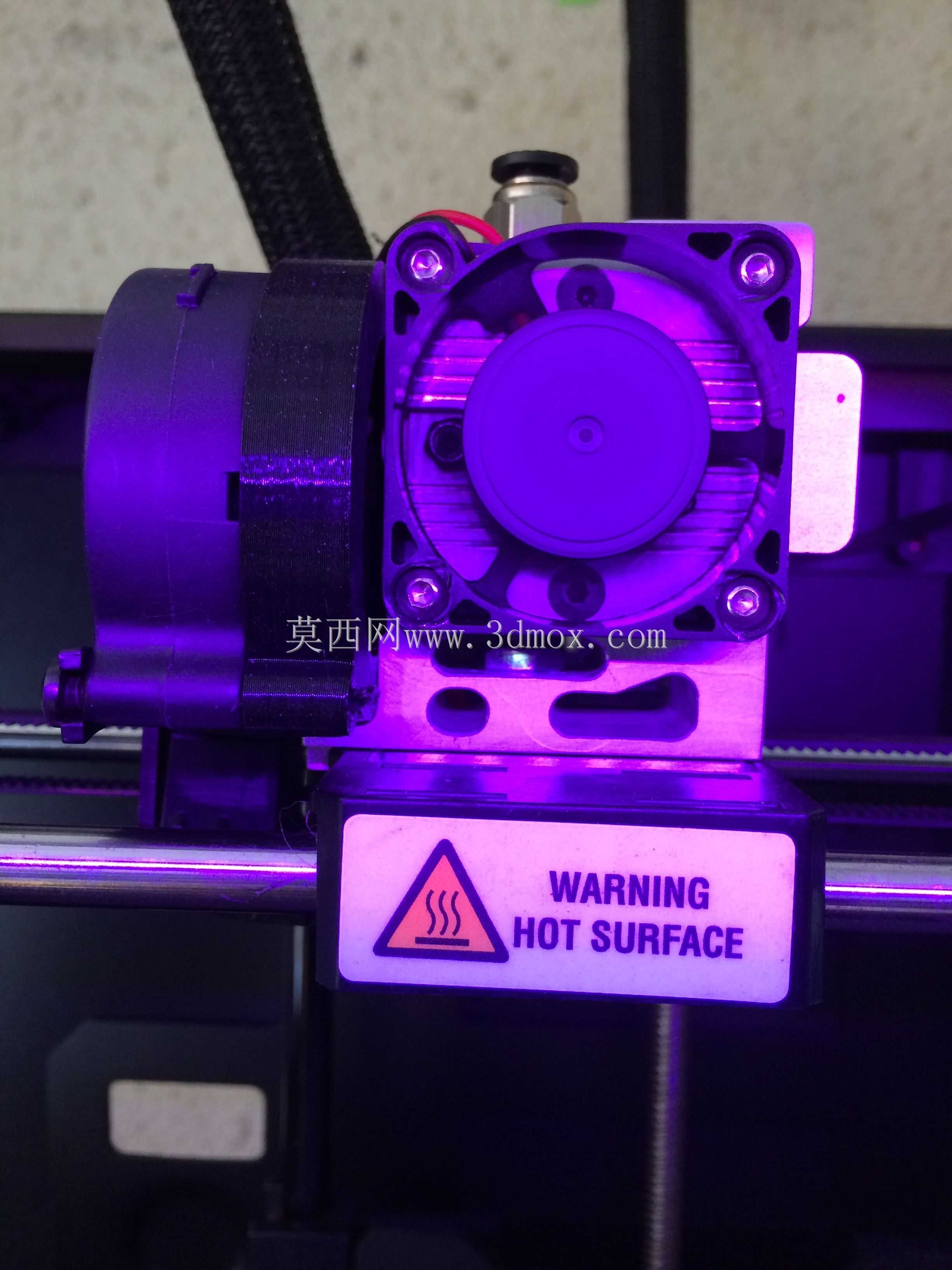

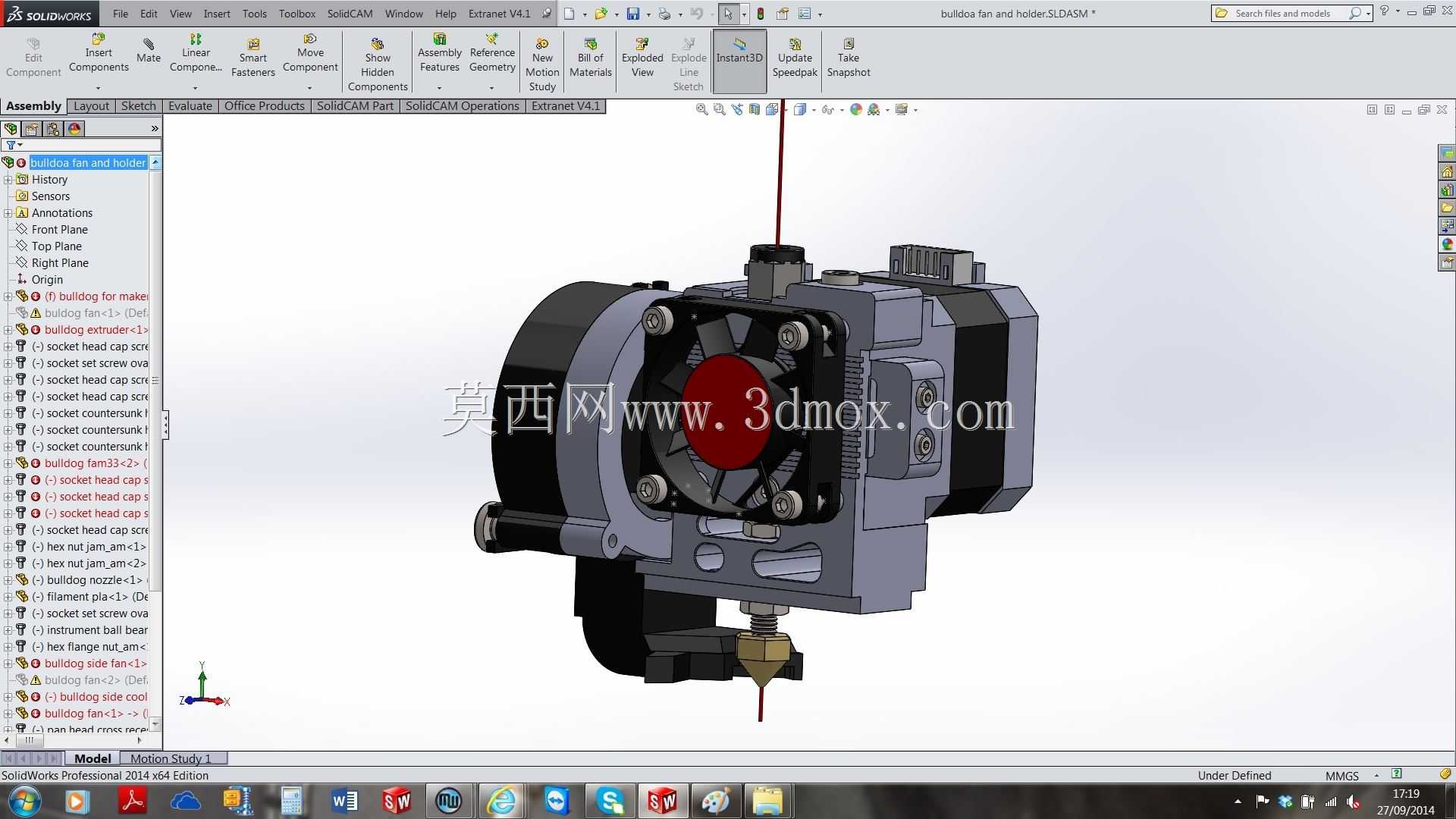

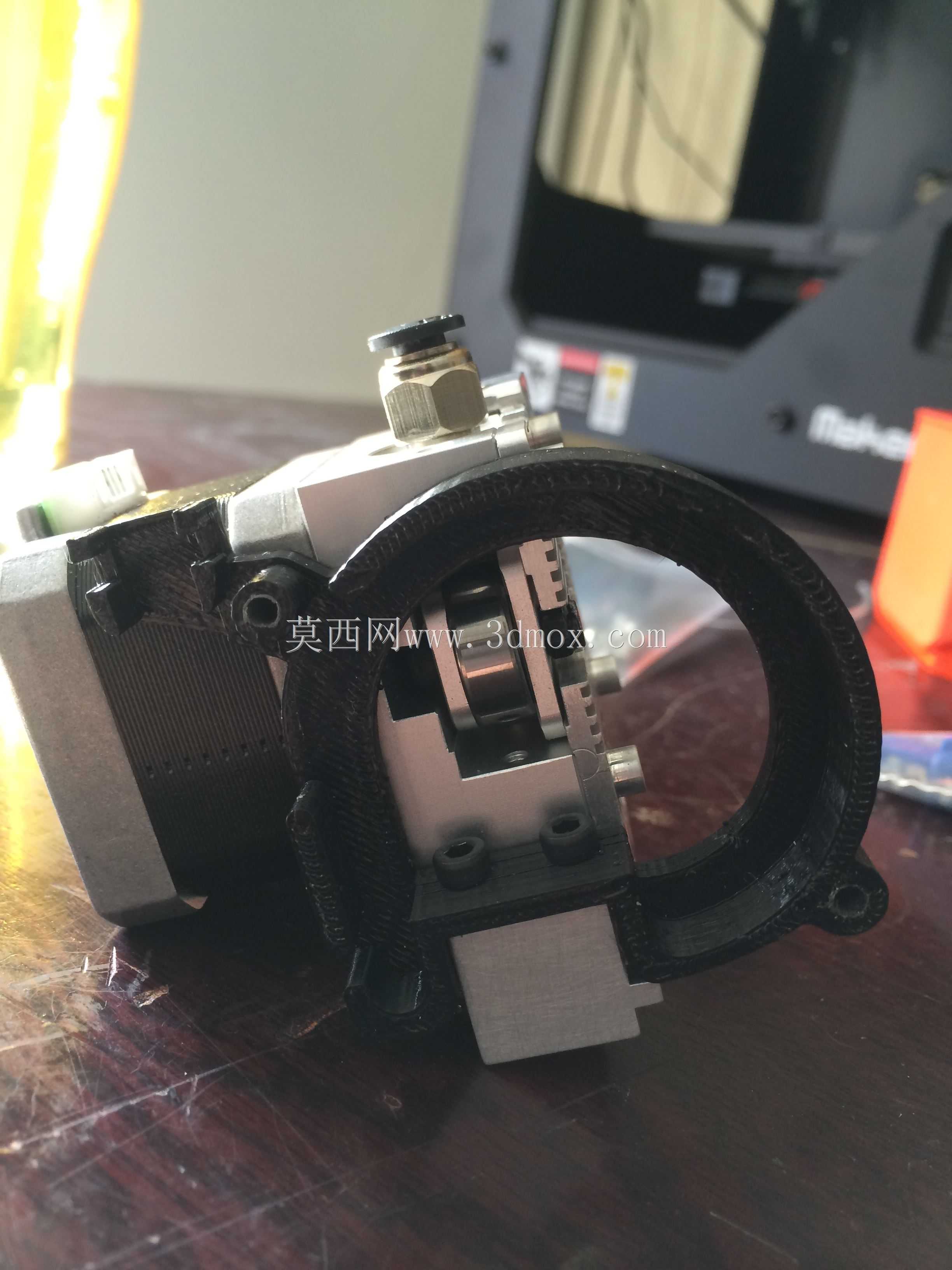

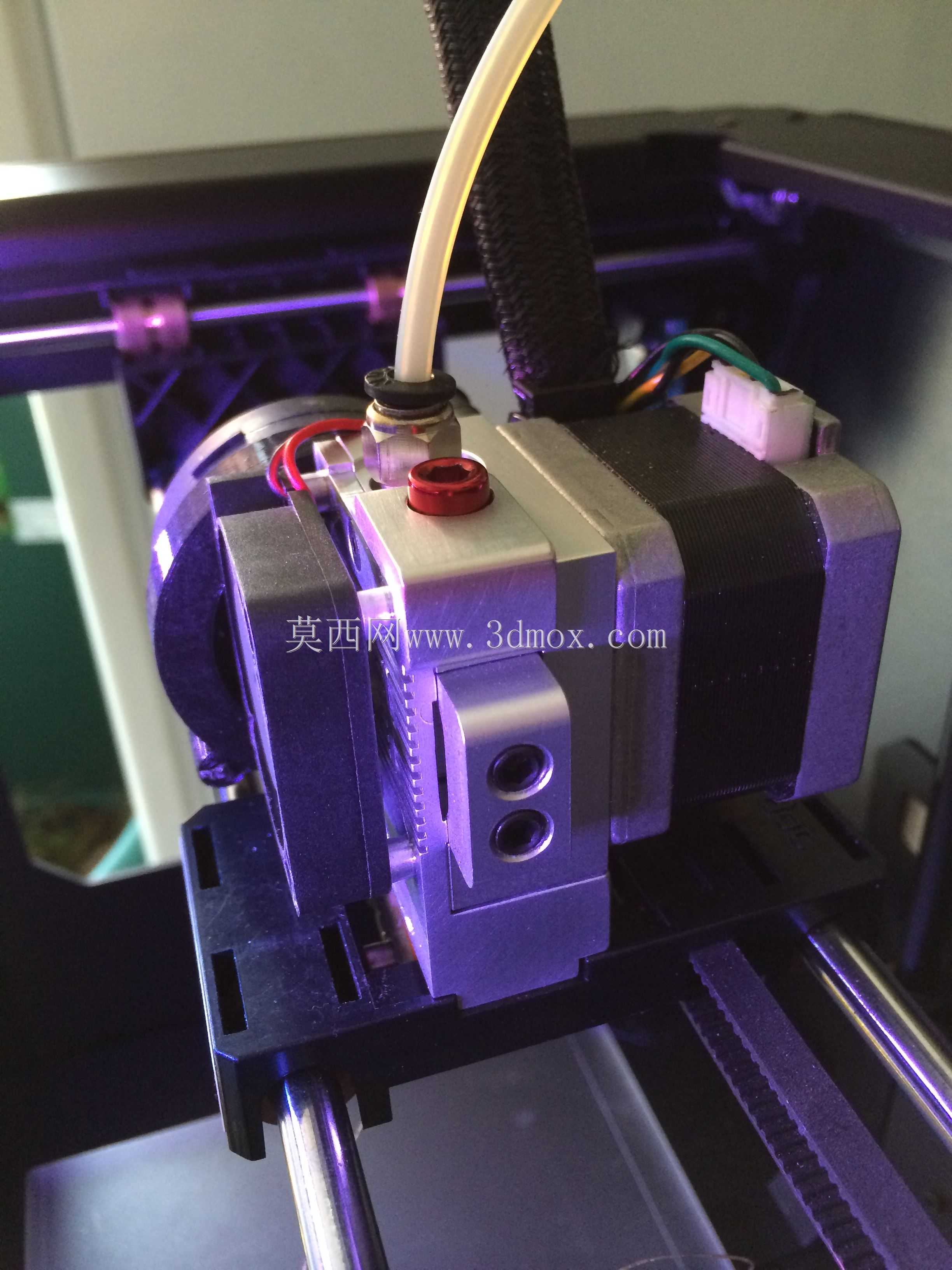

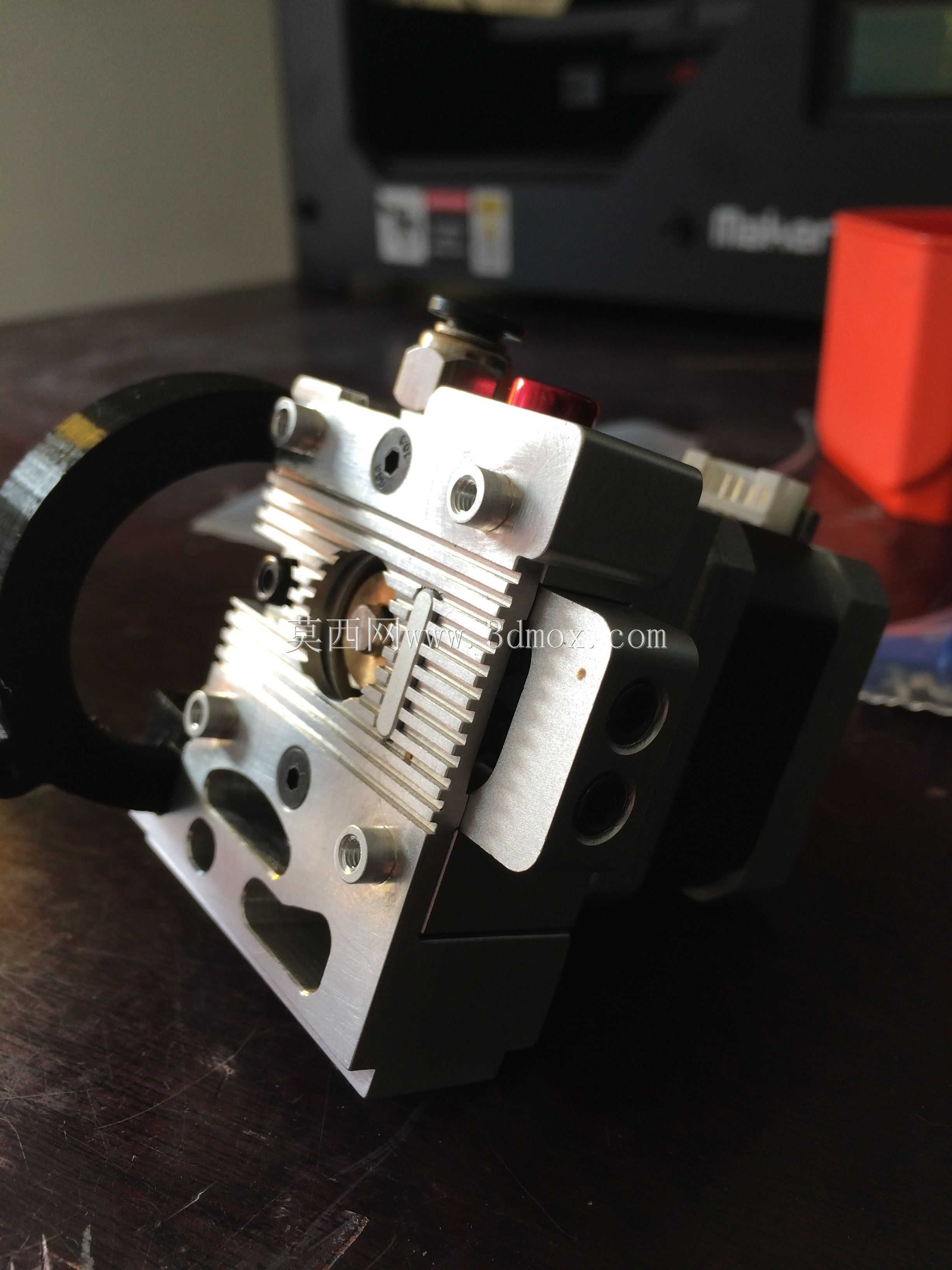

这套改装组件主要面向桌面级熔融沉积成型3D打印设备的挤出系统升级场景，针对原有挤出机构喂料卡顿、进料阻力不均、打印过程中耗材打滑导致的断料、层纹不均等实际生产痛点开发，核心作用是替换原有故障频发的标准挤出喂料单元，实现稳定的耗材推送与熔融挤出作业，保障长时间连续打印过程中的出料一致性。整套组件围绕牛头犬挤出机的安装适配需求设计，核心功能覆盖耗材精准输送、喷头加热保温、挤出端散热冷却、整机安装定位四个核心模块：送料部分采用齿轮咬合的主动送料结构，通过步进电机直连驱动送料齿轮，对1.75mm直径的打印耗材形成稳定的夹持推送力，避免软质耗材进料时出现的打滑、啃料问题；挤出端集成了带散热风扇的冷端散热结构，通过铝制散热翅片搭配轴流风扇的组合，将喉管区域温度控制在耗材玻璃化转变温度以下，防止耗材提前软化膨胀造成的喉管堵塞；热端部分采用标准化的快拆喷头结构，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业要求；安装转接板作为整套改装的核心定位部件，严格匹配原有设备的X轴滑台安装孔位与运动边界，无需对原有设备的机架、运动组件做二次打孔或切割改造，即可完成整套挤出机构的替换安装。在设计过程中，首先对原有设备挤出端的安装空间做了完整的尺寸校核，明确了滑台安装面的孔位坐标、运动过程中与周边框架、限位开关的安全间隙，确保改装后的挤出机构在全行程运动过程中不会发生干涉碰撞；转接板采用一体化铣削成型的结构设计，兼顾安装定位精度与结构强度，避免长时间往复运动过程中出现的安装板形变导致的喷头定位偏移；各功能模块采用模块化的装配设计，送料组件、散热组件、热端组件均可独立拆卸维护，降低后期使用过程中的零件更换成本。整套组件的安装边界严格控制在原有挤出机构的占用空间范围内，不会增加X轴运动单元的额外负载，也不会缩小设备原有最大打印尺寸，改装后可有效提升耗材推送的稳定性，解决原有喂料系统故障导致的打印失败问题，适配PLA、ABS、PETG等多种常用熔融打印耗材的挤出作业需求，在长时间连续打印、大流量高速打印场景下，依然能够保持均匀稳定的出料状态，显著提升打印成品的表面质量与成型成功率。
