立式框架结构20吨液压压合设备

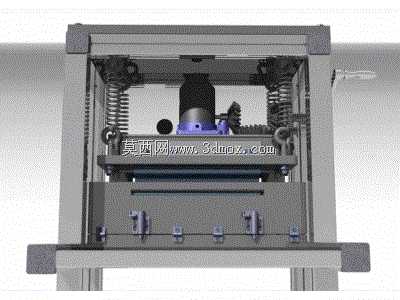

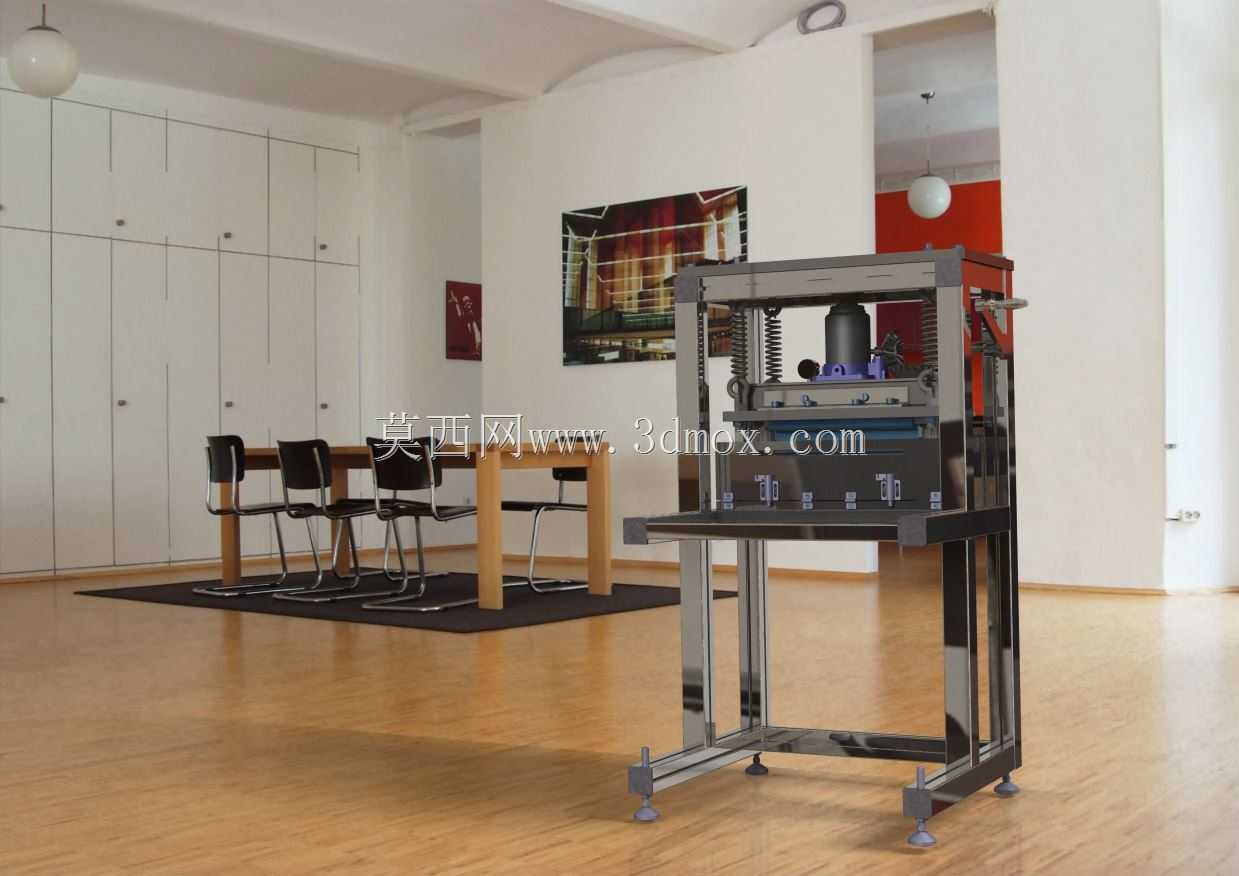

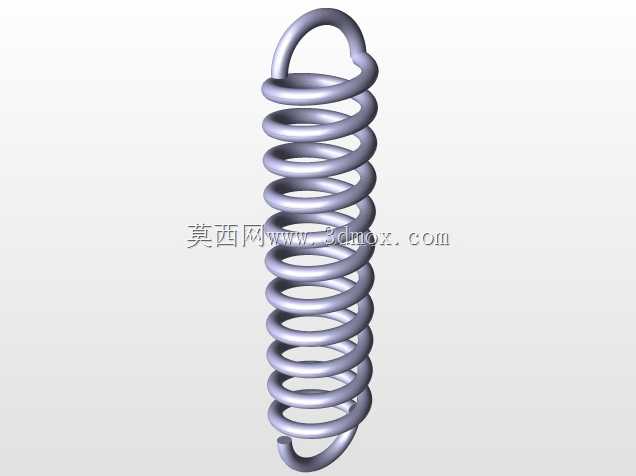

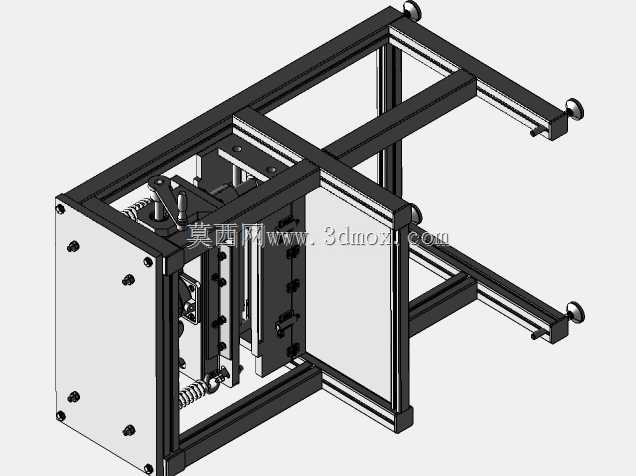

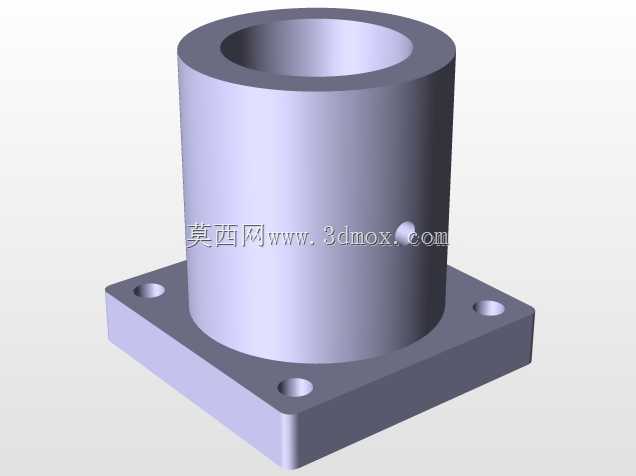

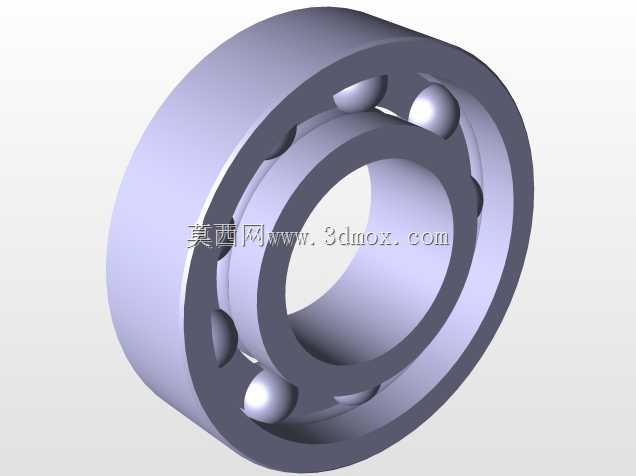

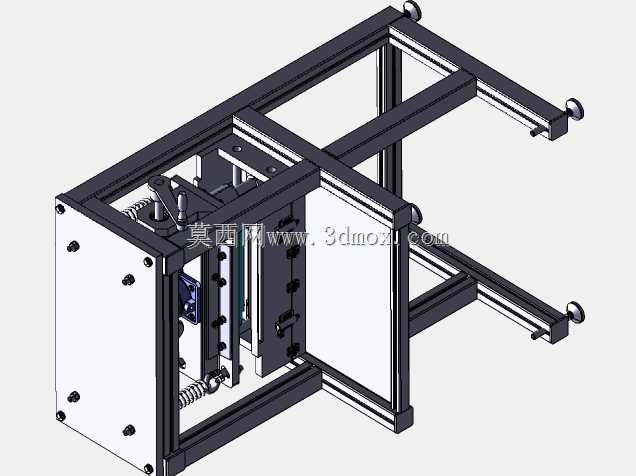

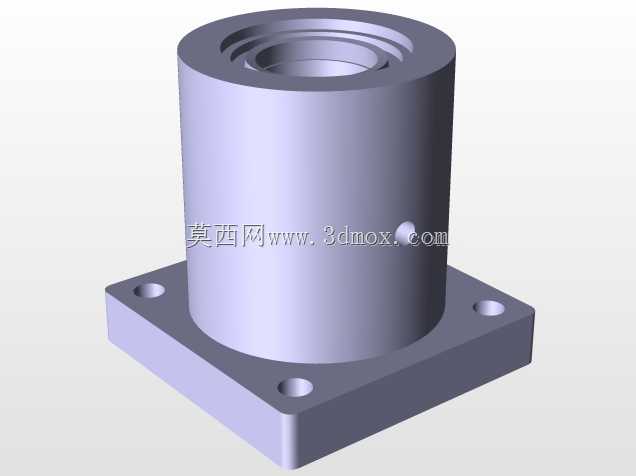

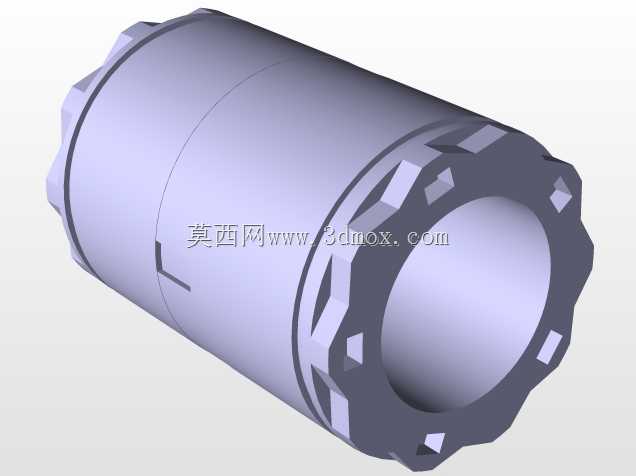

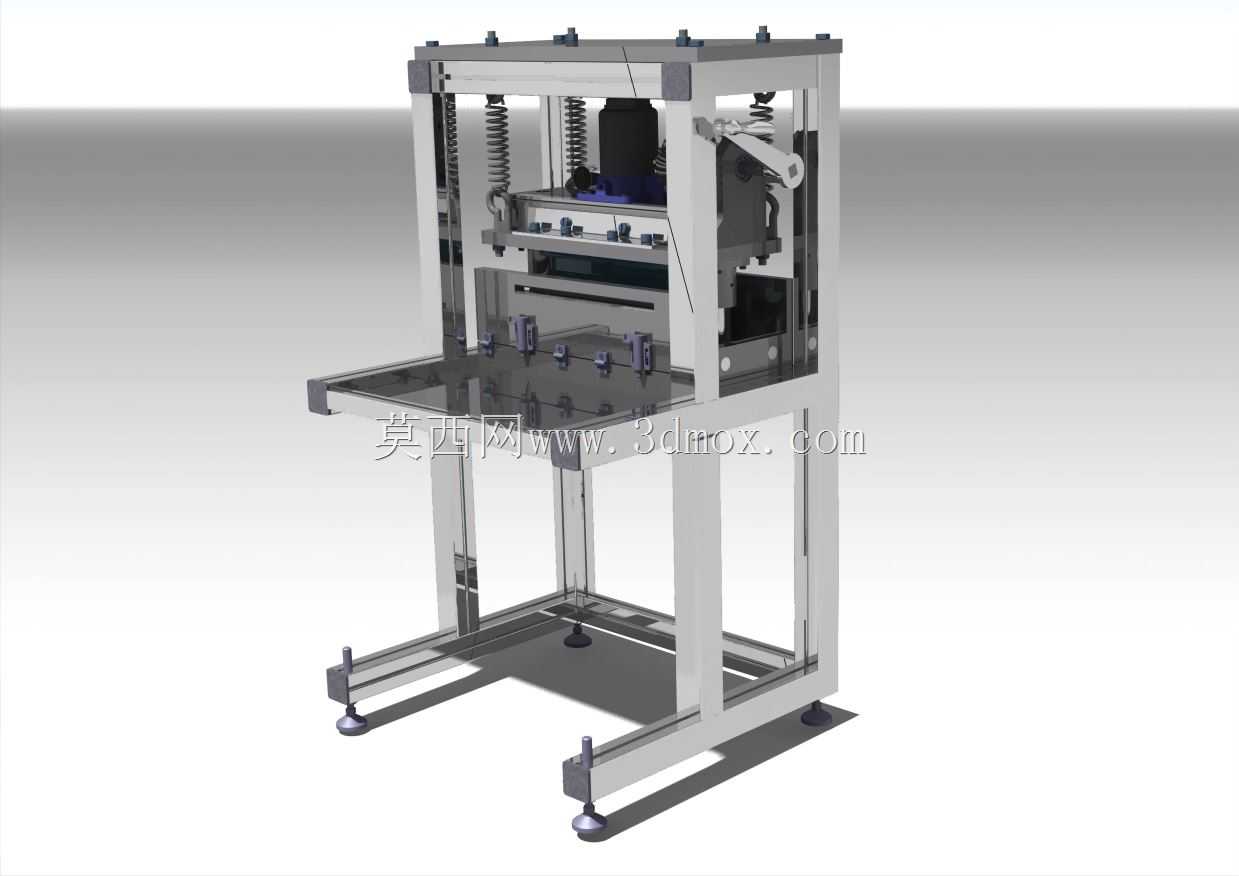

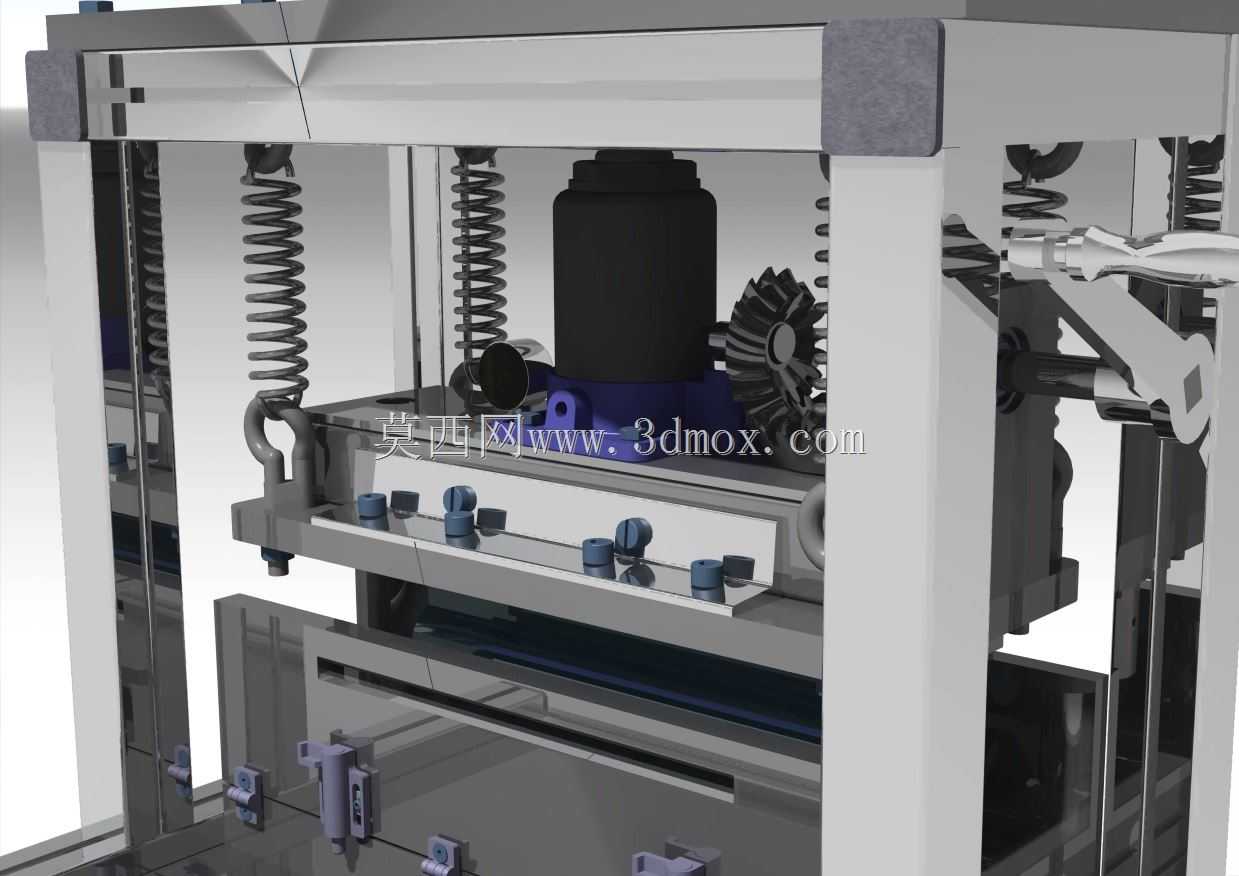

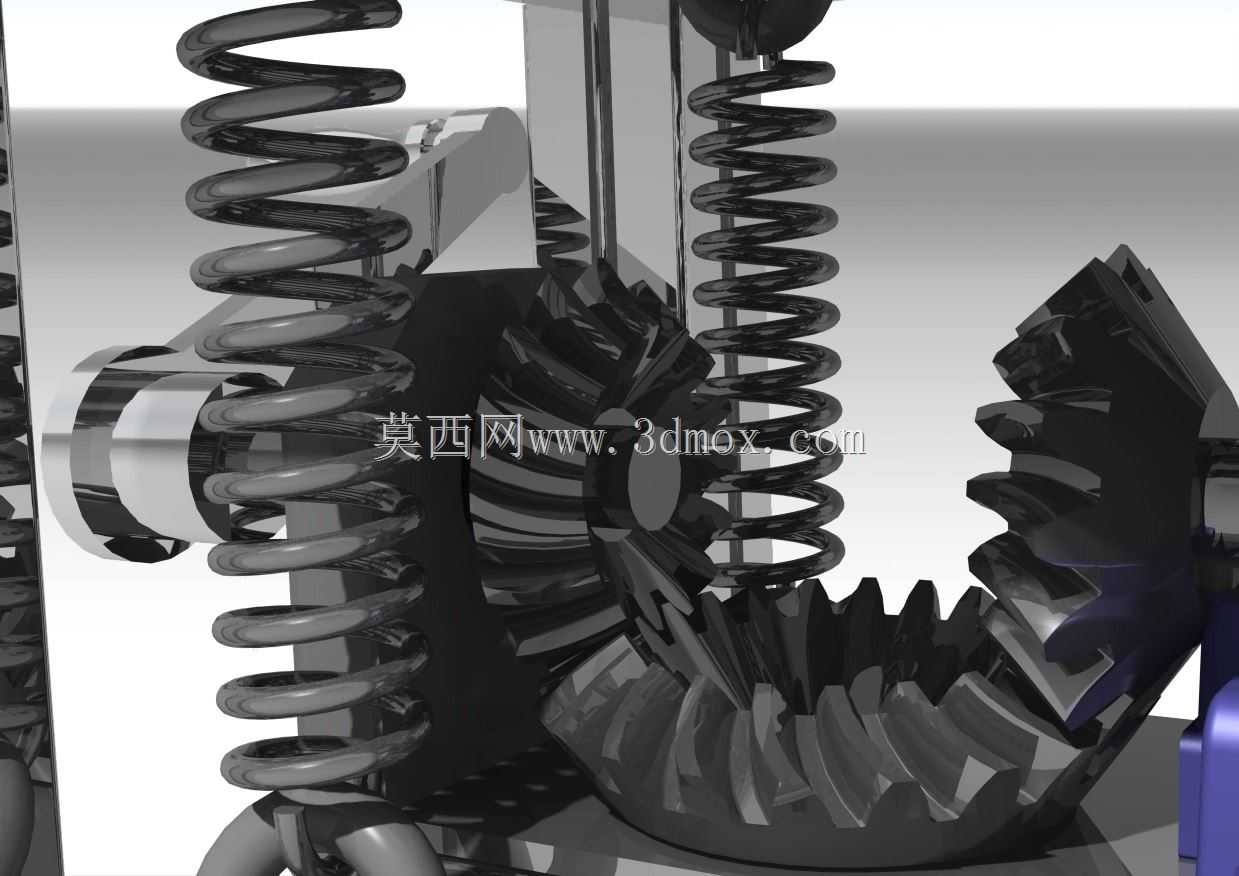

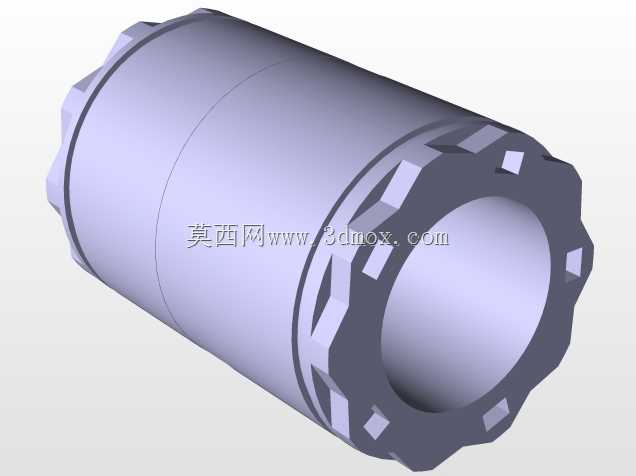

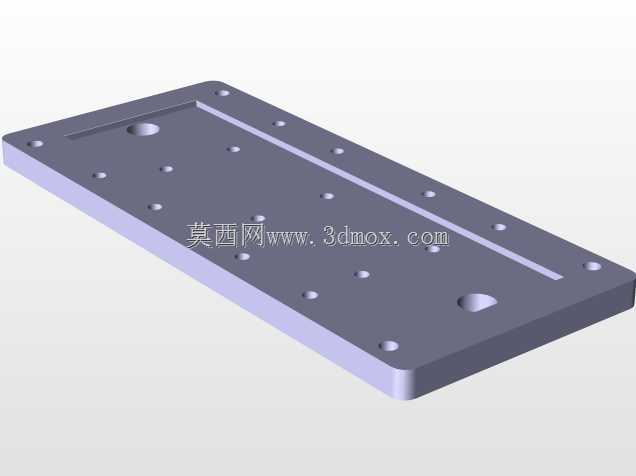

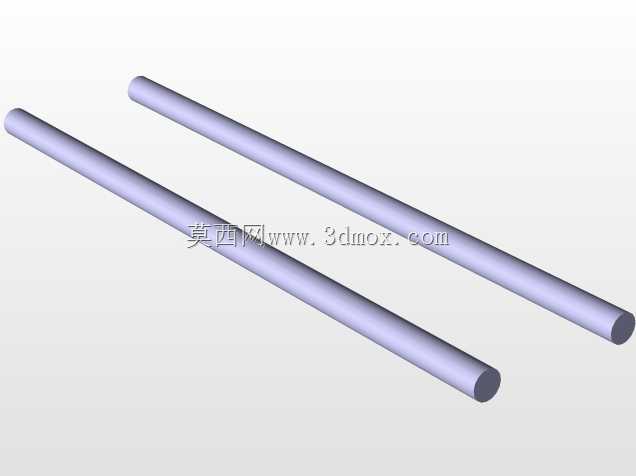

这款20吨规格的立式液压压合设备，主要面向中小批量零部件加工、五金制品成型、小型零部件压装装配等生产场景，可广泛应用于五金加工车间、电子零部件装配线、小型五金件冲压工位、塑料制品压制成型环节，也可用于维修车间的轴类零件压装、轴承拆装、小型工件校直等作业场景，能够替代传统手动压力设备，大幅降低作业人员劳动强度，提升压合作业的压力精度与作业一致性。设备整体采用立式四柱框架式结构设计，主体框架采用标准工业铝型材搭配加厚连接角件组装成型，框架底部配置可调节支撑脚杯，能够适配不平整的车间地面安装需求，安装时无需额外浇筑固定地基，仅需将设备放置在平整硬质地面上，调节四个脚杯高度保证设备台面水平即可投入使用，整体安装边界宽度约800毫米，深度约700毫米，整机高度约1600毫米，占用车间生产面积极小，可灵活放置在生产线旁的零散工位，也可嵌入小型自动化生产线作为压装工位使用。设备的作业台面采用加厚钢板加工而成，台面预留多组T型安装槽，可根据加工需求快速更换不同的压装模具、定位夹具，适配不同外形尺寸的工件加工需求，最大可放置宽度不超过500毫米、深度不超过400毫米的工件，压头的最大下行行程约200毫米，能够满足绝大多数小型工件的压合作业行程需求。设备的驱动单元采用立式液压油缸搭配内置液压站设计，液压系统配置可调节压力阀，作业人员可根据不同工件的压装需求，在0到20吨范围内灵活调节输出压力，避免压力过大压损工件，或是压力不足导致压装不到位的问题；压头两侧配置导向光轴与线性轴承，保证压头下行过程中的同轴精度，避免压头偏移导致工件压装错位，框架上部两侧配置复位弹簧，能够在压合作业完成后带动压头快速复位，提升作业循环效率。设备前部配置延伸式操作台面，可临时放置待加工工件与作业工具，操作侧预留手动操作手柄安装位，作业人员可站在设备正前方完成上下料、压力调节、压合触发等全流程操作，设备的安全防护设计上，框架两侧预留安全光栅安装位，可根据使用需求加装安全防护装置，避免压合作业过程中人员肢体误入压合区域引发安全事故。整体设计兼顾了结构刚性、操作便捷性与安装灵活性，既可以作为独立作业设备完成单工序压合作业，也可以通过简单改造接入自动化生产线，实现压装工序的自动化作业，相比传统大型液压机，这款设备采购成本更低、能耗更小、维护难度更低，非常适合中小型加工企业、维修车间、小批量定制化生产场景使用。
