立式四柱气动压力加工设备结构设计

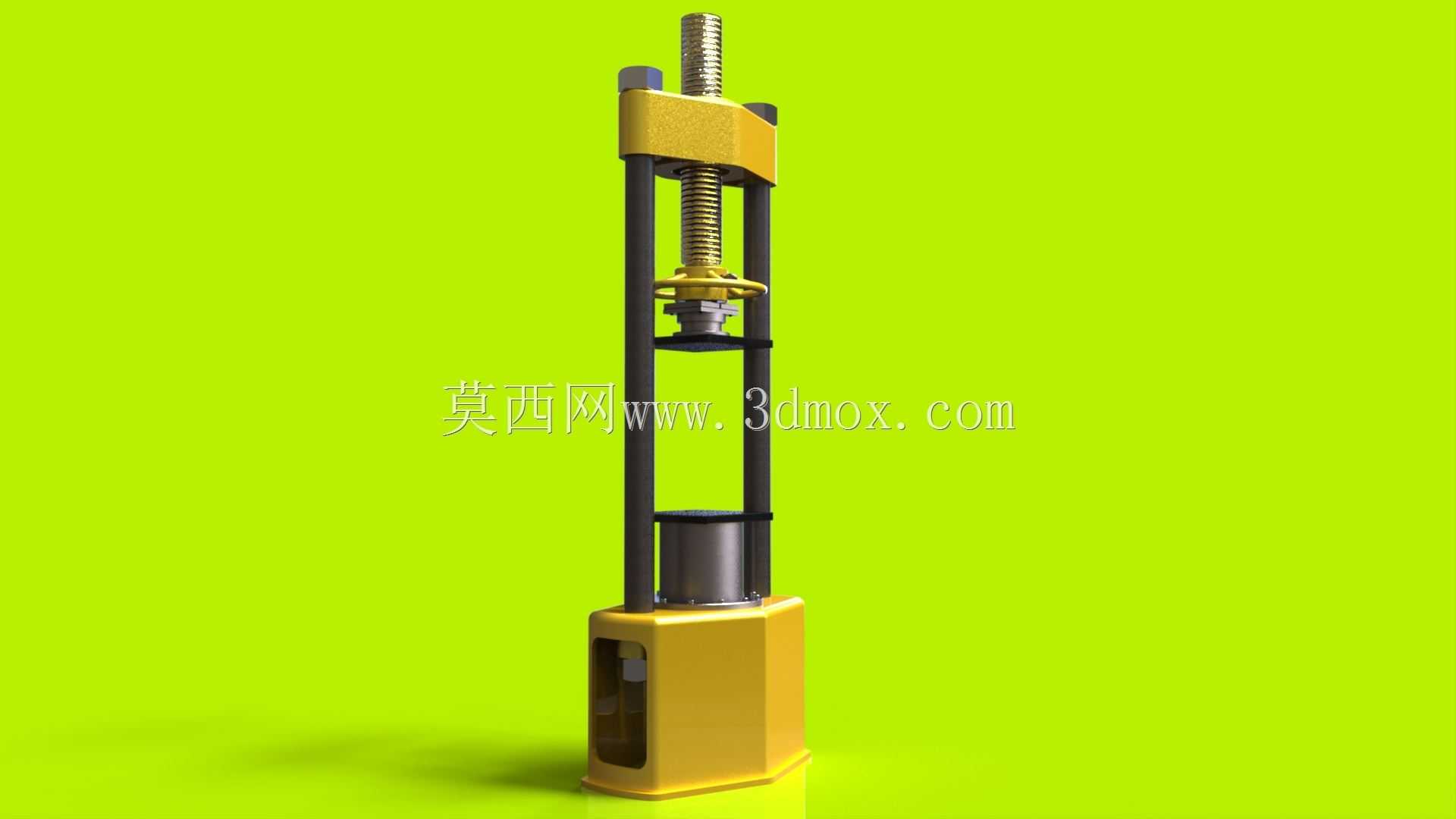

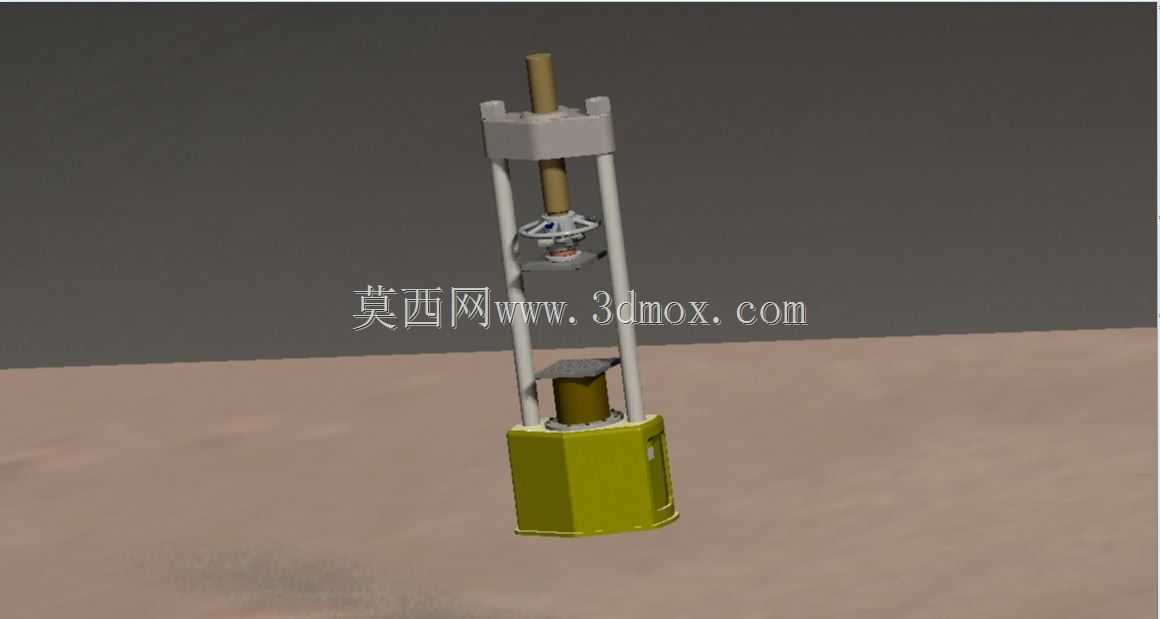

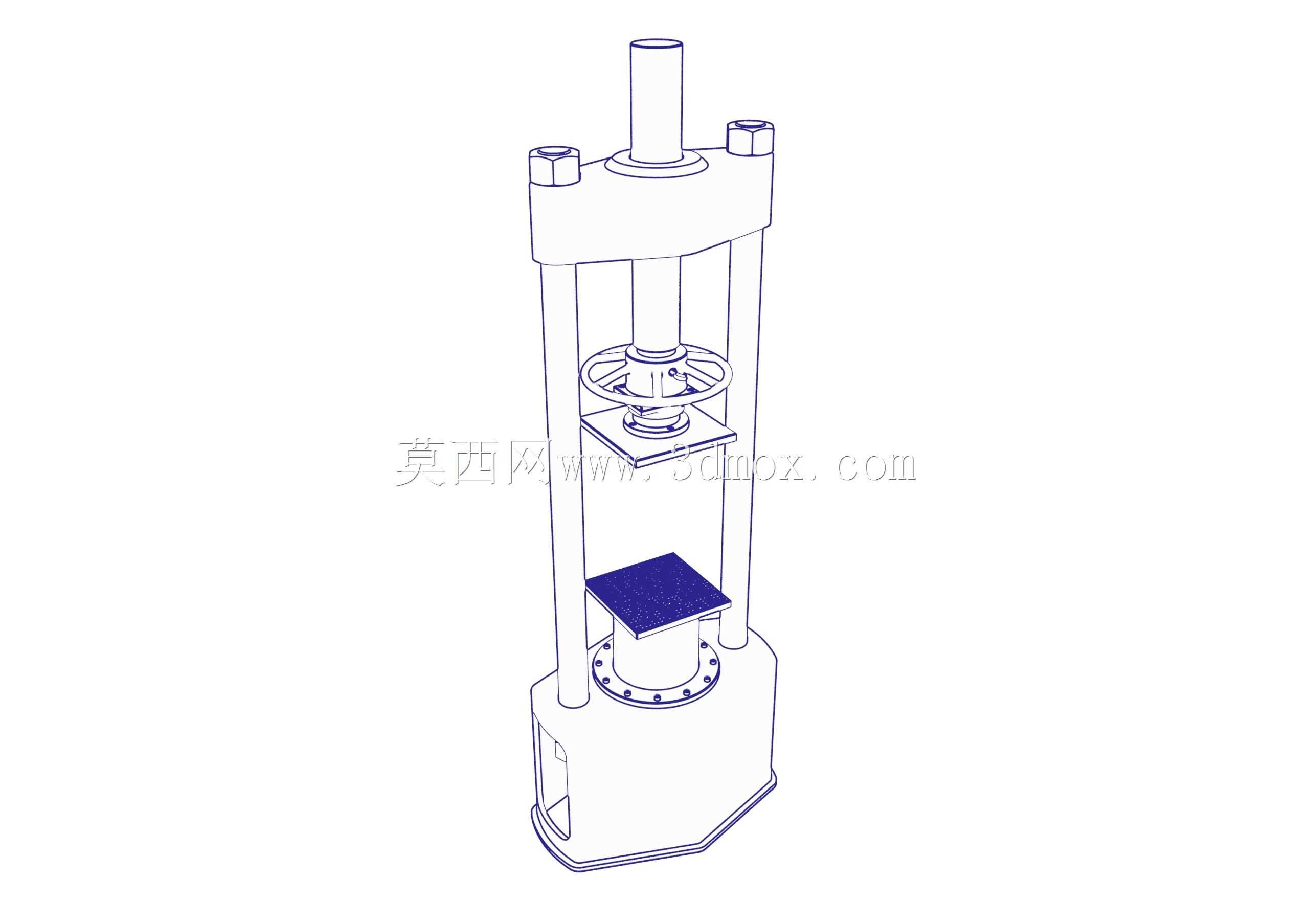

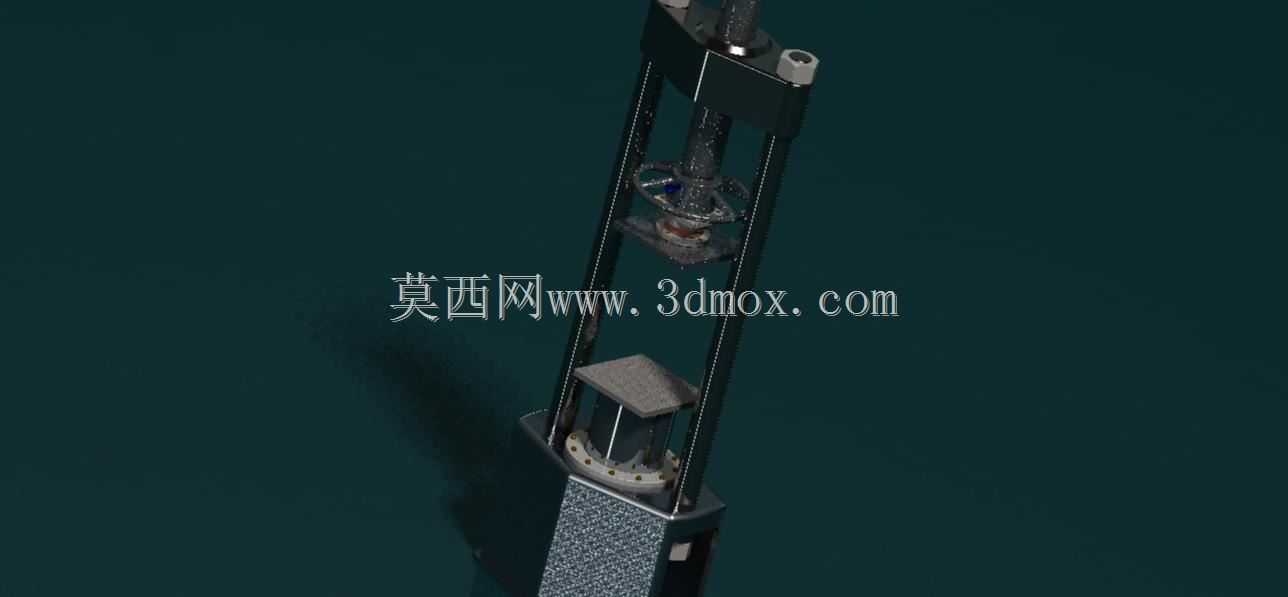

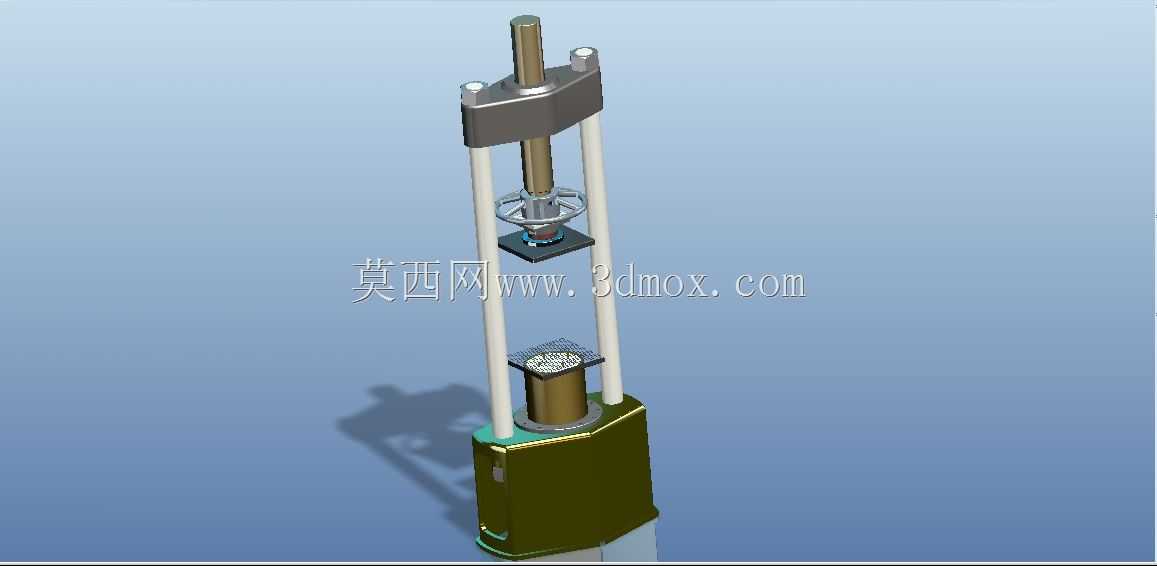

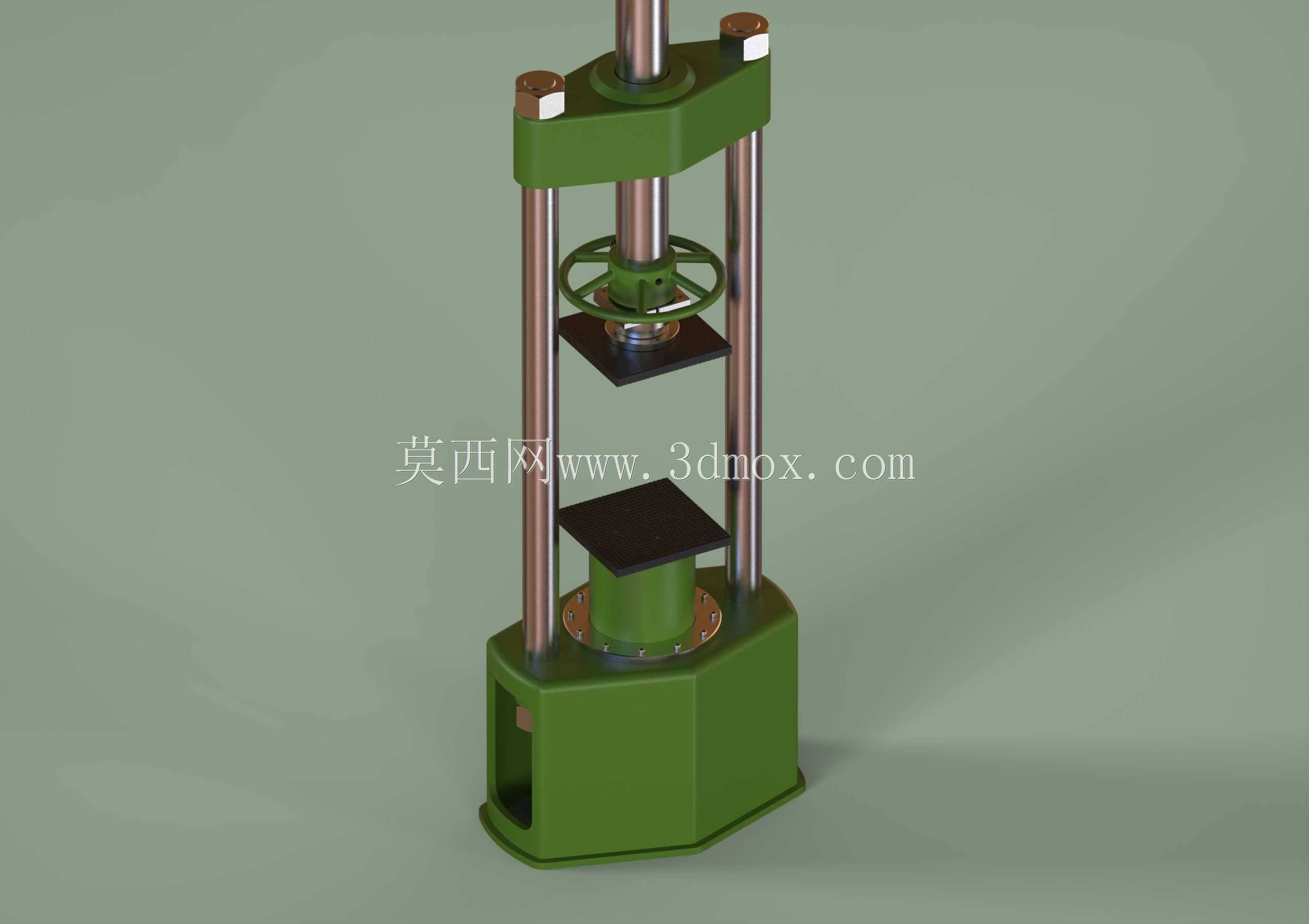

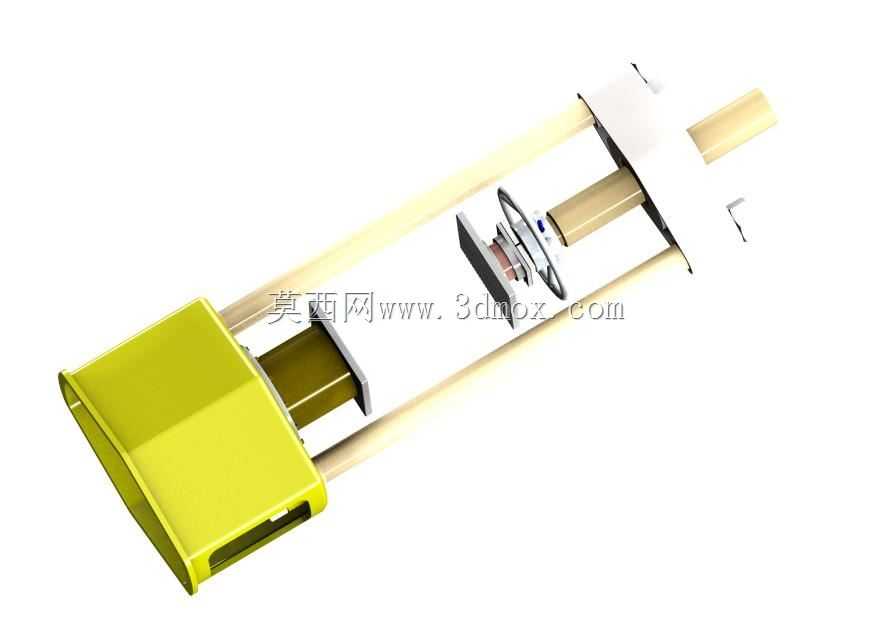

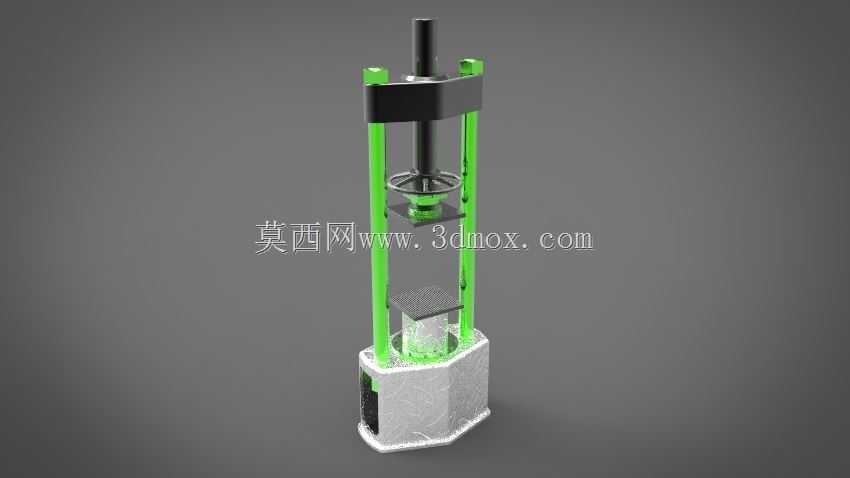

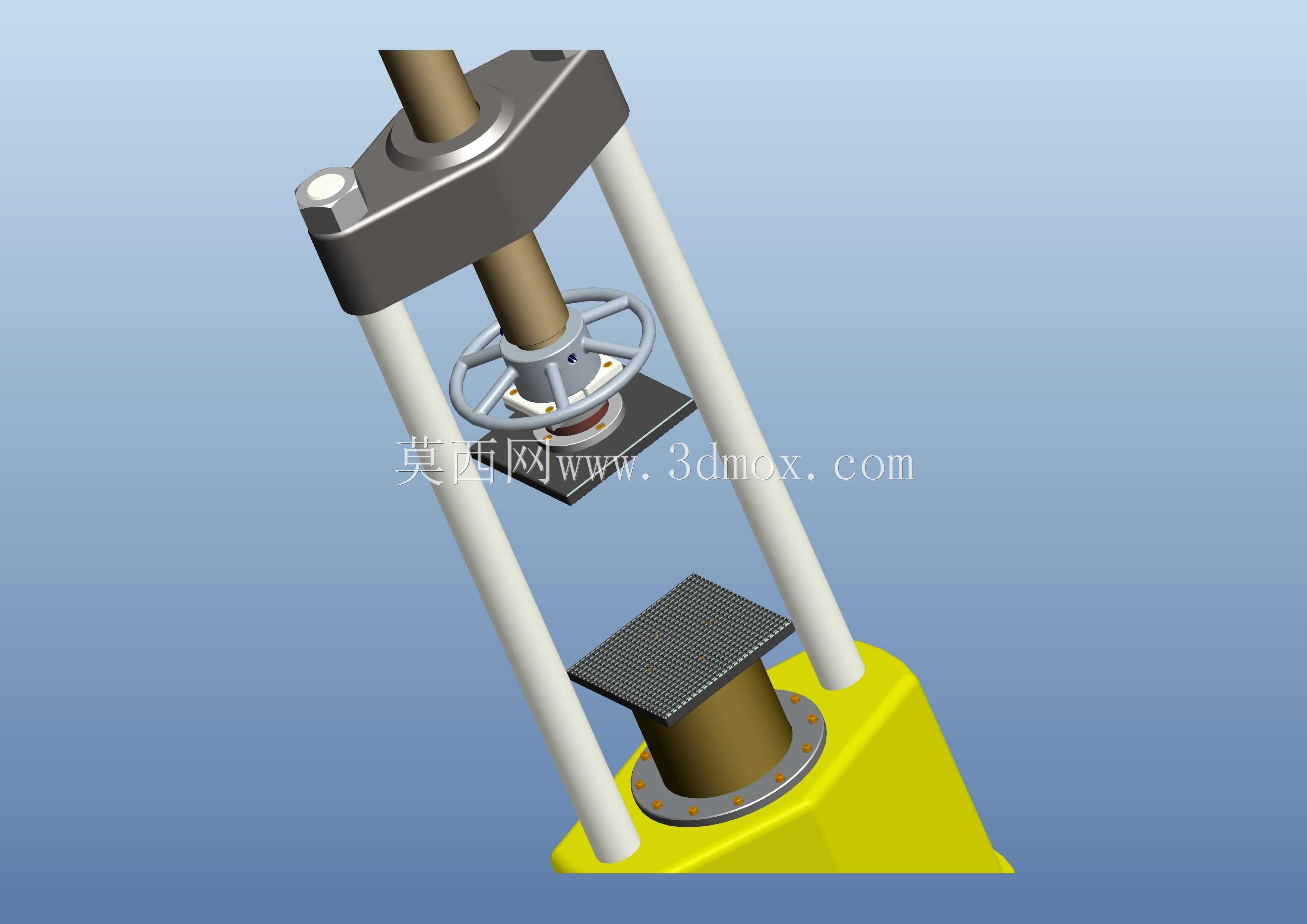

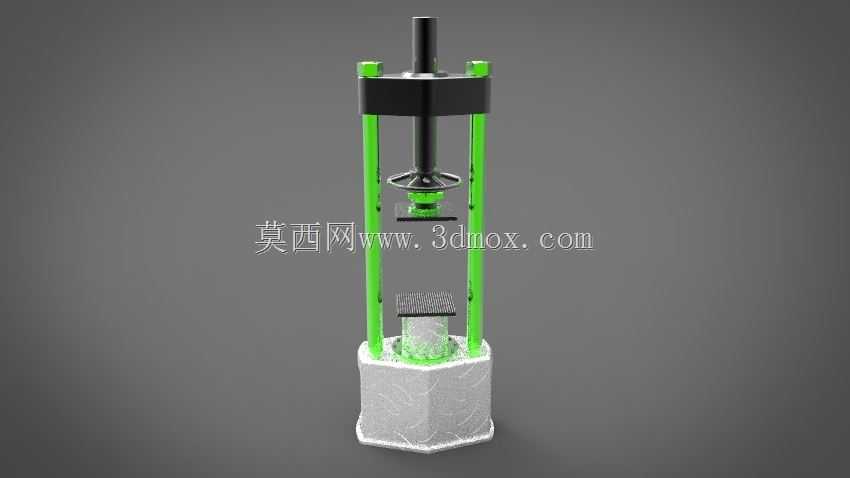

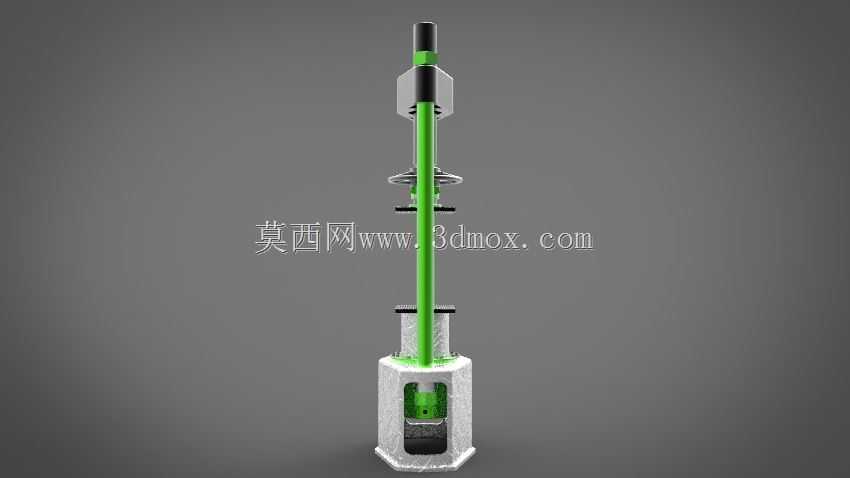

这款立式四柱气动压力设备，主要面向中小零部件的压装、冲压、成型、铆接等加工场景，广泛应用于五金零件加工、电子元器件装配、小型塑料制品压合、汽配小部件铆接等生产环节，可替代手动压接工具与部分小型液压压机，适配小批量多批次的柔性生产需求，在小型加工车间、装配流水线、维修工坊等场景中都能发挥稳定的施压作用。设备整体采用立式四柱框架结构，四根垂直导向立柱连接顶部气缸安装座与底部机身基座，形成高刚性的承载框架，这种结构设计能够保证施压过程中动压板的运动垂直度，避免偏载导致的施压精度下降，同时四柱布局预留了充足的操作空间，方便操作人员上下料、调整工件位置，也适配配套的简易工装夹具安装。设备核心施压单元为顶部立式安装的气动缸，通过压缩空气作为动力源驱动压杆上下运动，相比液压驱动设备，气动驱动具备响应速度快、工作介质清洁无泄漏风险、维护成本低的特点，适合对清洁度有一定要求的装配场景；动压板与立柱之间配置导向套结构，降低运动摩擦阻力，同时提升压头下行的重复定位精度，压头下方配置可更换的工装安装位，可根据不同加工需求更换平压头、成型压头、铆接头等不同作业端头。设备底部为一体式铸造基座，内部集成气动控制元件的安装空间，基座台面设置T型槽结构，方便固定下模或者工件定位工装，基座底部预留安装固定孔位，可直接固定在车间地面或者专用工作台上，避免施压过程中设备出现位移晃动。设备中部配置手动调节手轮结构，可根据不同工件的高度尺寸调整上限位位置，适配不同高度规格的工件加工需求，无需额外更换垫块即可完成一定尺寸范围内的工件加工作业，气动控制回路可配置手动换向阀或者脚踏控制阀，方便操作人员根据作业习惯选择操控方式，施压行程范围内可设置多段限位，满足不同压入深度、不同成型高度的工艺要求。整体结构设计兼顾刚性与操作便利性，气动驱动的特性让设备启停迅速，作业过程无油污污染，适合对生产环境洁净度有要求的电子、小家电装配场景，同时四柱结构的高刚性能够保证长时间施压作业下的结构稳定性，减少结构变形带来的加工精度误差，设备整体占地尺寸紧凑，无需复杂的地基安装即可投入使用，适合中小型生产单位快速部署投产。
