球笼式等速万向传动接头结构设计

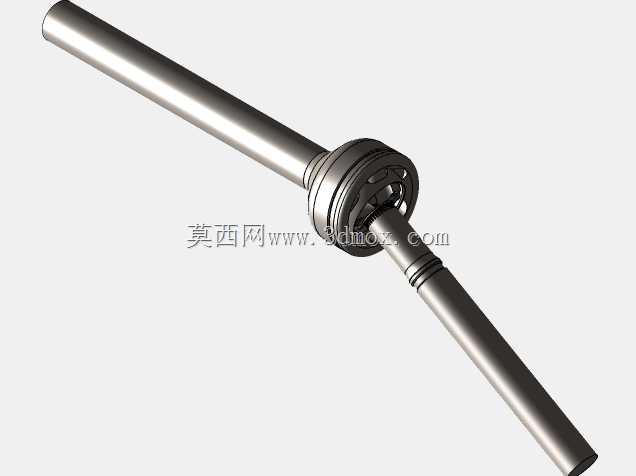

该等速万向传动接头广泛应用于乘用车辆、商用车辆的转向驱动桥系统中，是前置前驱车型、四轮驱动车型传动系统的核心组成部件，主要承担发动机输出扭矩向驱动轮传递的功能，同时可适应车辆行驶过程中悬架跳动、转向动作带来的轴间夹角动态变化，保证动力传递过程中输入轴与输出轴转速始终保持一致，避免普通十字轴万向节存在的转速波动、附加载荷、传动抖动等问题，大幅提升车辆行驶的平顺性与传动系统部件使用寿命。

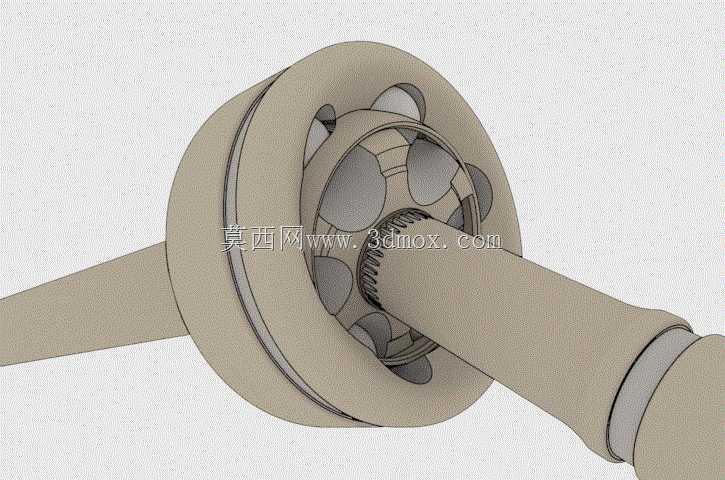

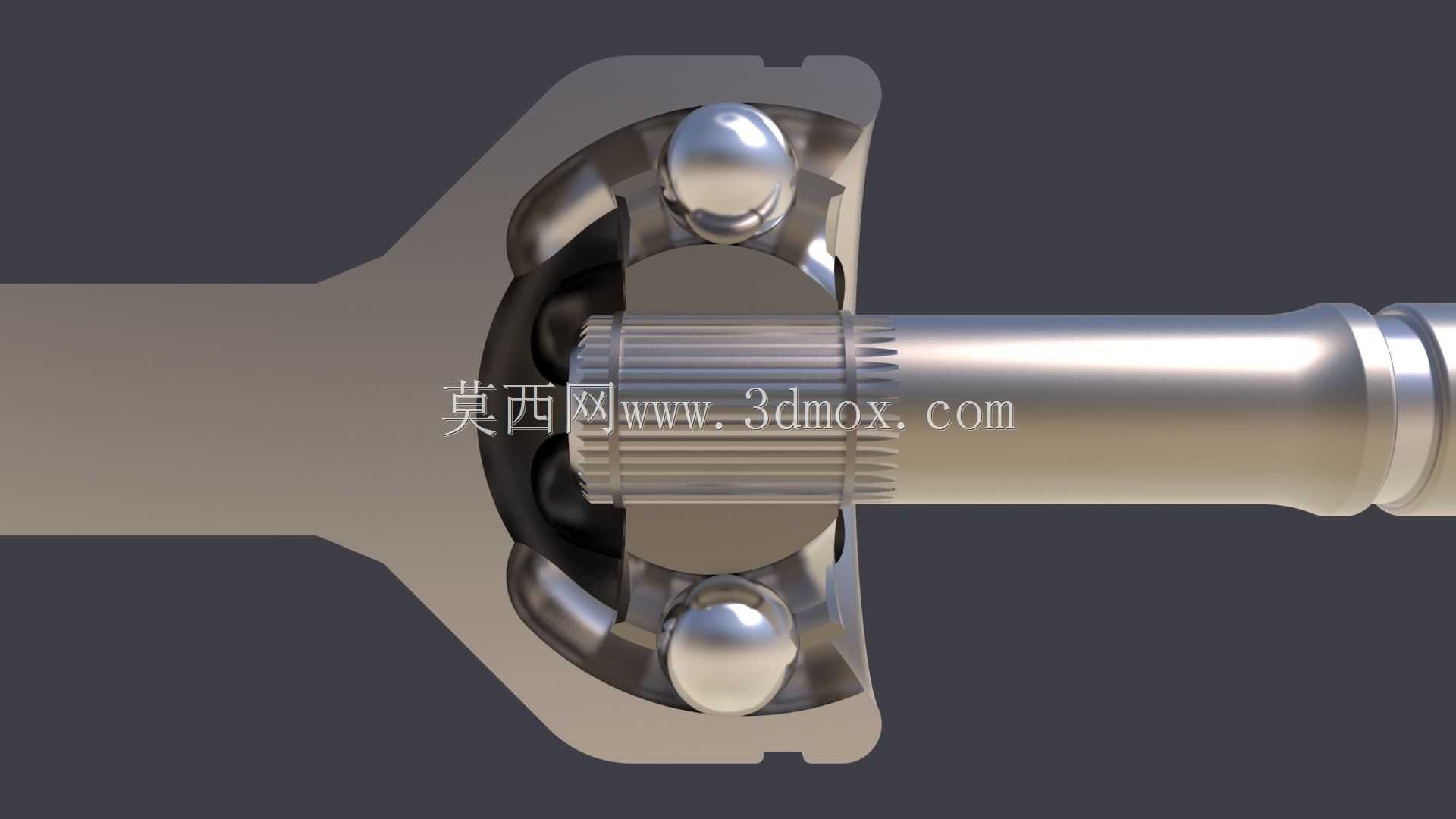

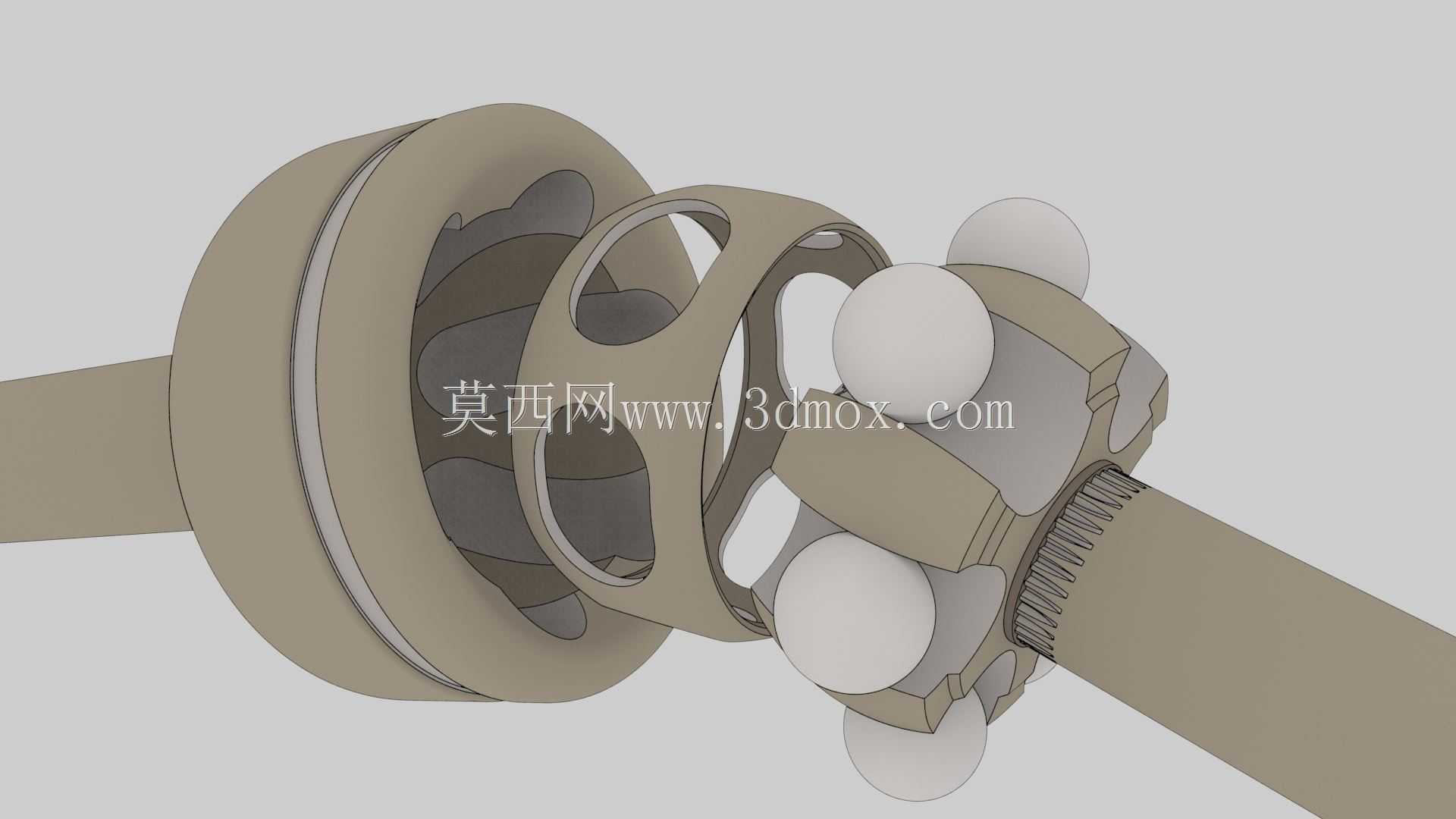

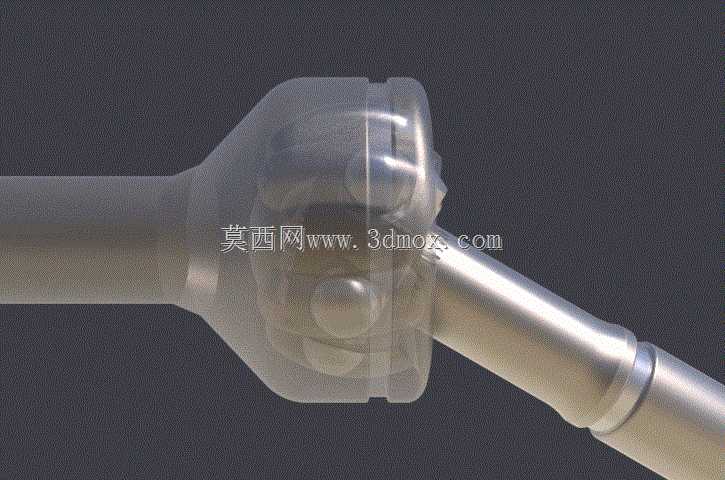

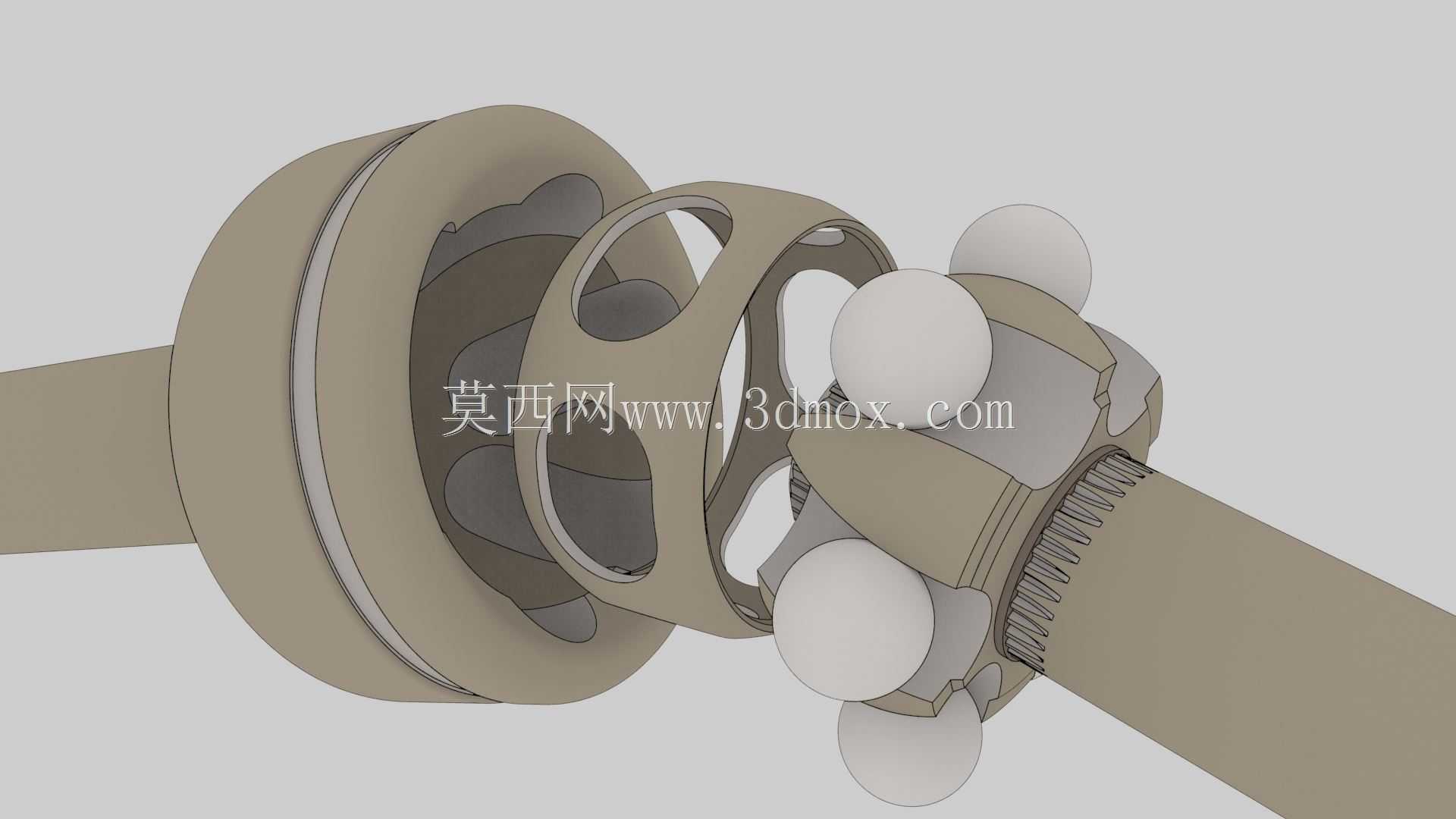

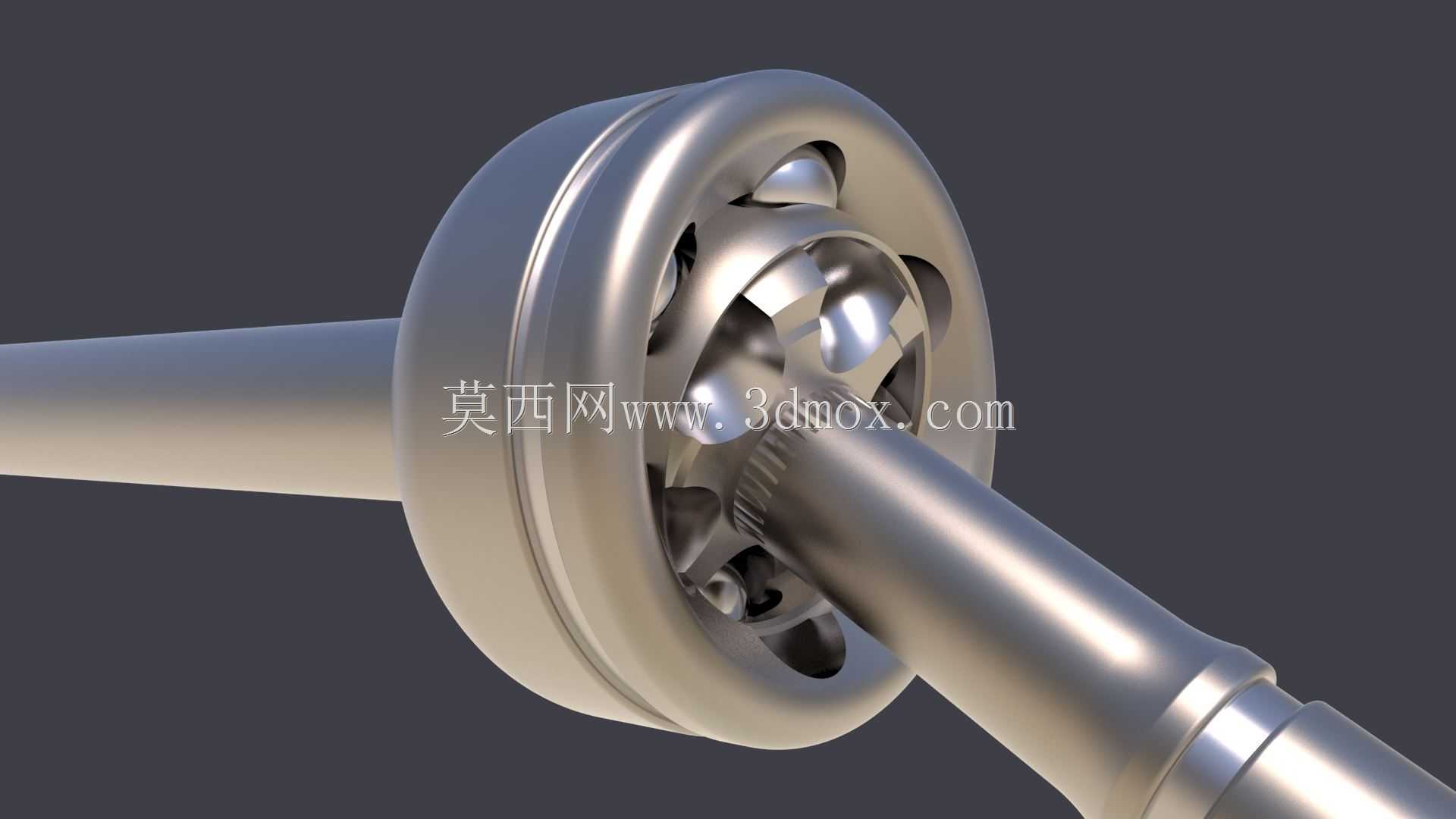

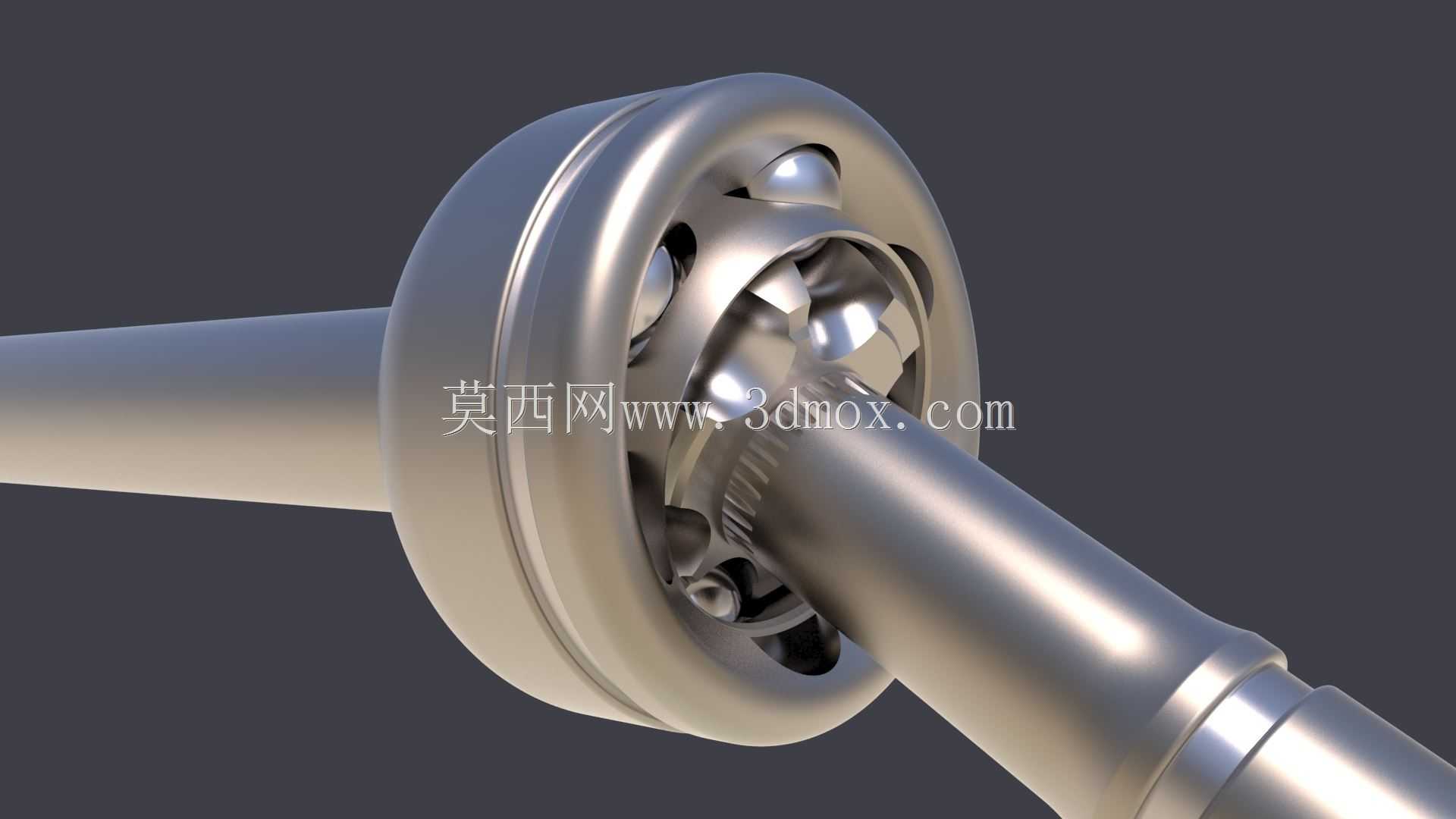

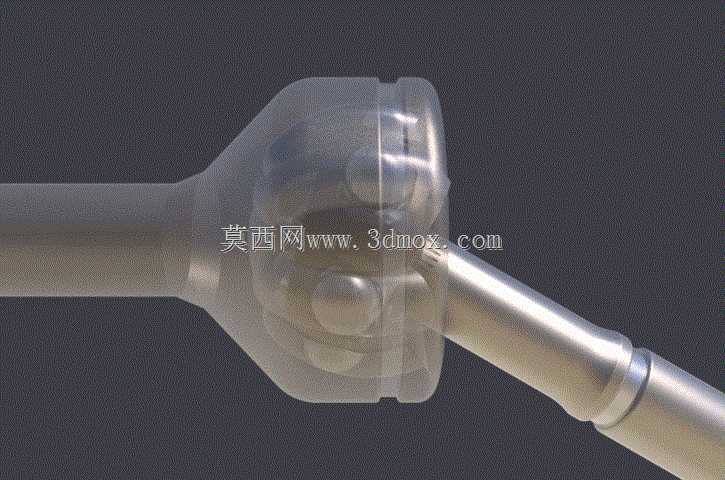

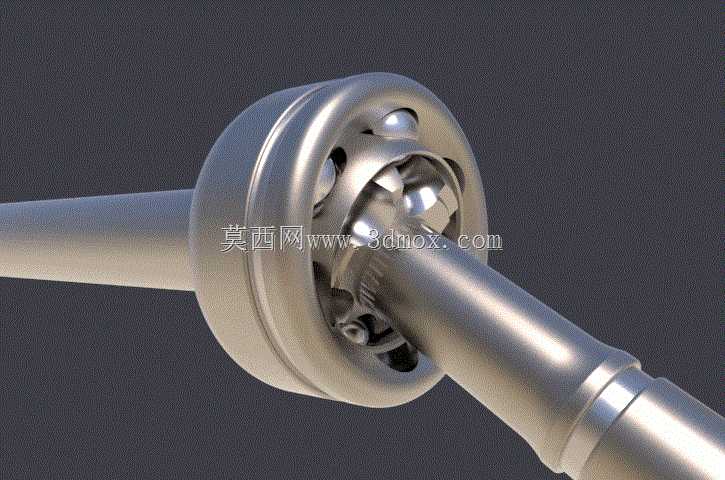

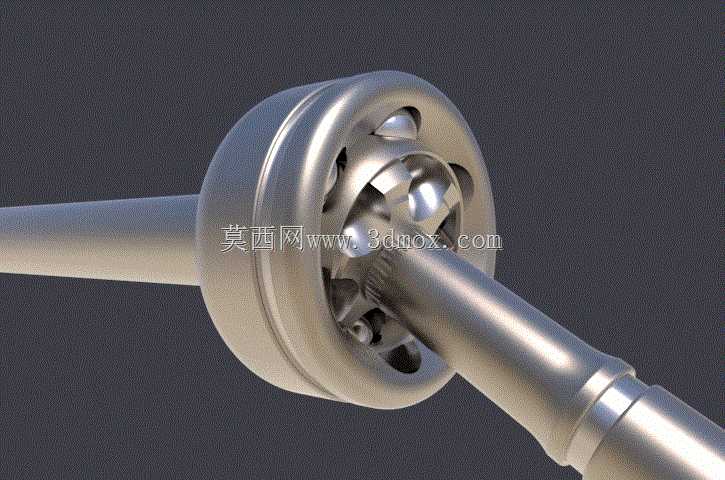

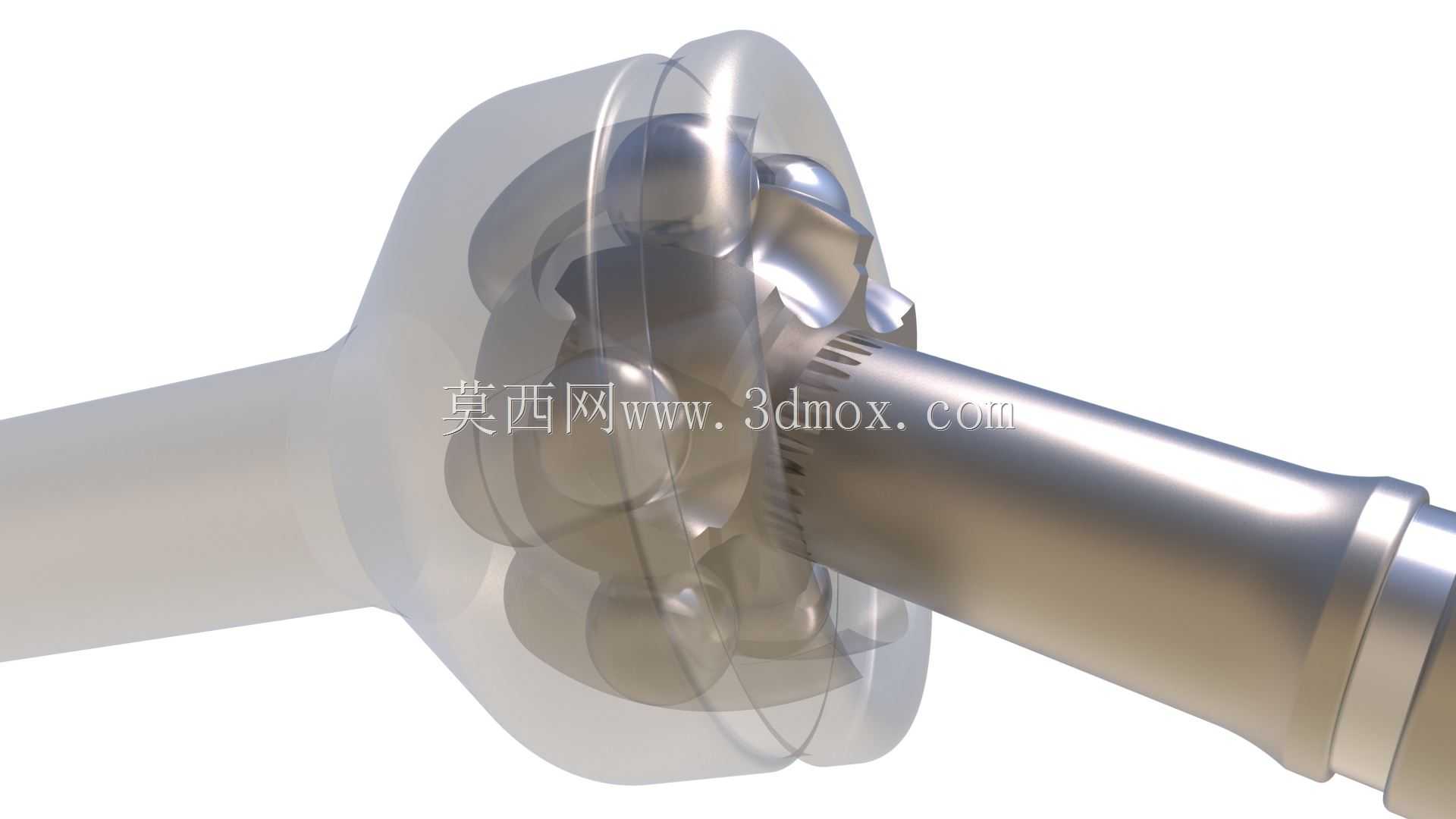

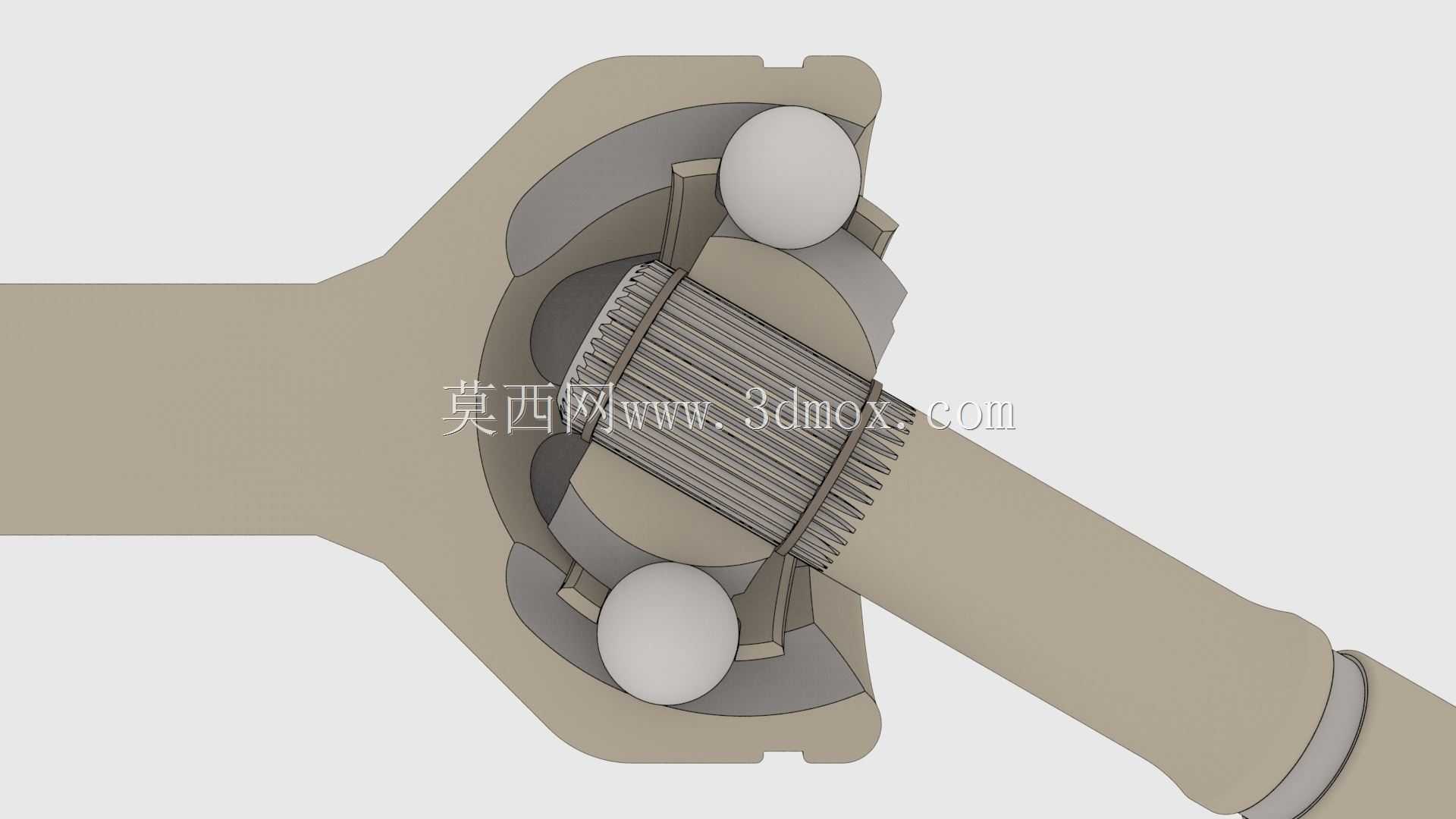

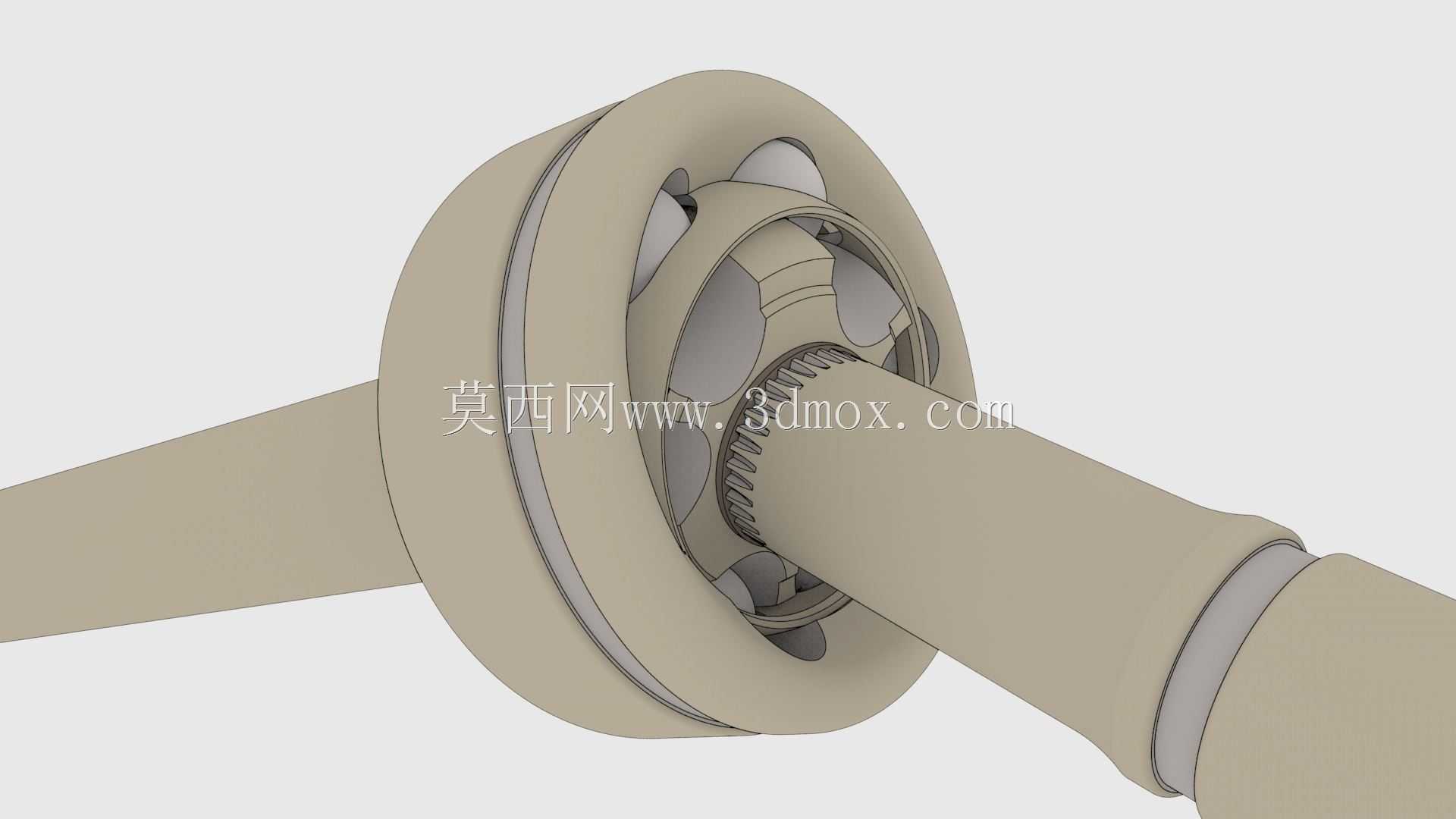

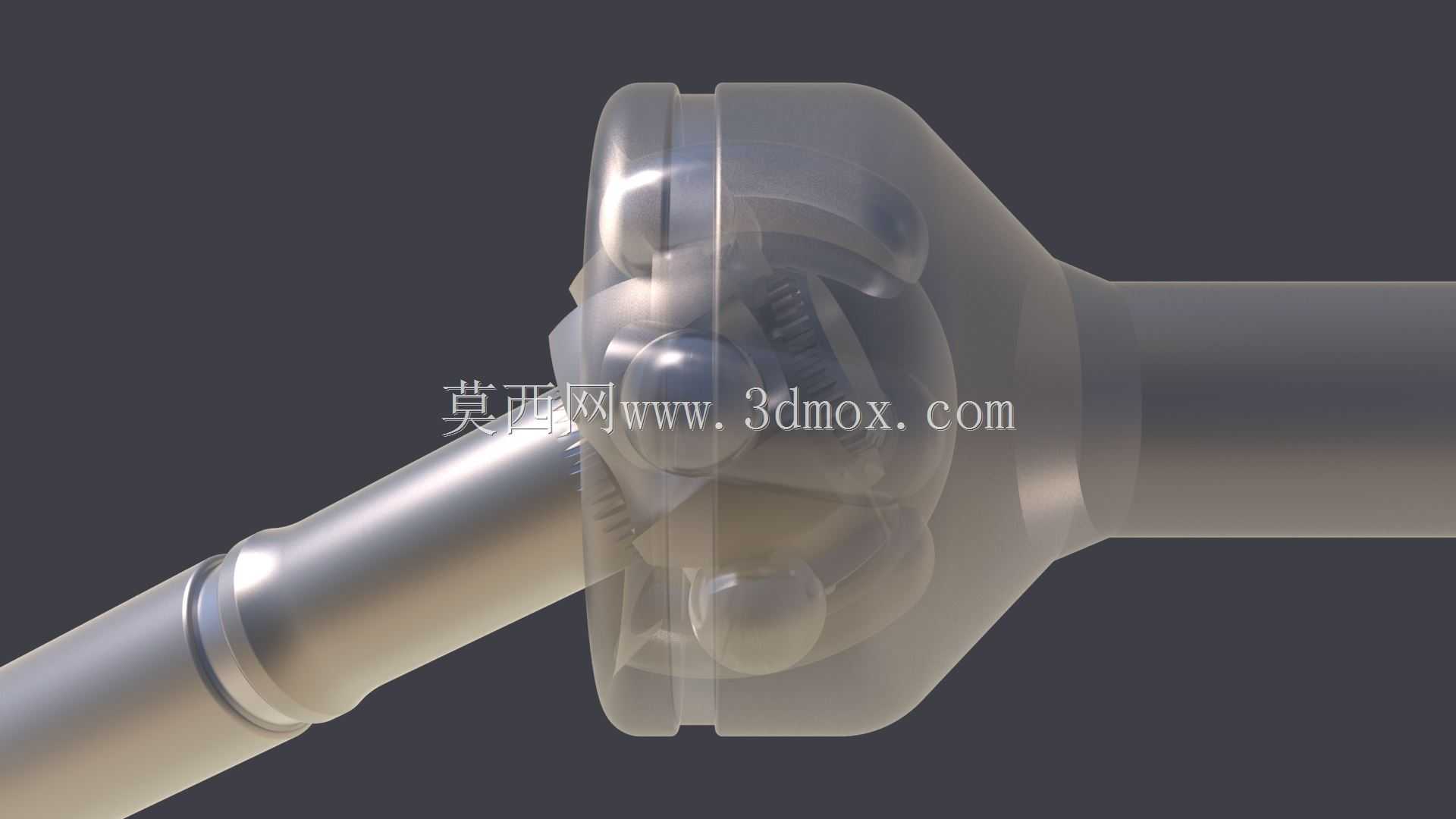

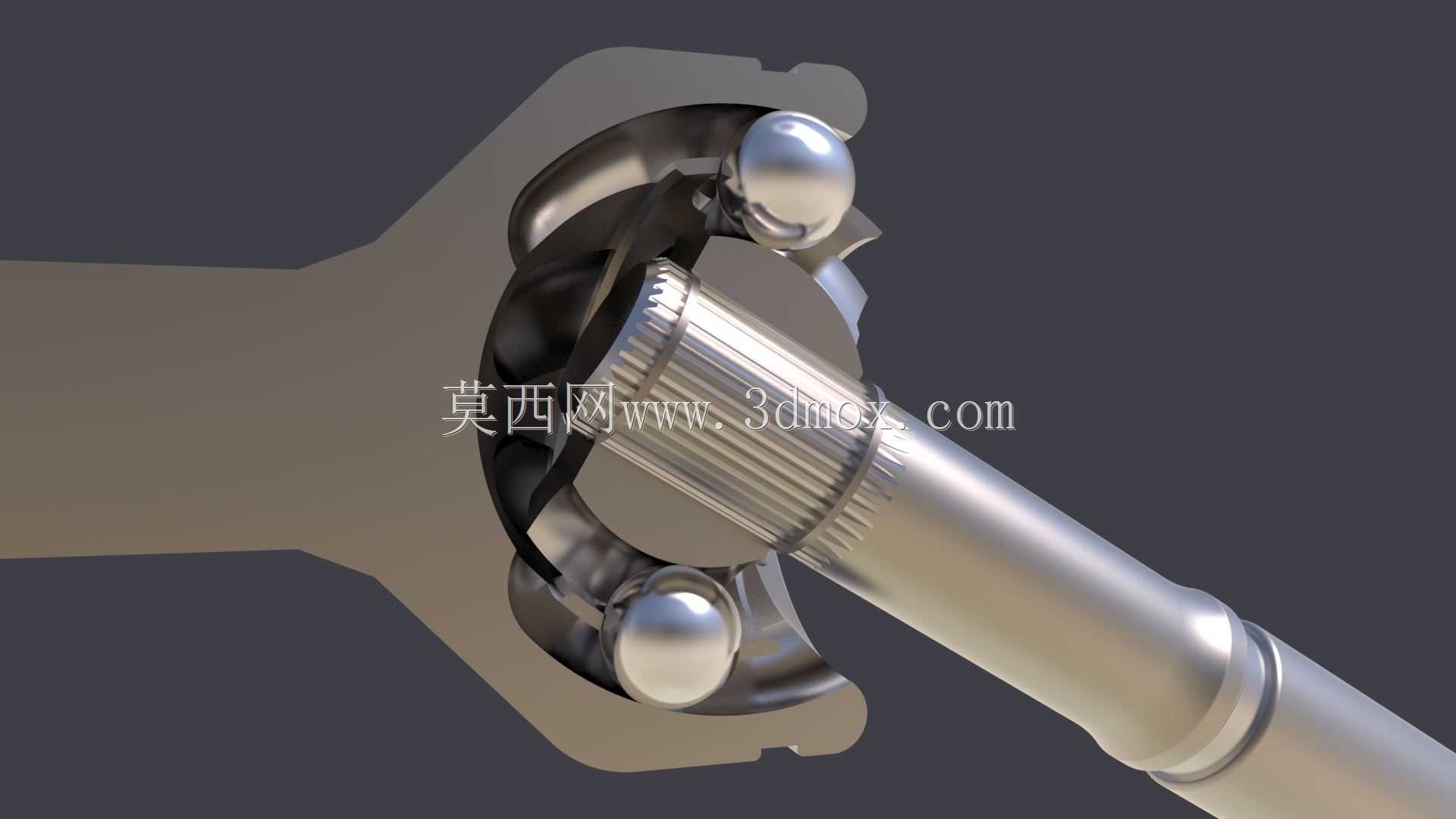

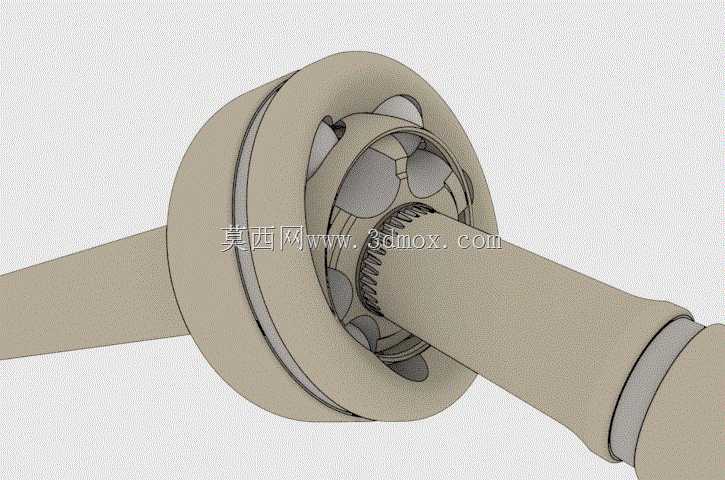

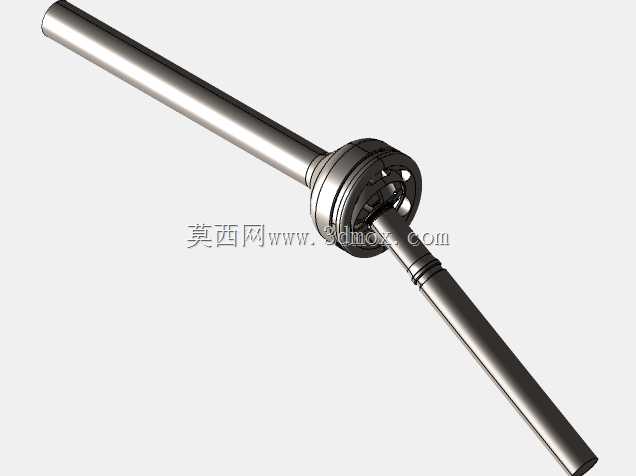

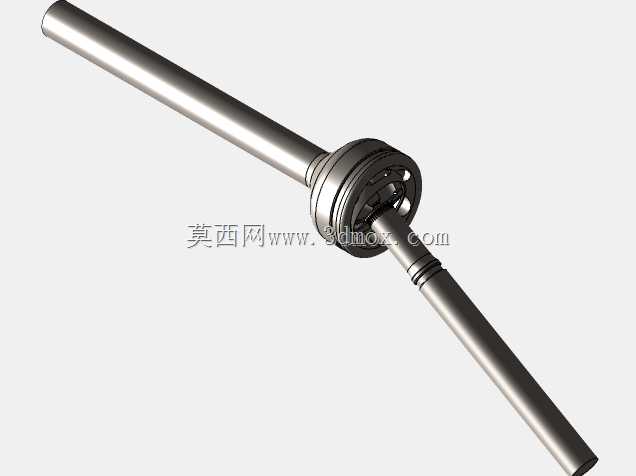

该接头整体采用钟形壳-星形套-钢球-保持架的经典球笼式结构，钟形壳内部加工有六道均匀分布的弧形内滚道，与输入轴端的星形套外表面六道弧形外滚道一一对应，六颗传动钢球分别嵌装在内外滚道形成的配合槽内，保持架为环形球面结构，周向开设六个对应窗口将钢球约束在固定位置，确保所有钢球始终处于输入轴与输出轴夹角的角平分面上，从结构原理上实现等速传动的核心要求。该结构允许两轴之间最大形成45度的工作夹角，可完全覆盖车辆转向时前轮的最大转角需求，同时适配悬架上下跳动带来的轴间角度变化，在全角度工况下都能保持稳定的扭矩传递能力，不会出现传动卡滞、扭矩中断的问题。

在设计层面，该结构充分考虑了传动载荷的均匀分布特性，六颗钢球同时参与扭矩传递，单颗钢球承受的接触应力被有效降低，整体承载能力相比传统三球销式万向节提升40%以上，可适配大扭矩输出的动力总成配置。滚道采用圆弧截面设计，与钢球的接触为面接触形式，配合合理的接触角设计，可同时承受传动过程中的径向载荷与轴向载荷，无需额外增设推力轴承结构，大幅简化了轮端传动的结构复杂度。外形设计上，钟形壳外部采用光滑回转面结构，可适配橡胶防尘罩的安装需求，避免防尘罩在大角度摆动过程中出现异常磨损，有效阻挡外界泥沙、水汽进入接头内部，保证内部润滑脂的密封性能，延长部件的维护周期与使用寿命。安装边界方面，输入轴端采用标准花键连接结构，可与差速器输出端、轮毂轴承单元实现标准化适配，输出轴杆部采用等直径设计，可根据不同车型的轮距需求调整轴段长度，整体结构的安装接口符合主流乘用车的通用尺寸规范，可直接适配多数前置前驱车型的传动系统改装与替换需求。
