V型八缸汽车动力总成结构展示

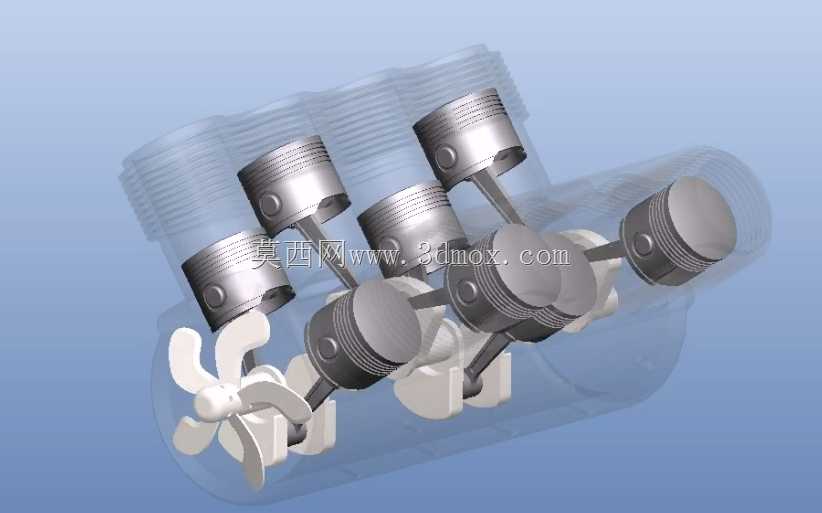

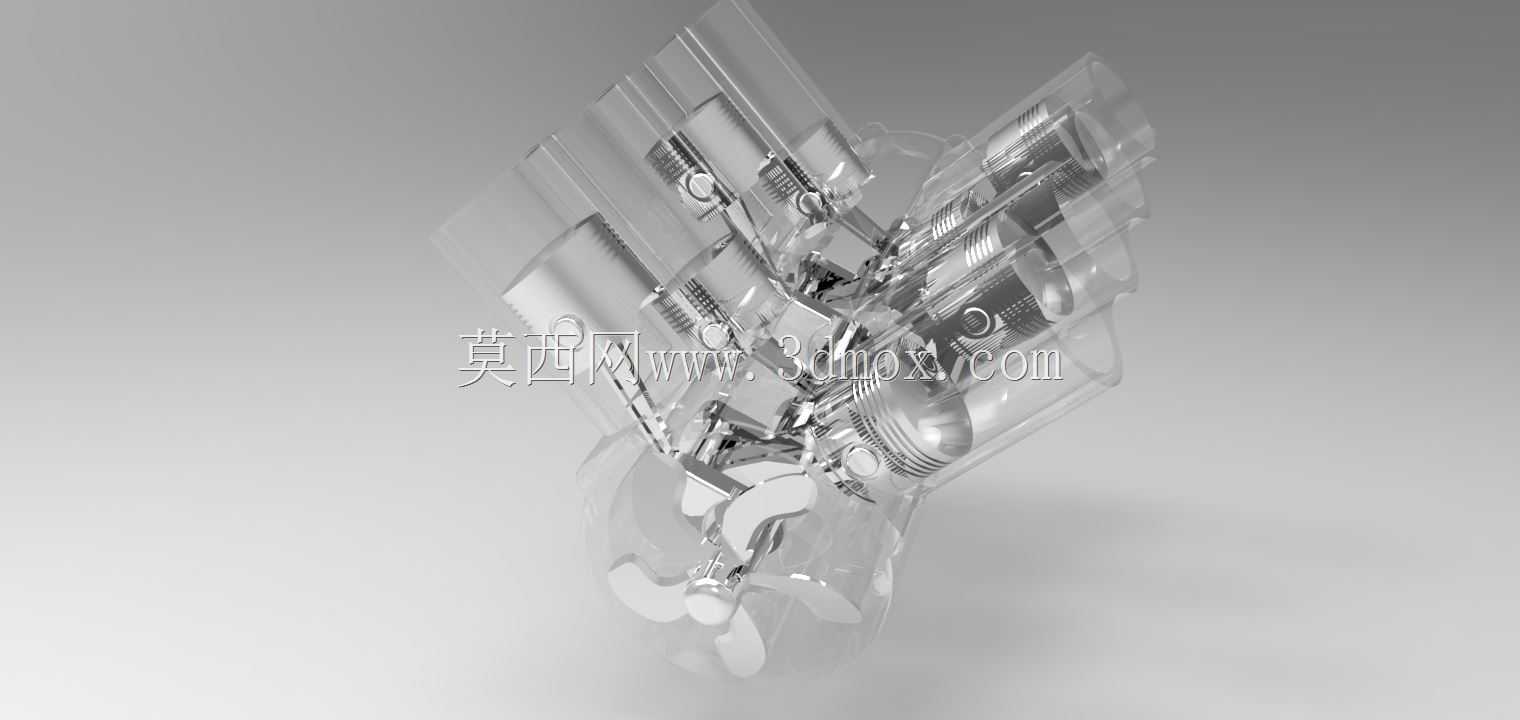

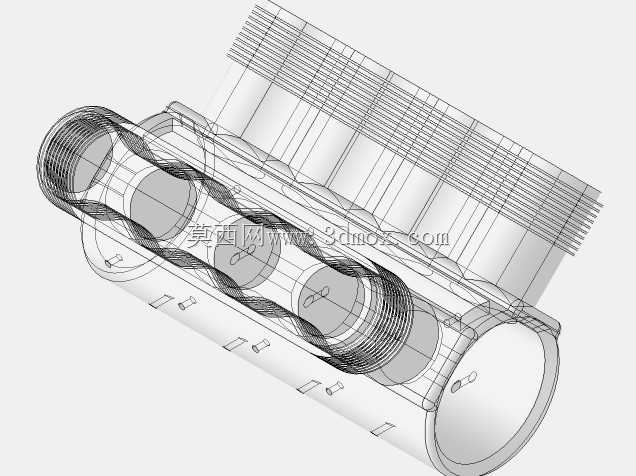

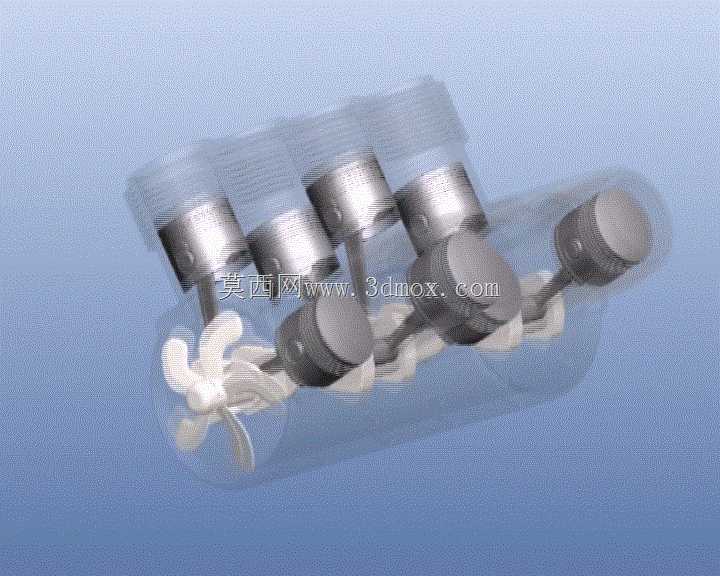

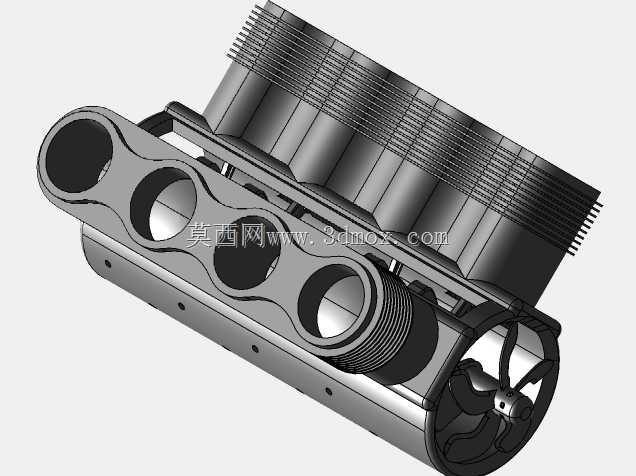

这款V型八缸动力装置是大排量乘用车辆、高性能跑车以及重型特种作业车辆的核心动力输出部件，在民用高性能乘用车领域，它能够为车辆提供充沛的低扭输出与高转速区间的持续动力储备，满足车辆急加速、高速巡航以及复杂路况下的动力需求；在特种作业装备领域，它可以为重型工程机械、应急发电设备、大型农用作业机械提供稳定的持续动力输出，适配长时间高负荷的作业工况。整套动力装置采用经典的90度V型气缸夹角布局，这种布局能够有效平衡活塞往复运动产生的一阶与二阶振动，降低动力运行过程中的整机抖动，同时缩短整机的轴向长度，优化动力舱的空间占用比例，方便整车布置时匹配变速箱、冷却系统、进排气组件的安装位置。从结构设计来看，模型完整还原了曲柄连杆机构、活塞组件、配气端连接结构以及前端冷却风扇的装配关系，每一组活塞都通过活塞销与连杆小头连接，连杆大头与曲轴的连杆轴颈配合，当气缸内混合气燃烧膨胀推动活塞做往复直线运动时，连杆会将动力传递给曲轴，将直线运动转换为旋转运动对外输出扭矩。设计过程中充分考虑了各部件的安装边界，曲轴的主轴颈位置预留了与缸体主轴承座的配合间隙，活塞环槽位置对应气环与油环的安装尺寸，连杆大头的剖分结构采用斜切口设计，方便装配时从气缸端完成连杆与曲轴的配合安装，前端的冷却风扇与曲轴皮带轮端连接，随曲轴运转同步驱动空气流经散热水箱，为整机提供持续的冷却散热能力。整机的外形尺寸适配常规大排量车型的动力舱安装空间，两侧气缸列的进排气接口位置预留了足够的管路布置空间，油底壳的结构造型兼顾了储油容量与整车底盘的离地间隙要求，避免车辆通过复杂路况时出现油底壳磕碰损坏的问题。各运动部件之间都预留了合理的配合间隙，既保证运转过程中不会出现部件干涉卡滞，也能通过间隙留存润滑油膜，降低部件磨损，延长整机的使用寿命。
