双工位封闭式机舱构件自动焊接工作站

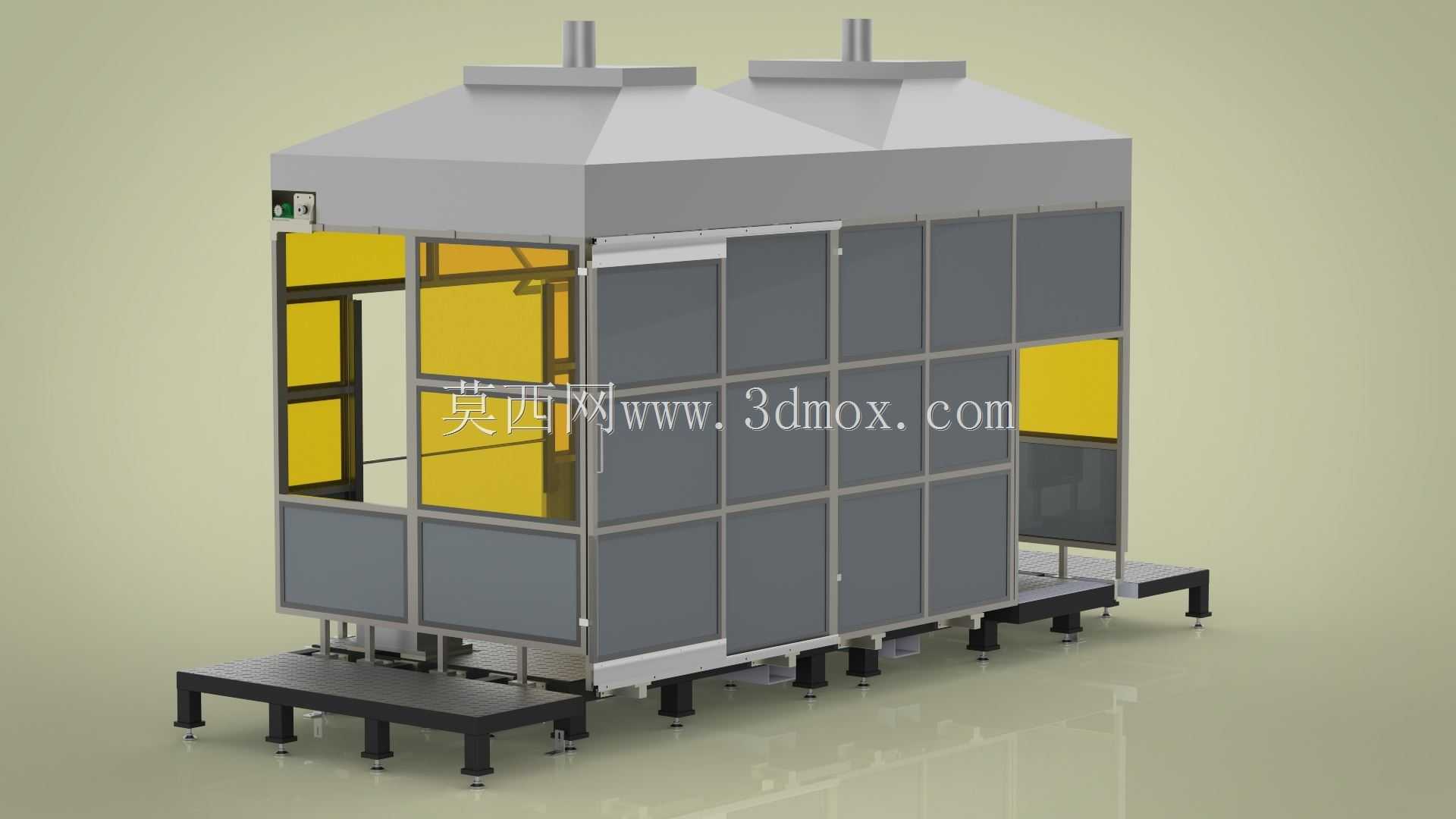

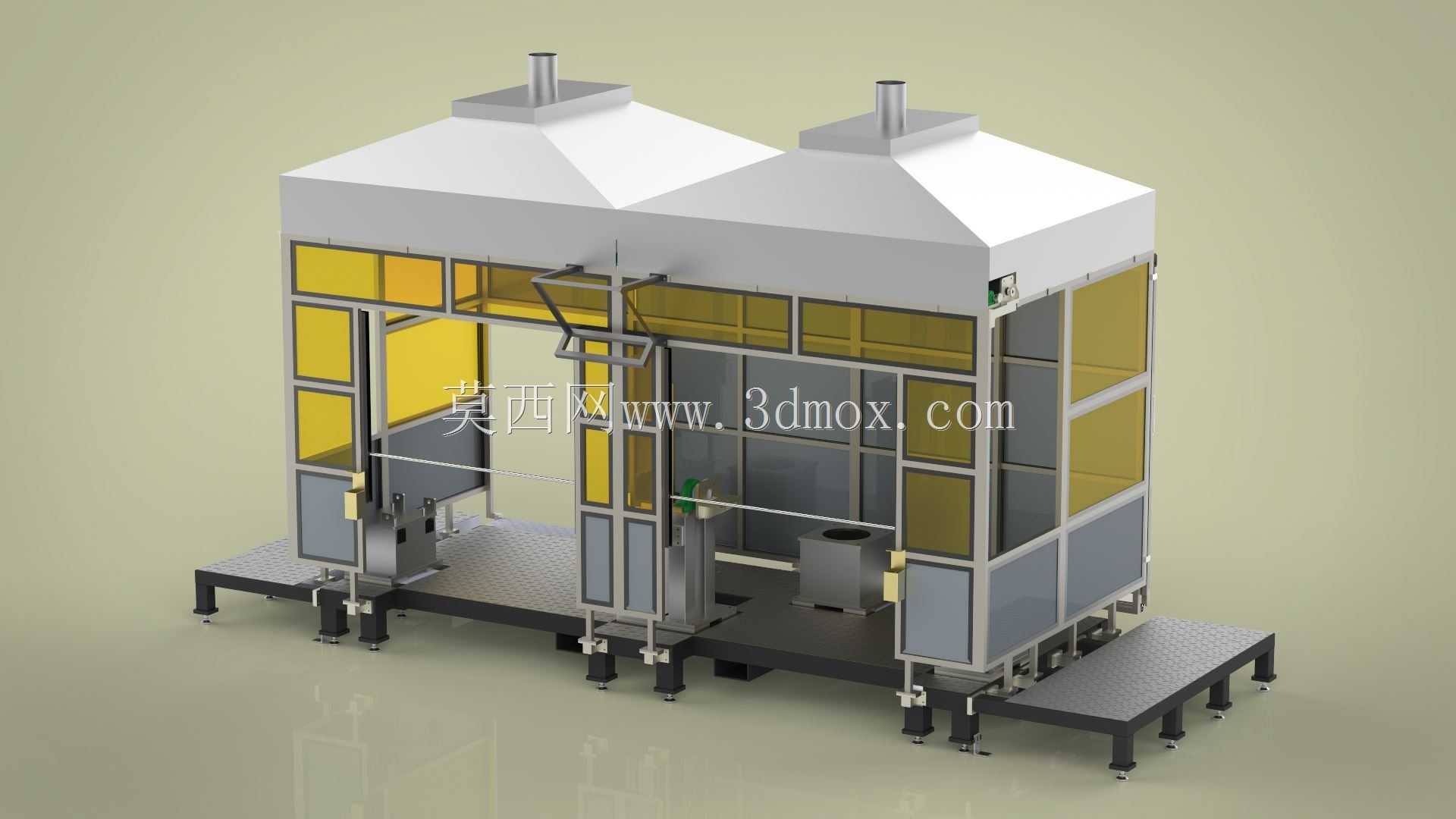

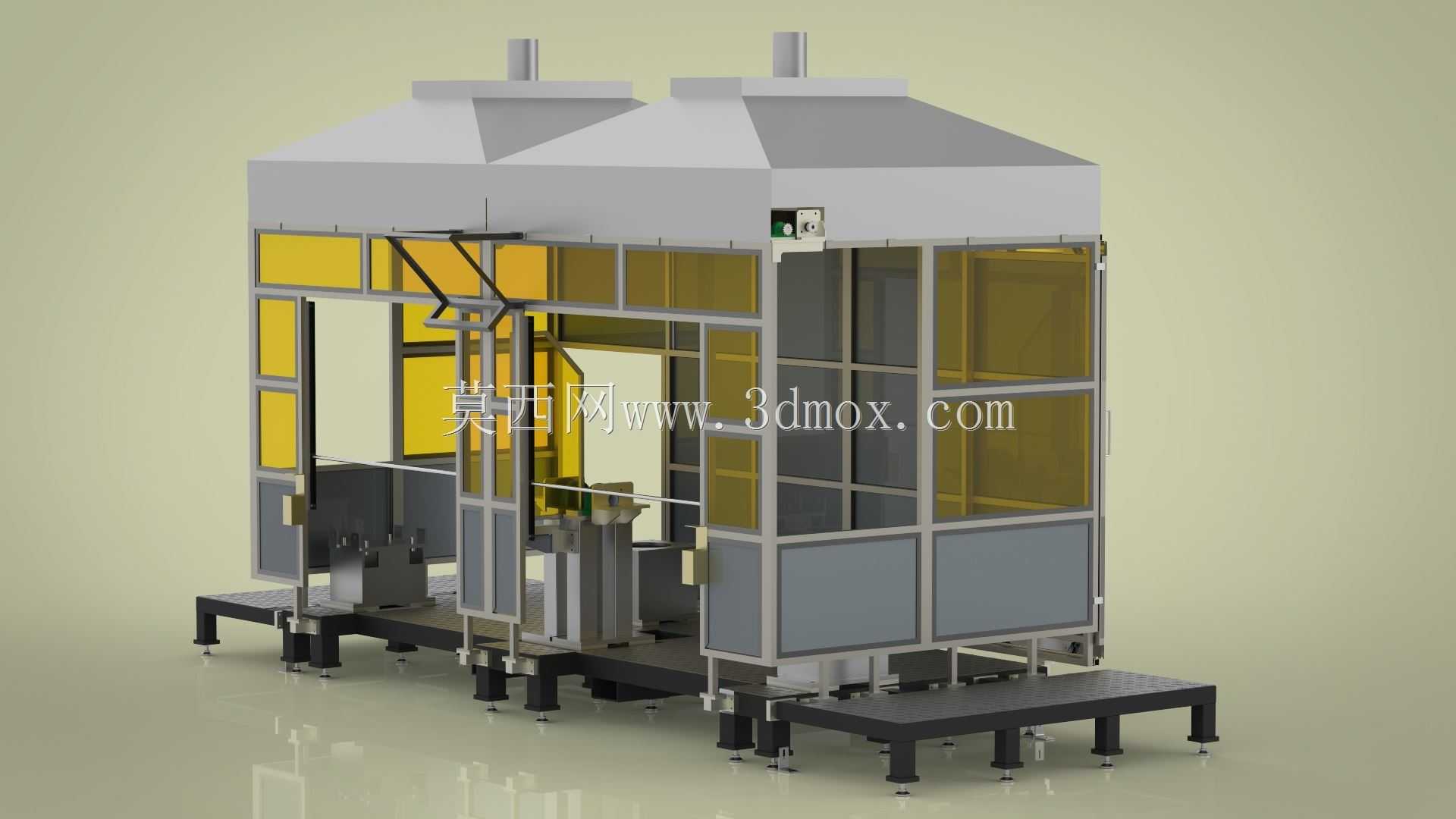

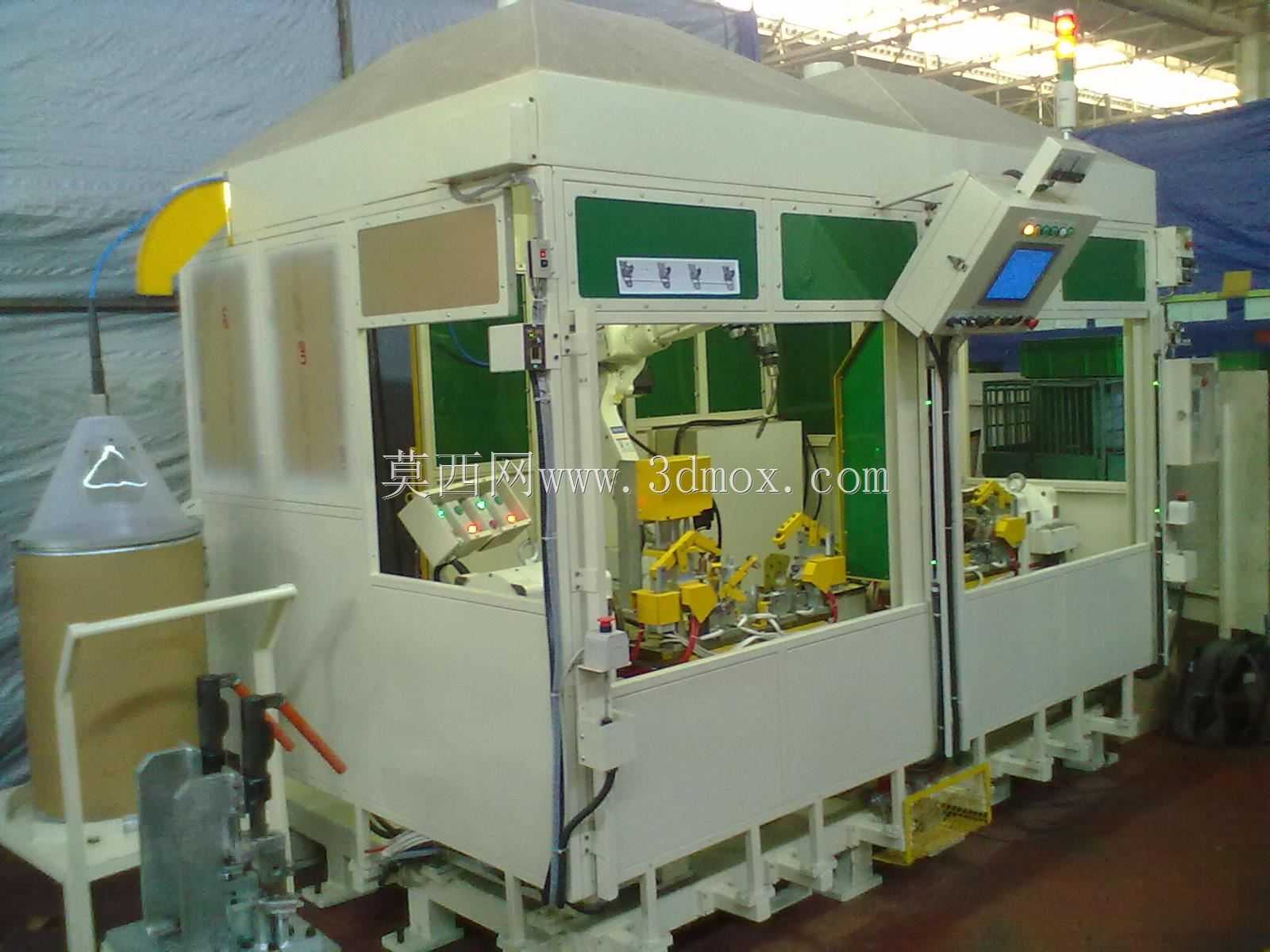

这款双工位封闭式焊接工作站，主要面向商用车、工程机械的机舱结构件焊接加工场景，针对机舱类构件焊缝分布复杂、焊接烟尘大、工件转运定位难度高的生产痛点设计，可替代传统人工焊接工位完成机舱框架、蒙皮连接位、加强筋点位的连续自动化焊接作业，适配多批次小批量的机舱构件柔性生产需求。设备整体采用双连通封闭舱体布局，顶部集成两套烟尘收集排风结构，可在焊接作业时将焊烟通过顶部排风通道集中抽排，避免焊接烟尘扩散到车间作业区域，满足车间职业健康防护的硬性要求；舱体围护采用黄灰配色的分层防护面板，上半部分为带遮光属性的透明防护板，既可以阻隔焊接弧光对周边操作人员的视力伤害，也方便现场运维人员实时观察舱内焊接作业状态，下半部分为实体金属防护面板，可抵御焊接飞溅、打磨碎屑的冲击，提升设备运行的安全系数。舱体内部预留了工业机器人的安装走位空间，两侧设置带定位夹具的工件装夹工位，配套的防滑踏步平台与舱内地面齐平，方便操作人员完成工件上下料、夹具调校的操作；工位底部采用可调式支撑脚结构，可根据车间地面的实际平整度调整支撑高度，保证整套设备的安装水平度，避免机器人运行轨迹因设备倾斜出现焊接偏差。设计阶段充分考虑了设备的安装边界与运维空间，整套设备的占地尺寸适配常规车间的柱距布局，两侧预留足够的工件转运通道，舱体侧面设置可开启的检修维护门，方便后期对机器人本体、焊接电源、除尘管路进行日常维保；双工位的布局设计可实现焊接作业与工件上下料的并行操作，当其中一个工位的工件处于焊接流程时，操作人员可在另一侧工位完成待焊工件的装夹定位与焊后工件的下料转运，大幅压缩工位等待的无效时间，相比单工位焊接设备可提升近四成的生产效率。舱内的夹具定位结构采用模块化设计，可根据不同型号机舱构件的外形尺寸快速更换定位模块，无需大规模改动舱体结构即可适配多规格产品的焊接需求，设备底部的走线槽统一集成焊接管线、控制线缆、气路管路，避免管线杂乱干涉机器人的运行轨迹，同时也降低了管线被焊接飞溅烫损的风险。
