带Phoenix Drive4L与Tetrix的自动焊接设备

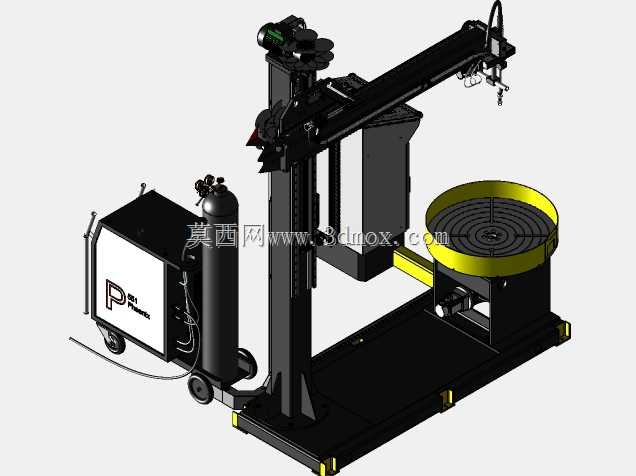

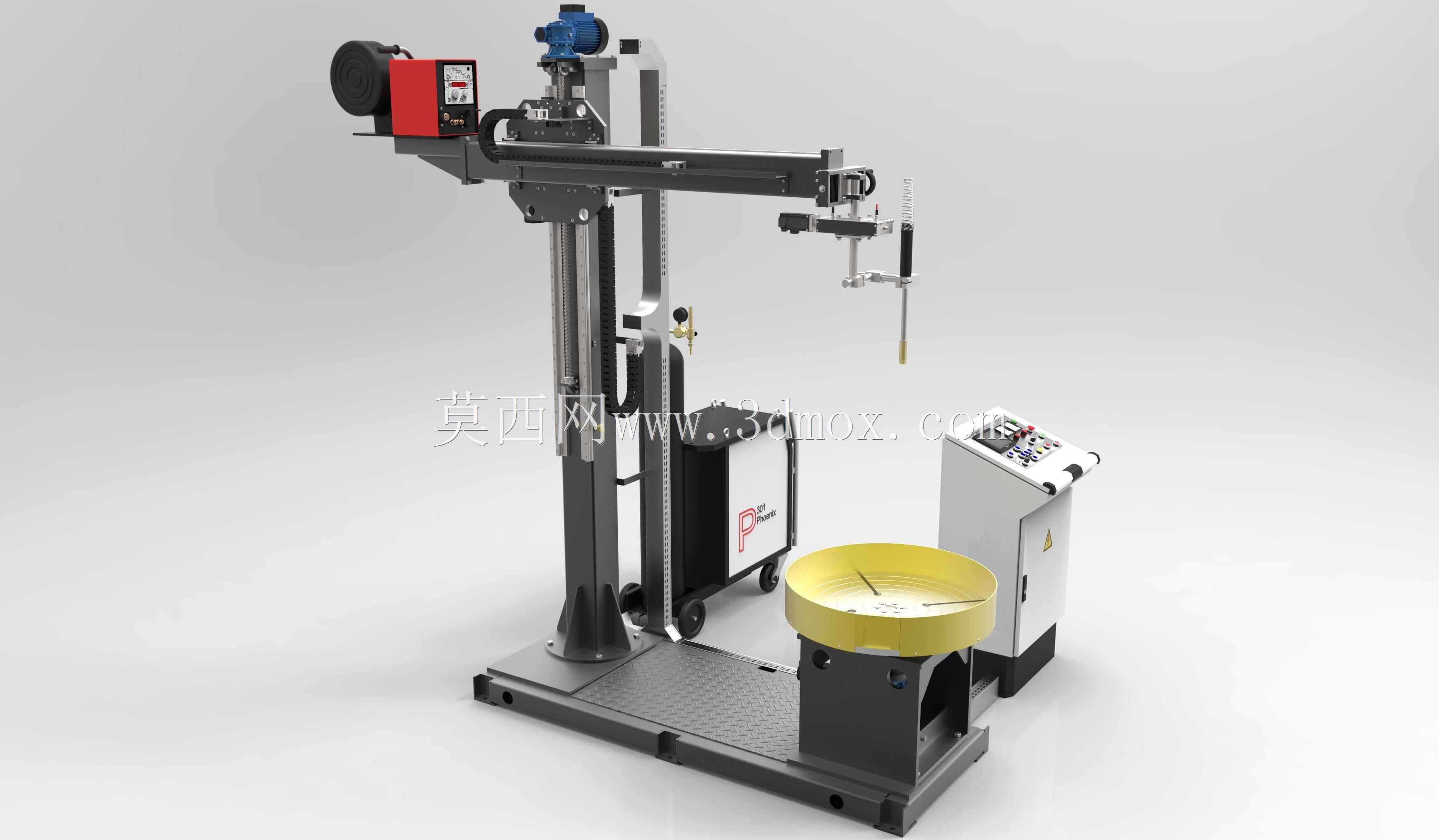

该套焊接设备主要面向中小型金属结构件的精密焊接加工场景，可适配五金制品、小型压力容器、管道法兰、机械零部件的环缝、纵缝自动焊接作业，在五金加工、小型装备制造、汽配零件生产等车间场景中，能够替代人工持焊枪完成重复性高、焊接轨迹要求规整的焊接工序，有效降低焊工劳动强度，减少人工焊接带来的焊缝成型不均、焊穿漏焊等质量问题，提升批量焊接作业的一致性与生产效率。整套设备由立式焊接操作悬臂、带驱动的焊接回转工作台、焊接电源集成柜、设备控制机柜四个核心部分组成，悬臂立柱采用落地式安装结构，底部配置带防滑纹路的安装底座，可通过膨胀螺栓直接固定在硬化车间地面，安装时需预留悬臂全行程伸展的操作空间，避免周边设备干涉悬臂的升降与水平移动动作。悬臂部分集成了焊枪夹持调节机构、送丝组件与焊枪升降微调结构，可根据待焊工件的高度、焊缝位置调整悬臂的水平伸出长度与垂直高度，焊枪夹持端带有多维度调节旋钮，可灵活调整焊枪的倾斜角度、伸出长度，精准对准焊缝位置，适配不同尺寸工件的焊接姿态需求。配套的圆形回转工作台采用大直径黄色盘面设计，盘面带有定位刻度与工装安装槽，可通过三爪卡盘或定制工装固定待焊工件，工作台内置驱动机构可实现匀速回转，配合固定姿态的焊枪即可完成环形焊缝的连续自动焊接，回转速度可根据焊接工艺要求、工件材质与焊缝成型需求灵活调节，保证焊缝熔深均匀、成型美观。设备的焊接电源与送丝机构集成在可移动的侧边柜体内，柜体带脚轮可根据现场布局调整位置，方便日常检修与焊丝更换操作，控制机柜设置在工作台侧方，操作面板带有清晰的功能按键与状态显示区域，操作人员可在焊接过程中实时调整焊接参数、悬臂动作与工作台转速，无需靠近焊接高温区域，提升操作安全性。整套设备的结构布局紧凑，各部件之间的管线排布规整，避免焊接过程中焊渣飞溅损坏管线，悬臂的升降与横移动作采用平稳的传动结构，运行过程无明显抖动，保证焊枪在焊接过程中位置稳定，不会出现偏移导致焊缝错位。设计过程中充分考虑了车间日常使用的维护需求，易损部件均采用快拆式安装结构，焊枪喷嘴、送丝软管等耗材可快速更换，设备底座预留了接地安装位，可直接接入车间接地系统，避免焊接过程中出现漏电风险，适配常规车间的供电与供气条件，无需额外改造车间基础设施即可完成部署投入使用。
