小型台式双路饮品定量分配装置结构

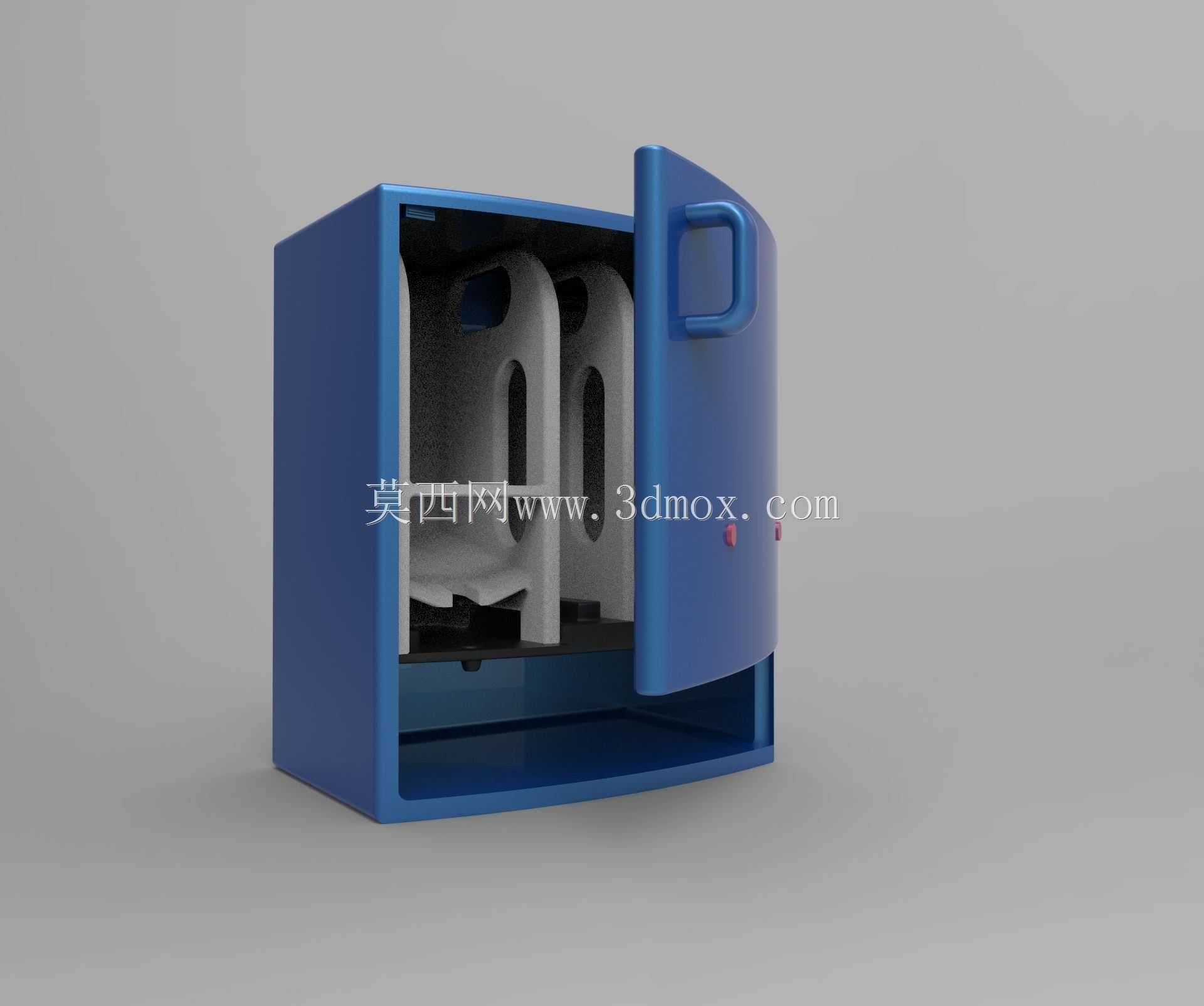

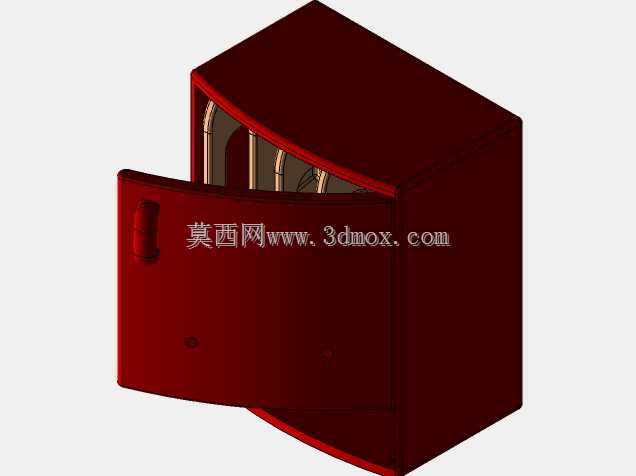

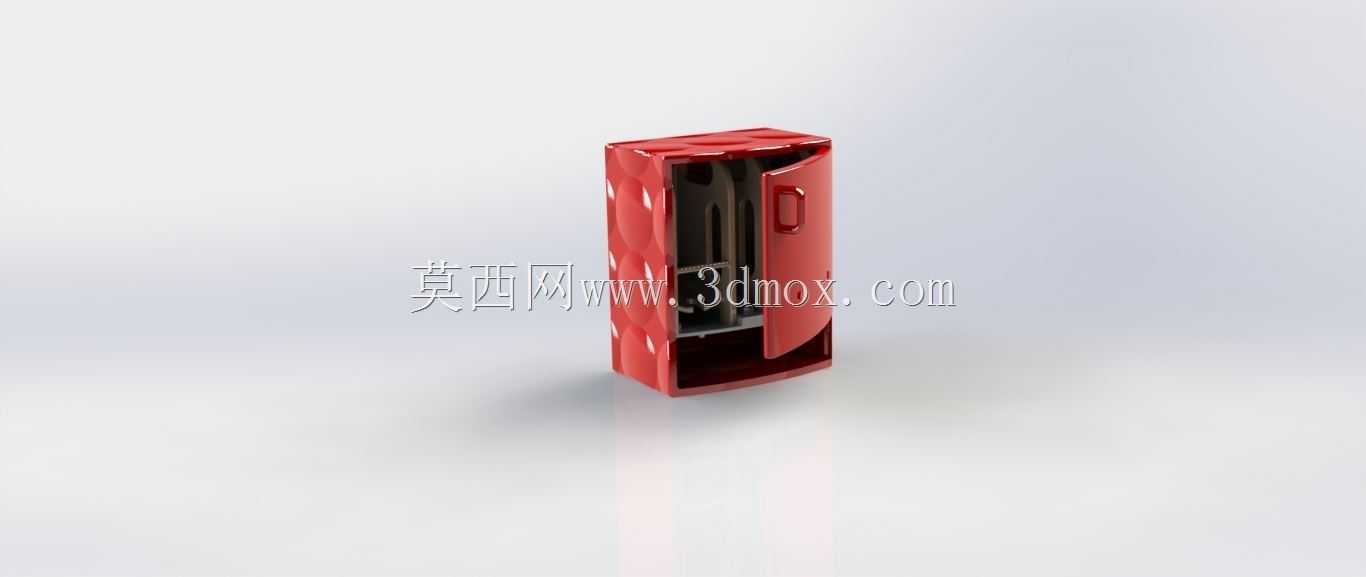

　　这类小型饮品分配装置多部署在自助餐饮区、便利店鲜食区、办公区茶水间这类半开放场景，核心作用是完成常温或低温预包装饮品的定量接取，替代传统整瓶分发的模式，减少一次性包装耗材的使用，同时能控制单次出液量，避免饮品洒漏造成的台面污染。从结构设计来看，整体采用立式柜式布局，外壳采用圆弧过渡的钣金折弯结构，柜门设置内嵌式弧形拉手，开合角度预留120度的操作空间，方便内部储液容器的更换与日常清洁维护，柜体底部预留10mm高度的垫高支脚间隙，避免台面积水渗入设备内部造成结构锈蚀。

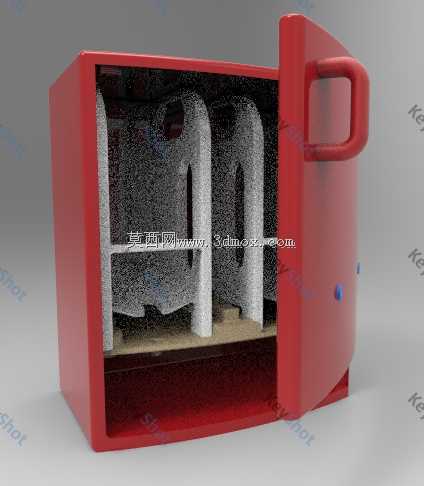

　　设备内部设置双路独立的储液腔安装位，每个安装位都配置了定位卡槽，适配市面上主流的2L袋装商用饮品包，安装时只需将饮品包的出液口对准设备内部的导流嘴卡入即可，无需额外的管路连接操作，降低非专业人员的更换难度。柜门内侧设置了密封胶条，当柜门关闭时能形成相对密闭的存储腔，若搭配半导体制冷模块可实现腔内低温保藏，满足鲜榨饮品、低温乳饮的存储要求，常温场景下也能阻挡外部灰尘落入储液区域，符合食品接触类设备的卫生设计要求。

　　从功能逻辑上看，该设备采用纯机械按压式出液结构，无需外接电源即可工作，出液触发按键设置在柜体正面下部的接取区域上方，按键行程设置为8mm，按压力度控制在15N左右，单手即可完成接取操作，出液嘴下方预留220mm的高度空间，可适配高度200mm以内的常规水杯、纸杯，接液区域设置可拆卸的接水盘，盘内设置3条导流筋，洒落的液体会沿导流筋汇入集液槽，清洁时可直接抽出接水盘冲洗，无需拆解其他结构。

　　设计过程中优先考虑了设备的安装边界，整体外形宽度控制在280mm，深度320mm，高度450mm，占用台面面积不足0.1平方米，可直接放置在常规宽度的吧台、茶水台面上，无需额外的固定安装工序，设备背部预留了穿线孔位，若后续需要加装加热、制冷模块，可直接通过该孔位走电源线，无需重新在壳体上开孔。结构受力方面，柜体侧板采用1.2mm厚度的冷轧钢板折弯成型，柜门采用1.5mm厚度的同材质板材，整体承重可达到15kg，满载双路储液容器时不会出现壳体变形、柜门下沉的问题，柜门铰接处采用隐藏式尼龙铰链，开合寿命可达1万次以上，满足商用场景下高频使用的耐久性要求。

　　在细节设计上，设备内部的所有与饮品接触的部件都采用食品级PP材质，导流嘴做了圆弧收口处理，出液时不会出现液滴挂壁、沿外壁流淌的问题，每次出液结束后残留的液体会自动回流到储液包内，不会在出液口处积存滋生细菌。柜体表面采用哑光蓝色喷塑处理，耐刮擦且不易残留指纹，日常清洁只需用湿抹布擦拭即可，边角位置全部做了R3以上的圆角处理，避免人员操作时被尖锐边角磕碰，符合民用商用设备的安全设计规范。
