多轴重载带起重吊钩牵引拖车结构

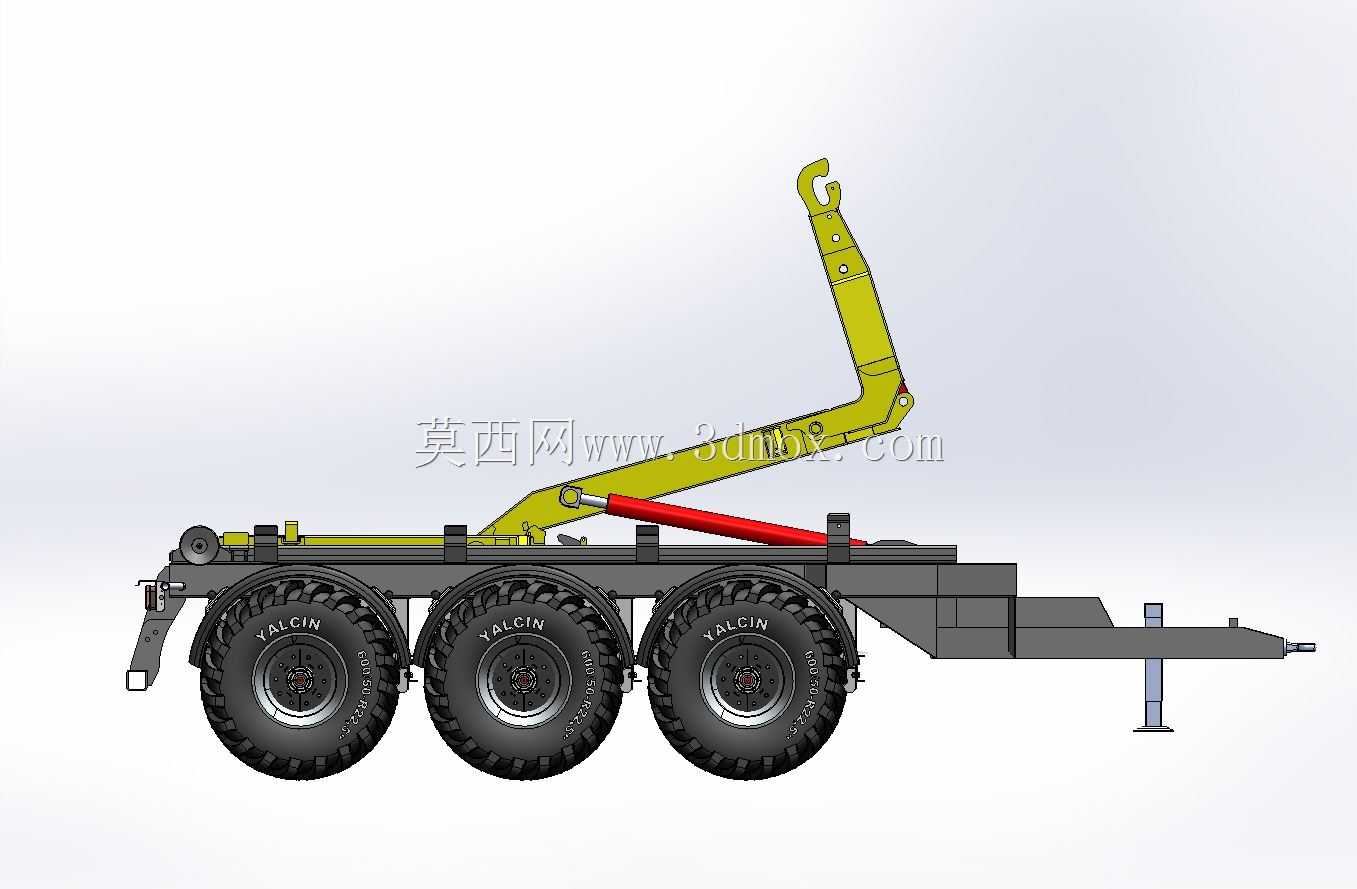

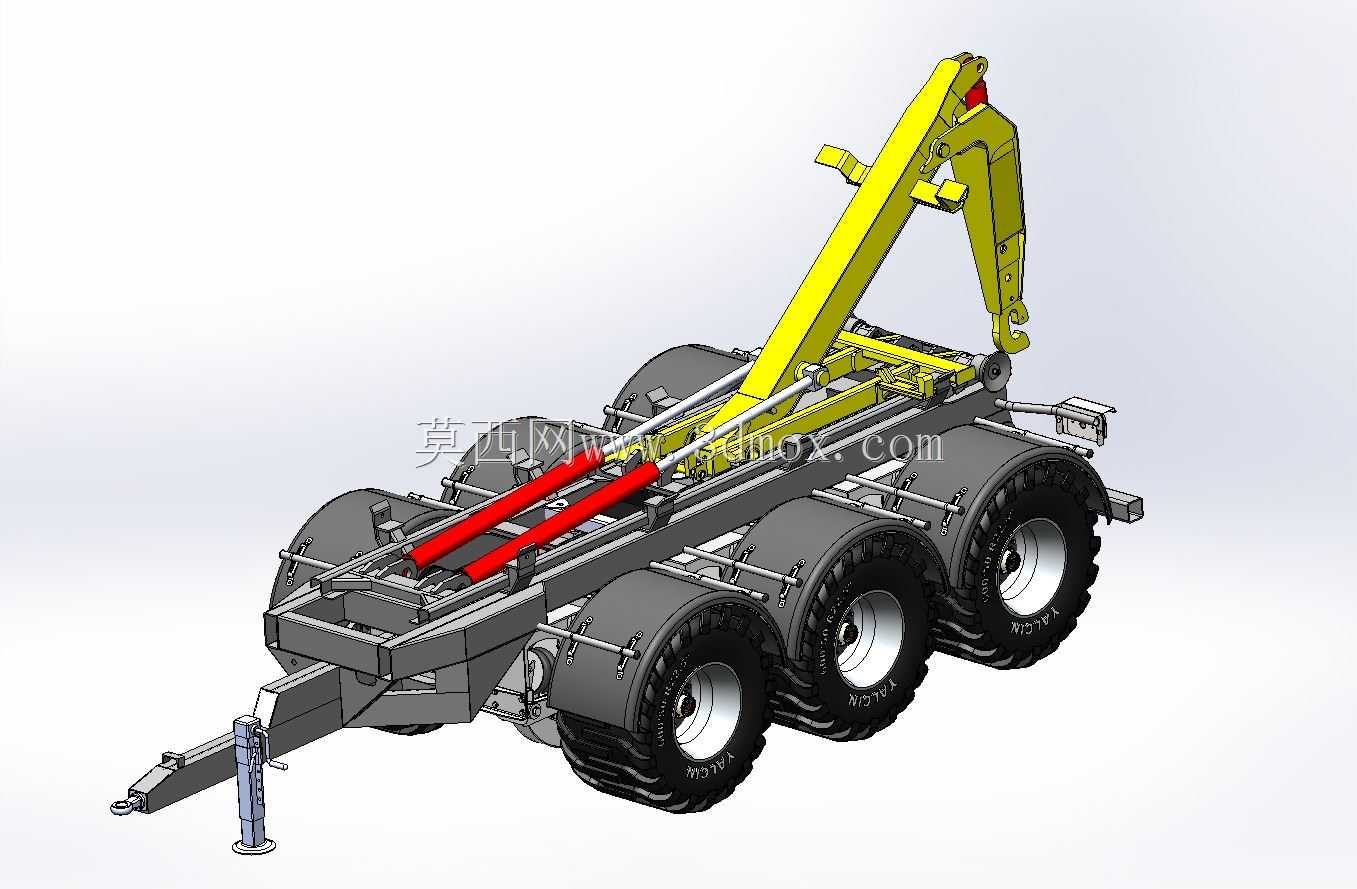

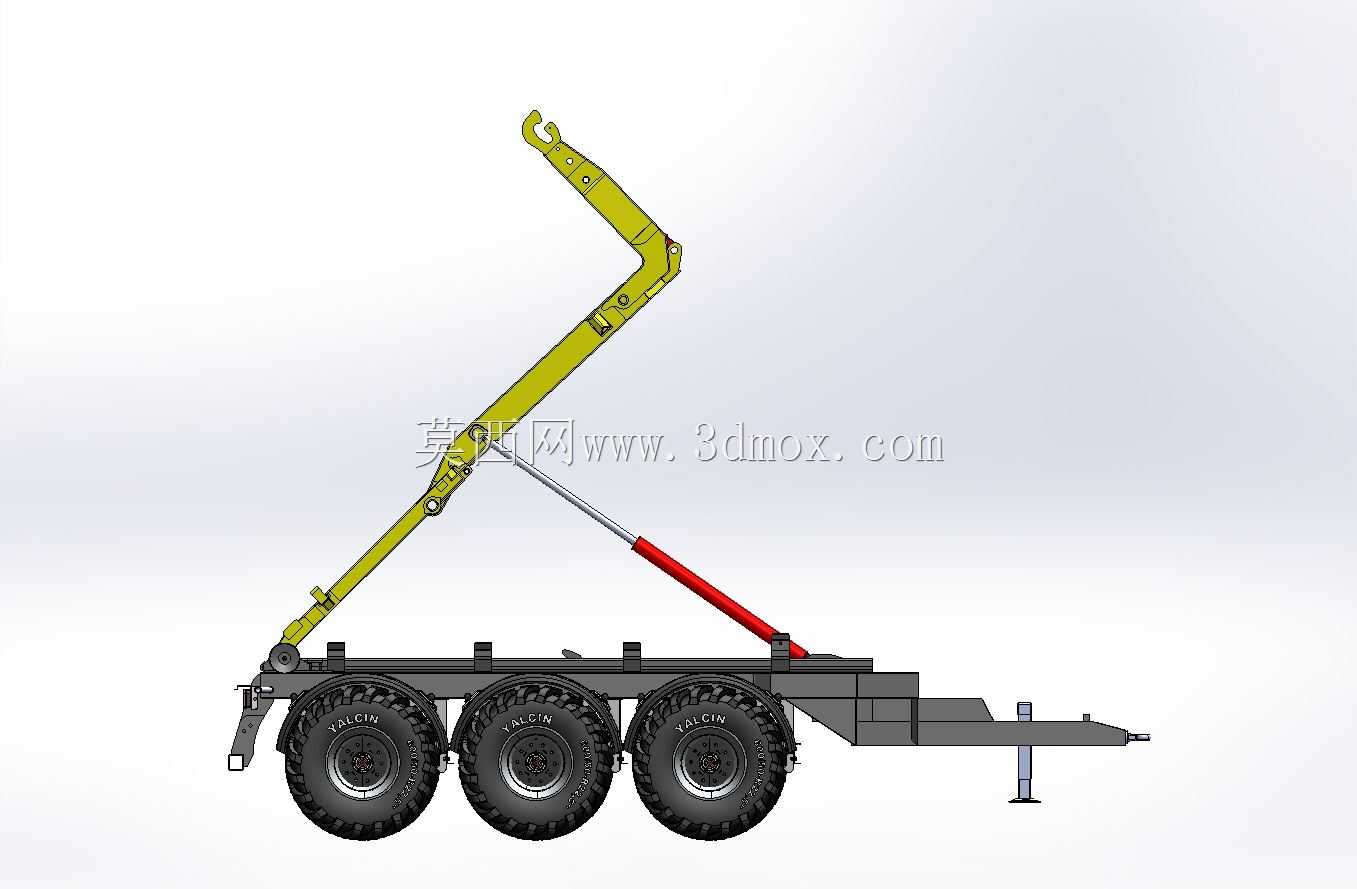

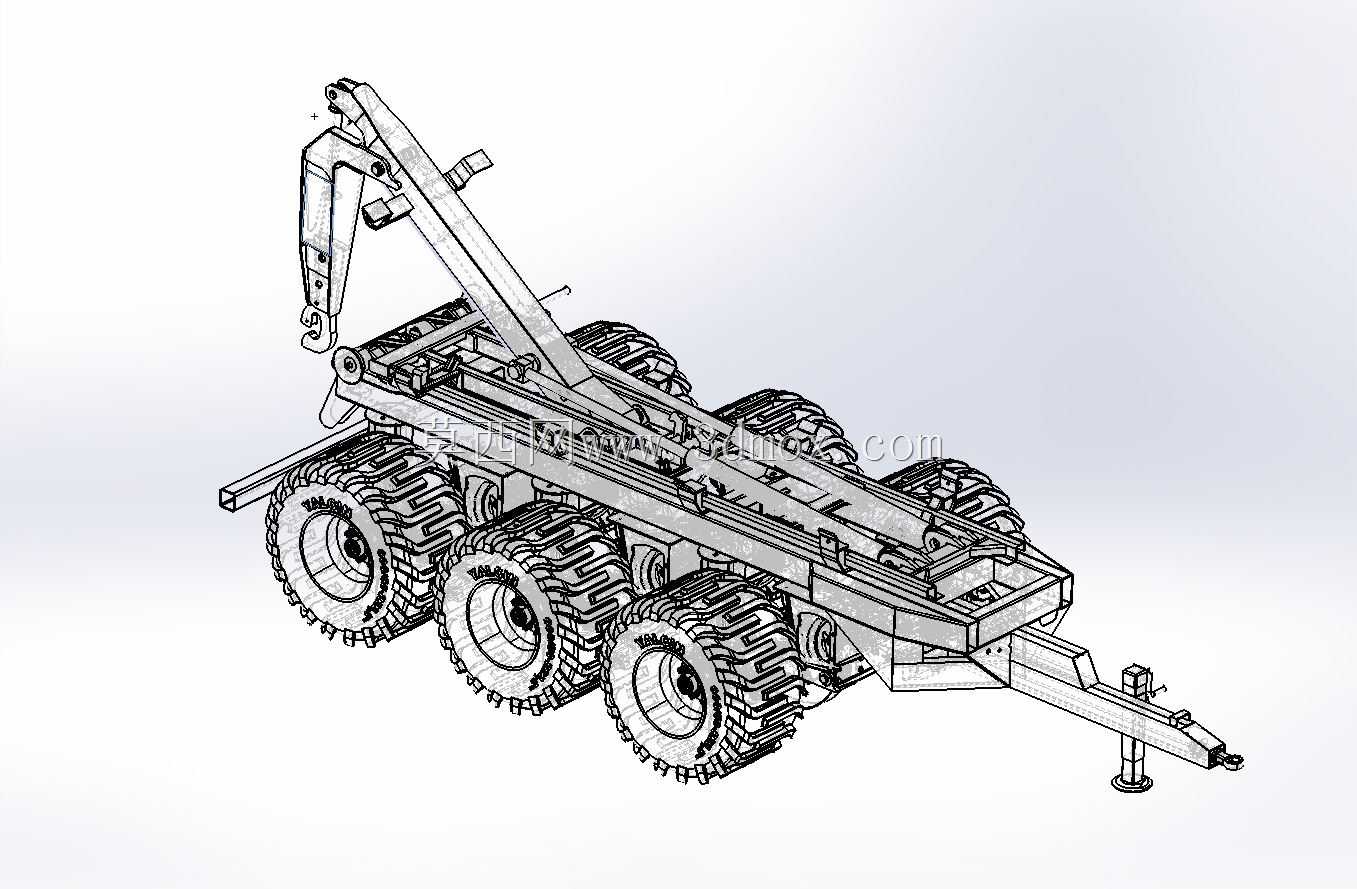

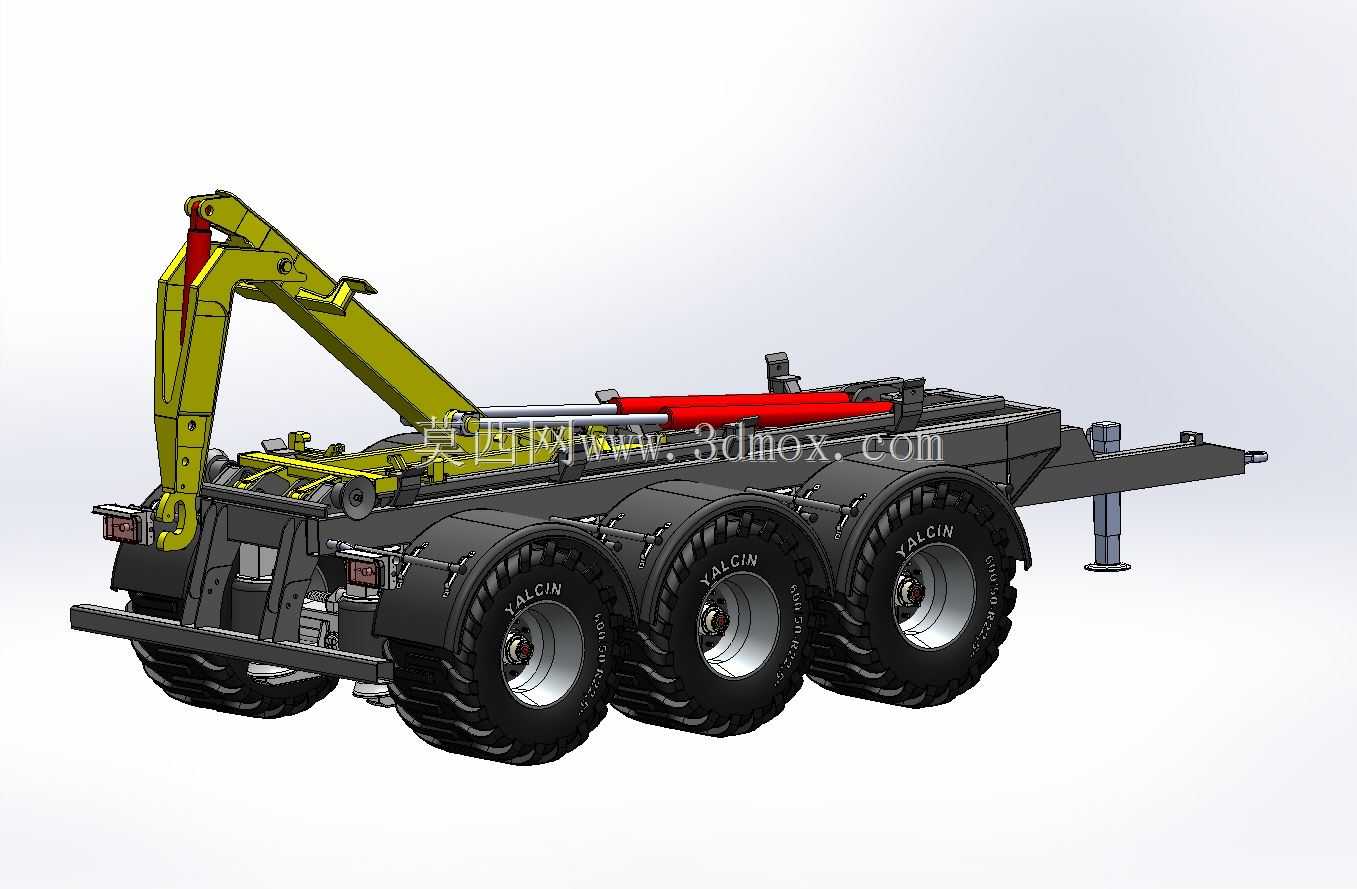

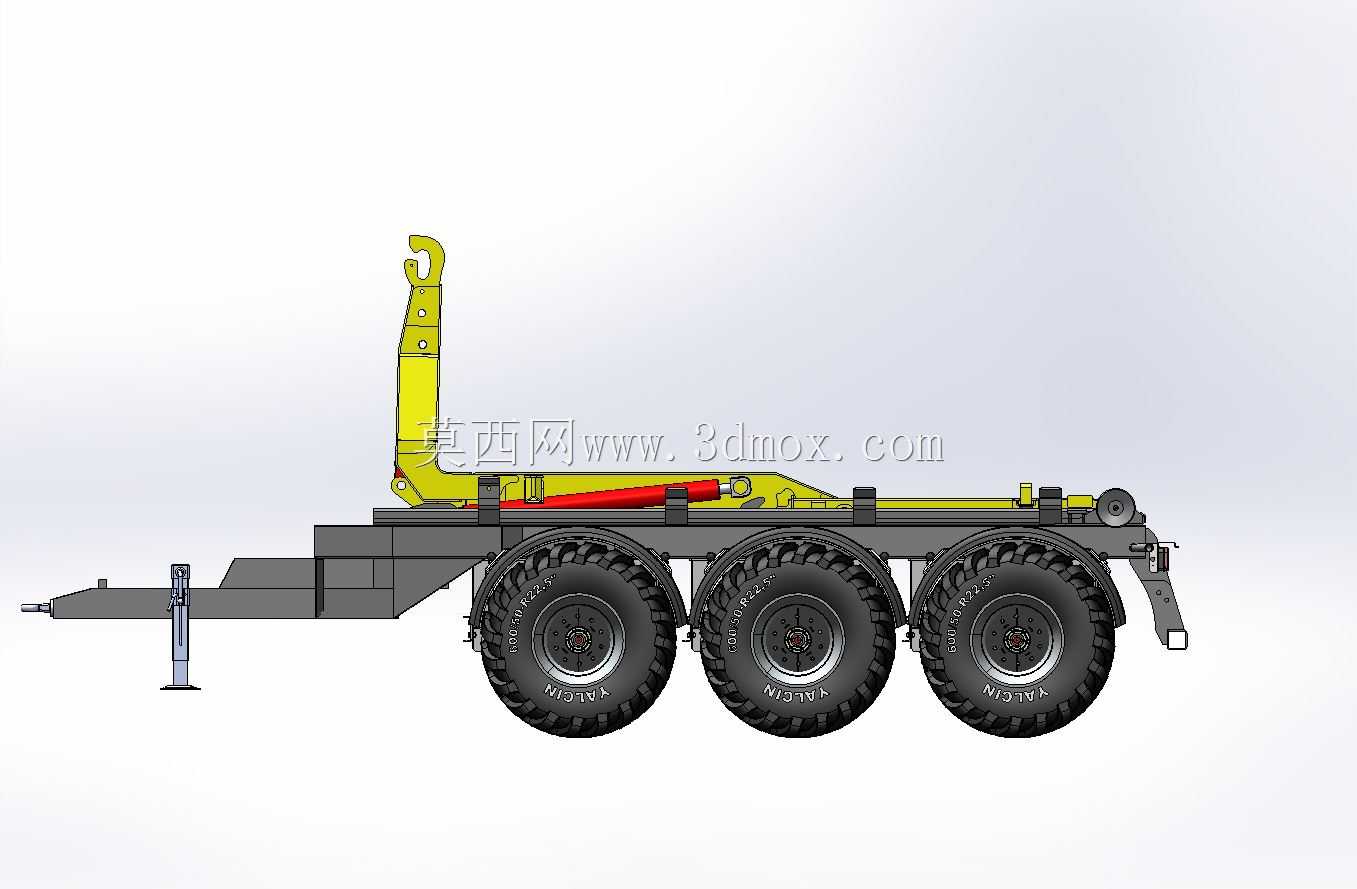

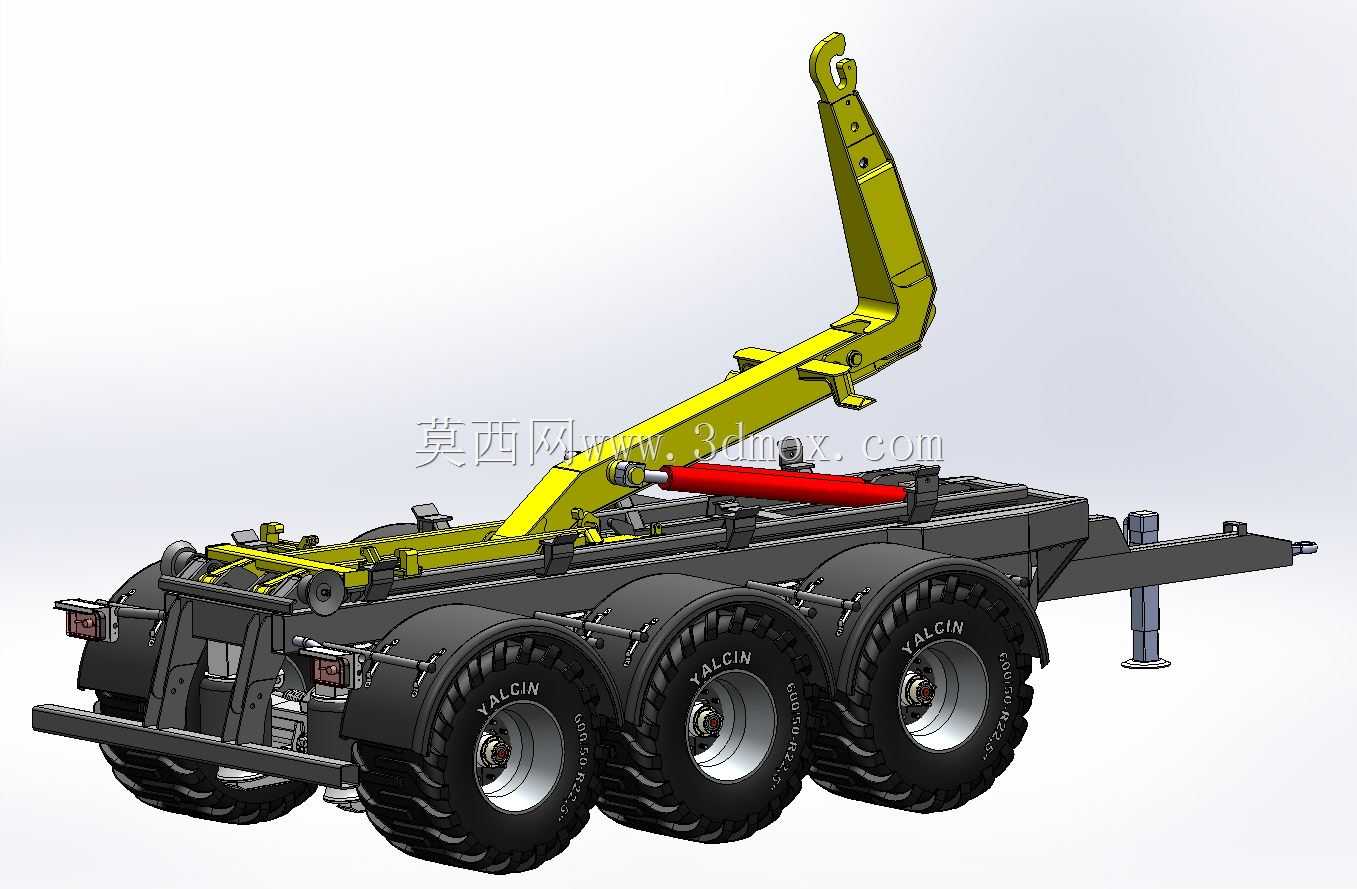

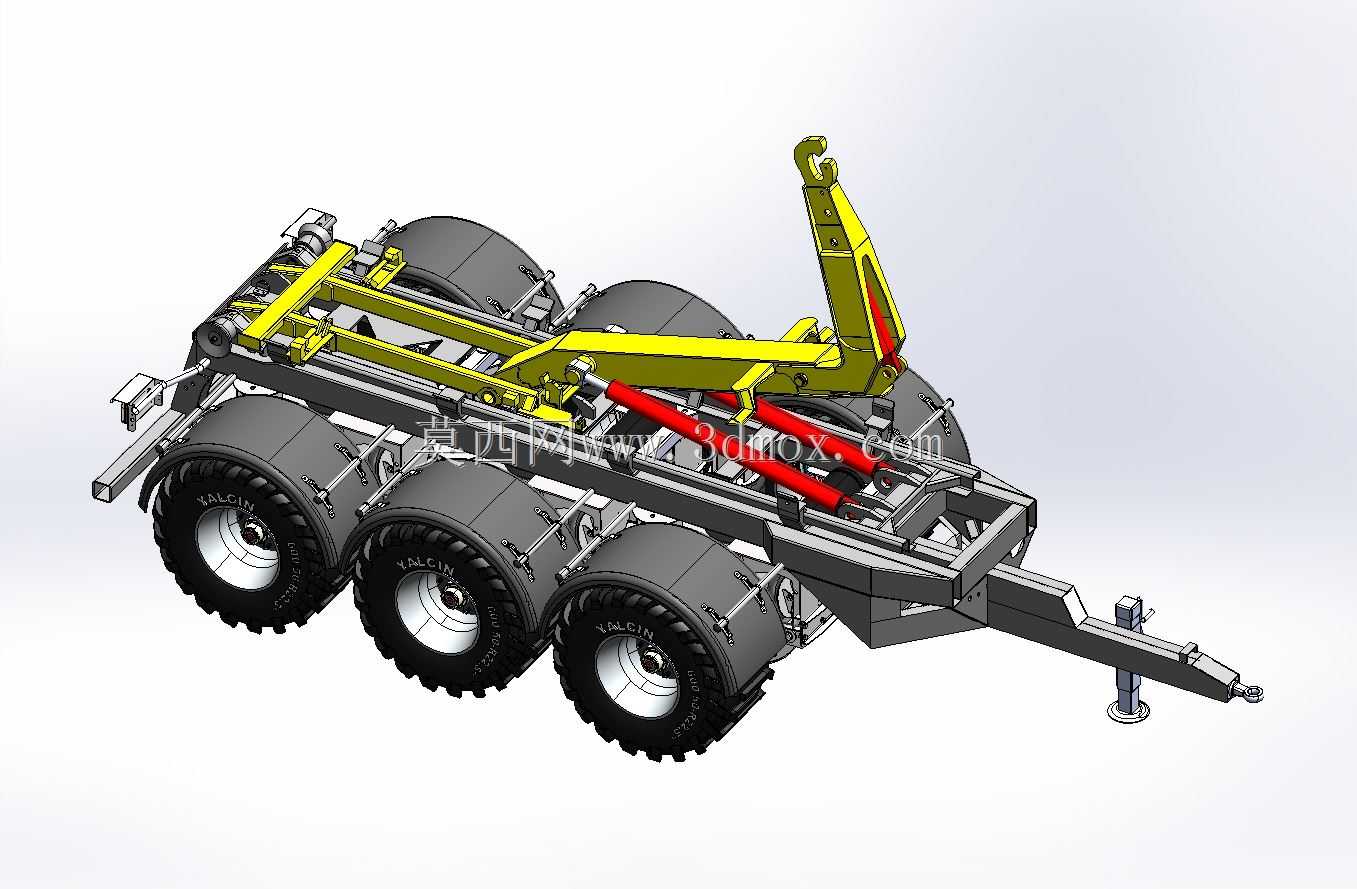

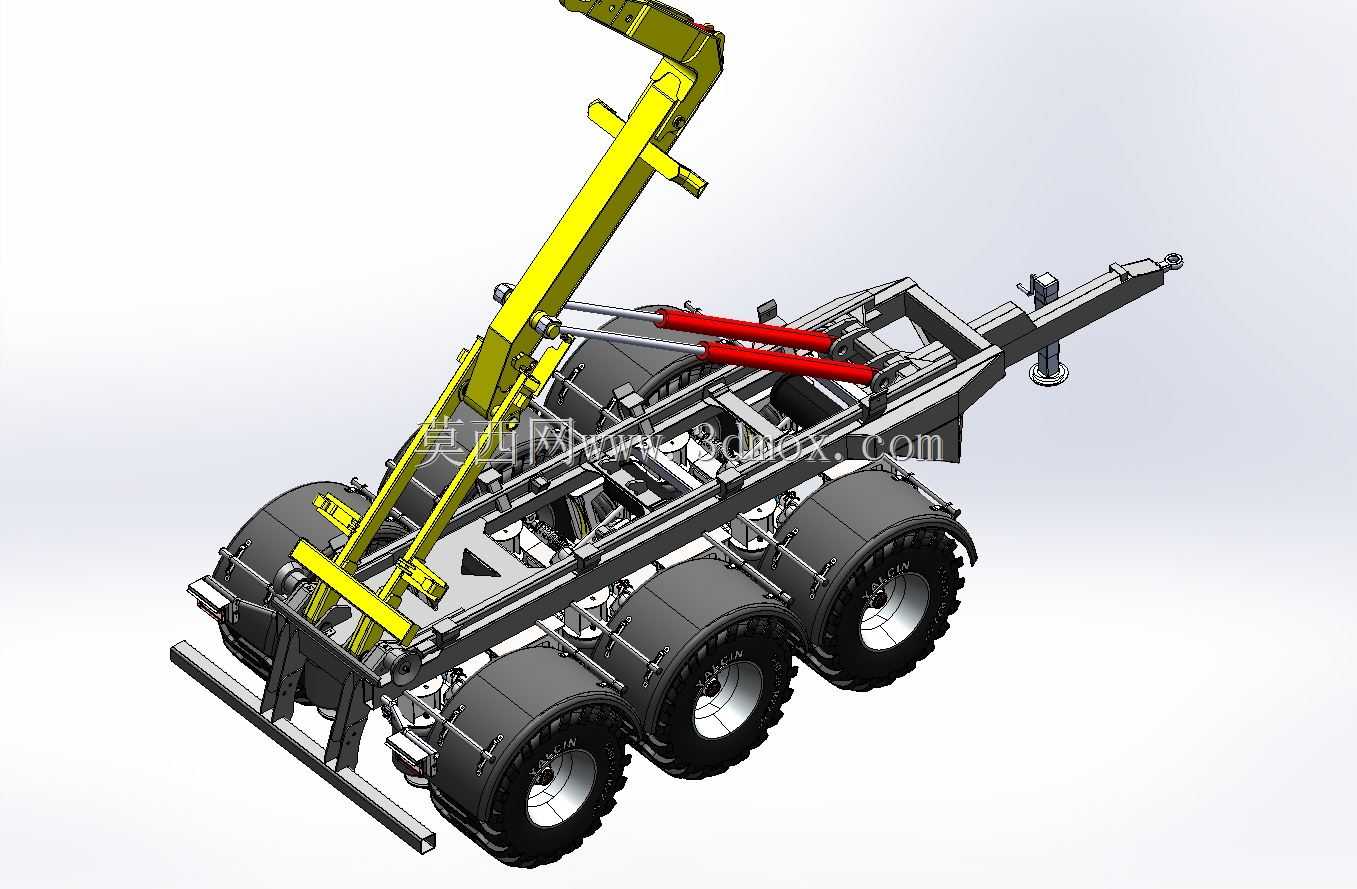

该带起重吊钩的多轴牵引拖车，主要面向野外作业场地、厂区内部转运、小型工程现场等场景使用，可完成中小型重物的自装卸与短距离转运作业，无需额外搭配起重设备即可独立完成货物的吊装、固定、运输全流程，尤其适配无大型起重设备覆盖的零散作业点位，解决传统平板拖车依赖外部吊装设备装货的痛点，在农业机具转运、小型工程配件搬运、厂区重型零部件周转等场景下可大幅降低作业配套成本，提升零散转运任务的作业效率。设备整体采用三轴六轮重载底盘布局，单轴双侧配置大直径深花纹越野轮胎，可适配非硬化铺装的泥泞、凹凸场地通行，底盘后部集成折臂式液压起重吊钩结构，吊臂可完成俯仰、伸缩动作，吊钩具备防脱锁止结构，可在拖车停靠后直接伸出吊臂完成半径范围内的重物起吊，无需调整拖车整体停靠位置即可覆盖周边作业区域，吊装完成后可将吊臂折叠收放在底盘平面上，降低行驶过程中的整体高度与风阻，避免吊臂外伸引发行驶安全隐患。底盘前端配置标准牵引连接结构，可与常规农用拖拉机、厂区牵引车、小型工程车辆快速挂接，牵引连接位置设置缓冲减震结构，可抵消起步、制动过程中的冲击载荷，底盘侧方配置可伸缩式液压支腿，在吊装作业时可伸出支腿撑住地面，抵消吊装作业时的偏载力矩，避免拖车侧翻，提升重载吊装时的整机稳定性。设计过程中优先考虑作业场景的通用性，底盘承载框架采用高强度矩形钢焊接成型，整体重心经过多轮配平调整，吊臂折叠收放后整机重心位于三轴中心区域，行驶过程中不会出现轴荷分配不均的问题，吊臂的液压管路全部沿底盘框架内侧布置，外侧设置防护盖板，避免场地碎石、枝桠剐蹭损坏液压管路，轮胎上方设置弧形挡泥结构，防止泥泞场地行驶时泥浆飞溅到吊臂与承载平台上。整机外形尺寸经过边界校核，折叠状态下宽度符合常规非道路通行设备的尺寸要求，长度适配常规牵引车的转弯半径需求，吊装作业时支腿展开的占用范围经过优化，可在狭窄的田间小道、厂区通道内完成停靠作业，不会占用过多通行空间，承载平台预留了通用绑缚挂点，可在吊装完成后通过绑带快速固定货物，避免运输过程中货物滑移，吊臂的额定起重量与底盘承载能力做了匹配设计，最大起吊重量与平台额定承载重量一致，不会出现吊装能力超过底盘承载上限的过载问题，液压系统配置过载溢流保护，起吊重量超过额定值时会自动卸压，避免吊臂结构过载变形。
