90度转弯皮带曲线输送设备结构设计

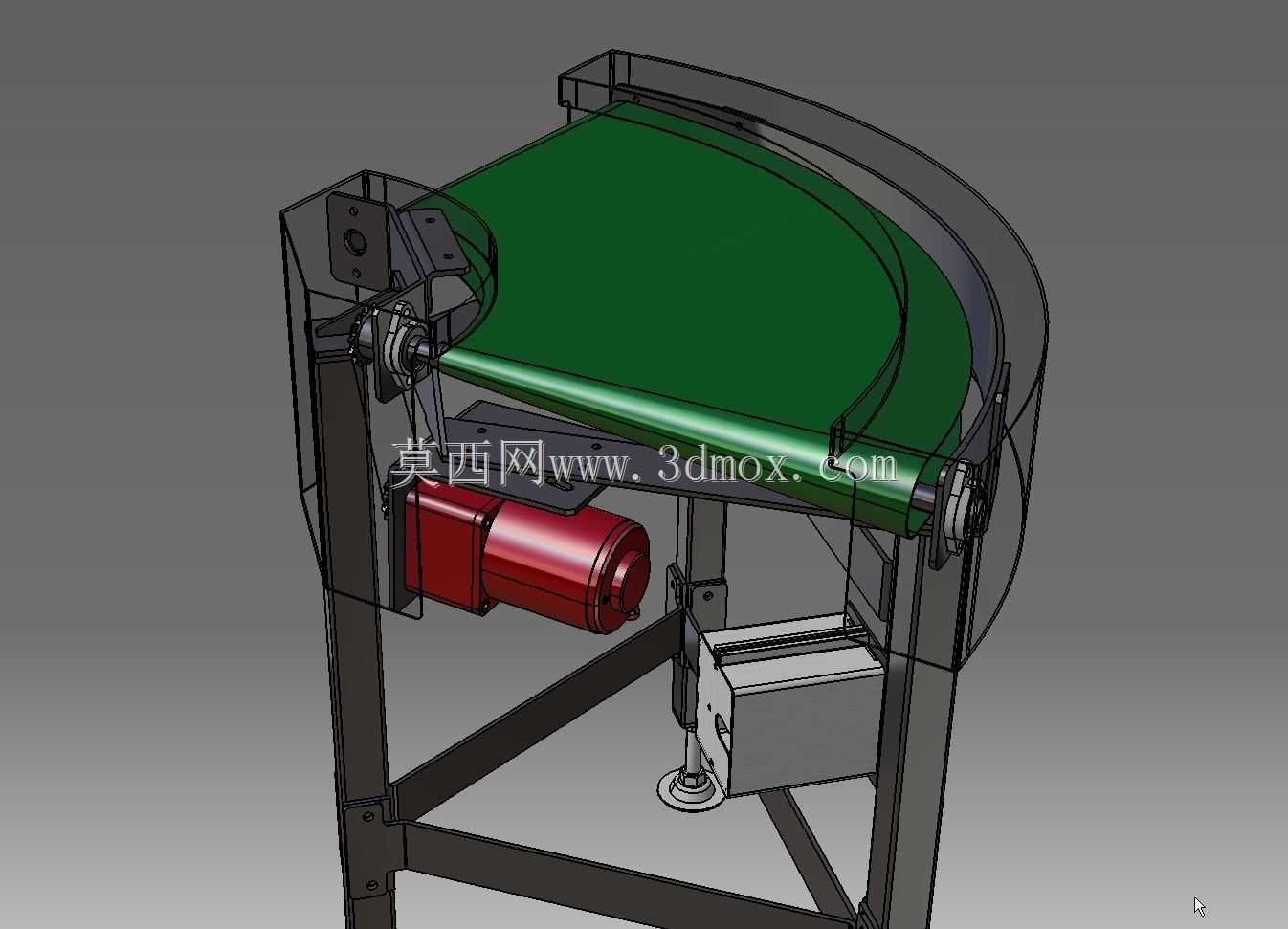

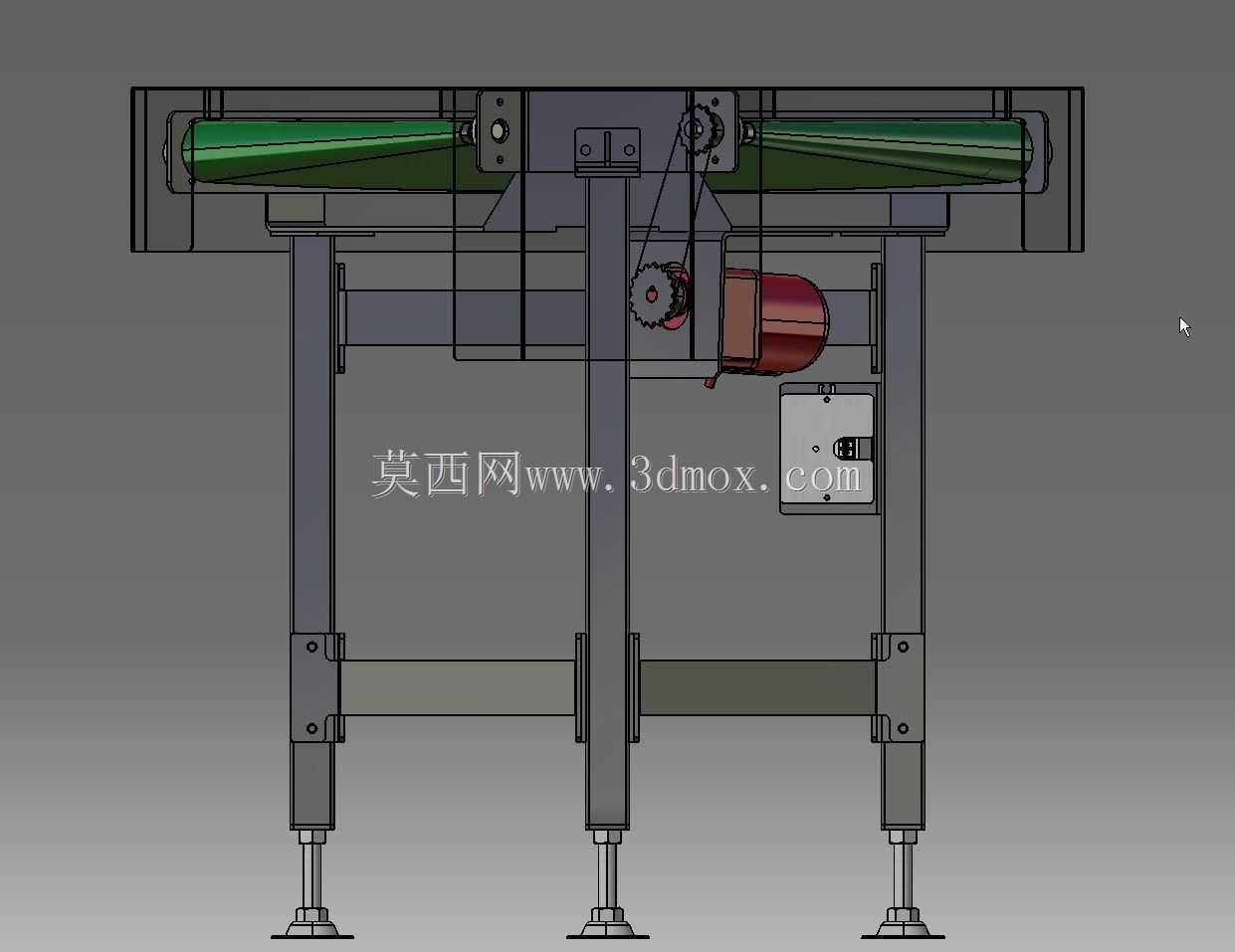

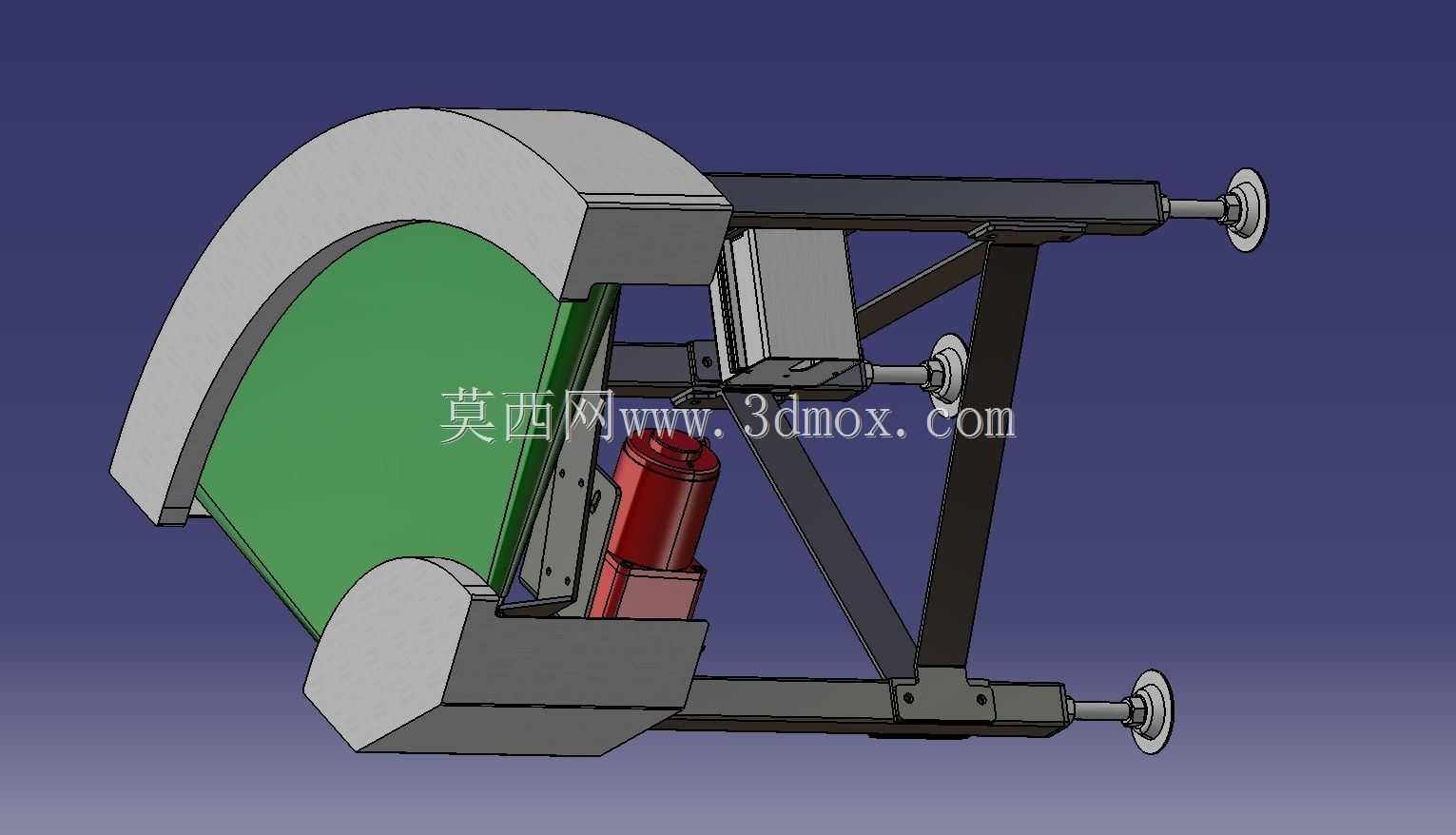

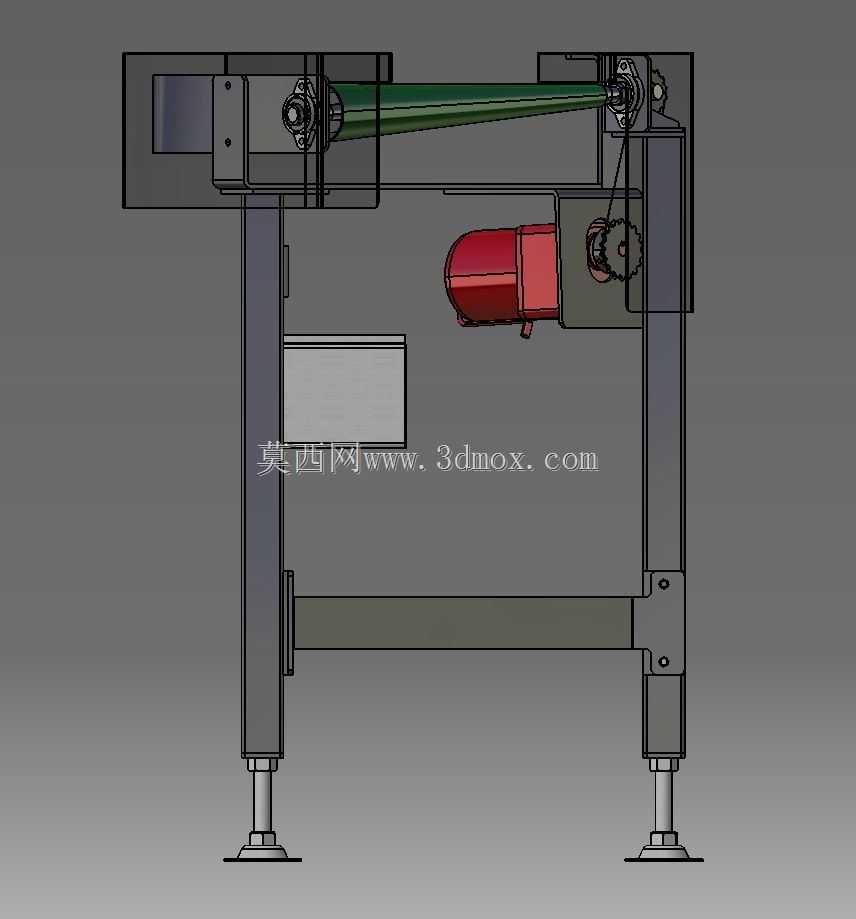

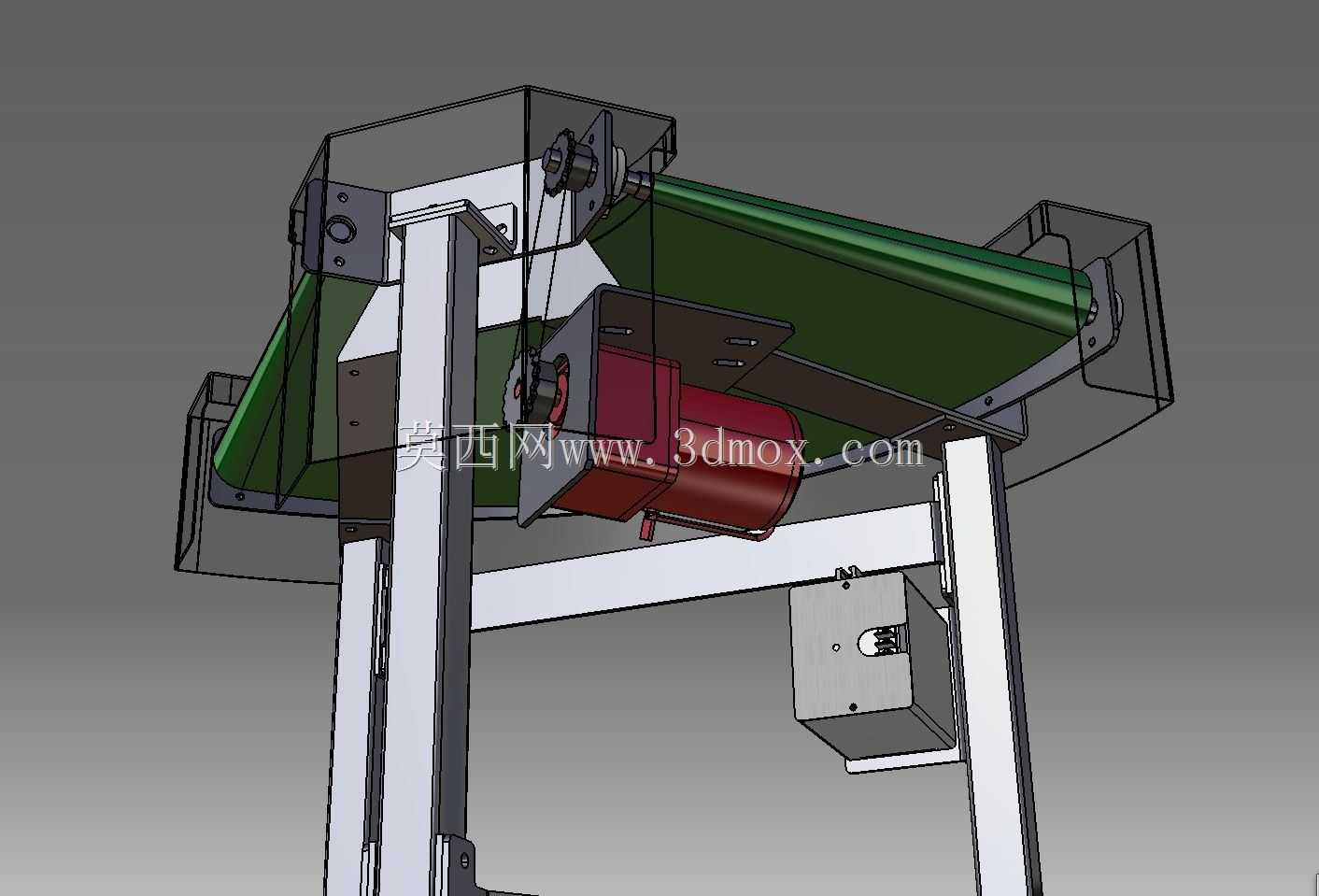

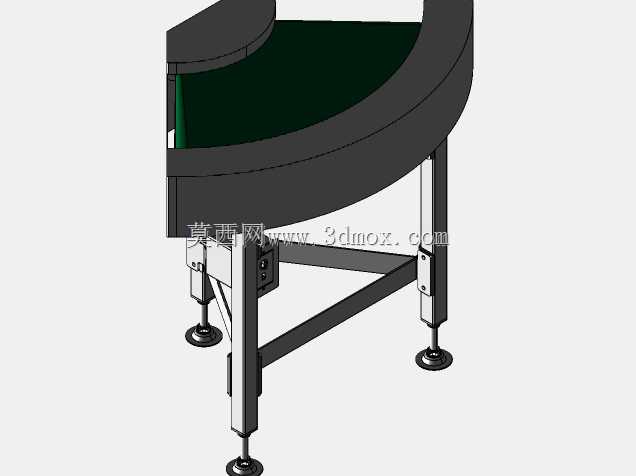

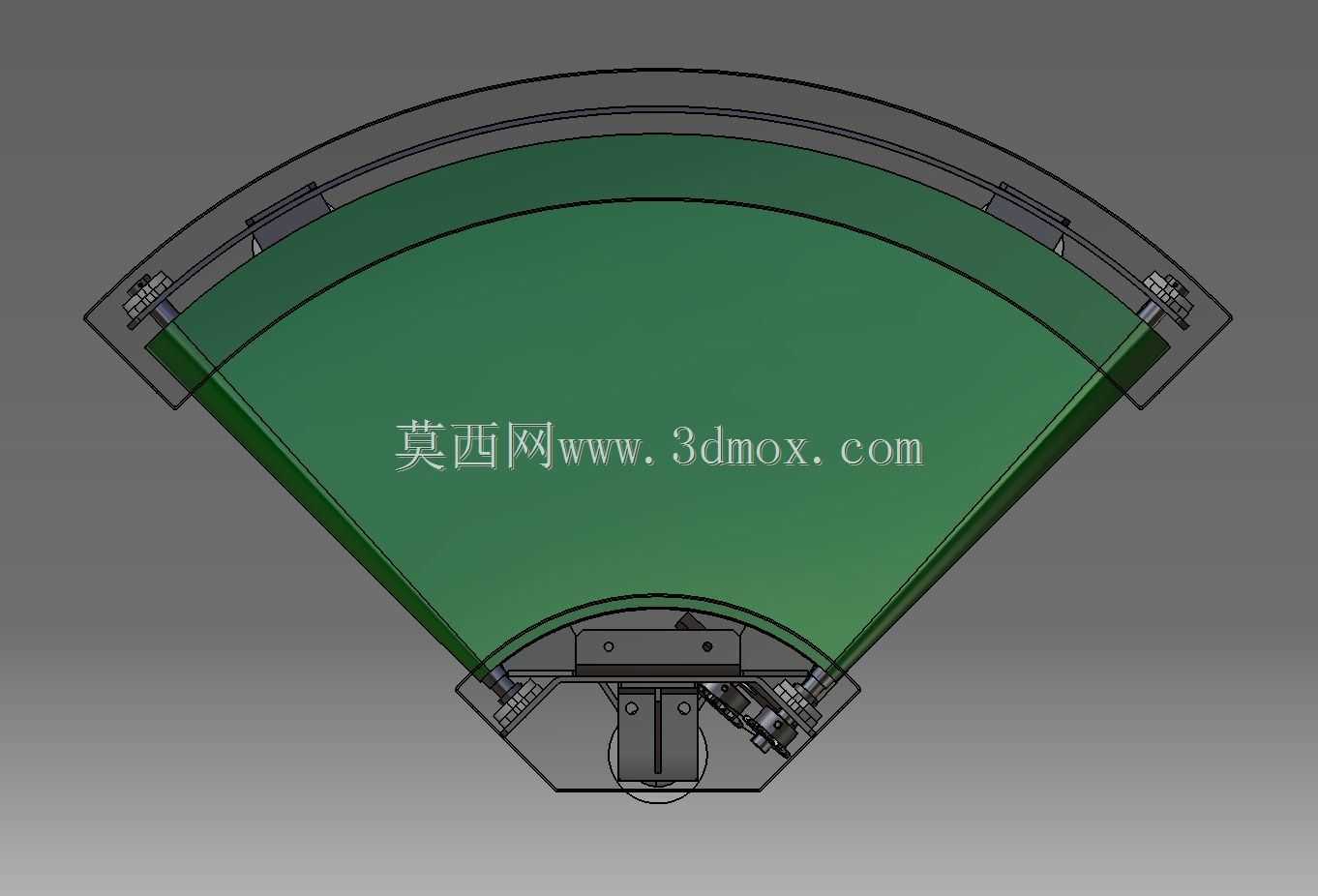

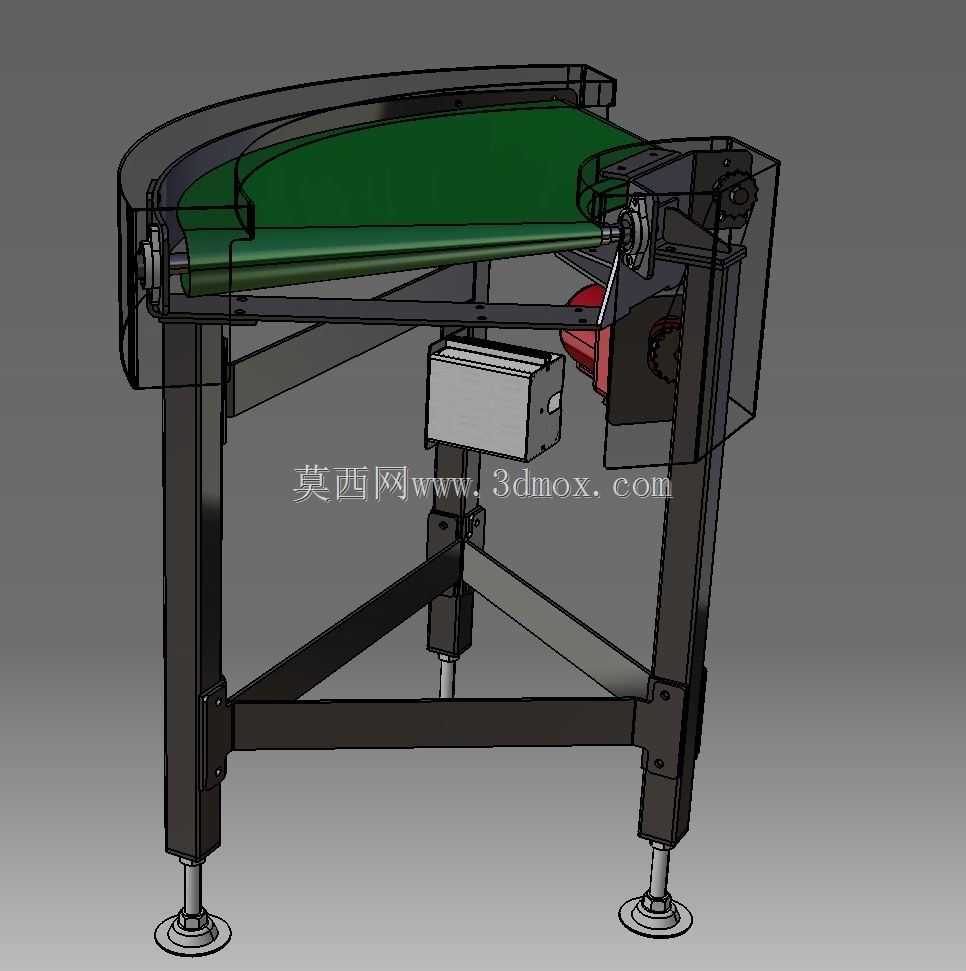

这款90度曲线皮带输送设备，主要应用在生产车间流水线布局转角、仓储物流分拣线转角、包装工序衔接转角等场景，解决直线输送无法完成的直角转向物料输送需求，能够在有限的车间场地内完成输送线路的转向排布，充分利用厂房空间，避免多台直线输送机对接转角出现的物料卡顿、掉落问题，保障物料输送的连贯性。设备实际用途为实现各类箱装、袋装、规整块状物料的90度转向输送，可衔接前后段不同方向的生产或分拣工序，常见于食品包装生产线、电商仓储分拣线、电子元件组装线、日化产品灌装线等场景，适配重量较轻、底面平整的常规输送物料，输送过程平稳，不会对物料表面造成刮蹭损伤。产品功能特性方面，设备采用弧形绿色防滑皮带作为输送载体，皮带弧度精准匹配90度转向轨迹，运行时不会出现跑偏、打滑问题；侧方配置驱动电机提供稳定动力，动力输出平稳，输送速度可根据前后工序节拍进行适配调整；机架采用方管焊接框架结构，整体刚性充足，底部配置可调支撑脚杯，可根据现场地面平整度调整设备高度与水平度，保障设备运行时无晃动异响；侧边设置弧形防护挡板，避免物料在转向过程中从皮带侧边滑落，防护挡板弧度与皮带转向轨迹完全契合，不会与输送物料产生干涉。产品设计思路围绕紧凑化、易安装、低维护的核心方向展开，整体框架采用模块化设计，驱动组件、张紧组件、支撑脚均为独立装配单元，现场安装时无需复杂焊接作业，仅需通过螺栓紧固即可完成组装；皮带张紧结构设置在驱动端位置，日常维护时仅需调整张紧螺栓即可完成皮带松紧度调节，无需拆解整体机架；驱动电机采用侧挂式安装，减少设备底部占用空间，便于现场布置管线与清洁作业。外形尺寸与安装边界方面，该转弯输送机转弯内半径、外半径按照常规轻型输送场景通用参数设计，整体机架高度适配常规生产线750-850mm的作业高度范围，安装时仅需预留对应转弯半径的方形安装区域，设备进出料端分别对接前后段直线输送机的进出料端面，对接处间隙控制在5mm以内即可保障物料平稳过渡，设备底部支撑脚调节范围为±30mm，可适配存在轻微高度差的前后段输送设备对接，无需额外垫高或裁切机架。
