双工位自动焊接机械手三维设计模型

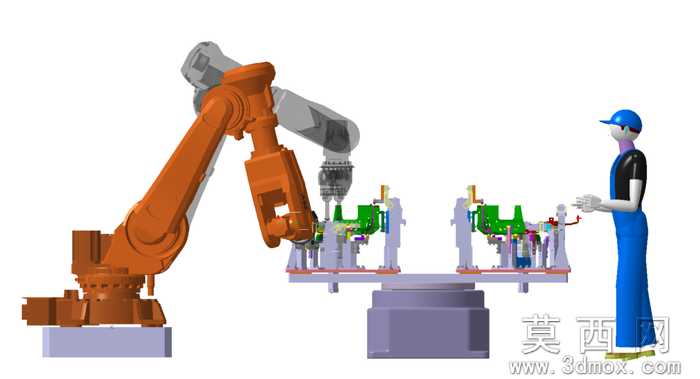

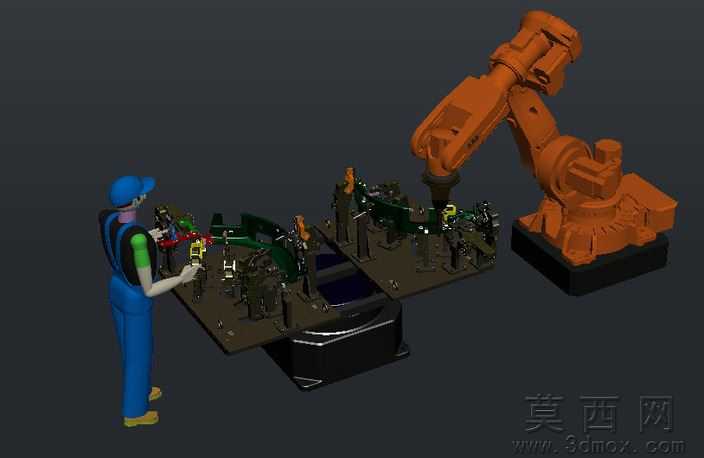

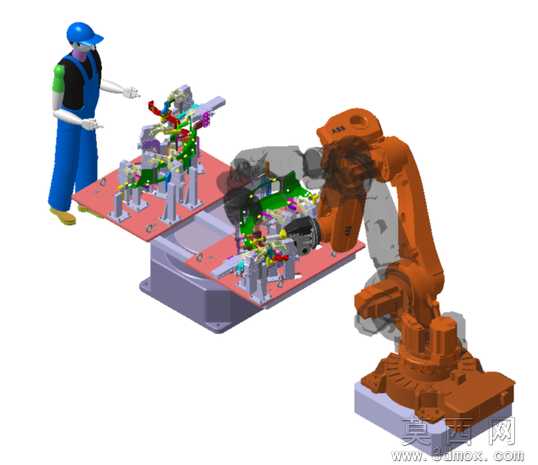

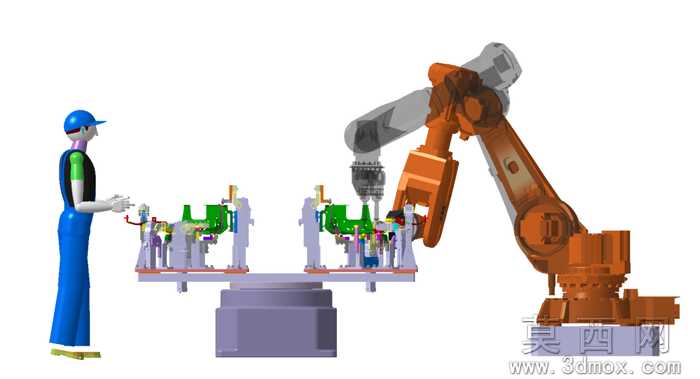

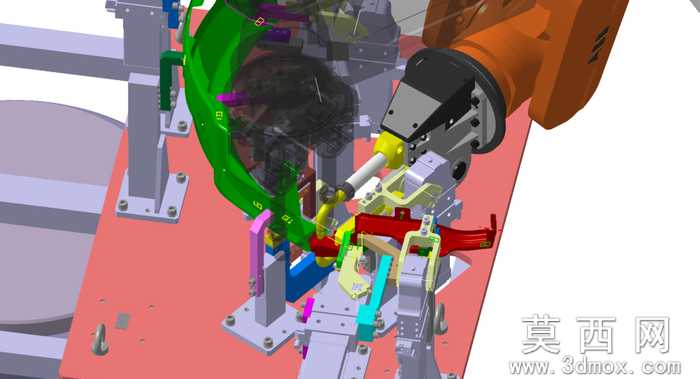

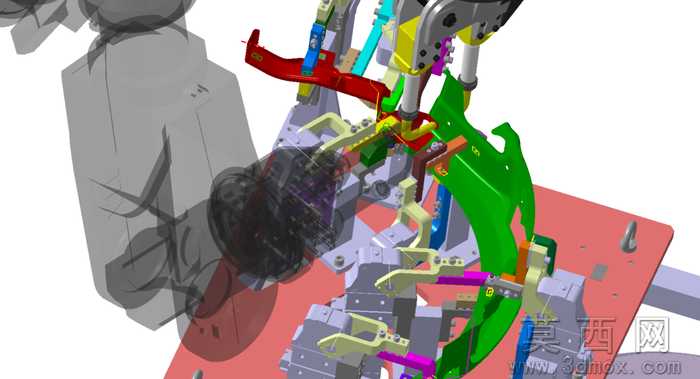

本模型为双工位自动焊接机械手完整三维设计方案，建模阶段遵循自顶向下的设计逻辑，首先完成六轴机械手本体的关节基准搭建，依次绘制底座回转支承、大臂铰接结构、小臂传动腔体、腕部旋转法兰的基础特征，再通过布尔运算完成各部件的细节倒角、安装孔位、走线槽结构的细化，随后搭建双工位回转焊接工装台，完成工件定位夹具、气动压紧组件、工位转台分度机构的逐一建模，最后导入标准人体操作模型完成人机工位布局校验，整体建模过程严格遵循机械设计公差规范，各运动副预留合理装配间隙。参数设计层面，机械手工作半径覆盖1800mm作业范围，额定负载12kg适配常规焊枪及送丝组件，双工位转台分度精度控制在±0.05°，单工位装夹时间与焊接节拍匹配实现无间断作业，各关节轴的运动行程参数完全匹配主流工业焊接机器人的实际性能参数，夹具定位点依据待焊工件的焊接工艺要求设置，有效规避焊接作业的焊枪干涉问题。渲染材质方面，机械手本体采用橙色工业烤漆材质，金属关节部位添加磨砂金属质感，工装台采用铸铁哑光材质，焊枪及管线添加黑色耐磨橡胶材质，操作工人模型采用标准工装配色，场景添加柔和工业环境光，清晰呈现各部件的结构层次与装配关系，可直观展示设备实际作业的布局状态。结构原理上，该设备通过六轴机械手的多自由度联动实现复杂焊缝的轨迹跟踪，双工位转台采用伺服电机驱动实现工位自动切换，一侧工位完成焊接作业时另一侧可同步完成工件上下料，配合夹具的自动压紧结构实现焊接流程的全自动化，机械手各关节通过伺服电机配合精密减速机实现运动控制，可适配直线、圆弧等多种焊缝的焊接工艺需求。软件兼容层面，模型提供STEP、IGES通用中间格式文件，同时包含CATIA原始建模文件，可直接导入SolidWorks、UG、ProE等主流三维机械设计软件进行编辑修改，无特征丢失问题，也可导入各类工业仿真软件完成运动仿真、焊接路径模拟等后续工作。研发教学应用层面，该模型可作为自动化焊接设备研发的参考方案，帮助设计人员快速完成焊接工作站的布局规划与结构优化，也可作为高校机械工程、自动化专业的教学案例，用于讲解工业机器人运动原理、自动化产线节拍设计、焊接工装设计要点等专业内容，也可供三维建模学习者参考复杂工业设备的建模思路与装配逻辑。
