双从动件螺旋往复联动传动机构

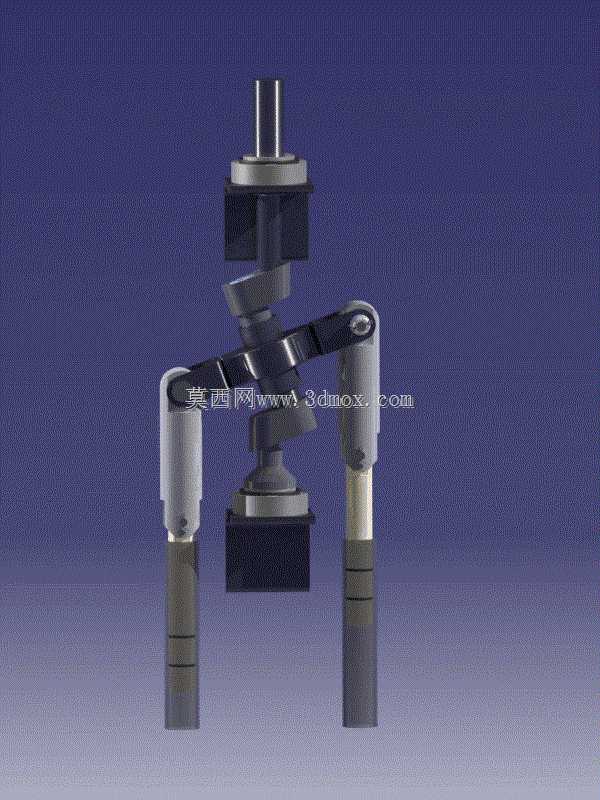

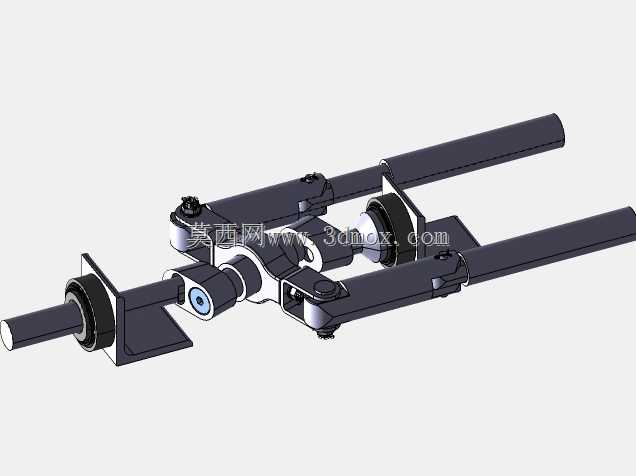

该传动机构核心采用空间螺旋凸轮作为动力输入核心，搭配两组对称布置的柱状从动件实现动力的换向输出，主要应用于轻载自动化生产线的工位间歇送进、小型专用设备的往复动作执行、轻工包装设备的同步分料等场景，可将单轴的连续旋转输入，转化为两组从动件的同步轴向往复运动，替代传统多气缸联动的复杂气路布局，降低设备整体的气源依赖与运维成本。从功能特性来看，该机构通过螺旋槽的型线精准控制从动件的运动行程与启停时序，凸轮旋转过程中，嵌在螺旋槽内的从动件销接结构会沿着槽道轨迹平稳滑动，带动两侧的柱状从动件沿自身轴向做规律往复，运动过程无刚性冲击，运行噪音低，可适配每分钟六十至一百二十次的中低速往复动作需求，两组从动件的运动相位完全对称，可实现双侧工位的同步动作执行，避免单侧动作带来的设备偏载问题。设计思路上，该机构采用对称式布局平衡运动惯性力，中部的螺旋凸轮通过上下两端的轴段实现径向定位，可直接与驱动电机的输出轴通过联轴器直连，无需额外加装换向齿轮组；两侧从动件配套有导向衬套结构，可抵消从动件运动过程中的径向偏转力，降低滑动摩擦损耗，延长构件使用寿命。安装边界方面，该机构整体为立式紧凑结构，横向安装占用空间较小，从动件的轴向伸出端预留有标准安装接口，可直接加装执行端头适配不同的作业需求，中部凸轮轴的输入端可适配常规的伺服或步进电机安装尺寸，无需对现有设备的安装基面做大规模改造即可完成替换安装，整体结构的运动副均采用敞露式设计，日常润滑维护操作便捷，适合在洁净度要求一般的常规工业车间环境内长期稳定运行，可有效简化设备的传动链路，减少多动力源配合带来的调试难度。
