微型涡喷KJ-66半剖结构三维设计

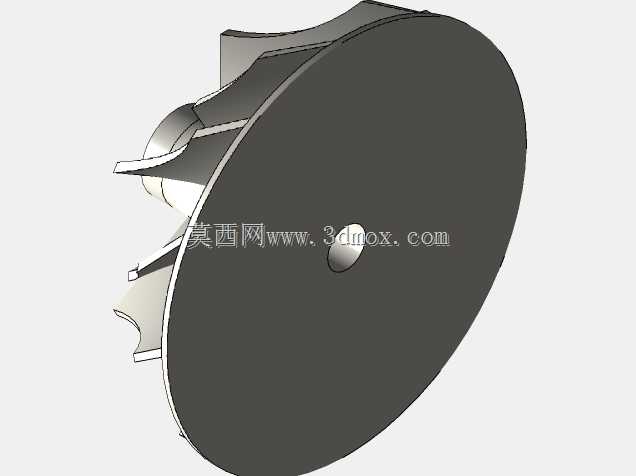

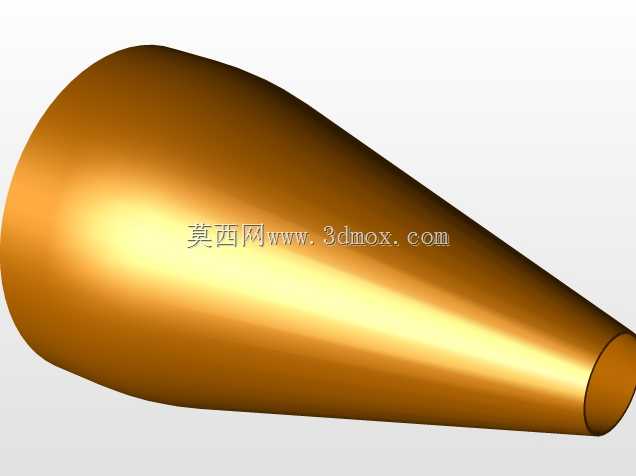

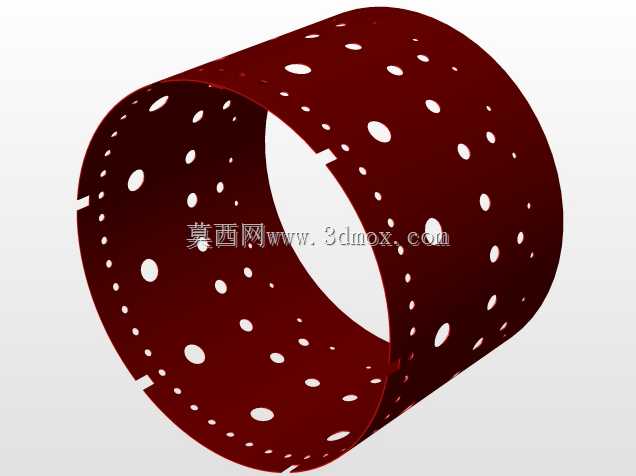

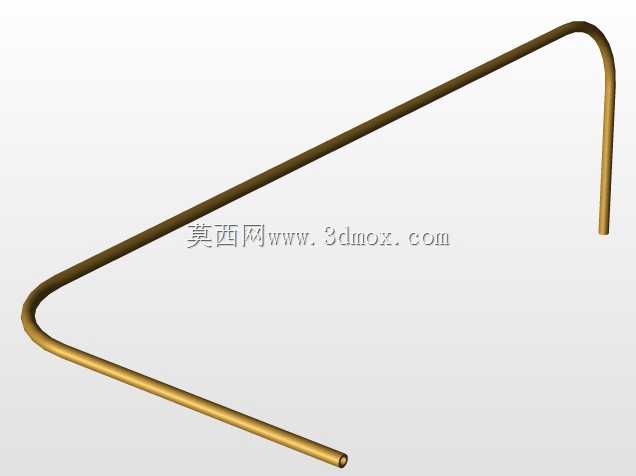

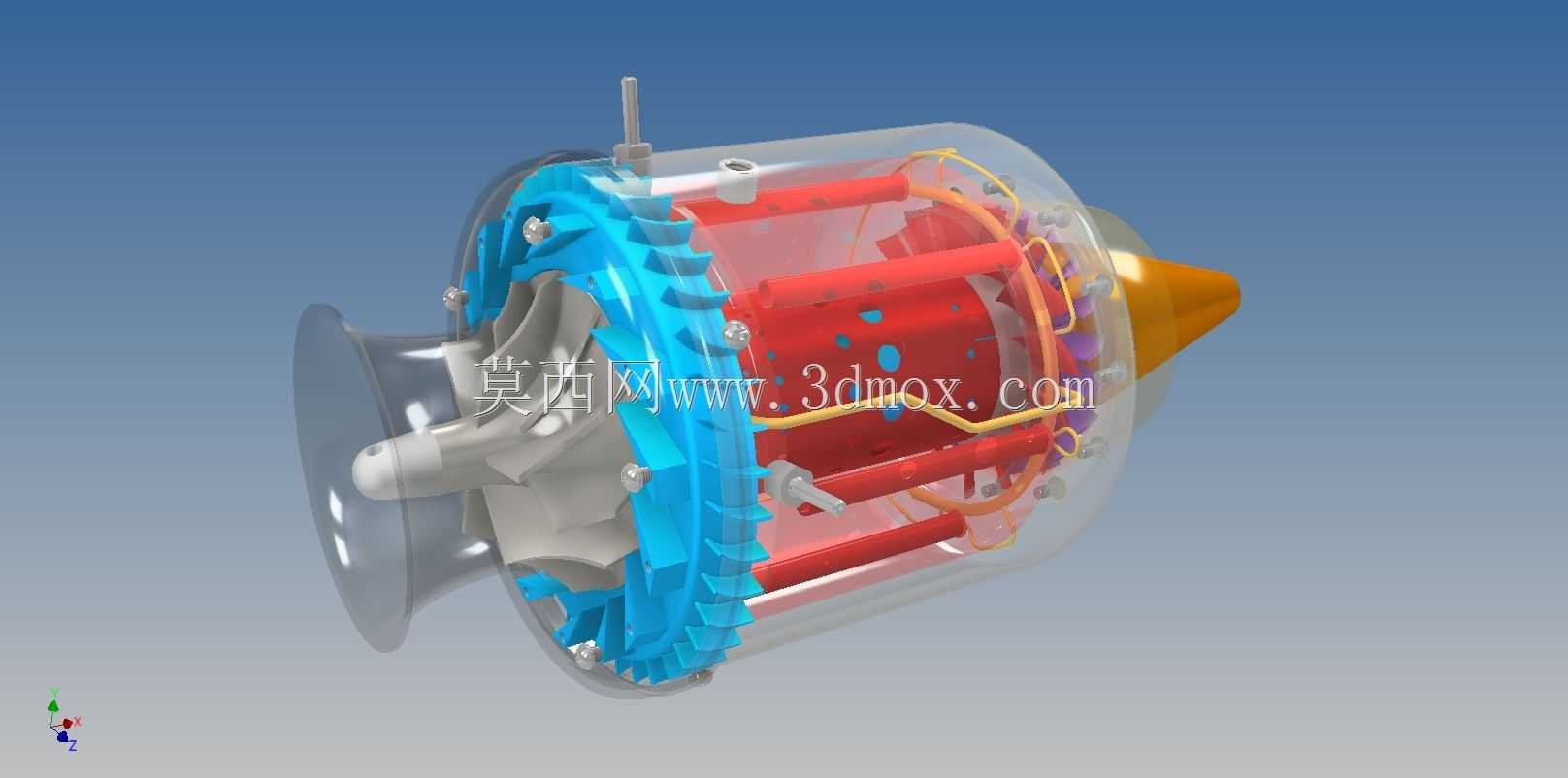

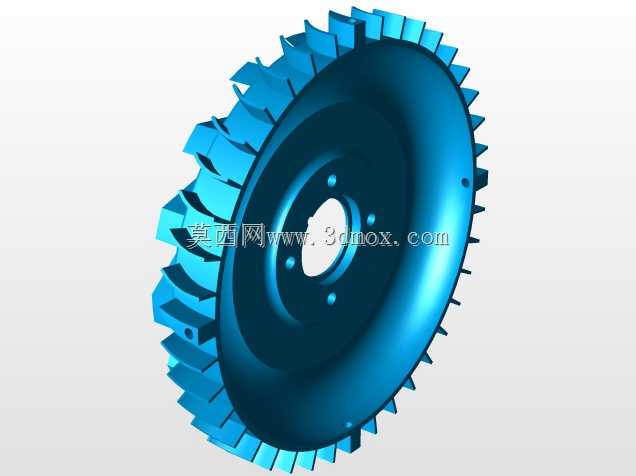

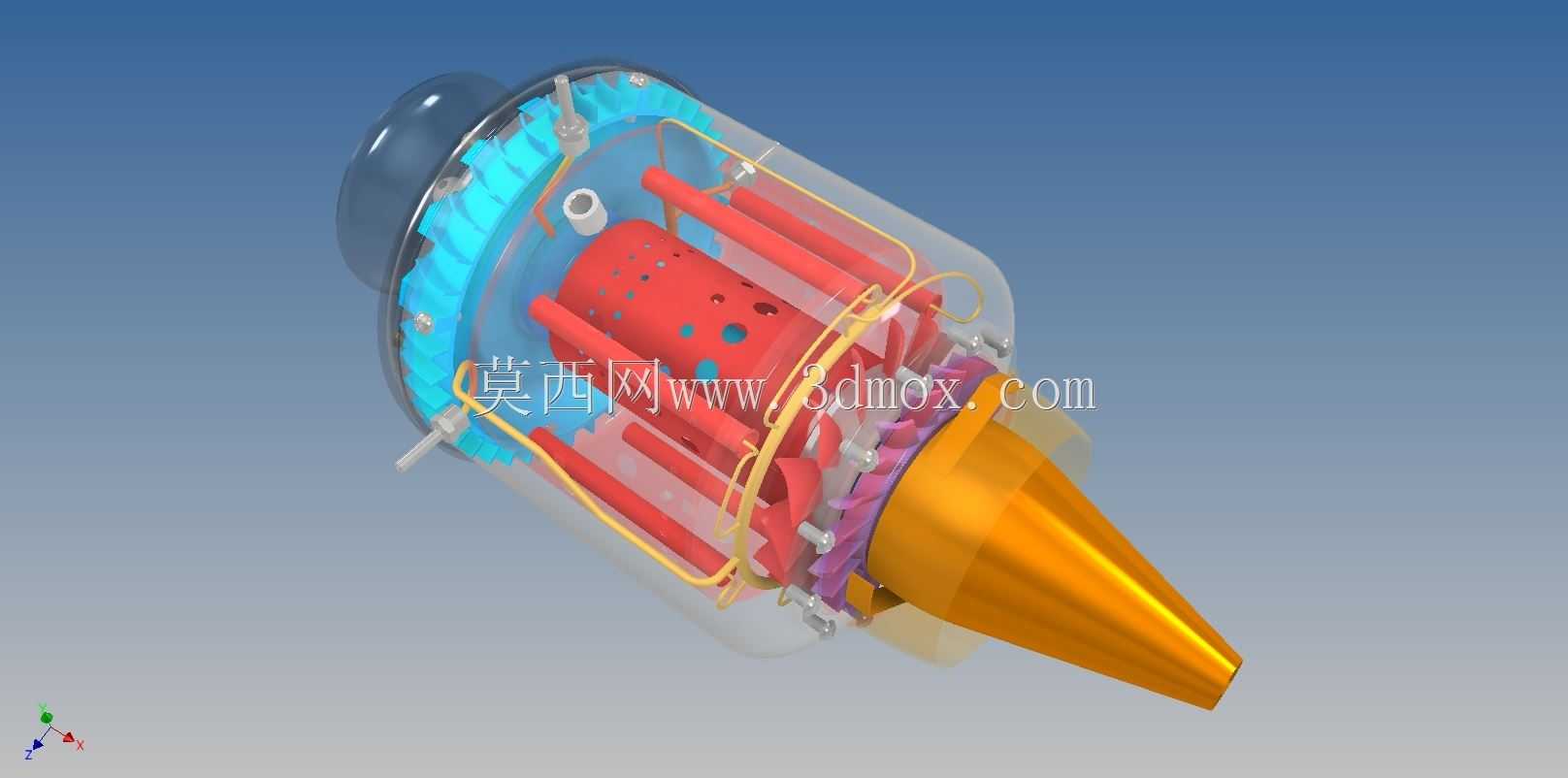

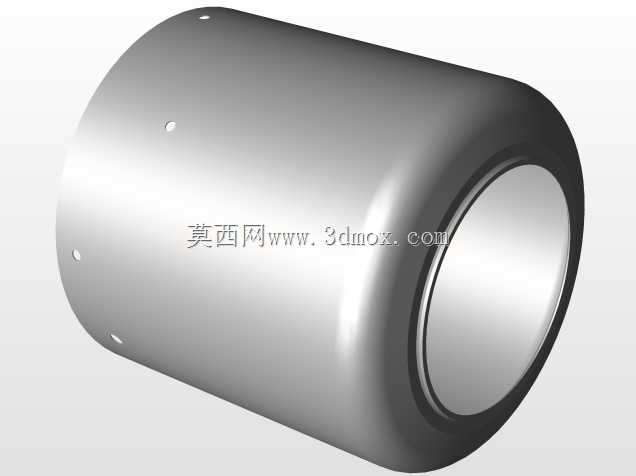

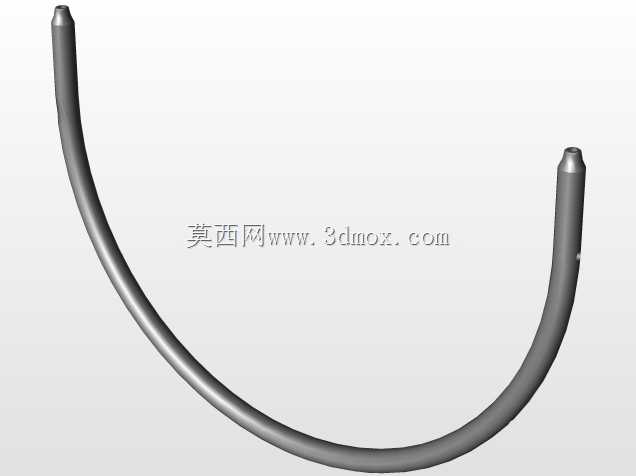

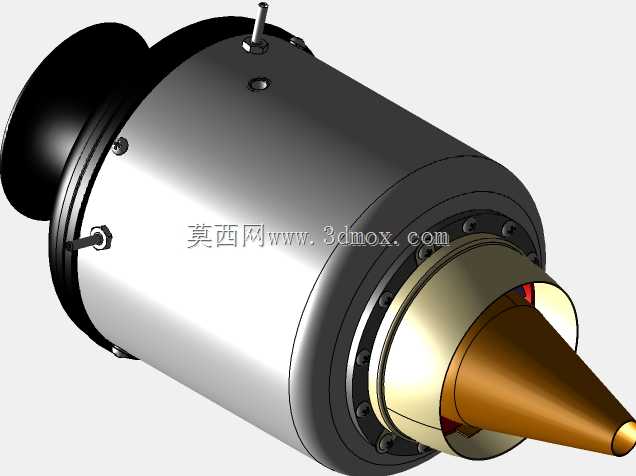

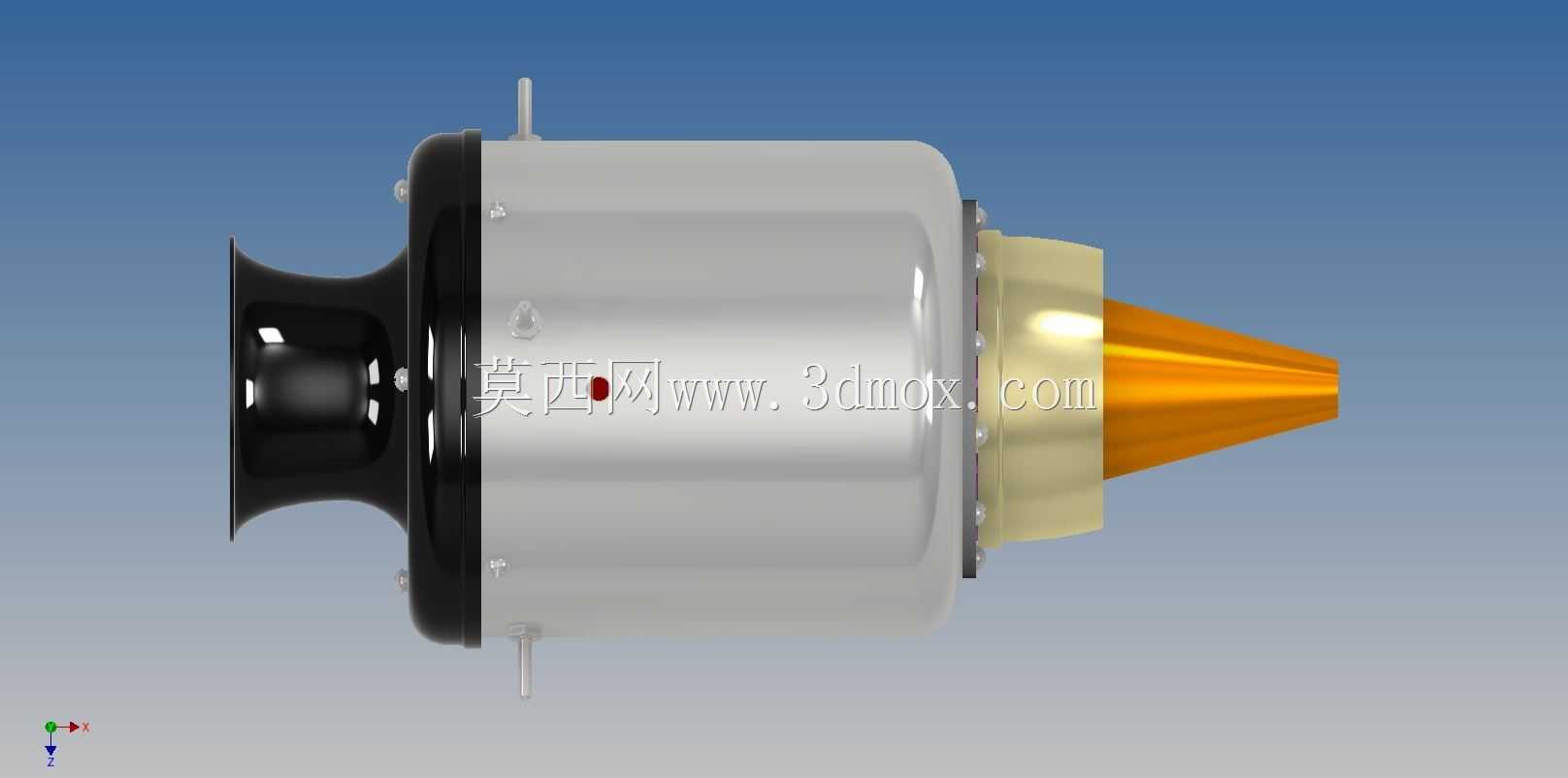

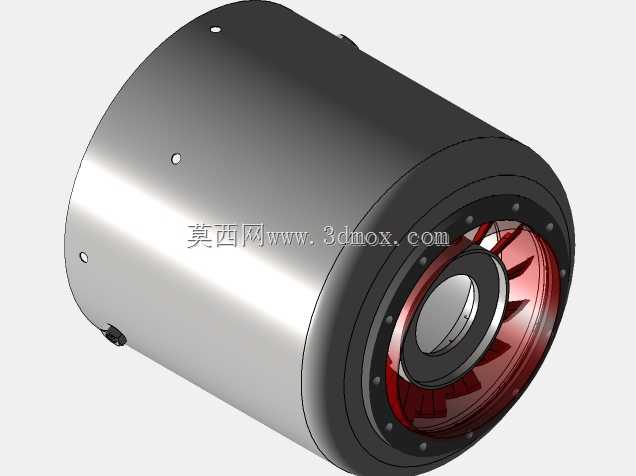

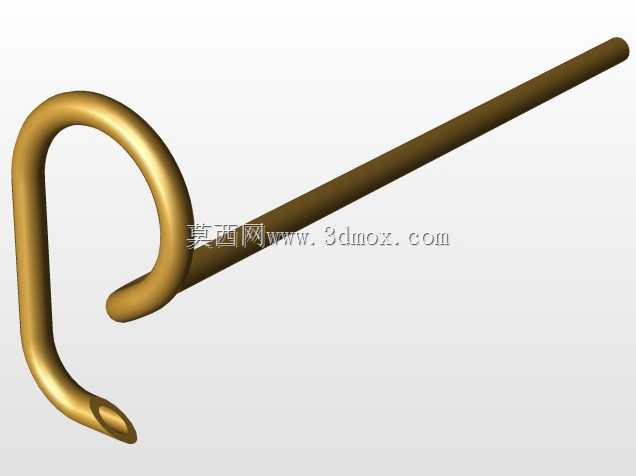

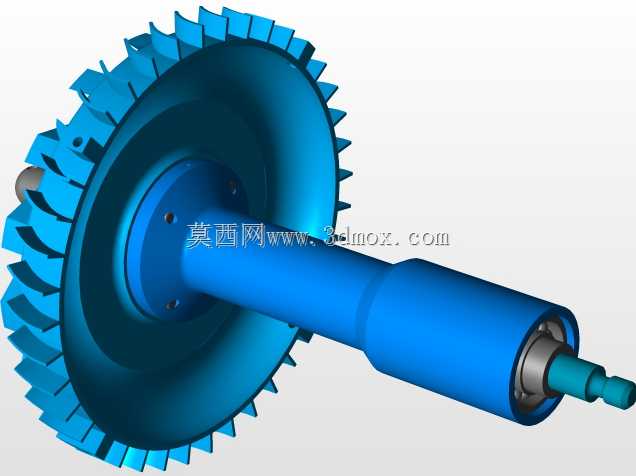

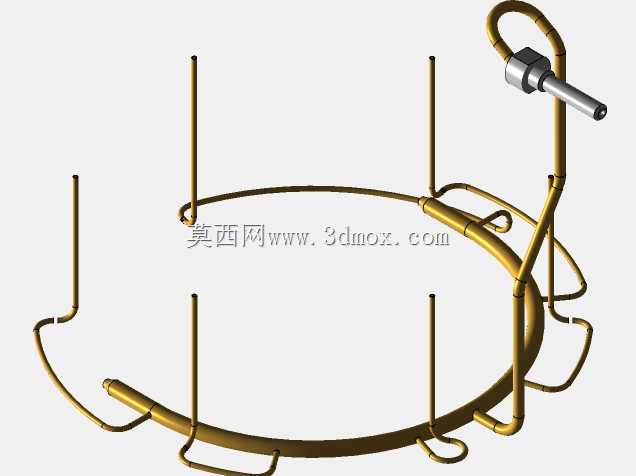

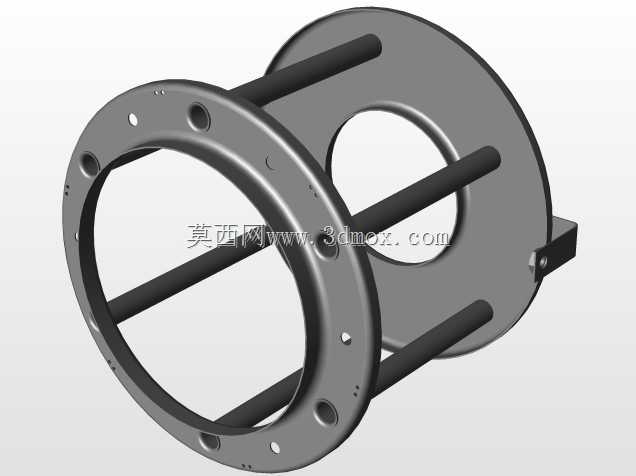

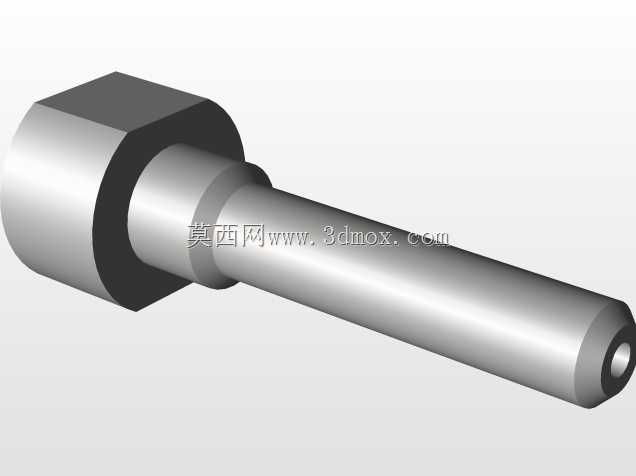

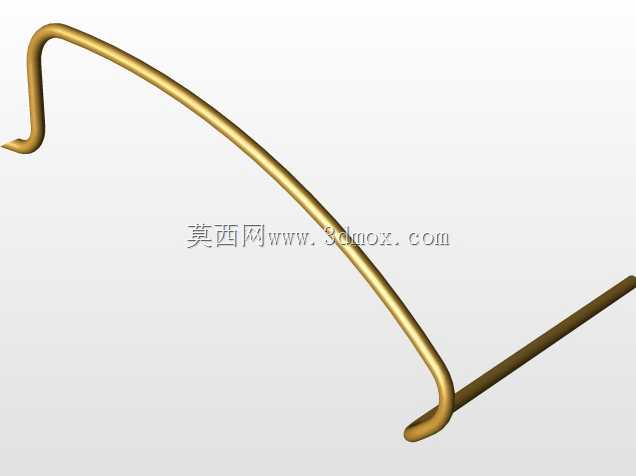

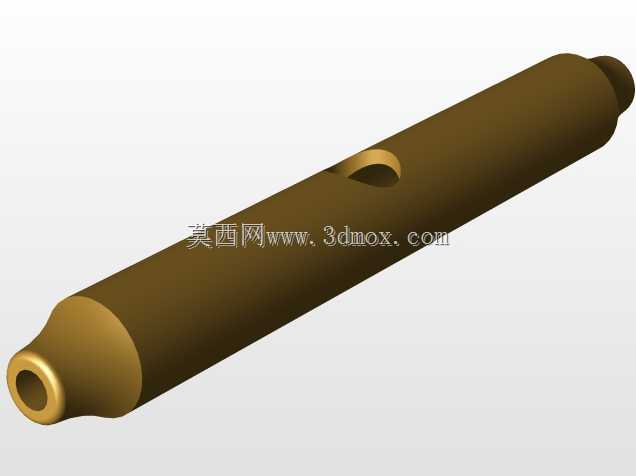

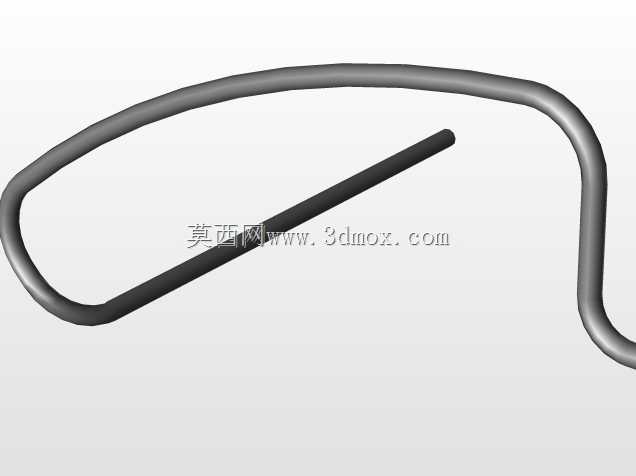

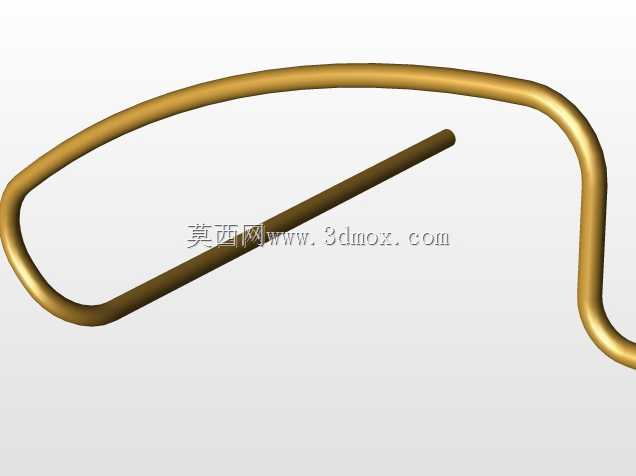

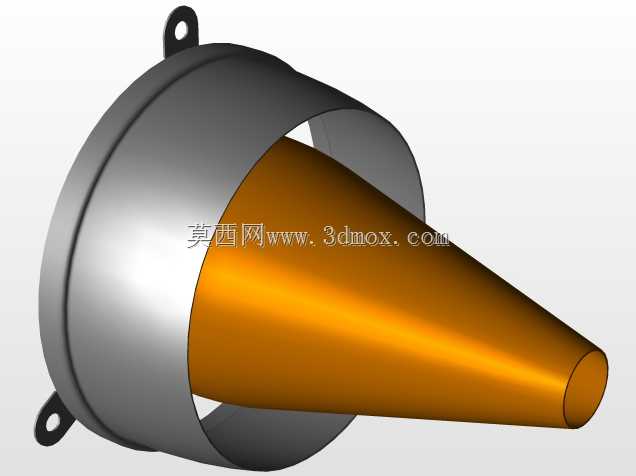

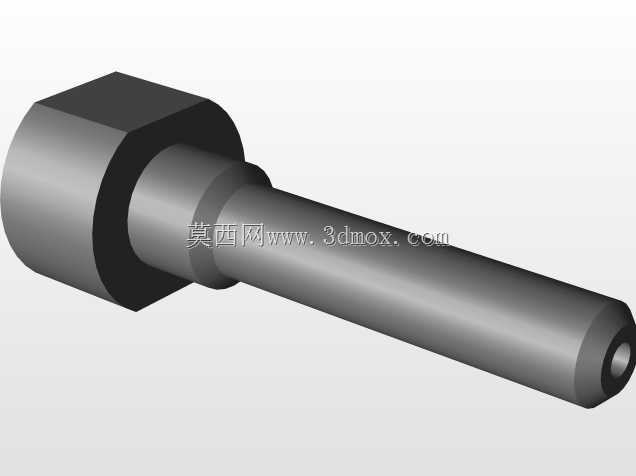

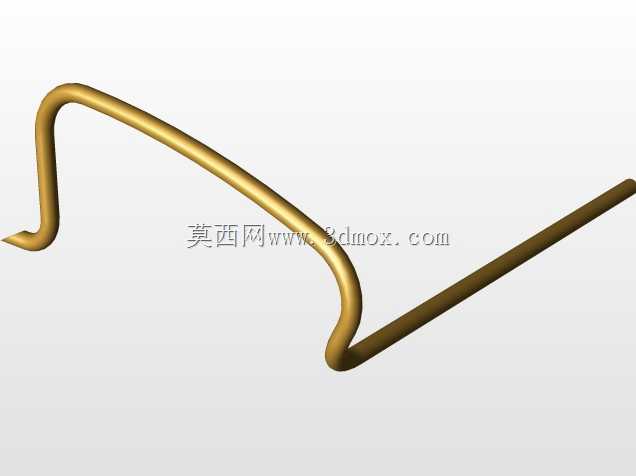

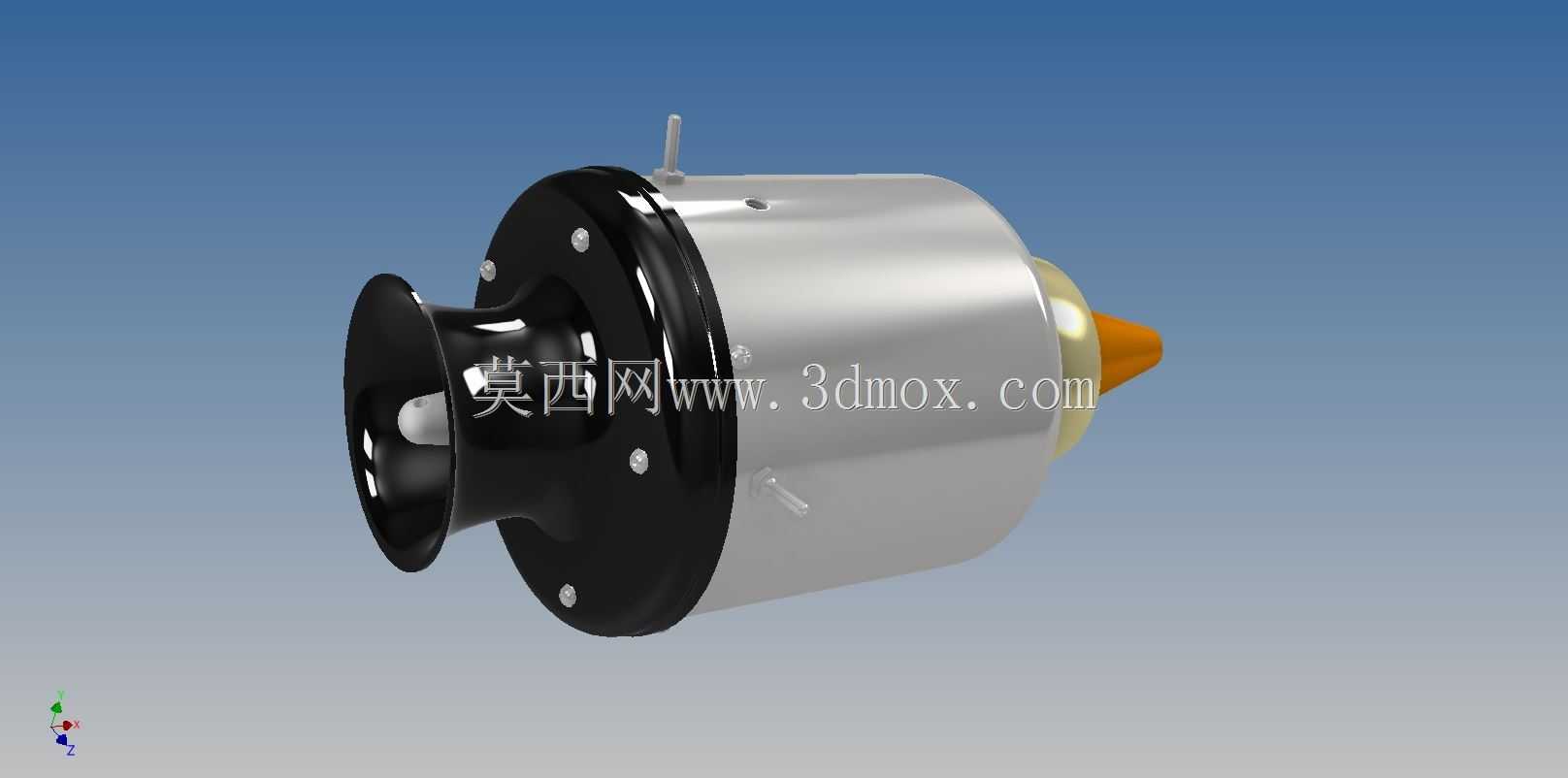

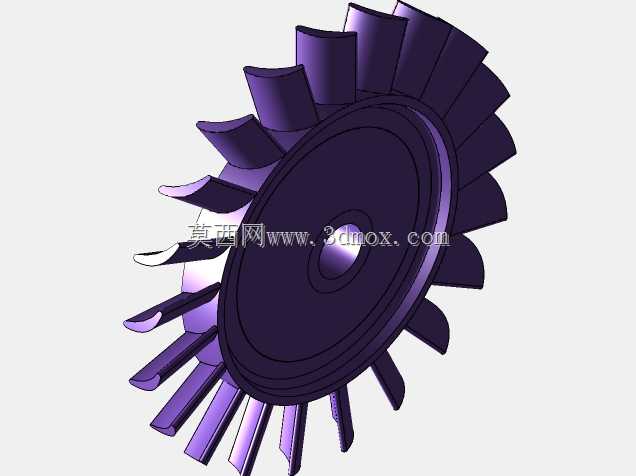

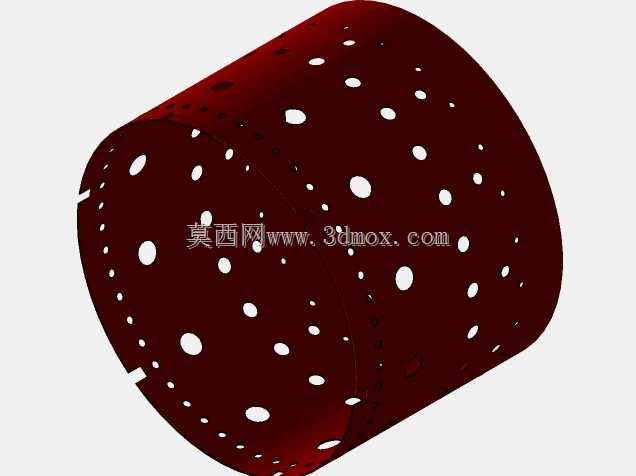

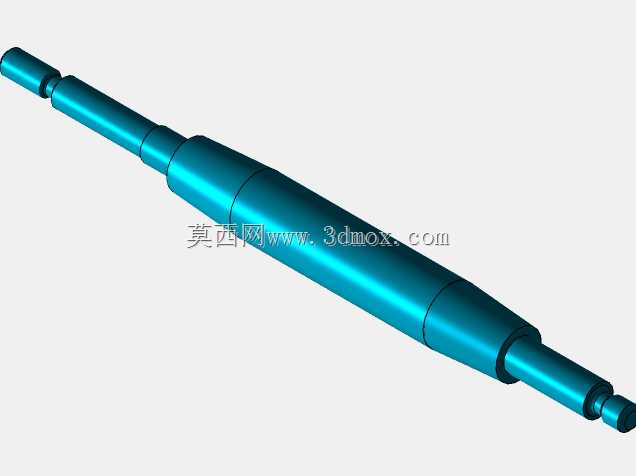

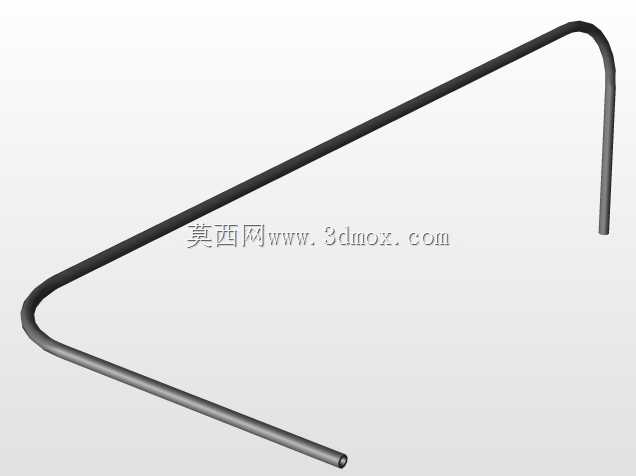

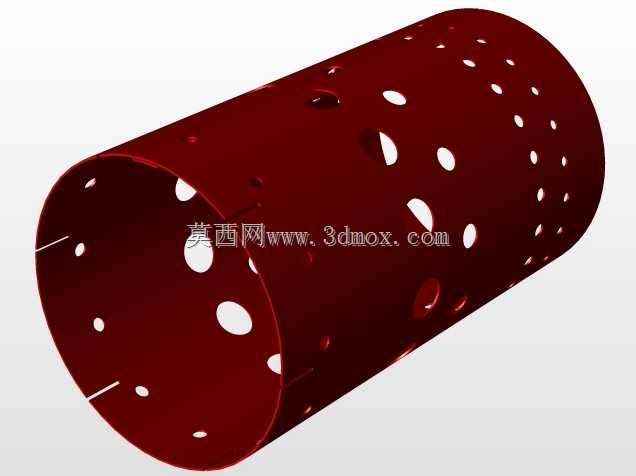

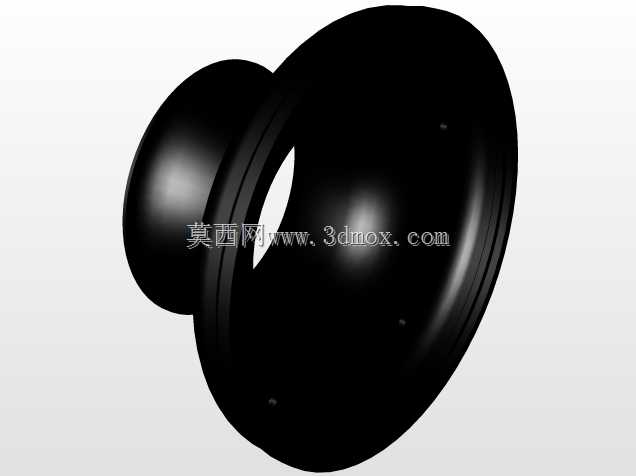

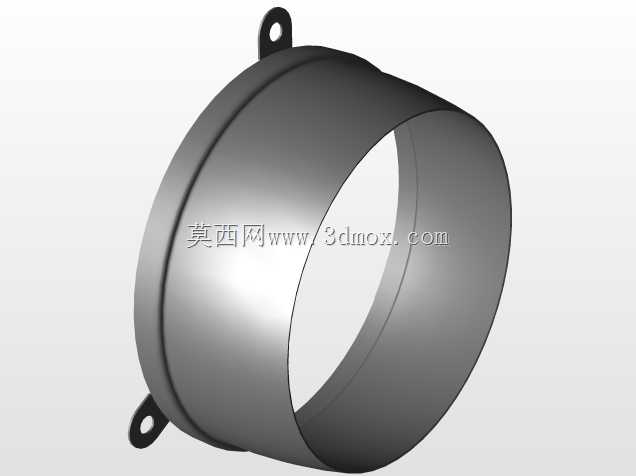

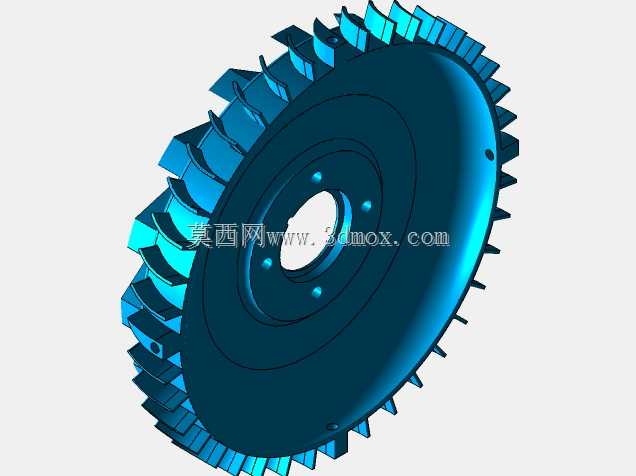

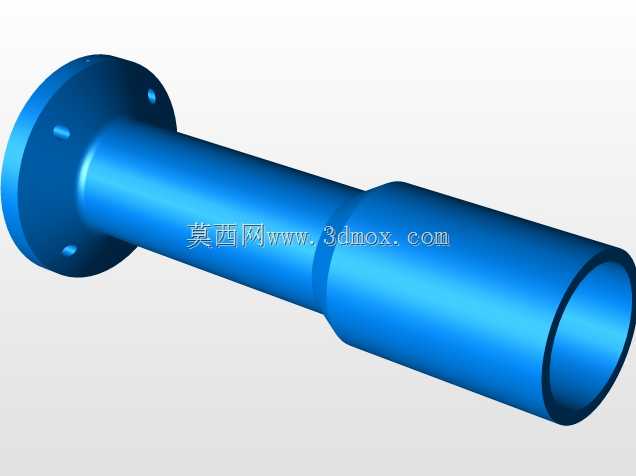

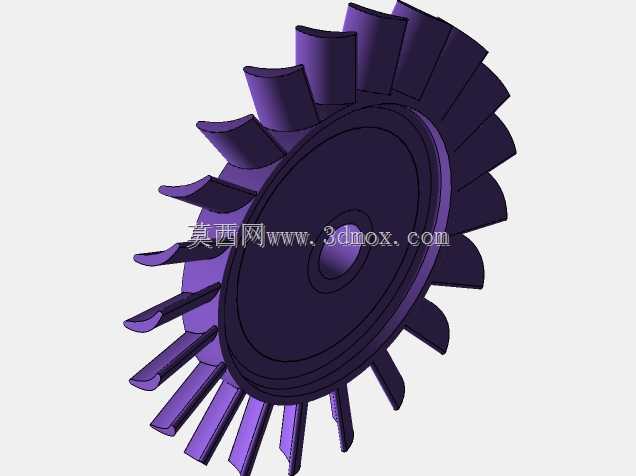

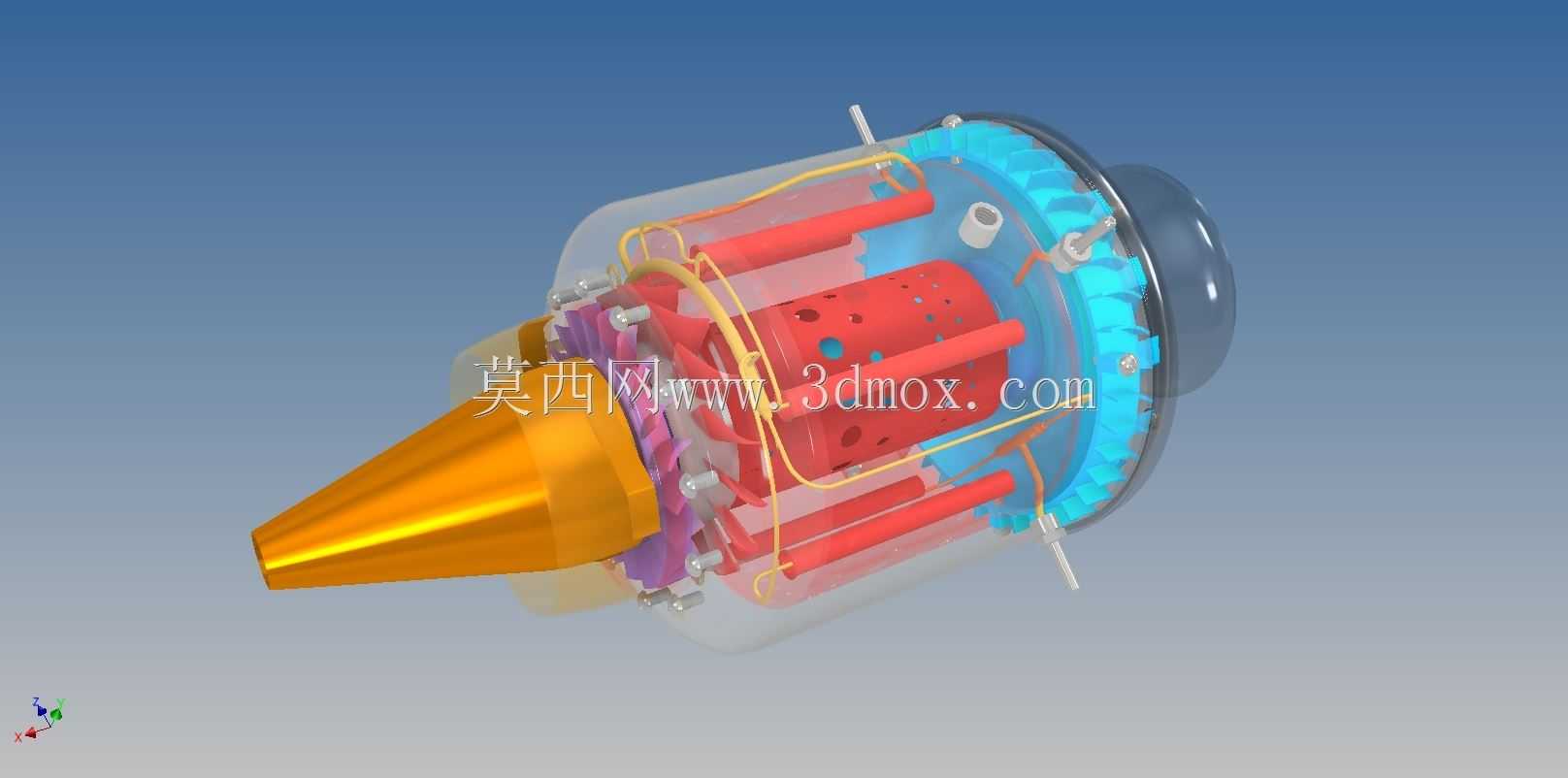

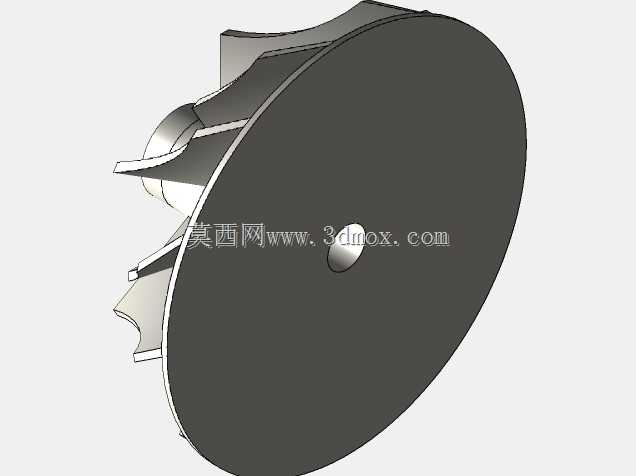

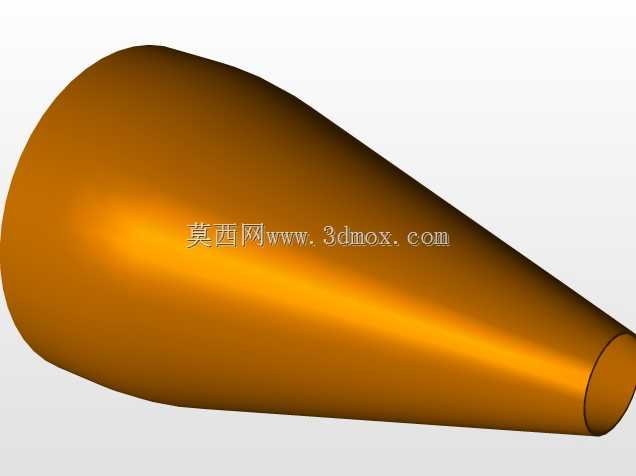

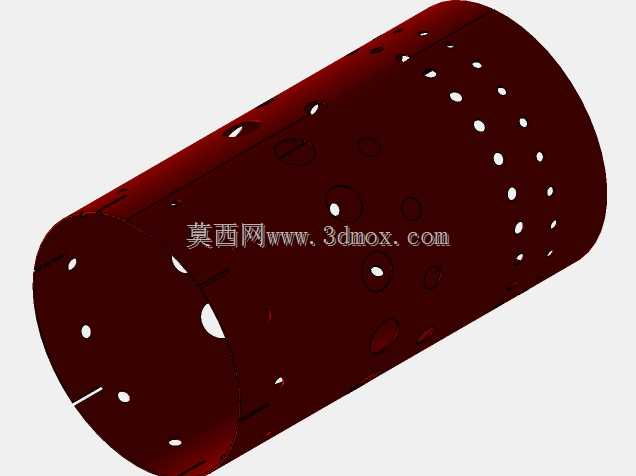

这款微型涡轮动力装置，主要面向小型航空模型、实验性轻型飞行器、小型辅助动力单元等应用场景，能够为自重十公斤级以内的小型无人飞行器提供持续稳定的推力输出，也可作为高校航空动力专业的教学演示载体，直观展示涡轮发动机的完整工作逻辑与内部结构配合关系。在实际使用场景中，这类微型涡喷装置相比传统活塞式螺旋桨动力，拥有更高的推重比与更快的响应速度，能够适配高速飞行的小型航模、靶机等设备，也可作为小型地面发电单元的动力核心，带动发电机输出稳定电能，满足野外便携供电、小型设备应急供电的需求。从功能特性来看，该结构完整还原了微型涡喷的核心工作链路：前端锥形进气道能够对进入的气流进行初步整流，降低进气紊流对压气机段的干扰；压气机段通过高速旋转的叶轮对进气进行压缩，提升气体压力与温度；燃烧室段整合了燃油喷嘴与点火结构，压缩后的空气与雾化燃油充分混合后燃烧，形成高温高压燃气；燃气向后推动涡轮段旋转，涡轮通过传动轴带动前端压气机持续工作，剩余的高温燃气从尾喷口高速喷出，形成反作用推力。本次设计采用半剖透明化的展示思路，将外部机匣做透明化处理，能够清晰呈现内部压气机叶轮、燃烧室腔体、涡轮叶片、传动轴、燃油管路、密封结构的装配位置与配合关系，既保留了完整的外部气动外形，也能让使用者直观理解各部件的空间布局。在外形与安装边界设计上，整体采用同轴回转体布局，前端进气锥为流线型钝锥结构，能够在高速进气状态下减少激波阻力，中段机匣为等直径圆柱结构，预留了安装固定的凸台与管路接口，可适配标准的微型涡喷安装支架，尾部喷口为收敛型结构，能够对喷出的燃气进行加速，提升推力转化效率；整体径向尺寸紧凑，轴向长度适配小型飞行器的机身内部安装空间，外部预留的燃油管路、点火线路接口位置符合微型涡喷的通用安装规范，不需要额外改装即可适配常规的航模燃油供给与点火控制系统。各转动部件的同轴度设计严格遵循微型涡喷的设计规范，压气机与涡轮的轴向间隙经过优化，既避免转动过程中出现碰磨风险，也能减少燃气泄漏带来的效率损失，燃烧室的流道设计能够保证燃油与空气充分混合，提升燃烧效率，降低工作状态下的油耗与排气温度。
