符合1U规范的立方星分体承载框架结构

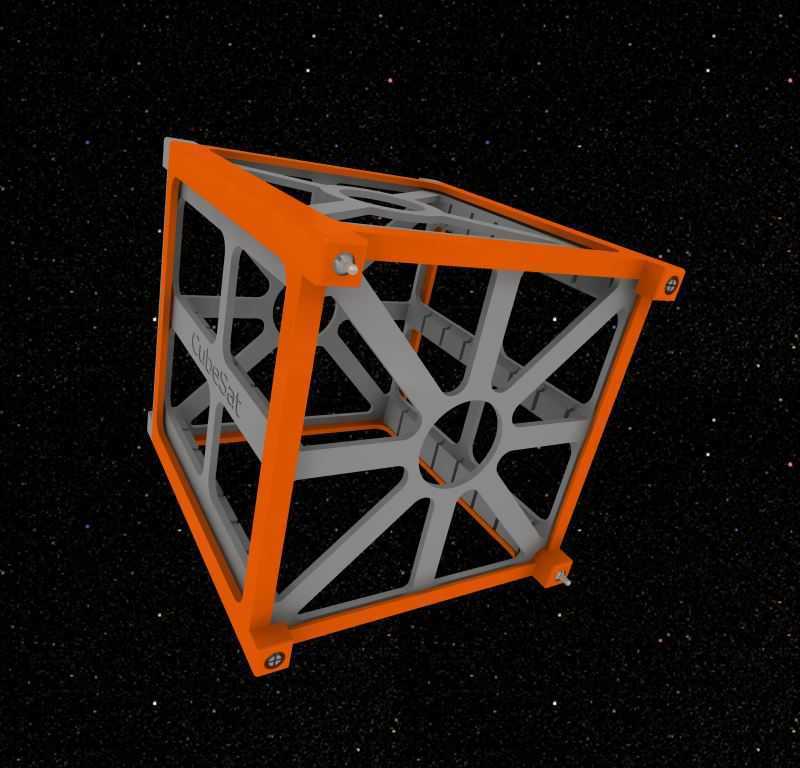

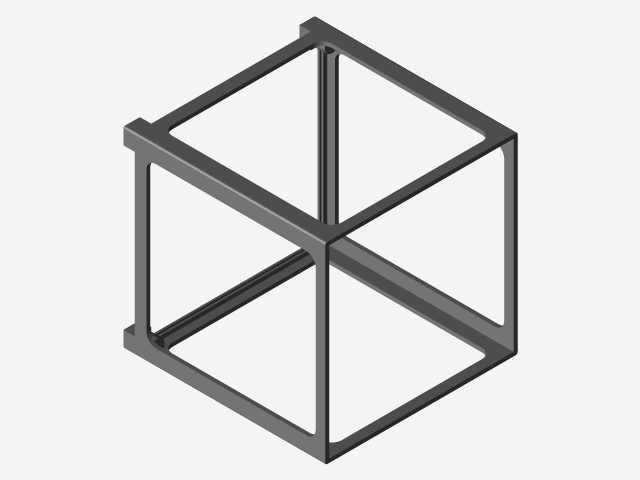

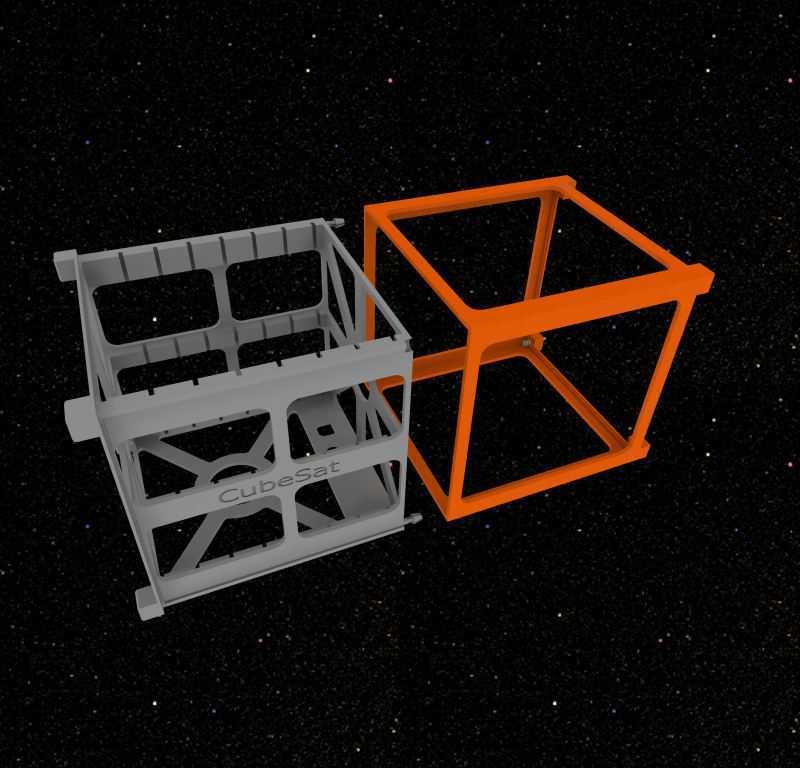

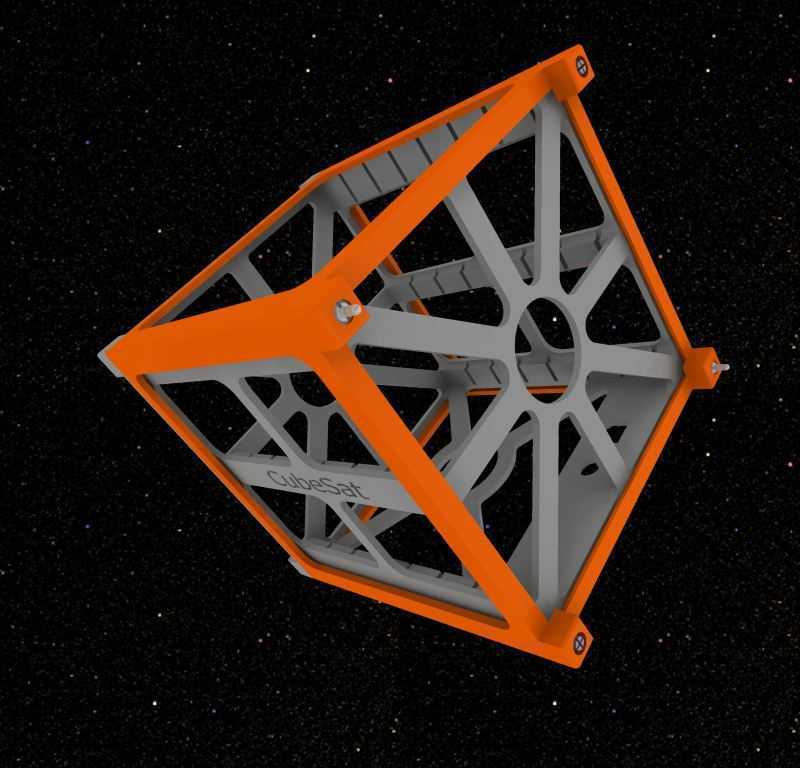

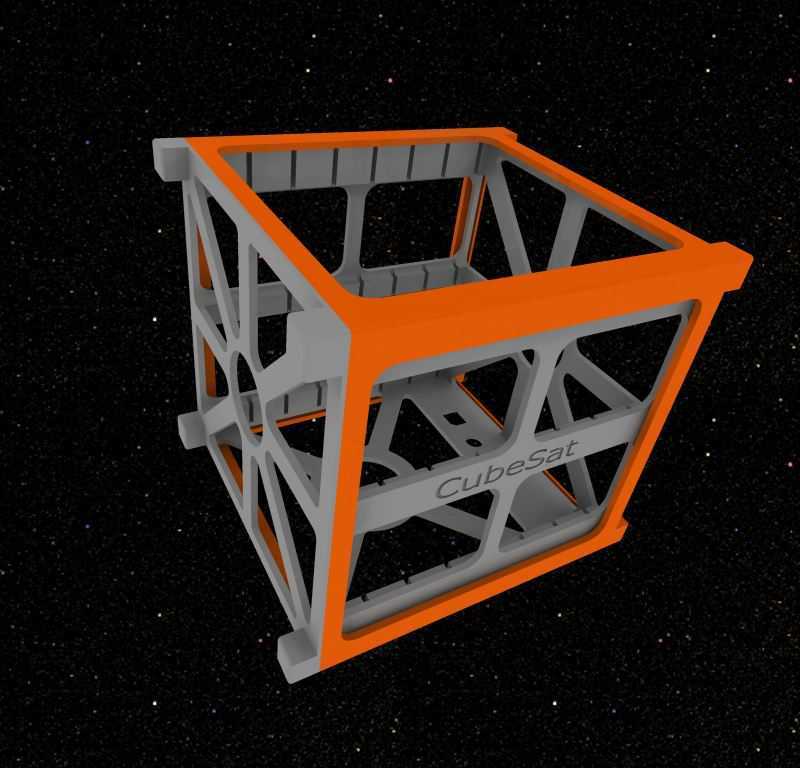

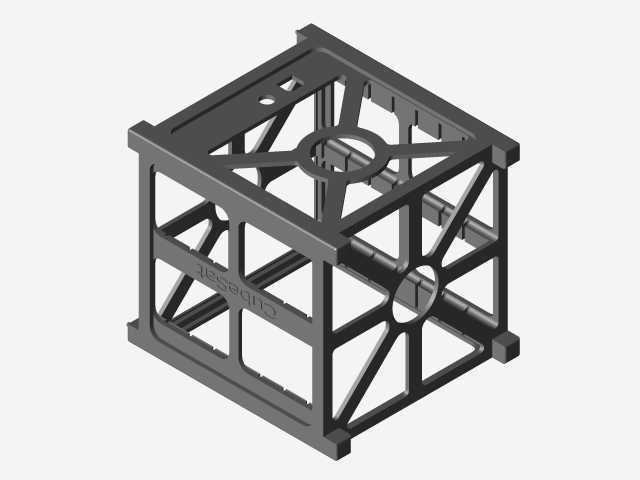

　　在微纳航天载荷的快速迭代场景中，立方星作为标准化的低成本卫星载体，其主体承载结构的设计合理性直接决定了整星的装配效率、发射阶段抗载荷能力与在轨运行可靠性。这套分体式框架结构完全围绕1U规格立方星的通用适配需求开发，没有冗余的装饰性结构，所有几何特征都服务于实际装配与承载功能。从结构组成来看，框架拆分为外部防护框架与内部载荷安装框架两个独立部分，这种拆分设计并非随意的结构分割，而是充分考虑了立方星在P-POD部署器内的安装流程与分离需求：外框架直接与部署器的导轨接触面配合，承担发射阶段的冲击、振动载荷传递，将外部力学环境的影响均匀分散到整个框架轮廓上，避免局部应力集中损伤内部搭载的有效载荷；内框架则作为所有星载设备的安装基体，电路板、传感器、电源模块等组件都可以通过内框架侧壁的预置槽位完成定位固定，不需要额外设计复杂的转接支架，大幅压缩整星的装配周期。

　　尺寸边界的严格控制是这类航天结构设计的核心要点，这套框架的外轮廓尺寸控制在100mm×100mm×113.5mm区间，完全匹配1U立方星的通用规范尺寸要求，不会出现与标准P-POD部署器内壁干涉的问题，外框架的边缘全部做了适配导轨的导向倒角，在卫星入轨分离过程中可以顺畅沿导轨滑出，避免卡滞导致的部署失败。内外框架之间预留了标准分离弹簧的安装空间，弹簧的预压行程经过匹配设计，既可以保证发射阶段内外框架之间没有相对窜动，又能在分离指令触发后提供足够的推出力，让卫星顺利脱离部署器进入预定轨道。内框架的侧壁设计了连续的导向槽结构，星载设备可以沿着槽位滑入指定安装位置，配合末端的两个锁安装位完成轴向固定，不需要在框架上加工大量的螺纹孔，既降低了结构加工的复杂度，也减少了多余物产生的风险，适配航天产品对洁净装配的要求。

　　材料选择上，这套结构适配ABS塑料的成型工艺特性，所有壁厚、加强筋的尺寸都经过优化，在保证整体结构刚度满足发射段力学要求的前提下，将框架本体的重量控制在82克，为有效载荷预留出更多的重量配额——对于微纳卫星而言，每克重量的节约都意味着可以搭载更多的功能组件，或者降低发射成本。框架侧面的镂空结构并非单纯为了减重，一方面是给星载设备的接插件、线路预留出走线与安装空间，避免装配时出现线路挤压破损的问题；另一方面，这些镂空位置也可以作为太阳能电池板的安装基准面，如果任务需要在卫星侧面部署太阳能电池片，可以直接将电池板贴合固定在内框架的侧壁平面上，不需要额外设计电池板的安装支架，进一步压缩整星的结构重量与装配复杂度。

　　从实际工程应用的角度看，这种分体式框架结构大幅降低了立方星的结构设计门槛，对于高校、商业航天团队的快速原型开发场景，不需要从零开始设计整星的承载结构，只需要根据自身载荷的安装需求，在内框架的基础上微调局部安装位，就可以快速完成整星的结构方案，缩短从方案设计到飞行样机的开发周期。结构的力学传递路径经过了针对性优化，外框架的加强筋布局沿着发射阶段的主载荷方向布置，在承受轴向冲击、横向振动时，应力可以沿着加强筋均匀传递到整个框架，不会出现局部应力过大导致的结构断裂问题；内外框架的配合面做了公差匹配设计，装配时不需要额外的定位工装就可以完成精准对位，配合锁机构与分离弹簧，就可以完成整星结构的总装，适配小批量快速生产的需求。值得注意的是，这套结构的重量核算没有包含分离弹簧与锁机构的重量，在实际整星重量配平时，需要根据选用的弹簧规格、锁具重量重新核算整星的质心位置，保证质心偏差在部署器允许的范围内，避免分离时出现姿态翻滚的问题。框架的所有外露棱边都做了圆角处理，避免在装配过程中划伤操作人员或者损坏星载设备的线缆、元器件表面，也减少了发射过程中因为应力集中导致的结构疲劳风险。
