1U规格立方星空间实验平台结构设计

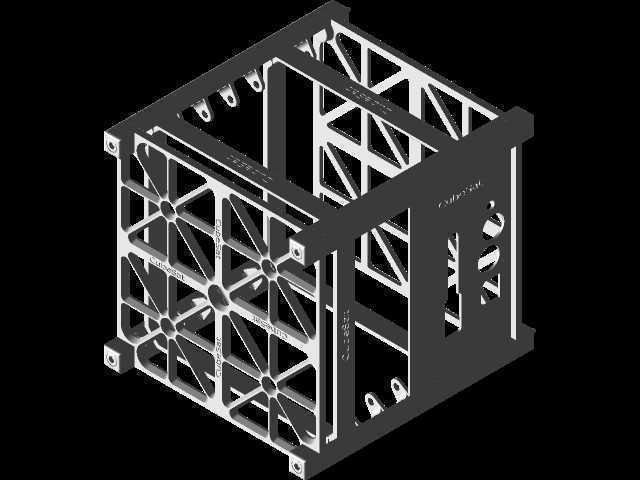

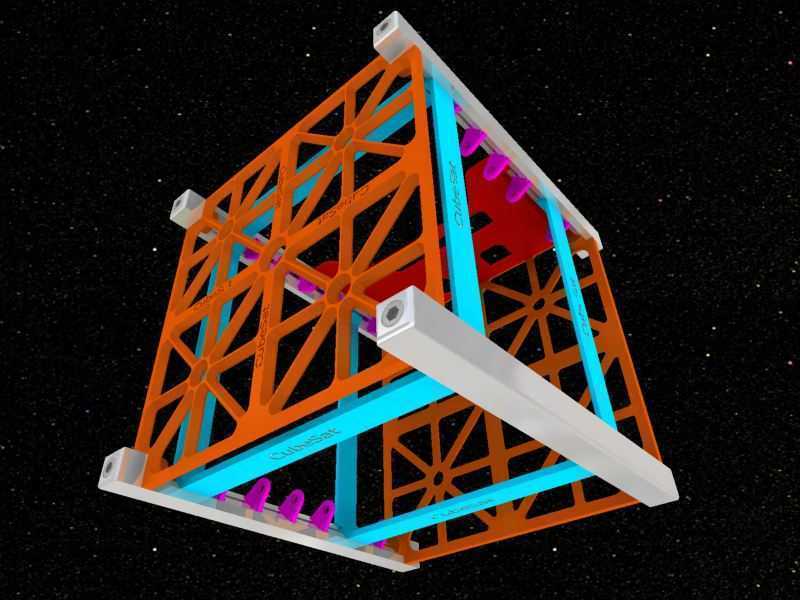

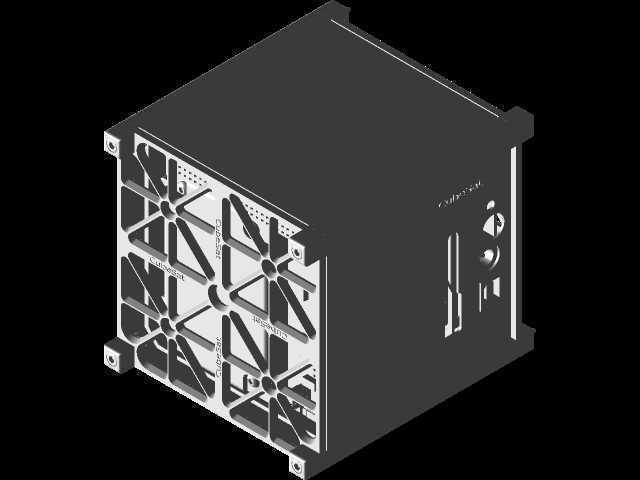

　　本次呈现的立方星结构，针对近地轨道空间实验任务设计，适配1U标准立方星的通用安装边界，整体外廓严格遵循立方星通用释放机构的尺寸约束，可直接适配主流皮卫星部署器的装载要求，无需额外做结构适配修改。从实际应用场景来看，这类1U规格的立方星多承担高校空间科学实验、技术验证、短期在轨数据采集类任务，相比大卫星具备研发周期短、部署灵活、单星成本低的优势，可通过多星组网实现大范围空间环境参数监测，也可作为独立载荷搭载在运载火箭的剩余运力上完成入轨。结构主体采用镂空桁架式承力框架，框架杆件做了等强度优化，在满足发射段过载力学要求的前提下，尽可能削减非承力区域的材料余量，降低整体结构死重，给有效载荷、星载计算机、电源模块、通信模块留出更多重量配额。

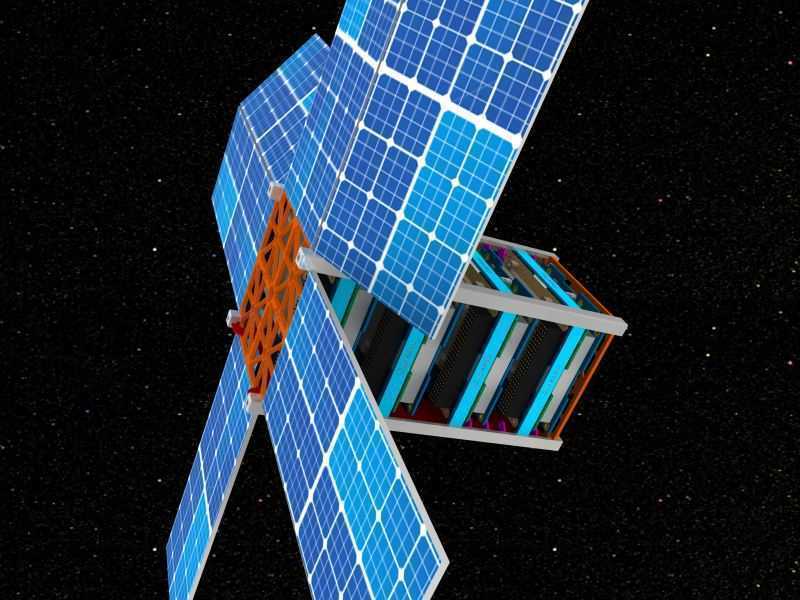

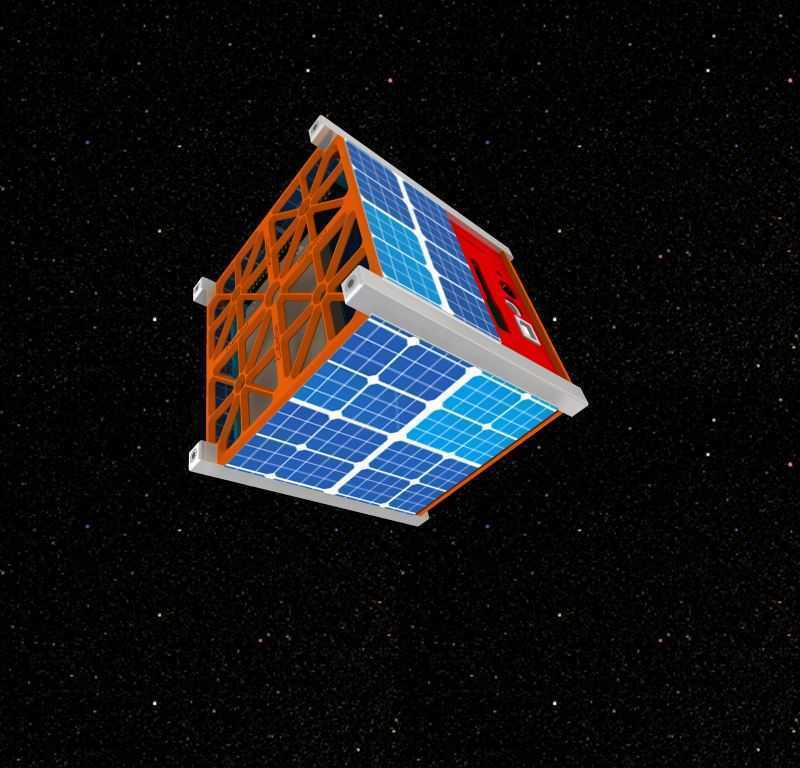

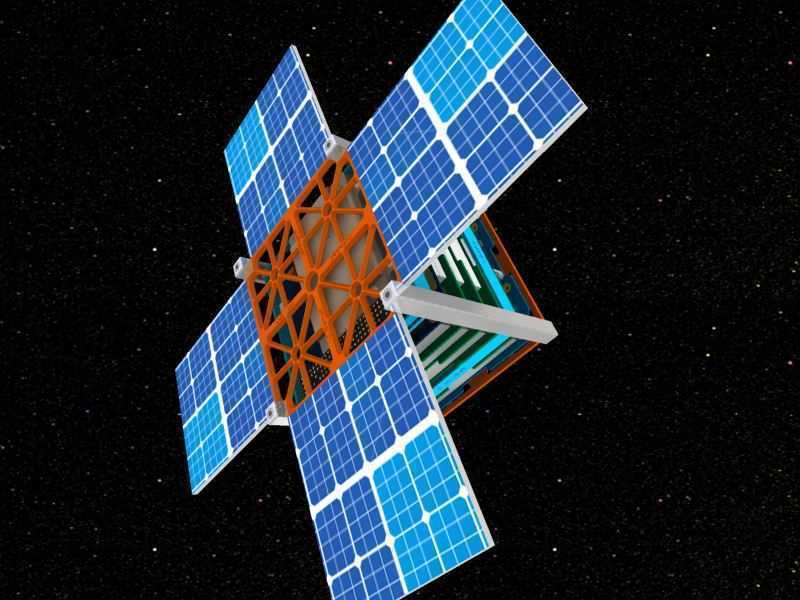

　　框架的棱边位置做了导向倒角处理，适配部署器的导轨导向要求，入轨释放时可顺畅滑出，避免卡滞风险。外表面覆盖的太阳能电池板采用分块贴装设计，每块电池板的安装基面都做了平面度管控，保证电池片贴装后无翘曲，避免入轨后因温度交变产生应力导致电池片碎裂。电池板的布线槽集成在桁架杆件的内侧，走线空间与结构框架一体化设计，无需额外设置走线支架，减少装配环节的零件数量。结构上预留了标准的载荷安装孔位，孔位间距遵循皮卫星通用载荷安装规范，可直接固定商用现货的星载传感器、实验模块，安装面的平面度、孔位同轴度都做了公差管控，保证载荷安装后的定位精度，避免发射过程中出现载荷松动移位。考虑到入轨后的空间环境，结构材料选用航天常用的铝合金牌号，

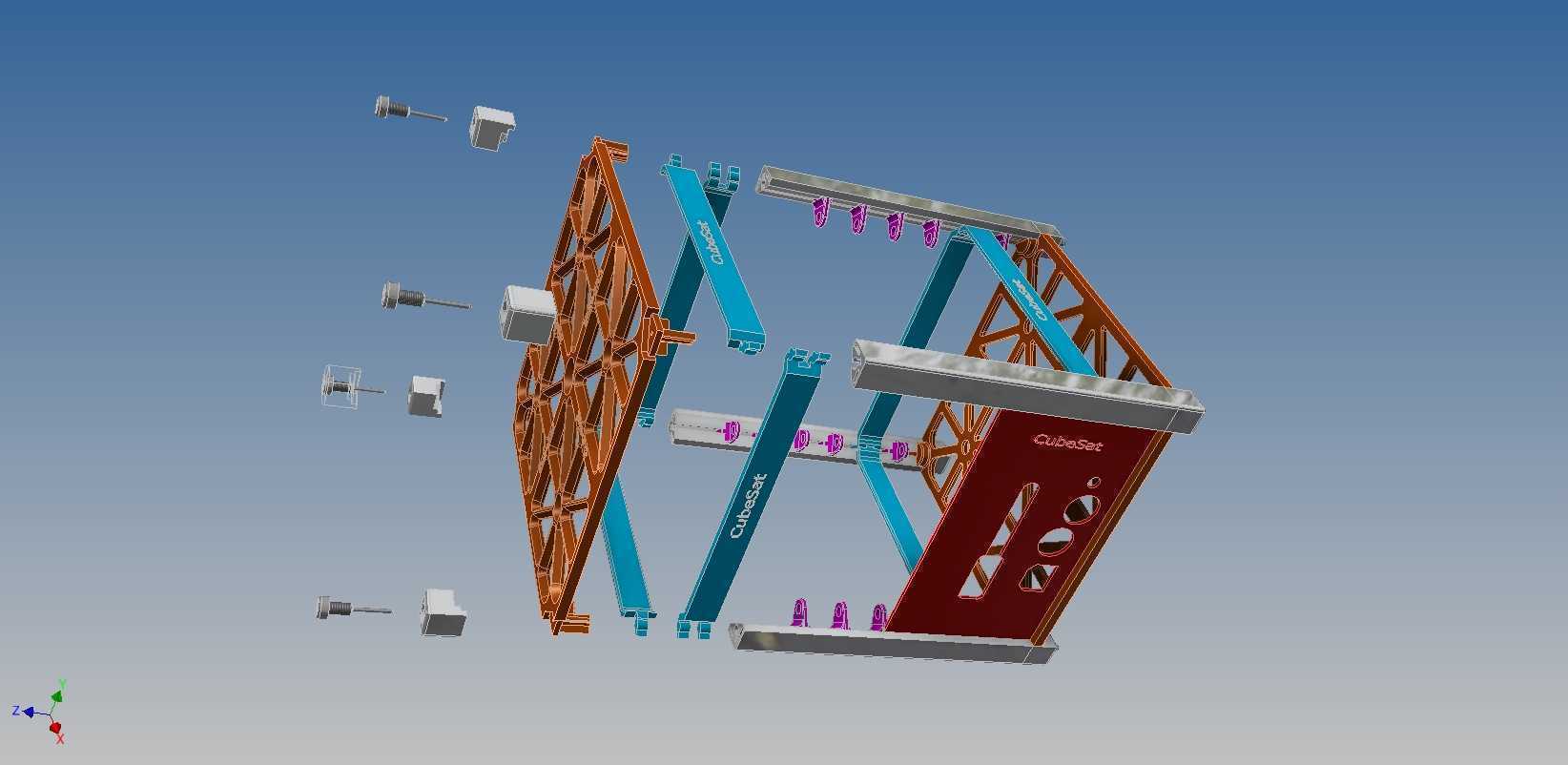

　　表面做阳极氧化处理，兼顾轻量化与抗空间原子氧侵蚀的能力，框架的连接节点采用一体化加工与紧固件组合的方式，减少连接环节的应力集中，在承受发射段的振动、冲击载荷时，不会出现结构共振导致的疲劳损坏。结构一侧预留了通信天线的展开窗口，窗口位置做了避让设计，不会干涉天线入轨后的展开动作，同时在电池板的排布上，特意留出了姿控模块的敏感器视场窗口，保证太阳敏感器、地球敏感器的视场无遮挡，不会影响卫星的姿控判断。从设计思路上，整个结构优先保障可靠性，所有承力路径都做了力学仿真校核，在发射段的轴向过载、横向振动工况下，结构最大应力远低于材料的屈服强度，安全系数满足航天结构设计的通用要求。同时结构采用模块化拆分设计，框架、太阳能帆板安装座、

　　端盖都可单独拆解，方便总装阶段的模块集成与测试，总装时可先完成各分系统的独立测试，再统一集成到主框架上，降低总装调试的难度。端盖位置设置了分离机构的对接接口，接口尺寸与主流立方星分离弹簧、释放机构完全匹配，入轨时可通过分离弹簧提供的初始速度完成与部署器的分离，分离后不会产生多余的结构碎片，符合空间碎片减缓的相关要求。另外结构内部预留了足够的布线空间，电源线路、通信线路、姿控线路可分区域走线，避免不同线路之间的电磁干扰，星上电池模块的安装位置做了专门的隔热垫层设计，减少电池板受晒时的热量传导到电池，保证电池工作在合适的温度区间。整个结构没有多余的装饰性设计，所有结构特征都服务于功能需求，每一处倒角、每一个开孔都有对应的工程作用，比如框架上的减重孔同时兼顾了减重与内部模块的散热需求，入轨后内部设备产生的热量可通过减重孔形成的辐射通道向外散出，无需额外设置复杂的热控组件，依靠结构本身的热辐射能力就能满足热控要求。
