卧式承压鼓泡罐体工业结构设计

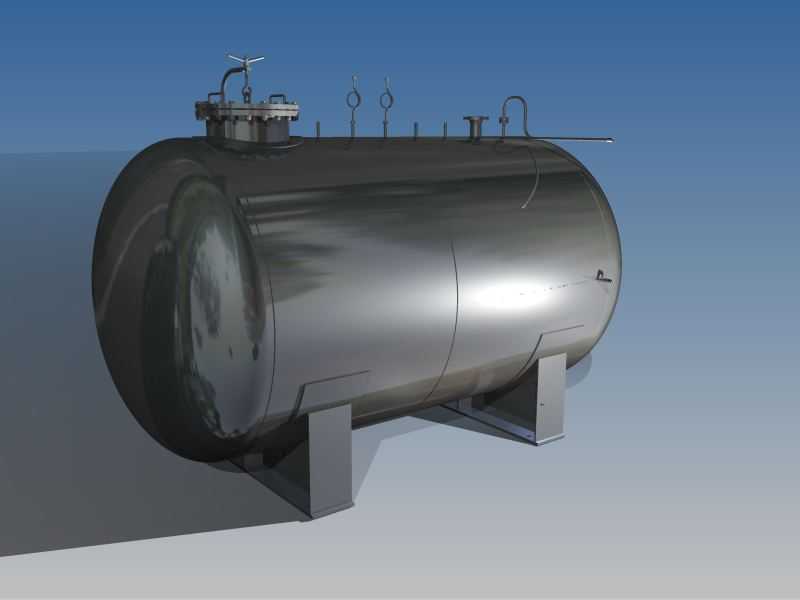

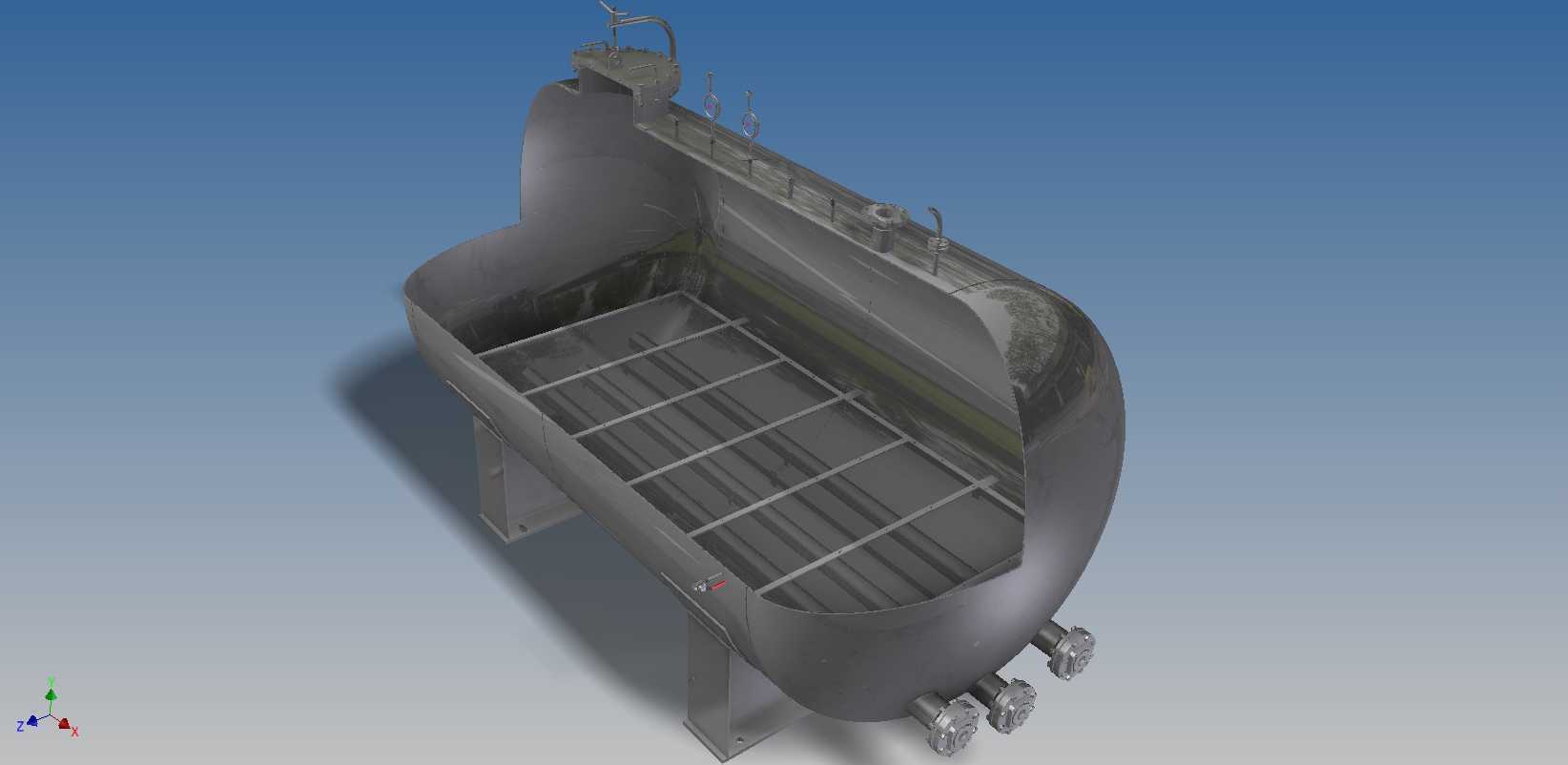

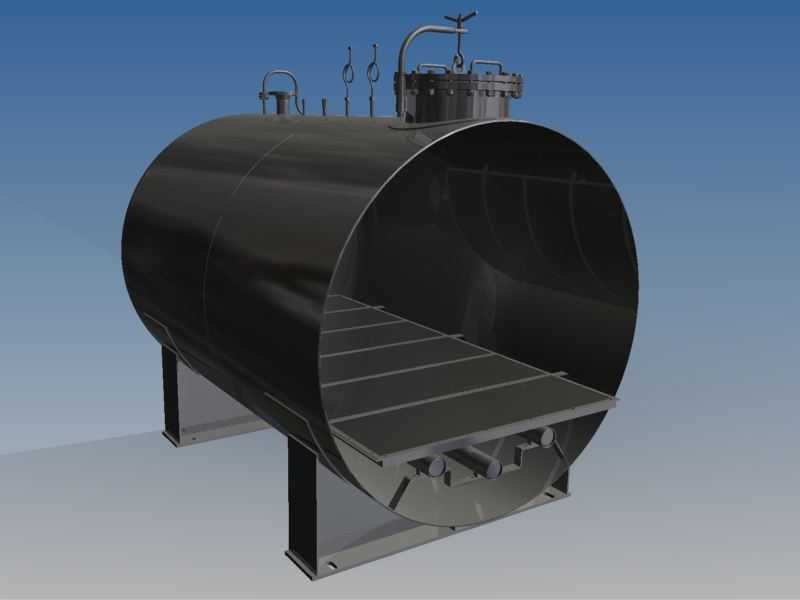

　　在化工溶剂精制、食品发酵通气、湿法冶金浸出等需要气液两相充分接触传质的工艺段，这类卧式鼓泡罐体是核心的接触反应承载单元，和立式鼓泡塔相比，卧式布局的液位高度更低，相同通气量下的气相阻力损失更小，适合大流量、低压降要求的连续作业工况。从结构设计逻辑来看，罐体采用两端椭圆封头的卧式承压壳体结构，椭圆封头的长短轴比例按照常规承压容器的2:1标准取值，既可以保证壳体在0.3-0.6MPa工作压力下的应力分布均匀，避免平封头带来的应力集中问题，也能控制封头的加工成型难度，降低制造环节的冲压成本。罐体内部设置的多层平行栅格支撑结构，是根据工艺需求预留的填料承托层，栅格采用等间距布置的型钢焊接成型，栅条间隙根据拟装填的填料最小粒径确定，

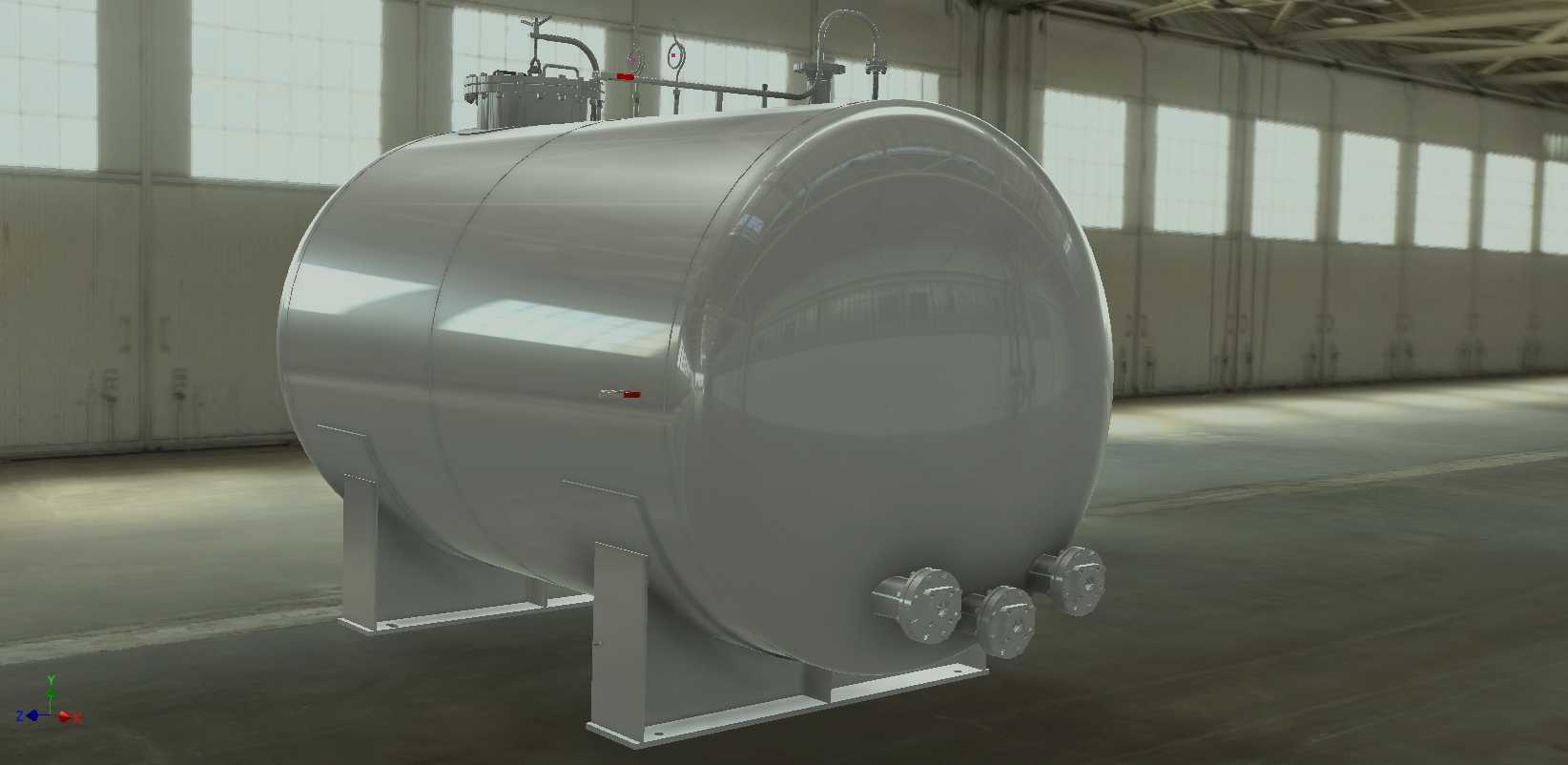

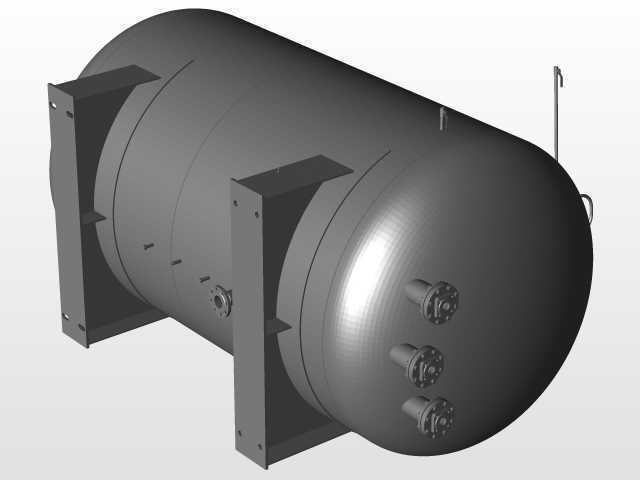

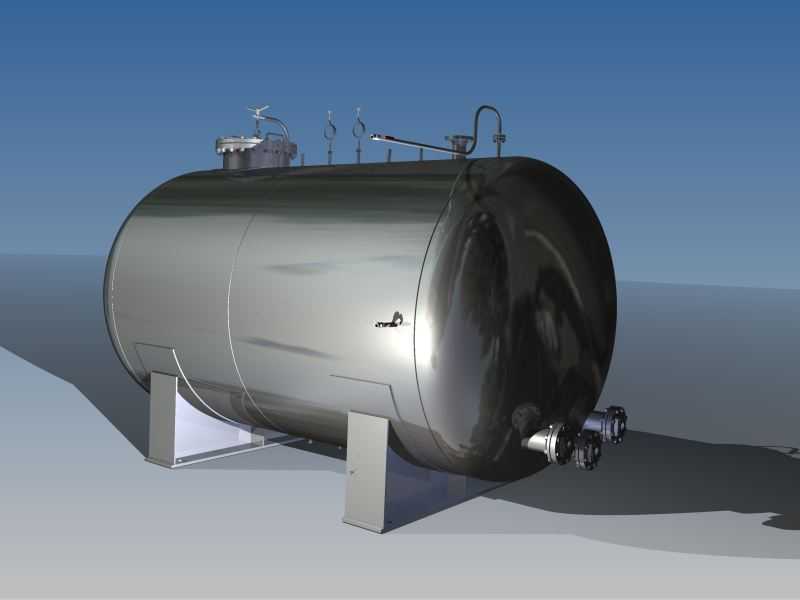

　　既保证承托强度，又尽可能减少栅格结构对气相上升、液相流动的阻挡，避免出现局部流动死区。罐体顶部设置的多组接管接口，分别对应进气口、进料口、排气口、仪表检测口的安装位置，接口的法兰规格按照对应管线的公称通径匹配，进气口延伸至罐体下部的布气区域，保证进入罐体的气相可以通过布气装置均匀分散成小气泡，上升过程中和罐内液相充分接触完成传质。罐体底部设置的多组接管，分别对应排液口、排污口、放空口的功能，排污口设置在罐体安装坡度的最低点，方便停机时排空罐内积液与沉积杂质，减少罐内残留介质对壳体的腐蚀。罐体外部的鞍式支座是卧式容器的标准支撑结构，两个支座分别设置在靠近封头的位置，支座间距按照罐体总长的0.2-0.3倍取值，既保证罐体的支撑稳定性，

　　又预留出壳体受热膨胀时的轴向伸缩余量，避免热应力导致的支座焊缝开裂。从安装边界来看，这类卧式鼓泡罐的安装需要预留足够的侧向操作空间，罐体顶部的接口上方要预留管线安装与阀门操作的净空，罐体一侧要预留人孔开启、内部检修的操作通道，底部支座的安装基础需要做水平找平处理，保证罐体安装后保持设计要求的倾斜坡度，确保排液、排污顺畅。设计过程中需要重点校核壳体在工作压力、液柱静压力、自重载荷共同作用下的壁厚，根据接触介质的腐蚀特性预留足够的腐蚀裕量，内部栅格支撑的焊接需要做连续角焊缝，避免焊缝缝隙残留介质造成缝隙腐蚀，罐体外部的接管焊接需要做无损检测，保证承压部位的焊接质量满足压力容器的相关规范要求。和普通的卧式储罐不同，

　　鼓泡罐的内部流动设计是核心，布气装置的布置位置、栅格层的间距、进出口的方位都会直接影响气液接触的效率，建模过程中需要准确还原内部支撑的位置、接管的方位与伸出长度，方便后续做管线对接、内部构件装配的干涉检查，也能为后续的流场仿真分析提供准确的几何模型基础。
