异形曲面握持式调节旋钮结构设计

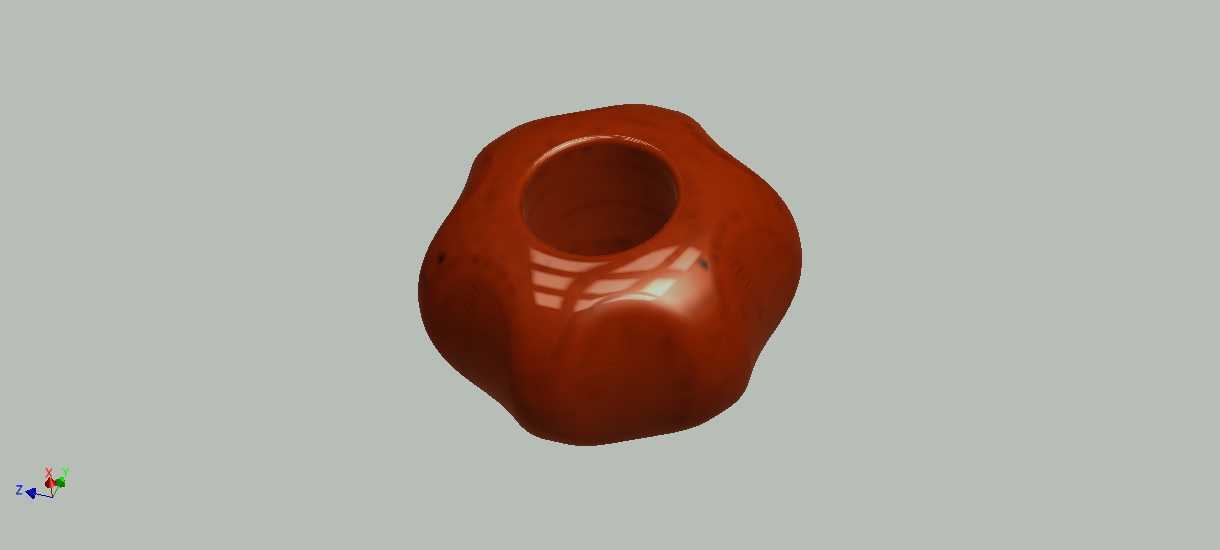

　　这类异形曲面旋钮常应用在需要手动精细调节参数的设备面板上，比如小型实验仪器、台式检测设备、定制化工控操作台的调节位，区别于常规的滚花圆形旋钮，它的曲面轮廓完全贴合人手握持施力的形态，操作人员转动旋钮时，指腹与曲面的接触面积更大，长时间调节操作也不容易产生指端压痕，施力过程中不会出现打滑的情况，哪怕手上沾有少量润滑脂或者无尘室佩戴薄丁腈手套操作，也能稳定传递转动力矩。从设计逻辑上看，这个旋钮没有采用规则的回转对称结构，而是在周向设置了三个自然内凹的握持位，对应人手操作时拇指、食指、中指的自然放置位置，转动过程中三个受力点均匀分布，不需要刻意调整握姿就能完成整圈旋转操作，相比带凸棱的旋钮，它的外轮廓没有尖锐棱角，

　　在人员频繁走动的设备操作区，不会剐蹭过往人员的衣物或者皮肤，适配对操作安全有要求的民用设备、教学实验设备场景。安装边界上，这类旋钮的中心预留了标准的轴连接孔位，孔位内部可以加工D型切面或者顶丝固定位，适配直径6mm、8mm的常规调节轴，安装时只需要将旋钮对准调节轴压入，锁紧顶丝即可完成固定，不需要额外的固定压片或者紧固件，旋钮的整体外轮廓最大直径控制在45mm以内，高度不超过30mm，安装后突出面板的距离刚好适合人手握持，不会因为突出过多被意外碰撞导致参数偏移，也不会因为突出量过小导致握持施力困难。曲面过渡部分全部采用G2连续的顺滑曲面，没有曲率突变的位置，注塑生产时可以避免应力集中导致的缩痕、翘曲问题，

　　外表面做高光处理的版本适合用在外观要求较高的消费类设备上，做晒纹处理的版本则适合工业设备场景，进一步提升防滑性能。设计过程中没有沿用常规旋钮的阵列凸点或者直纹滚花结构，而是通过整体曲面的形态变化实现防滑握持，一方面减少了模具加工的细碎特征，降低了模具抛光和后期维护的成本，另一方面整体流畅的曲面更容易清洁，在有防尘要求的设备场景下，曲面缝隙不容易积灰，日常维护只需要用无尘布擦拭表面即可，没有清洁死角。从功能适配性上看，这个旋钮可以适配0-10N·cm的调节力矩范围，覆盖大多数电位器、编码器、小型调节阀的调节力矩需求，三个内凹握持位的位置刚好对应每120度一个操作受力点，操作人员不需要大幅度转动手腕，

　　只需要通过三根手指的交替施力就能完成多圈调节，在需要连续微调参数的场景下，操作效率比常规圆形旋钮提升近三成。结构壁厚设计上采用均匀壁厚过渡，整体壁厚控制在2.5mm，中心轴连接位置局部加厚到4mm，保证与轴连接的结构强度，反复拆装旋钮也不会出现轴孔开裂的问题，外缘位置做0.8mm的圆角过渡，既避免了边缘锋利的问题，也提升了注塑成型时的熔体流动效率，减少填充不足的缺陷。
