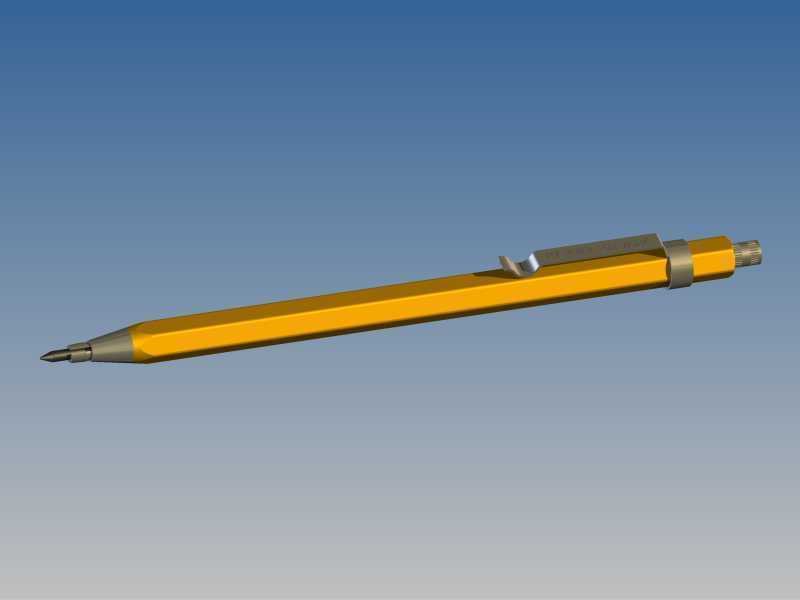

按动式活动铅笔外观与内部结构三维建模

　　日常办公、工程绘图场景里，活动铅笔是高频使用的书写工具，相比传统木质铅笔，它无需削笔、可反复出芯的特性，适配长时间连续书写、精细绘图的需求，尤其适合机械设计人员现场手绘草图、学生日常记笔记、办公场景快速记录等多种使用场景。这款按动式活动铅笔的建模，首先从实际使用的人机交互逻辑出发，笔身整体采用细长圆柱构型，直径控制在8mm左右，长度设定为140mm，这个尺寸刚好适配大多数成年人的握持习惯，长时间握持书写不会产生明显的硌手感，同时也能适配常规的笔袋、文具收纳格的安装边界，不会出现过长无法收纳、过短握持不稳的问题。笔身主体的金属质感外观建模，还原了常规金属杆活动铅笔的表面处理特征，笔夹部分采用一体化的弹性结构设计，建模时预留了0.

　　8mm的弹性形变空间，实际使用时可以顺利夹在笔记本封皮、工作服口袋上，夹持厚度适配0.5mm到5mm的片状载体，不会轻易脱落。出芯结构的建模是整个模型的核心部分，按动头设置在笔身顶端，按动行程设定为3mm，每一次按动对应0.3mm的铅芯伸出量，刚好匹配日常书写的出芯长度需求，避免出芯过长导致铅芯断裂、出芯过短无法书写的问题。笔尖部分采用锥形收口设计，建模时做了15度的锥角过渡，既可以引导铅芯稳定伸出，也能在书写时给笔尖提供足够的结构强度，避免落地磕碰时笔尖变形。笔身中部的金属箍结构，除了装饰作用外，建模时也做了内部的限位结构，用来分隔笔身内部的储芯管和外部的握持套，储芯管内径设定为3mm，可以容纳10根左右0.5mm规格的铅芯，

　　满足一周左右的日常使用需求，不需要频繁补充铅芯。在建模的细节处理上，笔身表面做了细微的滚花纹理建模，对应实际产品的防滑设计，握持区域的滚花深度控制在0.1mm，既不会因为纹理过深硌手，也能在手部出汗时提供足够的摩擦力，避免书写时笔身打滑。按动头的顶部做了内凹的圆弧面，适配手指按压时的指腹形状，按动时的受力更均匀，不会出现局部压手的情况。笔夹和笔身的连接部分采用嵌入式的固定结构建模，没有突出的连接点位，避免日常使用时连接点勾挂衣物、刮蹭纸张。从结构设计的合理性角度，整个模型的所有部件都做了装配间隙的预留，笔身外壳和内部储芯管之间预留0.2mm的间隙，保证按动时内部结构可以顺畅滑动，不会出现卡滞的问题；笔尖和笔身的连接采用螺纹结构建模，

　　螺纹规格匹配常规活动铅笔的通用尺寸，可以和同规格的笔尖配件互换，提升产品的配件通用性。针对绘图场景的使用需求，笔尖的出芯口做了同轴度的结构约束，保证铅芯伸出后和笔身轴线的同轴度误差控制在0.05mm以内，绘制直线时不会出现偏斜，满足工程绘图的精度要求。笔身的配重设计也在建模中做了体现，金属材质的笔身前段重量占比达到60%，书写时重心靠近笔尖，握持更稳定，长时间绘图书写不容易产生手部疲劳。整个模型的结构拆分完全还原实际产品的装配逻辑，所有部件都可以独立拆分，方便后续做结构优化、外观改型的设计迭代，比如更换笔身的表面配色、调整笔夹的造型、修改按动头的尺寸，都可以在现有模型基础上快速调整，不需要重新搭建整体结构。
