不锈钢法压壶结构三维数模设计

　　这款法压壶的三维结构设计，核心围绕日常饮品冲泡场景的实际使用需求展开，在结构合理性与使用手感上做了多轮细节打磨。从实际使用场景来看，这类器具主要覆盖家庭日常咖啡冲泡、办公室简易茶饮制作、小型休闲门店手作饮品出品等场景，既可以用来冲泡研磨咖啡粉，也能适配散茶、冷萃果茶等不同饮品的制作需求，使用场景覆盖度较广。

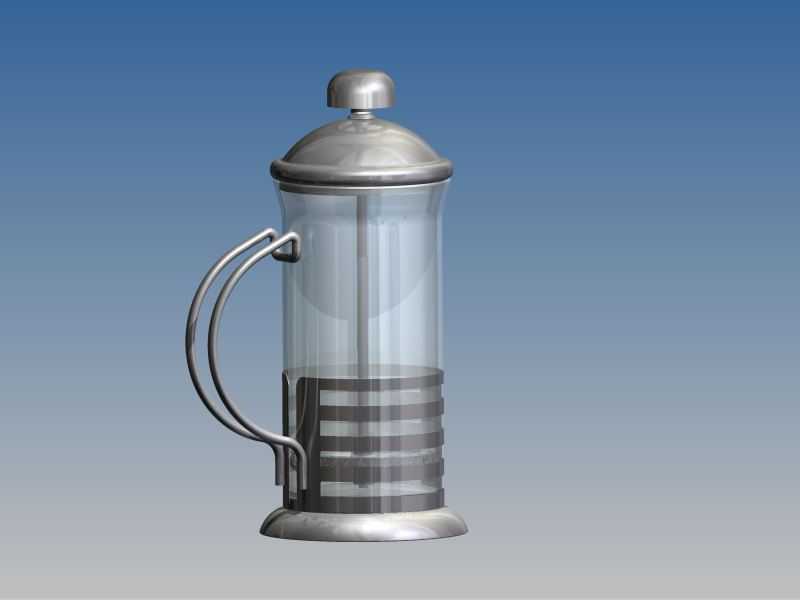

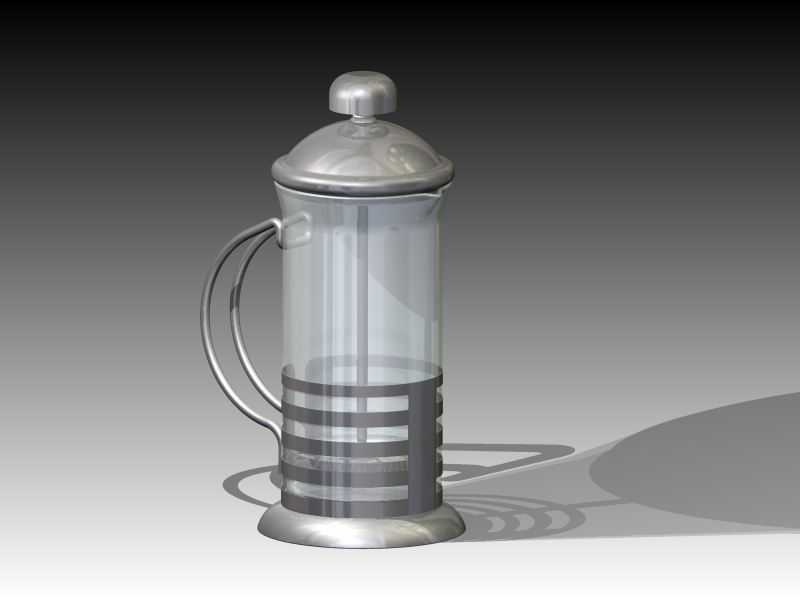

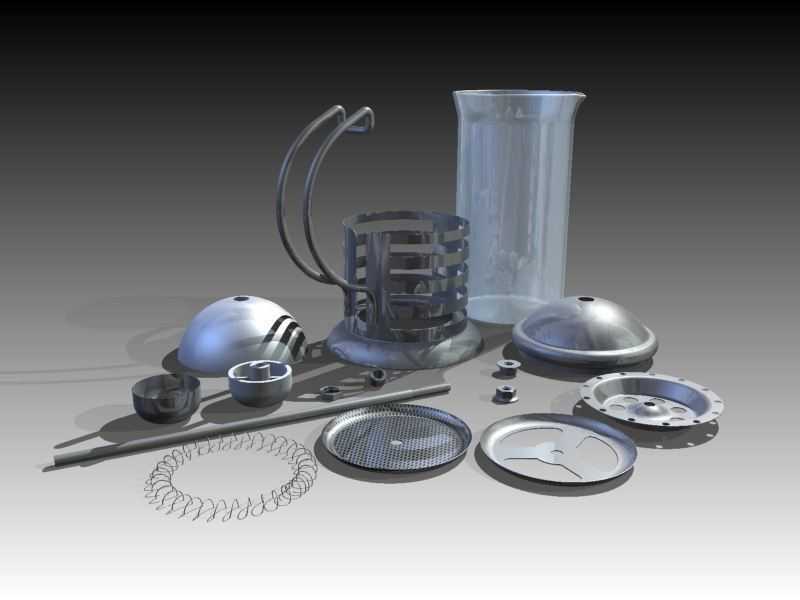

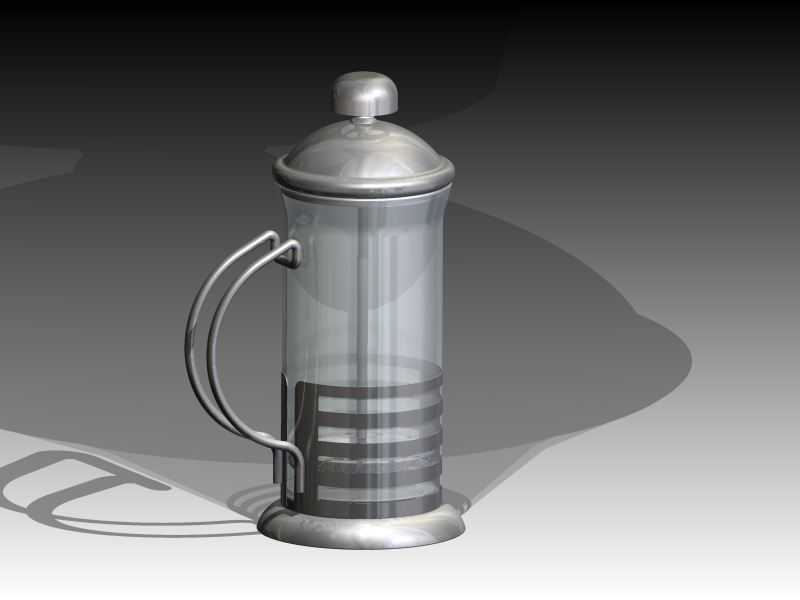

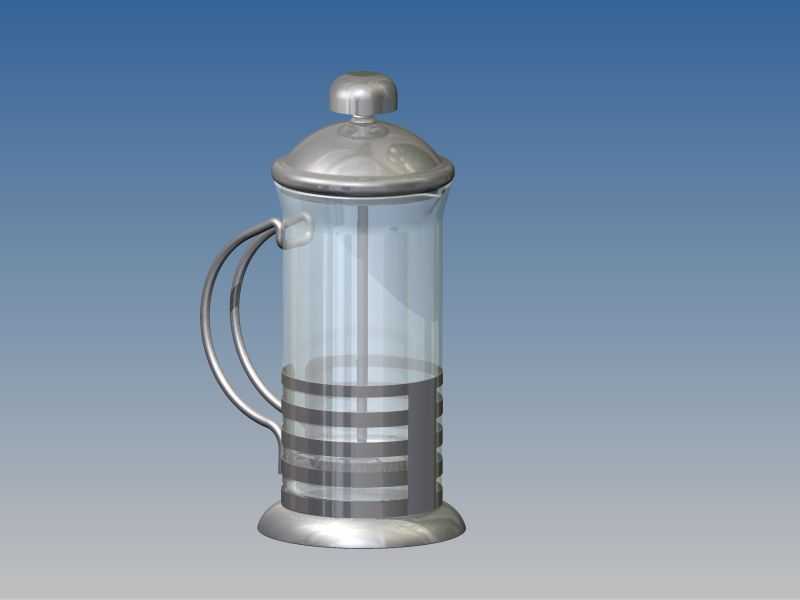

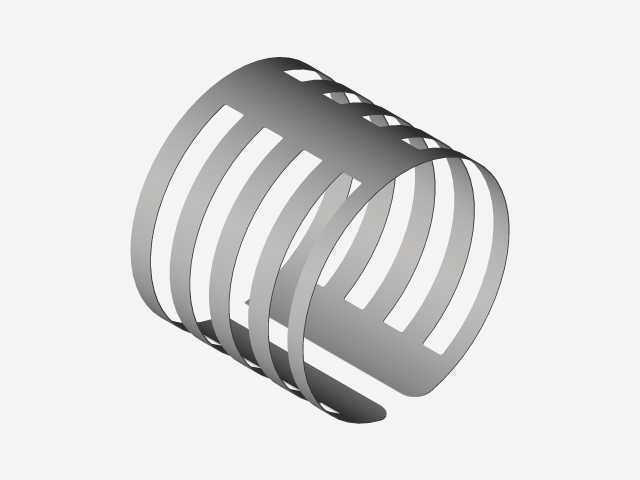

　　从功能特性层面拆解，整个结构分为壶身、过滤压杆组件、壶盖、握持把手、底座五个核心部分。壶身采用高硼硅透明玻璃材质设计，壁厚控制在2.5mm，既保证日常使用的抗冷热冲击性能，也能让使用者直观观察内部饮品的冲泡状态，判断浸泡浓度；壶身下部设计了四道环形不锈钢加固箍，既可以避免玻璃壶身直接接触桌面造成磕碰损伤，也能在握持时增加防滑摩擦力，同时提升整体结构的抗形变能力，日常加注沸水时不会因为局部热应力集中出现开裂问题。过滤压杆组件是整个器具的核心功能部件，压杆采用304不锈钢材质，直径6mm，表面做镜面抛光处理，降低上下压动时的摩擦阻力；下端的过滤组件采用三层滤网结构，外层是粗孔不锈钢支撑网，中层是120目细密过滤网，内层是导流挡片，下压过程中可以充分阻隔咖啡粉、茶叶残渣，保证倒出的饮品无明显渣感，同时压杆与壶盖配合的位置设计了硅胶密封胶圈，下压时不会出现液体从壶盖缝隙溢出的问题。壶盖采用食品级304不锈钢冲压成型，边缘做卷边处理，与壶身上沿的配合间隙控制在0.3mm，既可以轻松盖合，也能在倾倒饮品时起到阻挡滤网上浮的作用，壶盖顶部的压杆导向孔做了翻边光滑处理，避免长期使用磨损压杆表面。

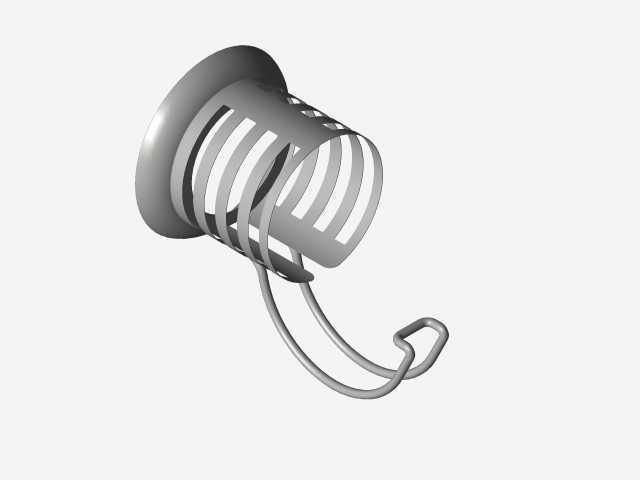

　　握持把手采用双杆弯曲不锈钢结构，两根直径4mm的不锈钢杆经过三次弯折成型，与壶身连接的位置采用点焊加激光补焊的工艺，焊接位置打磨光滑无毛刺，把手与壶身之间预留了20mm的握持间隙，成年人四指可以轻松伸入，握持时不会因为壶身温度过高出现烫手的问题，双杆结构相比单杆把手的抗形变能力提升40%以上，长期使用不会出现把手松动、变形的问题。底座采用不锈钢旋压成型，底部设计了1mm深度的内嵌槽，刚好与玻璃壶身的下沿配合，内嵌槽内加装了食品级硅胶缓冲垫，既可以缓冲壶身放置时的冲击力，也能增加底座与桌面的摩擦力，避免放置时出现打滑移位的问题。

　　从设计思路上，整个模型在建模阶段就充分考虑了实际生产的工艺可行性，所有不锈钢冲压件、弯折件都预留了合理的拔模斜度与折弯圆角，没有出现无法脱模、弯折应力集中的结构；玻璃壶身的所有转角都做了R3以上的圆角处理，避免玻璃生产过程中出现应力开裂的问题。外形尺寸方面，整壶总高度185mm，壶身外径85mm，总容量设计为350ml，刚好满足单人份饮品的冲泡需求，整体占用台面尺寸仅为110mm*90mm，不管是家庭厨房台面、办公室办公桌还是小型吧台都能轻松放置，没有额外的安装需求，开箱即可直接使用。

　　在结构细节的处理上，压杆的下压行程做了精准限位，当下压到最低位置时，滤网距离壶底预留5mm的间隙，不会将底部的细粉过度挤压造成饮品苦涩，同时也避免滤网直接撞击壶底造成玻璃破损；壶嘴的位置做了弧形收边设计，倾倒时水流集中，不会出现沿壶身外壁流洒的问题，断水干脆利落，不会在倾倒结束后残留液滴滴落弄脏台面。所有与饮品接触的部件都采用食品接触级材质设计，结构上尽量减少卫生死角，滤网、压杆、壶盖都可以轻松拆解，日常清洗时没有残留污渍的死角，符合食品接触器具的卫生设计要求。
