精密注塑成型模具结构设计方案

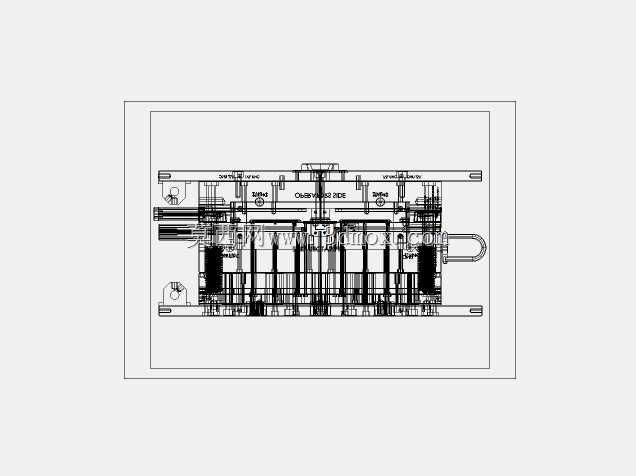

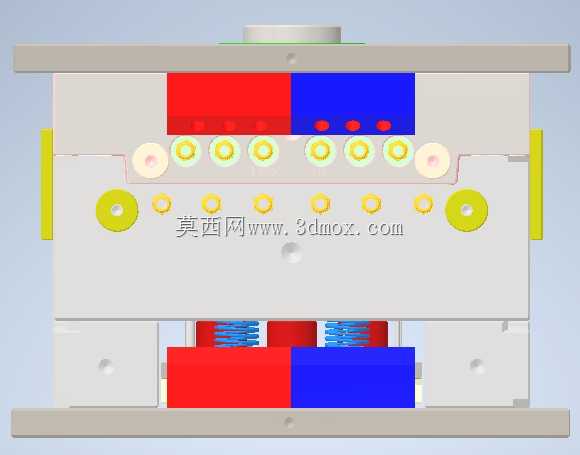

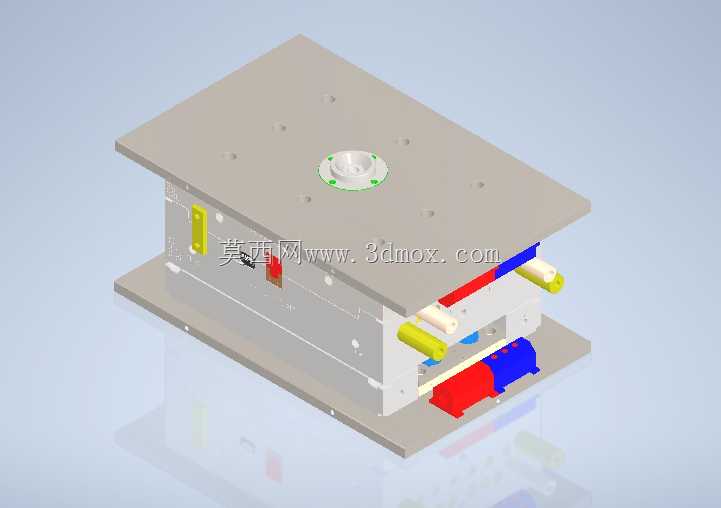

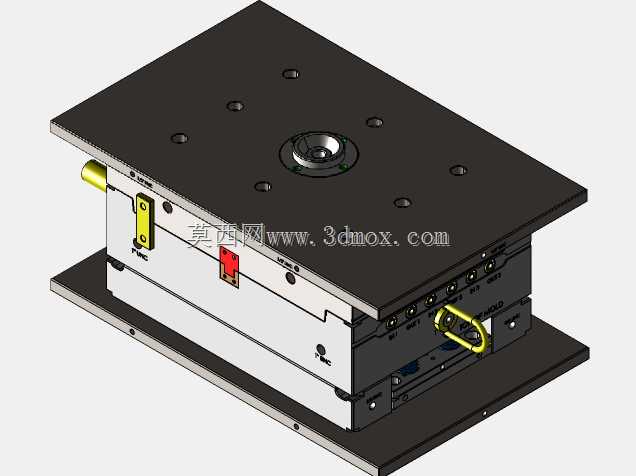

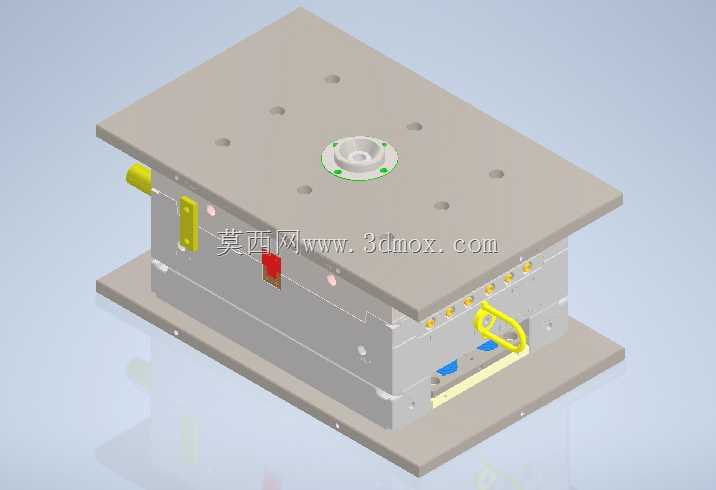

这套模具结构主要应用于批量塑胶制品的注塑成型生产场景，适配卧式注塑机的安装使用需求，是塑胶加工领域实现制品高精度批量复制的核心工艺装备，能够覆盖日常消费电子外壳、小型家电结构件、工业塑胶配件等多类产品的成型作业，在塑胶制品加工车间的量产环节承担核心成型功能。整套模架采用标准两板模结构布局，上下模座采用平整钢板加工而成，上模座中心设置定位环结构，能够快速与注塑机射嘴中心完成对位校准，避免射胶过程中出现溢料、偏射的问题，定位环周边均匀分布多组固定螺丝孔，可将上模部分牢牢锁定在注塑机定模板上，下模座对应设置安装孔位适配动模板的固定要求，整体安装边界完全适配常规中小型卧式注塑机的装夹尺寸范围，无需额外改装即可快速上机调试。模具侧面设置多组导向定位部件，黄色的锁模扣结构能够在模具吊装、转运过程中保持上下模的闭合状态，避免开合过程中出现型腔错位磕碰的问题，侧边的红色行程开关组件用于反馈模具的开合模位置信号，可接入注塑机控制系统实现开合模行程的精准控制，配合侧面均匀分布的多组气嘴接头，可接入模温控制系统实现型腔温度的精准调控，保障塑胶熔体填充过程中的温度一致性，减少制品出现缺胶、飞边、翘曲等成型缺陷的概率。模具正面设置的黄色吊装吊环结构，能够适配车间行车的吊装作业需求，方便模具的上机安装与转序搬运，吊环周边的多组接头分别对应冷却水路、气顶管路的外接接口，布局紧凑合理，避免管路走线杂乱影响生产操作。设计过程中优先考虑了生产操作的便捷性与成型稳定性，模架整体采用方正的块式结构，所有外接接口均布置在模具侧面操作位，生产过程中操作人员可快速完成管路连接、状态检查等作业，上下模之间的导柱导套配合结构采用高精度公差配合设计，合模过程中可实现精准导向，重复定位精度能够满足高精度塑胶制品的成型公差要求，分型面贴合紧密，可承受注塑过程中的较大射胶压力而不产生溢料飞边。模具内部集成了型腔、浇注系统、冷却回路、顶出机构等核心成型组件，冷却回路采用随形布局设计，能够在成型过程中快速带走型腔内的热量，缩短制品冷却定型时间，有效提升单批次生产的成型效率，顶出机构布局平衡，顶出过程中受力均匀，可避免制品顶出变形、顶白等外观缺陷，整套结构兼顾了成型精度、生产效率与操作便捷性，能够适配多种通用塑胶原料的成型加工需求。
