超人标识成型注塑模具结构设计

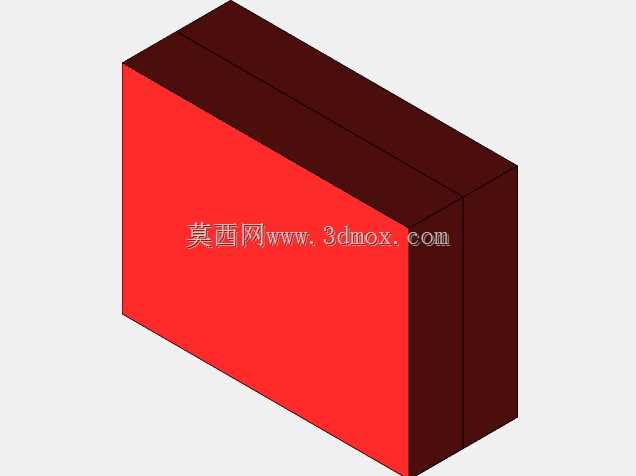

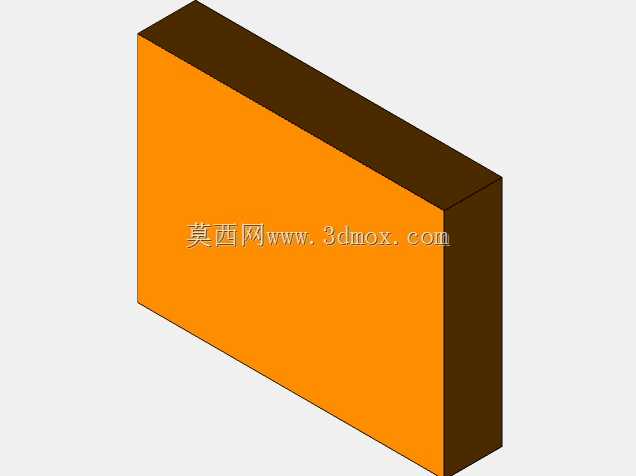

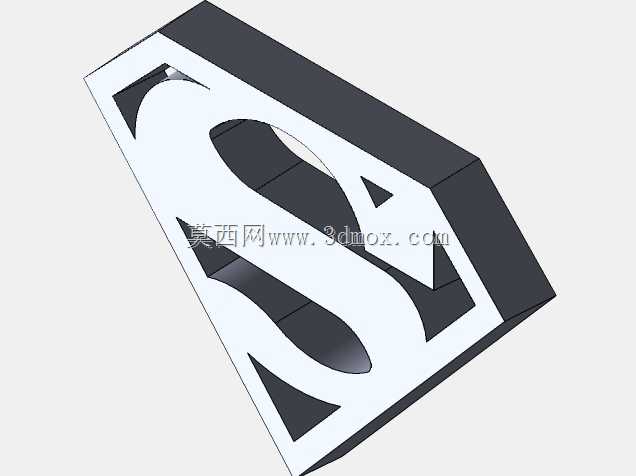

这款模具主要应用于文创周边、品牌标识配件的注塑成型生产场景，可批量加工带有超人立体标识的塑胶装饰件，适配小型卧式注塑机的安装使用需求，能够满足小批量定制化塑胶标识件的生产加工要求，在文创衍生品生产、品牌周边配件制造领域有着明确的实用价值。从实际用途来看，该模具属于单型腔注塑成型工装，核心功能是将熔融状态的塑胶原料通过注塑机射嘴注入闭合的模腔内部，经过保压、冷却工序后开模顶出，得到表面带有清晰立体超人标识的塑胶胚件，成型后的工件可直接作为装饰贴片、玩具配件、文创标牌使用，无需额外进行表面雕刻或印刷工序，能有效提升标识类塑胶件的生产效率，降低后续加工的人工成本。在功能特性设计上，该模具采用整体式模架搭配嵌入式型腔的结构方案，模架选用标准平板式模胚结构，上下模合模时通过导柱导套实现精准定位，避免合模错位导致的标识轮廓模糊、飞边过大等成型缺陷；型腔部分直接在模仁板上加工出对应超人标识的反向立体纹路，纹路加工精度控制在0.02mm以内，确保成型后的标识轮廓清晰、边角锐利，还原标识的设计细节；顶出结构采用均匀分布的顶针布局，顶针位置避开标识成型区域，防止顶出过程中在工件外观面留下顶痕，影响成品的外观质量。设计思路上，该模具针对标识类工件外观要求高、结构相对简单的特点，简化了内部抽芯、滑块等复杂结构，采用两板模的直进直出开模方式，既降低了模具的加工制造成本，也减少了生产过程中模具故障的发生概率，适配ABS、PP等常用热塑性塑胶原料的成型工艺参数，模流设计时将浇口位置设置在工件非外观面的侧边，采用侧浇口进料方式，确保熔融塑胶能够平稳填充整个型腔，避免填充过程中出现困气、缺胶、熔接痕明显等成型问题。在外形尺寸与安装边界方面，该模具整体为长方体结构，模架长宽尺寸适配200吨级以下小型注塑机的拉杆间距要求，模具总厚度符合注塑机的最大最小模厚安装范围，安装时可直接通过压板固定在注塑机的动定模固定板上，无需额外加装定制化的安装固定板；冷却水路采用直通式循环水路布置，水路直径为8mm，均匀分布在型腔周边，确保模温均匀稳定，将成型周期控制在合理范围内，提升批量生产的加工效率。
