单缸振荡蒸汽机教学演示结构设计

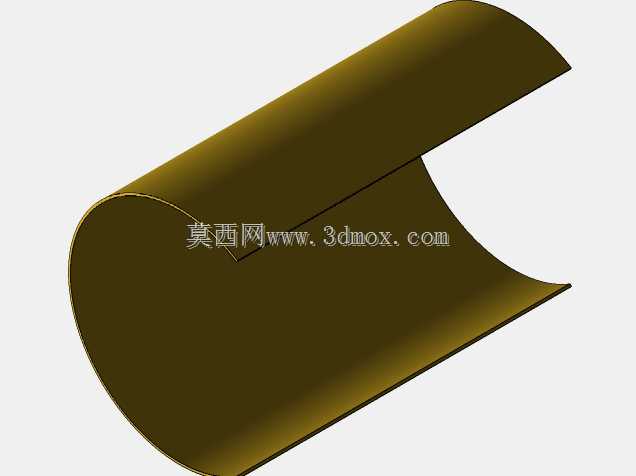

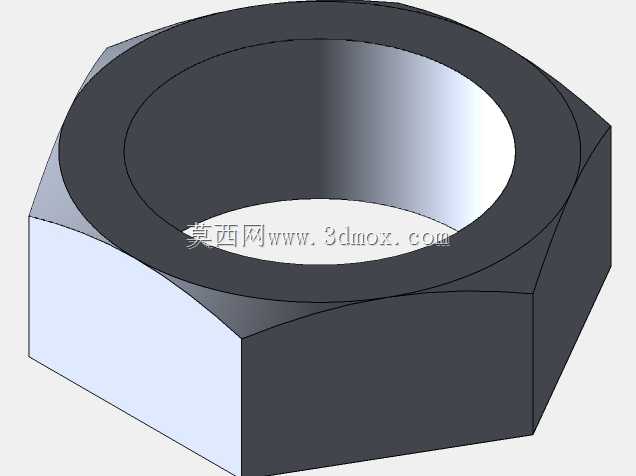

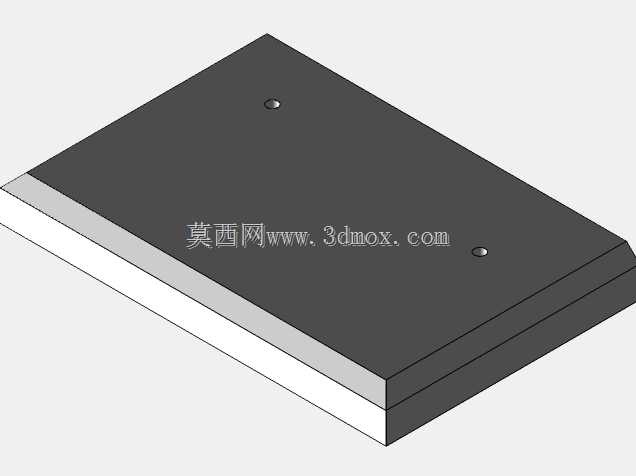

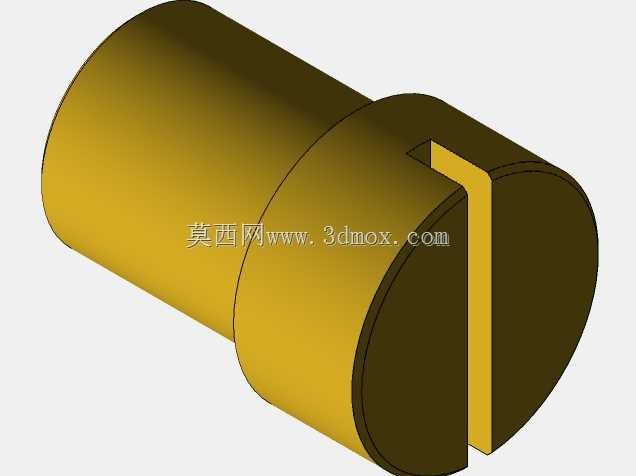

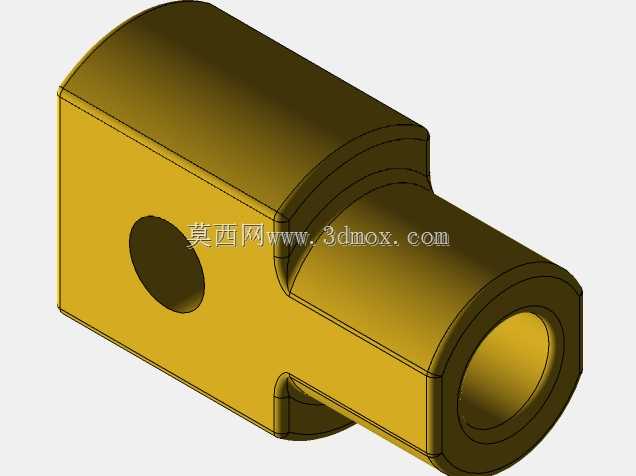

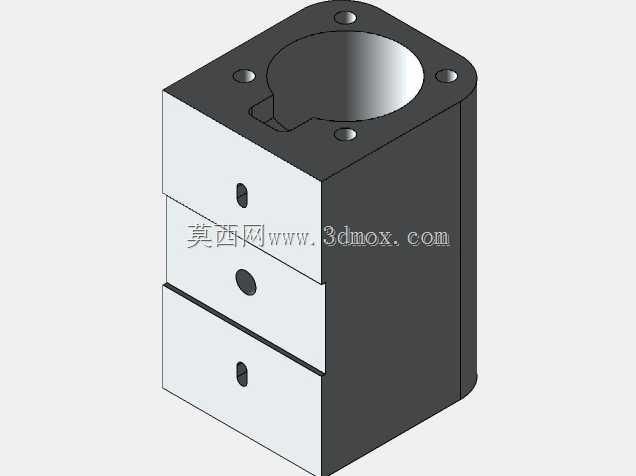

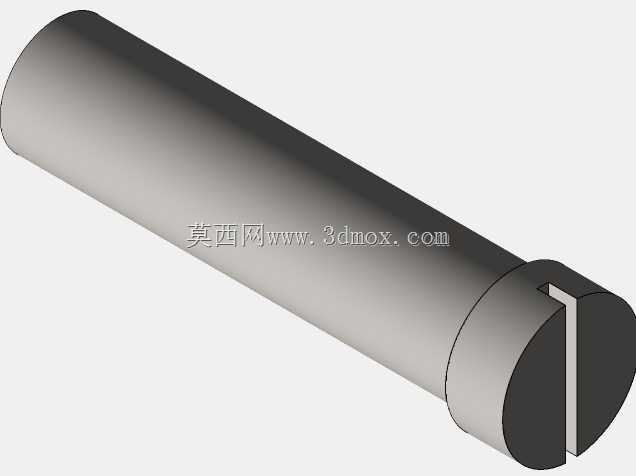

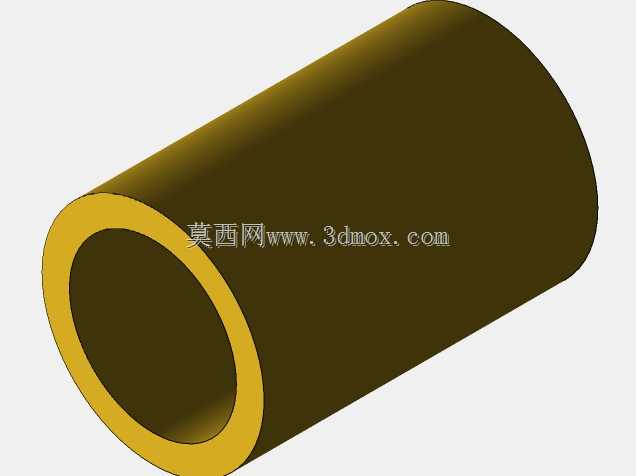

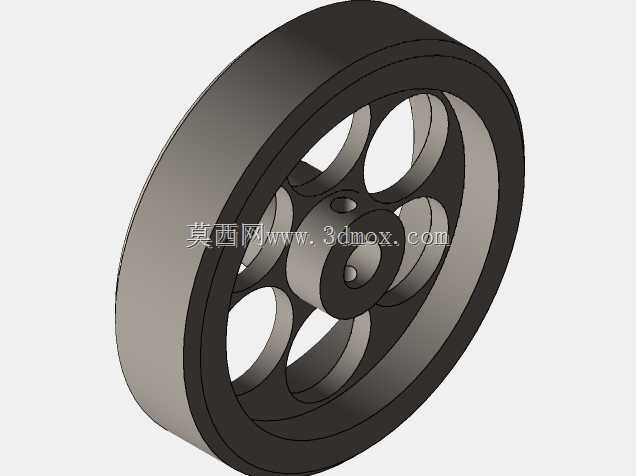

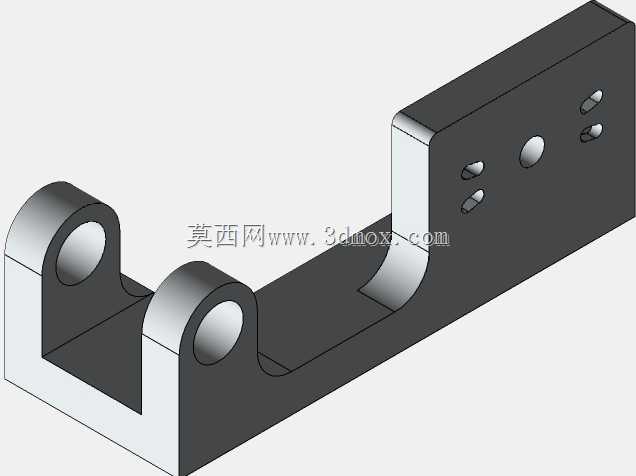

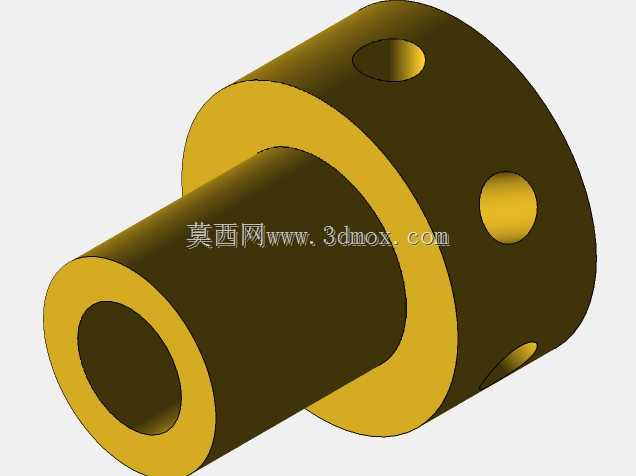

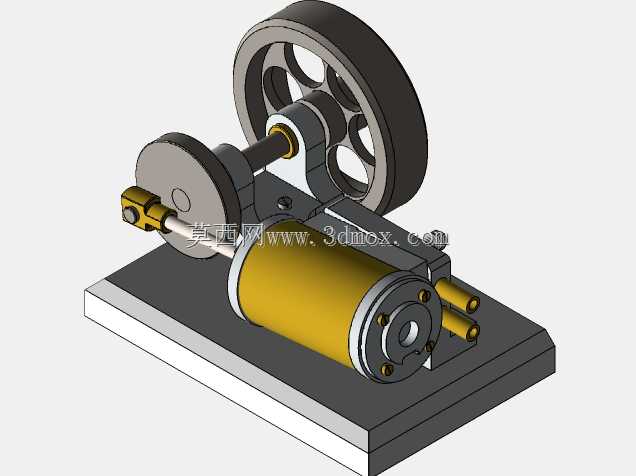

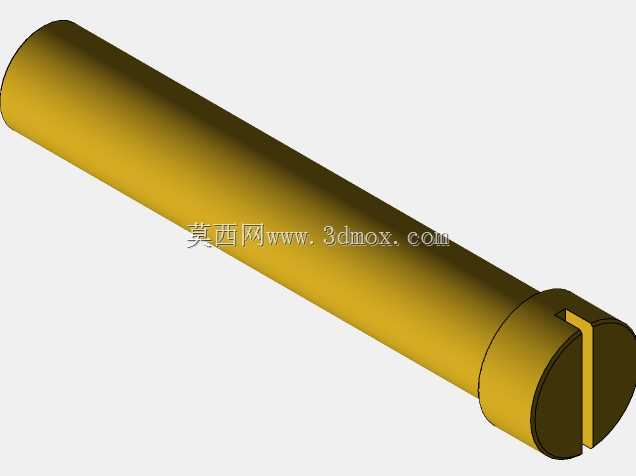

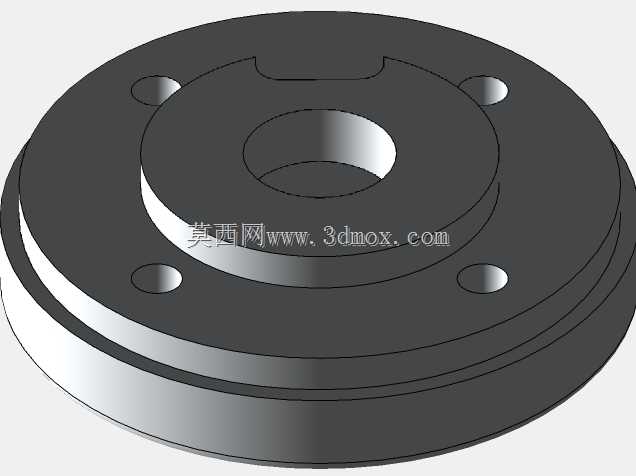

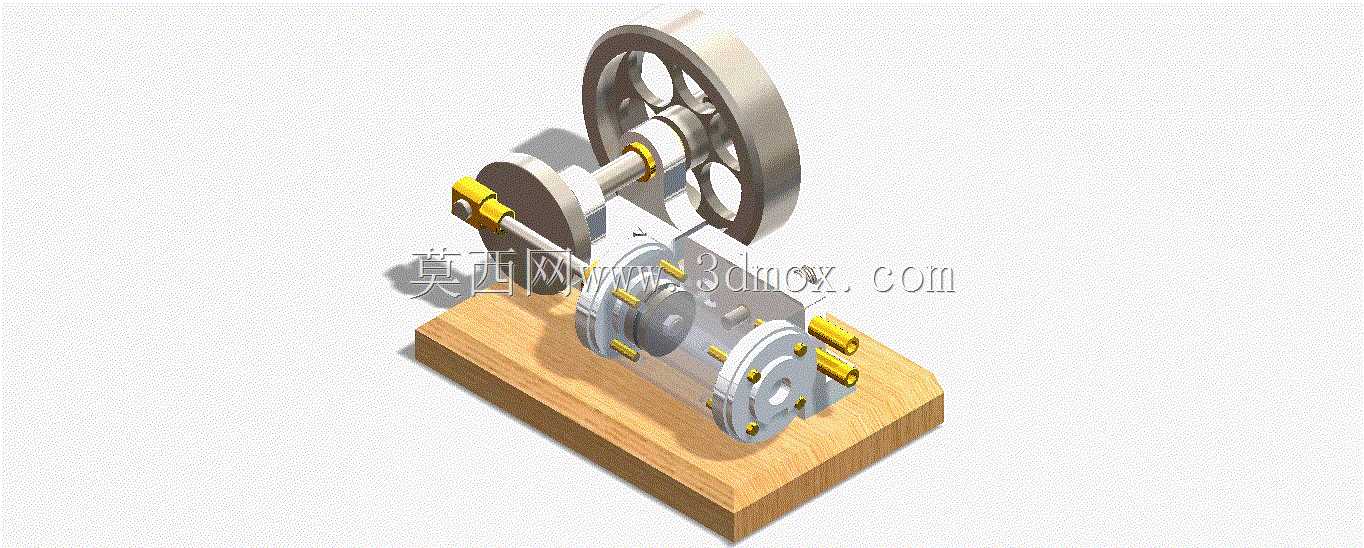

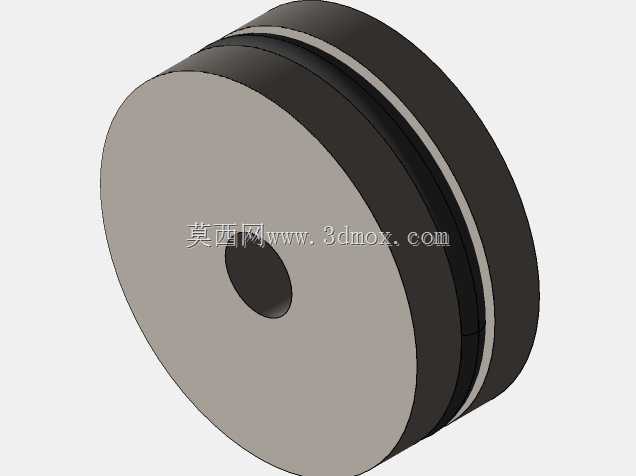

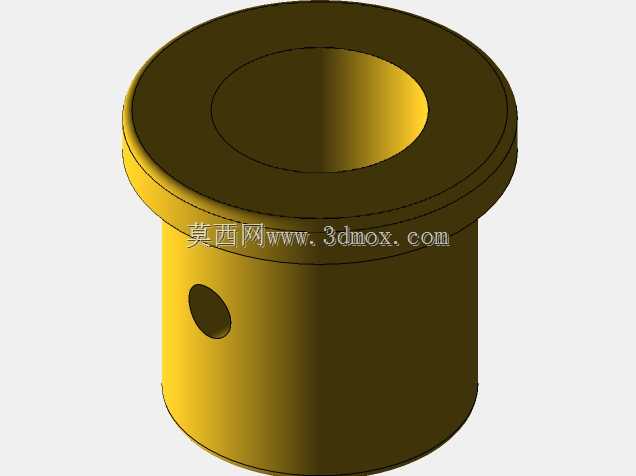

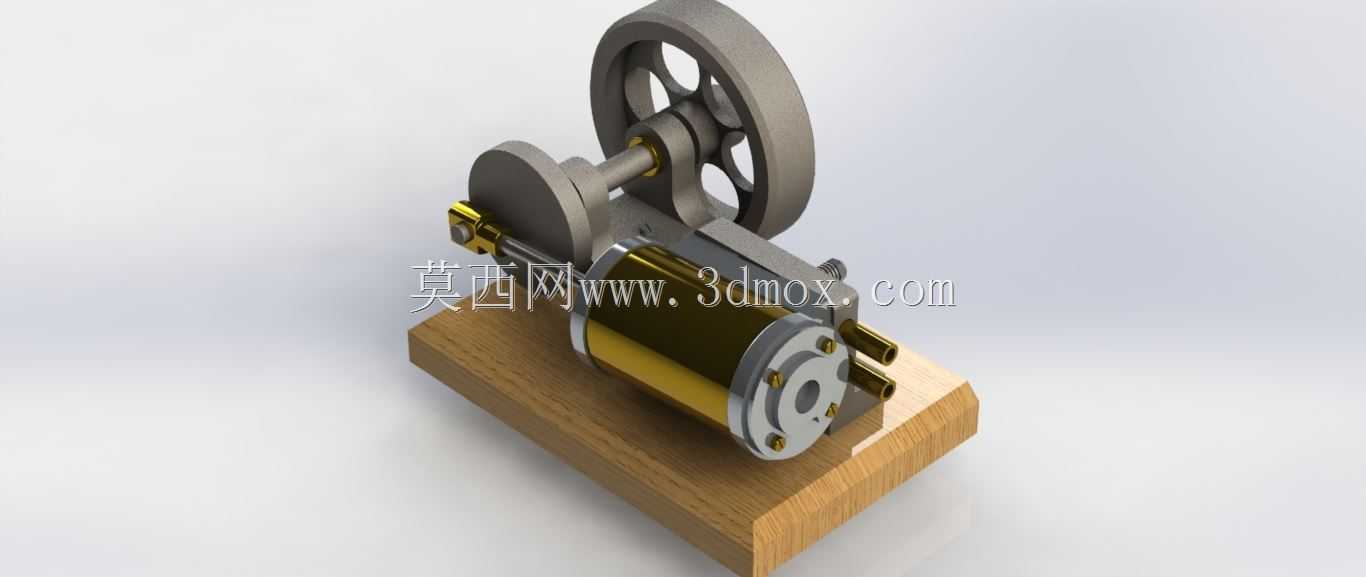

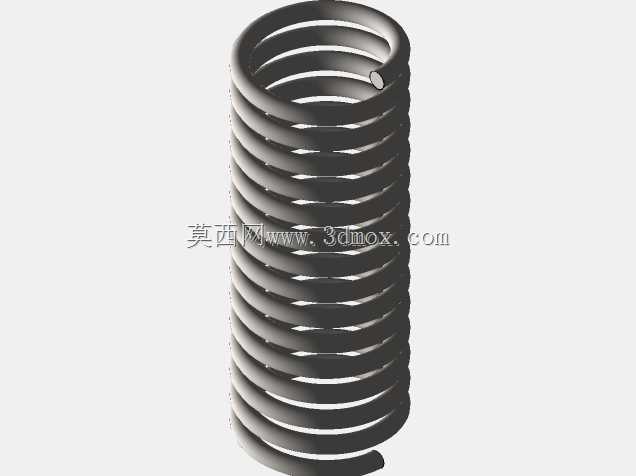

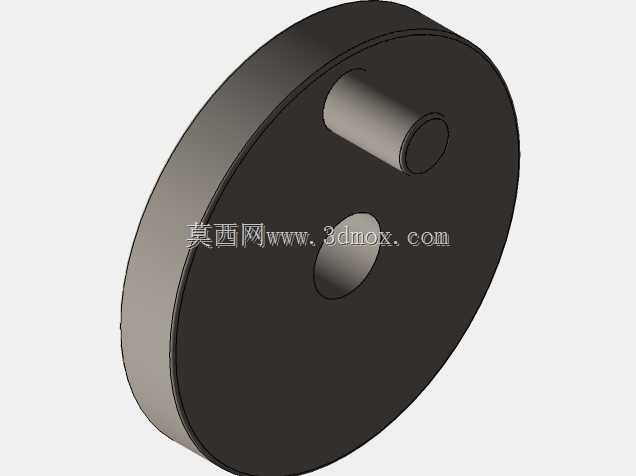

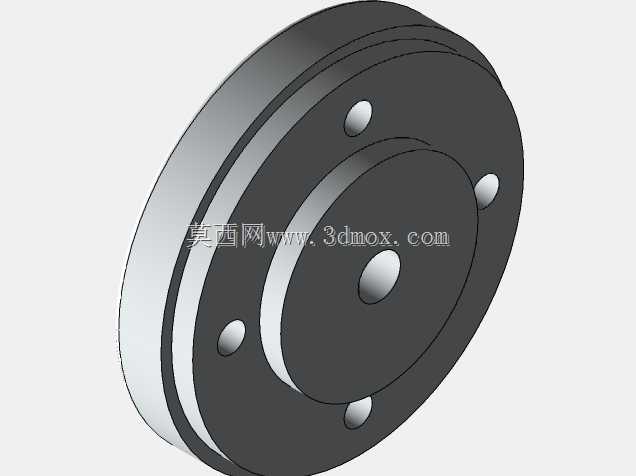

这款单缸振荡蒸汽机主要面向热能动力教学演示、小型动力原理科普场景设计，可作为高校工程热力学课程的具象演示教具，也可用于青少年科创活动的动力原理展示载体，帮助学习者直观理解外燃式热机的能量转换逻辑，打破课本知识与实体结构的认知壁垒。设备核心功能是通过蒸汽工质的压力变化驱动活塞做往复直线运动，再经曲柄连杆机构将直线运动转化为飞轮的旋转运动，实现热能向机械能的稳定输出，可带动小型负载完成低速旋转作业，清晰展现热机的完整工作循环。在功能特性上，该结构采用单缸振荡配气设计，省去了复杂的独立配气阀组，依靠缸体自身的小幅摆动完成进排气口的切换配气，整体结构精简紧凑，运动部件数量少，运行时的摩擦损耗更低，维护难度大幅降低；飞轮采用大直径轮盘结构，可储存足够的转动惯量，有效抵消活塞往复运动的死点冲击，保证整机运转的平顺性，避免出现卡滞或转速波动过大的问题。设计思路上，整体遵循原理可视化优先的原则，所有运动部件均采用外露式布局，没有额外的封闭壳体遮挡，观察者可以清晰看到活塞往复、缸体摆动、曲柄旋转、飞轮转动的全流程运动关系，配气口的位置与通断逻辑也可直接观察，无需拆解结构就能理解工作原理；底座采用实木材质的平整安装基座，既可以隔绝金属部件的运行振动，降低运转噪音，也能为整机提供稳定的支撑，避免运行过程中出现位移或倾覆。外形尺寸与安装边界方面，整机整体呈长方体布局，底座长度控制在180mm以内，宽度控制在100mm以内，整机高度不超过150mm，占用桌面面积极小，可直接放置在普通实验台、展示台面上使用，无需额外的固定安装结构；各运动部件的运动轨迹均在底座投影范围内，飞轮外侧预留了不小于10mm的安全间隙，避免运转时部件与外部物体发生干涉，也能防止使用者误触运动部件造成危险；缸体的摆动角度控制在15度以内，进排气接口设置在缸体侧方，外接蒸汽管路时不会与周边的连杆、飞轮部件产生干涉，管路走线空间充足，可快速完成蒸汽源的连接作业。
