Y型三通法兰连接流体输送管道结构

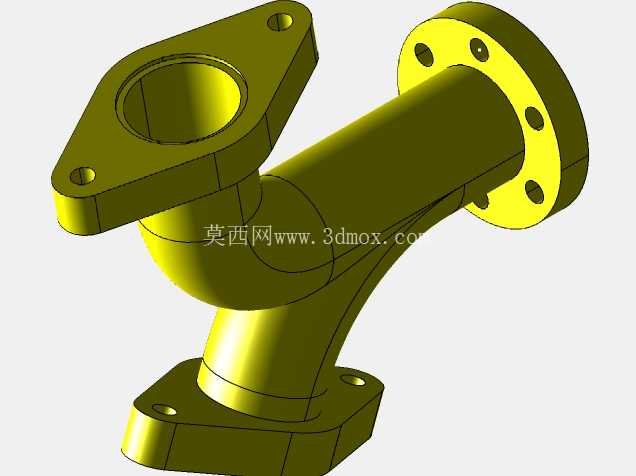

　　这款Y型分支管路结构，主要适配流体输送系统中需要分流、合流的工况场景，常见于建筑给排水、工业循环水系统、低压工艺流体输送的管路节点，可同时对接三个不同方向的管路端口，实现单路输入双路输出或者双路输入单路输出的流体路径切换，相比直角三通结构，其流道过渡更平缓，能有效降低流体在转向过程中的局部阻力损失，减少管路系统的压损，降低配套泵组的运行负载。从结构设计来看，三个连接端分别采用了不同的法兰连接形式，其中两个端口为菱形两孔安装法兰，这类法兰适合安装空间局促、管路对接方向固定的场景，两孔定位可快速完成对位安装，降低现场装配的找正难度；第三个端口为圆形四孔标准法兰，适配常规同通径的标准管路对接，法兰端面的密封槽预留了密封件安装空间，可根据输送介质的特性选配橡胶垫片、金属缠绕垫片等不同密封元件，保证连接位置的密封可靠性，避免介质泄漏。

　　设计过程中重点优化了三个端口交汇处的流道过渡曲面，所有转角位置均采用大圆角顺滑过渡，没有直角突变结构，一方面可以减少流体在交汇处的湍流、涡旋产生，降低流体噪声，另一方面也能避免介质中的固体杂质在转角位置沉积堵塞，尤其适合输送带有少量固体颗粒的流体介质。安装边界方面，三个法兰端面的安装孔位均做了同轴度、位置度公差约束，菱形法兰的两个安装孔中心距与圆形法兰的孔位分布均匹配对应通径管路的通用安装尺寸，无需额外加工转接件即可直接对接现有管路；管路主体的壁厚根据公称压力等级做了等强度设计，法兰与管路主体的连接位置做了加厚过渡处理，避免应力集中导致的结构开裂，可承受常规低压流体输送的工作压力，满足多数民用建筑、普通工业场景的管路使用要求。

　　在实际装配场景中，这类Y型管道常安装在减压阀组的出口端，用来将减压后的流体分配到两个不同的支路，其平缓的流道结构不会对减压阀出口的流体流态造成额外扰动，保证下游压力检测元件的测量准确性，同时也能减少流体对管壁的冲刷，延长管路整体的使用寿命。建模过程中对所有安装孔做了沉头处理，适配内六角螺栓的安装要求，螺栓锁紧后端头不会突出法兰表面，避免周边管线布置时出现干涉；法兰端面的平面度公差控制在合理范围内，保证密封垫片受压均匀，不会出现局部压溃或者密封不严的问题。流道内壁的曲面做了连续曲率处理，没有拼接棱边，流体经过时不会产生局部流速突变，降低水锤现象发生的概率，提升管路系统运行的稳定性。
