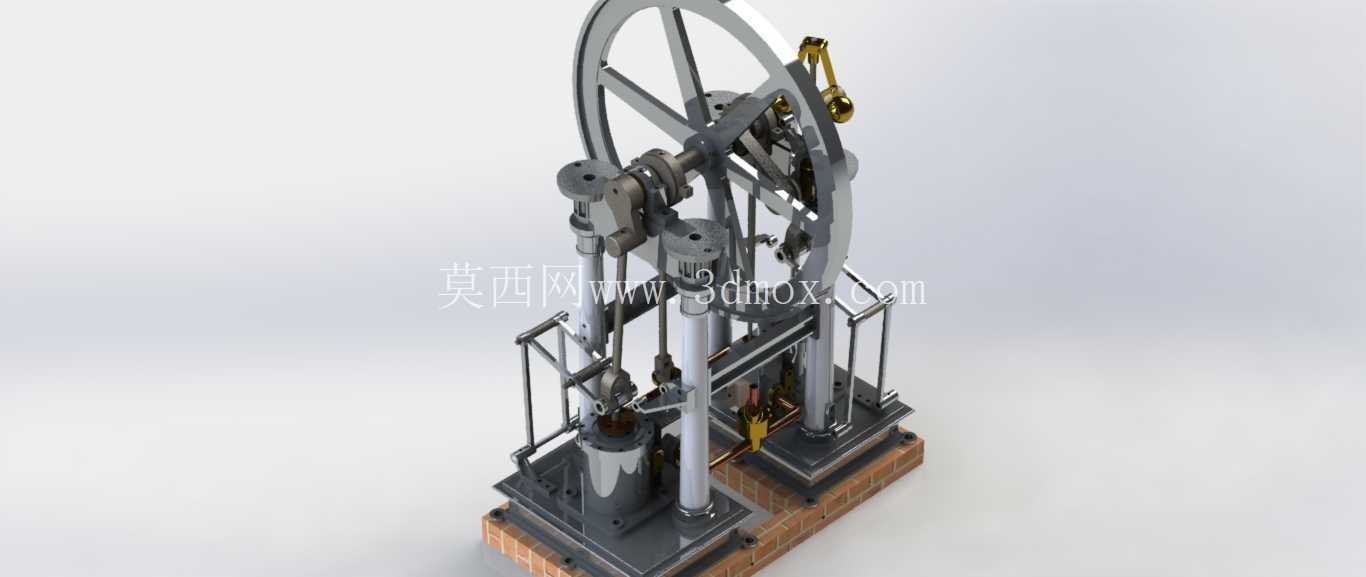

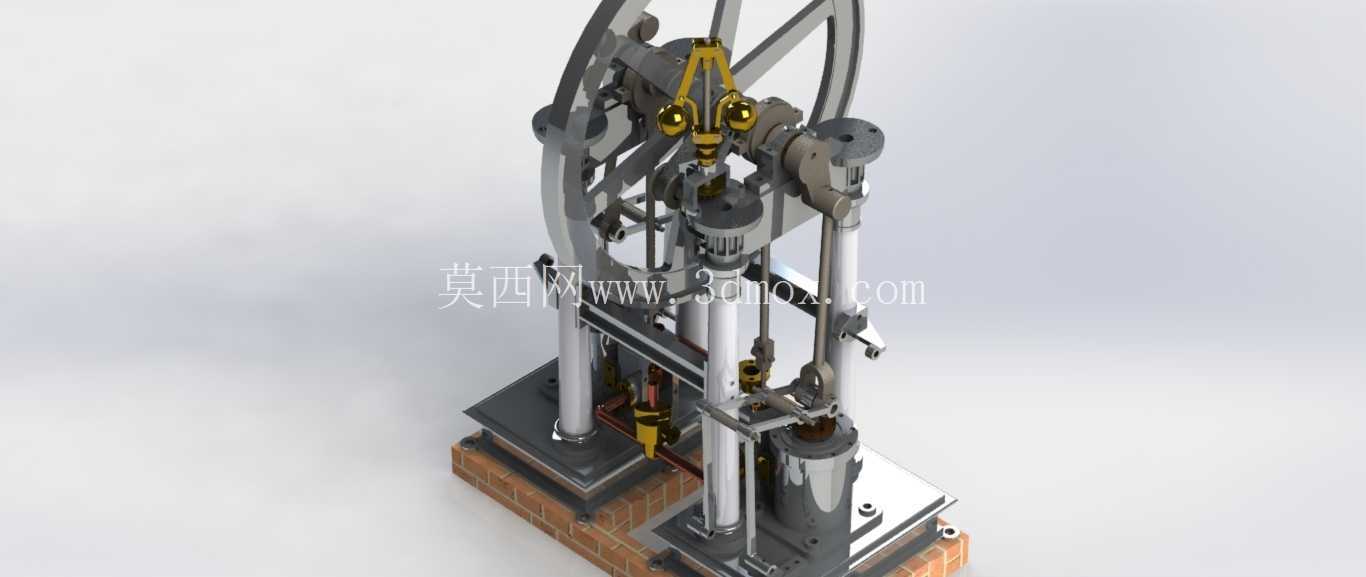

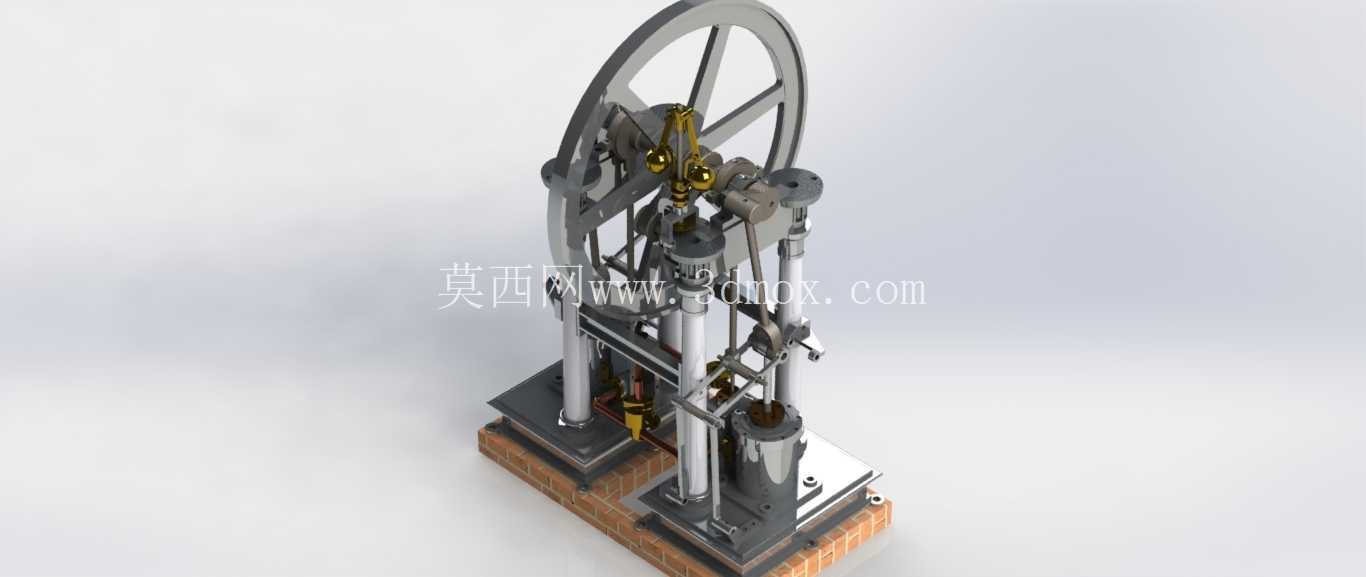

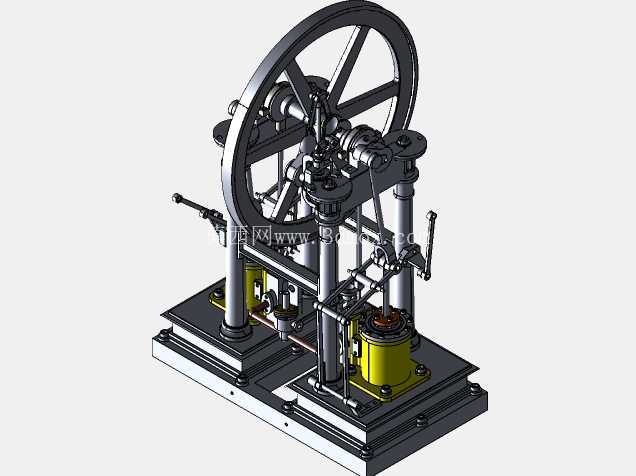

立式平行运动往复式蒸汽动力装置结构

　　这套平行运动蒸汽动力结构，核心是通过立式布局的平行运动连杆机构，将活塞的直线往复动能稳定转化为飞轮的旋转扭矩输出，整套结构的设计逻辑完全围绕早期蒸汽动力设备的运行稳定性展开，没有冗余的装饰性结构，所有部件的排布都服务于动力传递的效率与运行可靠性。从实际应用场景来看，这类结构是早期固定式工业蒸汽动力单元的典型构型，多用于小型加工厂的动力输入、小型作业机具的动力源，相比卧式蒸汽机，立式布局的平行运动结构占地投影面积更小，对安装场地的平整度要求更低，适配厂房内狭窄的安装空间，也可作为移动式小型蒸汽动力机组的核心结构，配套在需要独立动力输出的野外作业场景中。整套结构的功能特性上，平行运动连杆的设计是核心亮点，区别于普通曲柄滑块结构，这套平行运动机构可以保证活塞杆在全程往复行程中始终保持垂直姿态，避免活塞承受侧向分力，大幅降低活塞与缸壁之间的偏磨损耗，延长核心动密封部件的使用寿命，同时减少运行过程中的侧向振动，让飞轮的旋转输出更平稳，不需要额外加装过大的配重块就能抵消往复运动的惯性冲击。

　　设计思路上，整套结构采用分层堆叠的布局逻辑，最下方为铸铁材质的安装基座，基座预留了四个地脚螺栓安装孔，安装边界的孔位按照通用工业设备的地脚间距设计，可直接固定在混凝土基础或者钢制机架上，不需要额外制作转接安装板；基座上方为蒸汽缸体与配气机构的安装位，缸体采用立式同轴布置，配气阀组直接集成在缸体侧方，缩短蒸汽进出的管路路径，减少蒸汽压损；缸体上方连接平行运动连杆组，连杆的铰接点全部采用铜套衬套结构，预留润滑脂加注通道，可在设备不停机的状态下完成铰接点的润滑维护；连杆组上方连接飞轮与输出轴，输出轴的轴伸端采用标准平键连接结构，可直接配套皮带轮、齿轮等传动部件，向外输出旋转动力。

　　外形尺寸方面，整套结构的总高度控制在适配常规厂房室内安装的范围，最大外轮廓尺寸以飞轮的直径为宽度边界，安装时只需要保证飞轮旋转范围内无结构干涉即可，基座的安装面平面度要求控制在常规机械安装的公差范围内，不需要高精度的加工基础。从结构细节来看，配气机构的联动杆直接与平行运动连杆做机械联动，不需要额外的电控或者独立驱动结构，完全通过机械结构实现配气正时与活塞行程的同步，整套设备的运行完全依靠机械结构的配合完成，可靠性极高，在缺乏电控配套的场景下也能稳定运行。活塞的密封结构采用多级填料密封设计，可适配饱和蒸汽的工作介质，密封填料的更换不需要完全拆解缸体，只需要拆开缸盖上方的压盖即可完成填料更换，日常维护的操作门槛很低。

　　飞轮采用轮辐式结构，在保证转动惯量满足动力平稳输出要求的前提下，尽可能降低自身重量，减少设备启动阶段的扭矩损耗，飞轮的轮缘位置预留了动平衡调整的工艺孔，可在装配完成后做现场动平衡校准，降低高速运行时的振动值。整套结构的所有紧固件都采用标准公制规格，日常维护更换配件不需要定制特殊规格的紧固件，降低后期运维的配件成本。从安装边界来看，设备运行时的侧向载荷全部由基座的地脚螺栓承担，平行运动机构的侧向力在连杆组内部完成自平衡，不会对缸体产生额外的侧向弯矩，因此缸体的安装固定只需要承受垂直方向的载荷，对安装机架的结构强度要求更低。在实际选型配套时，这套结构可根据输出功率的需求调整缸径与活塞行程，平行运动连杆的尺寸可按照比例缩放，不需要改动核心的铰接点位置关系，就能适配不同功率等级的蒸汽动力输出需求，结构的拓展性很强。
