活塞结构与瞬态热性能仿真分析模型

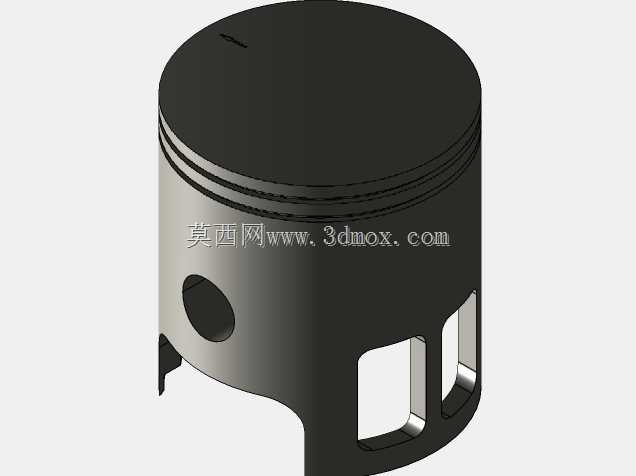

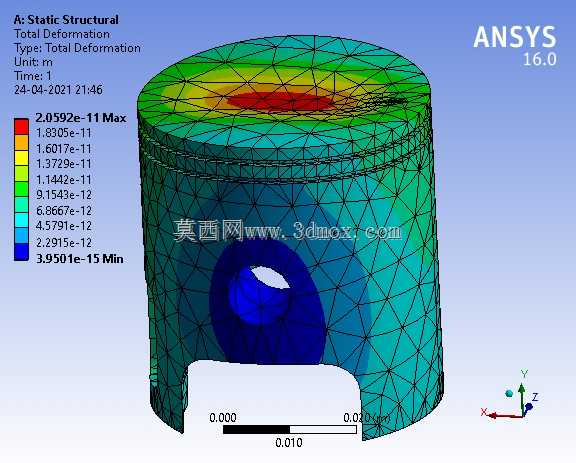

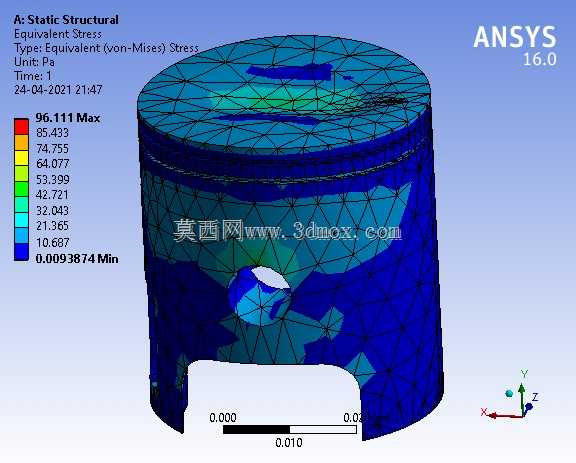

活塞作为内燃机核心往复运动部件，长期处于高温高压、高频交变载荷的极端工作环境中，其结构可靠性与热稳定性直接决定动力设备的输出效率、运行寿命与故障发生率，广泛应用于车用动力总成、工程机械动力单元、固定式发电机组、船舶推进动力等各类内燃动力场景，是动力系统中承担能量转换功能的关键构件。在实际运行过程中，活塞顶面直接承接燃料燃烧产生的高温高压燃气冲击，将燃气爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，同时需要将燃烧过程中吸收的大量热量通过活塞环、裙部传导至缸套与冷却系统，避免局部过热导致的材料强度下降、热变形卡滞、润滑失效等故障。本次构建的活塞分析模型，完全围绕实际服役工况下的性能验证需求展开设计：整体采用圆柱筒式主体结构，顶部设置封闭承力端面，裙部开设对称的活塞销安装通孔，裙部下缘做缺口避让设计，适配曲轴连杆的往复运动空间，避免运动过程中与曲柄连杆机构发生运动干涉。模型的尺寸边界严格遵循常规中小排量内燃机活塞的安装适配要求，外径与对应缸套内径保持微米级配合间隙，销孔位置与活塞顶面的距离、裙部长度均匹配对应机型的燃烧室高度与连杆运动行程，确保仿真结果能够直接映射实际装机后的运行状态。在设计与仿真逻辑上，模型首先完成了高精度网格划分，对活塞顶面、销孔周边、环槽区域等应力集中、热流密度高的关键部位做网格加密处理，保证计算精度的同时兼顾运算效率。静态结构分析模块重点模拟燃气最大爆发压力作用下活塞的整体变形分布规律，识别变形量最大的顶面中心区域与应力集中的销孔承载区域，验证结构刚度是否满足设计要求，避免运行过程中出现顶面开裂、销孔变形失效等问题；瞬态热分析模块则模拟内燃机从冷启动到满负荷运行、再到工况波动的全周期温度场变化过程，追踪不同时刻活塞内部的热传导路径与温度梯度分布，评估热变形量与热应力水平，为活塞的冷却结构优化、型线设计、材料选型提供量化的数据支撑。通过该模型的仿真计算，能够在物理样机试制前提前预判活塞在复杂热力耦合工况下的性能短板，优化壁厚分布、环槽位置、冷却腔结构等设计参数，平衡活塞的结构强度、轻量化水平与散热性能，既避免过度设计带来的重量增加、往复惯性力增大问题，也防止强度不足导致的早期失效，有效缩短动力系统核心部件的研发周期，降低试制与测试成本。
