车载电动鼓风机分体式结构设计方案

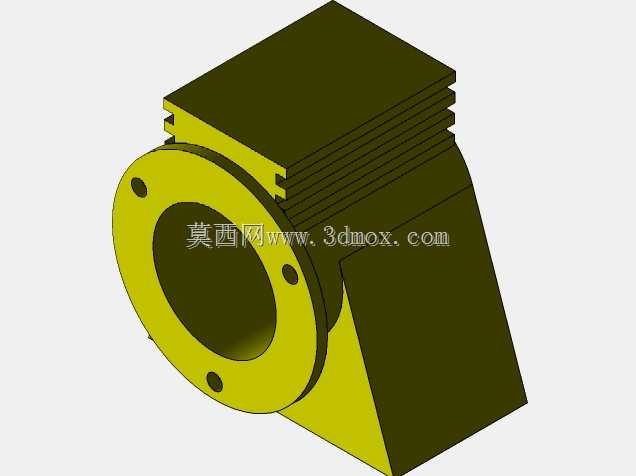

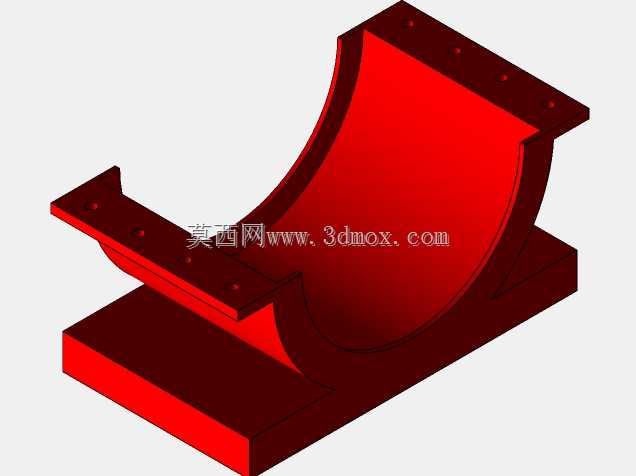

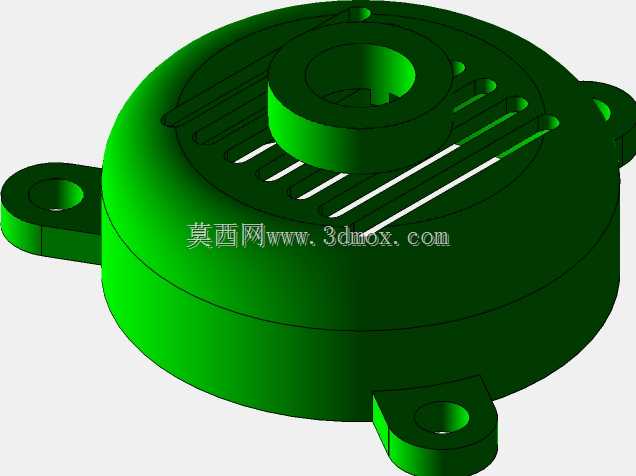

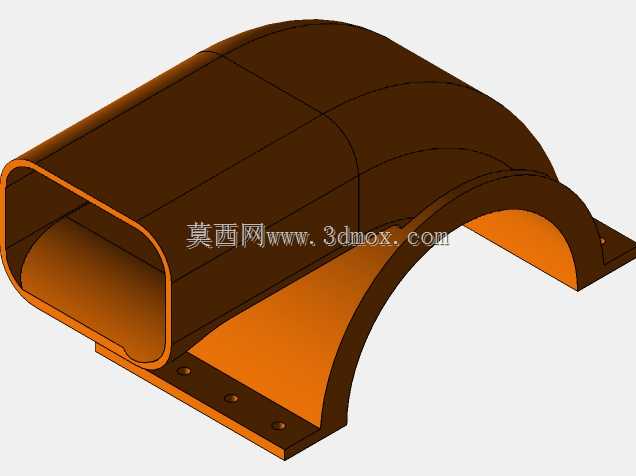

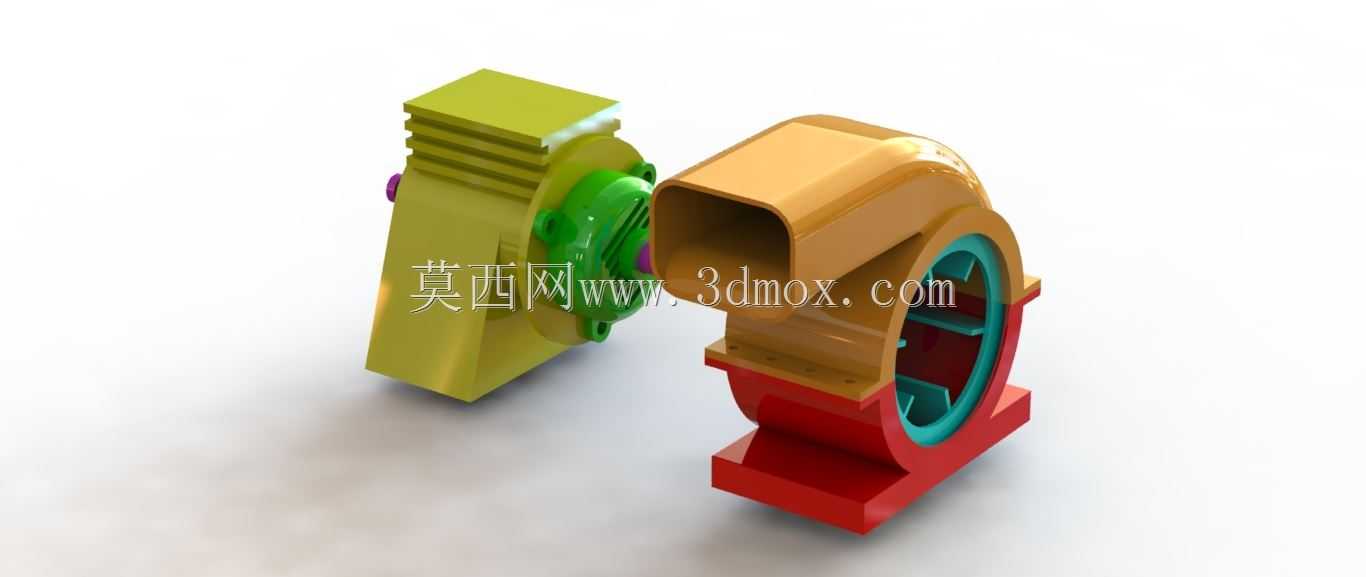

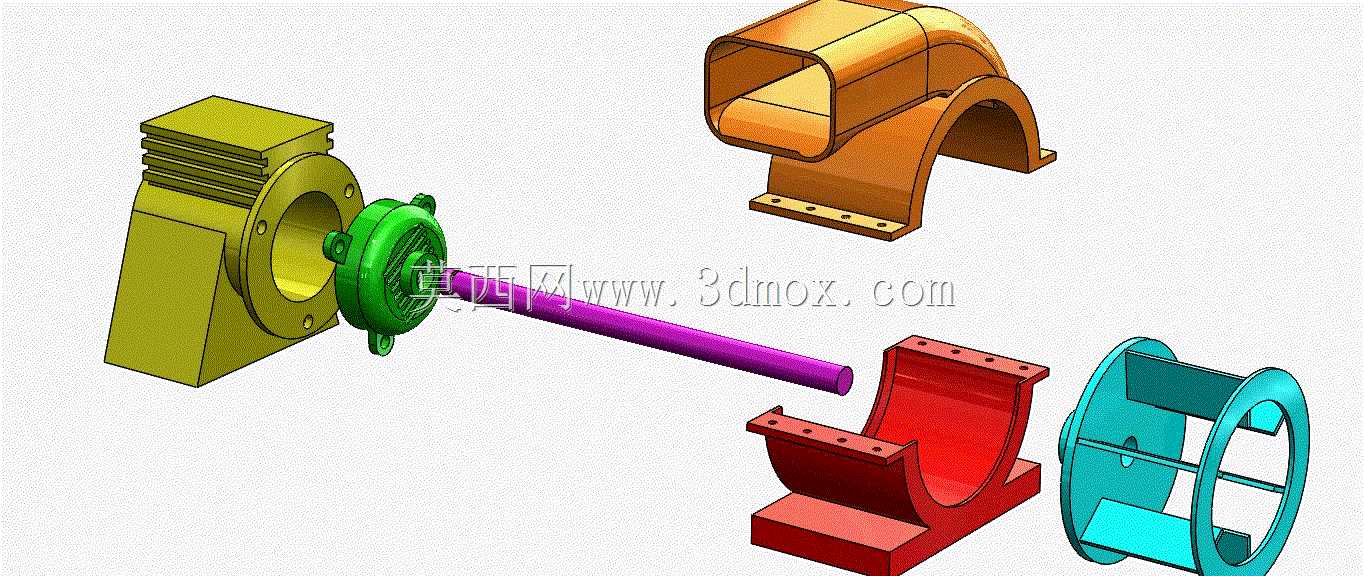

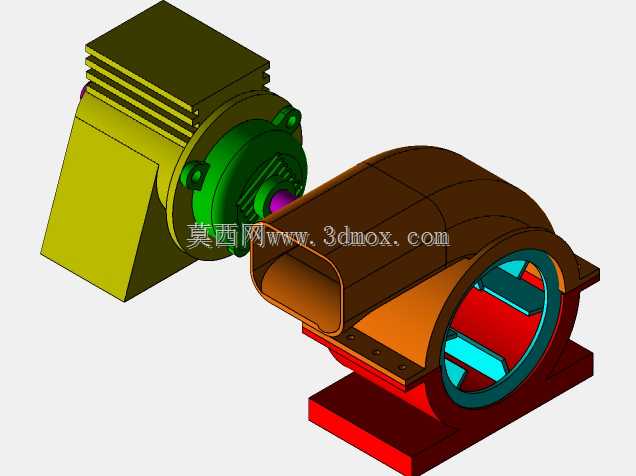

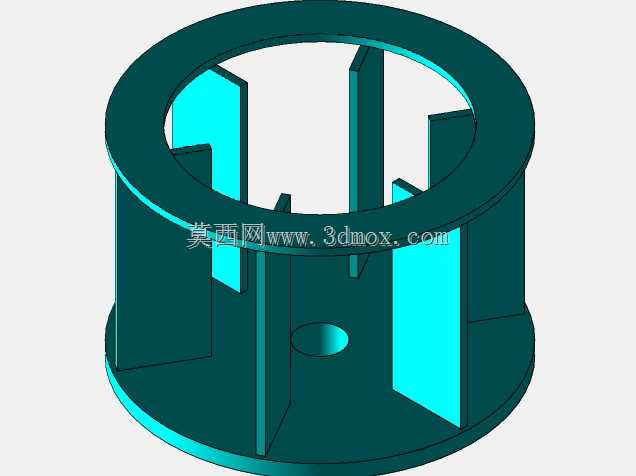

该电动鼓风机主要面向乘用车辆座舱空调通风系统场景设计，同时可适配车载小型设备散热、动力电池包风冷温控等衍生使用场景，是车辆空气循环链路里的核心动力输出部件。设备实际运行时，可根据车辆温控系统的指令信号调整自身运转转速，精准推送经过加热或者冷却处理的气流，通过仪表板预设的通风口送入座舱内部，同时也可承担密闭舱体内的空气置换、湿温平衡调节功能，保障舱内环境处于驾乘人员舒适区间，也能为车载发热元器件提供稳定的风冷散热支持。产品功能设计上采用分体式模块化结构，将动力驱动段与风轮蜗壳段做独立拆分设计，动力段内置直流驱动电机与密封端盖，蜗壳段集成离心式风轮、渐变扩压流道与定向出风口，两段通过快装卡扣结构实现密封连接，既降低了后期运维更换的拆解难度，也能通过不同功率动力段与不同容积蜗壳段的组合，适配不同车型的风量风压需求。设计思路上优先考虑车载场景的安装适配性与运行静谧性，蜗壳型线采用多段圆弧拟合的对数螺旋线设计，可有效降低气流在壳体内的湍流扰动与气动噪音，出风口采用矩形渐扩接口，可直接对接车辆通风管路的标准接口，减少额外转接结构带来的风阻损耗；动力段外壳设置多道平行散热筋，可在车辆行驶过程中借助迎面气流完成电机被动散热，无需额外增设散热风扇，降低整体能耗与部件故障率。外形尺寸上整体采用紧凑化布局，动力段径向尺寸控制在适配车型仪表台内部安装空腔的范围内，蜗壳段轴向安装边界预留了与车身钣金固定的支耳安装位，支耳位置匹配主流A级车型的安装孔位坐标，安装时无需对车身原有结构做额外打孔改造，整体安装重心靠近车身固定点，可降低车辆行驶过程中部件震动产生的异响概率，进出风接口的位置设计也避开了仪表台内部的线束、管路排布空间，可有效规避安装干涉问题。
