车载剪式手动起重支撑装置结构设计

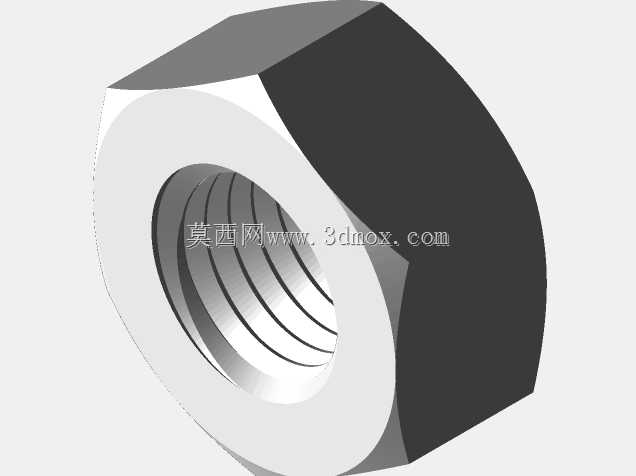

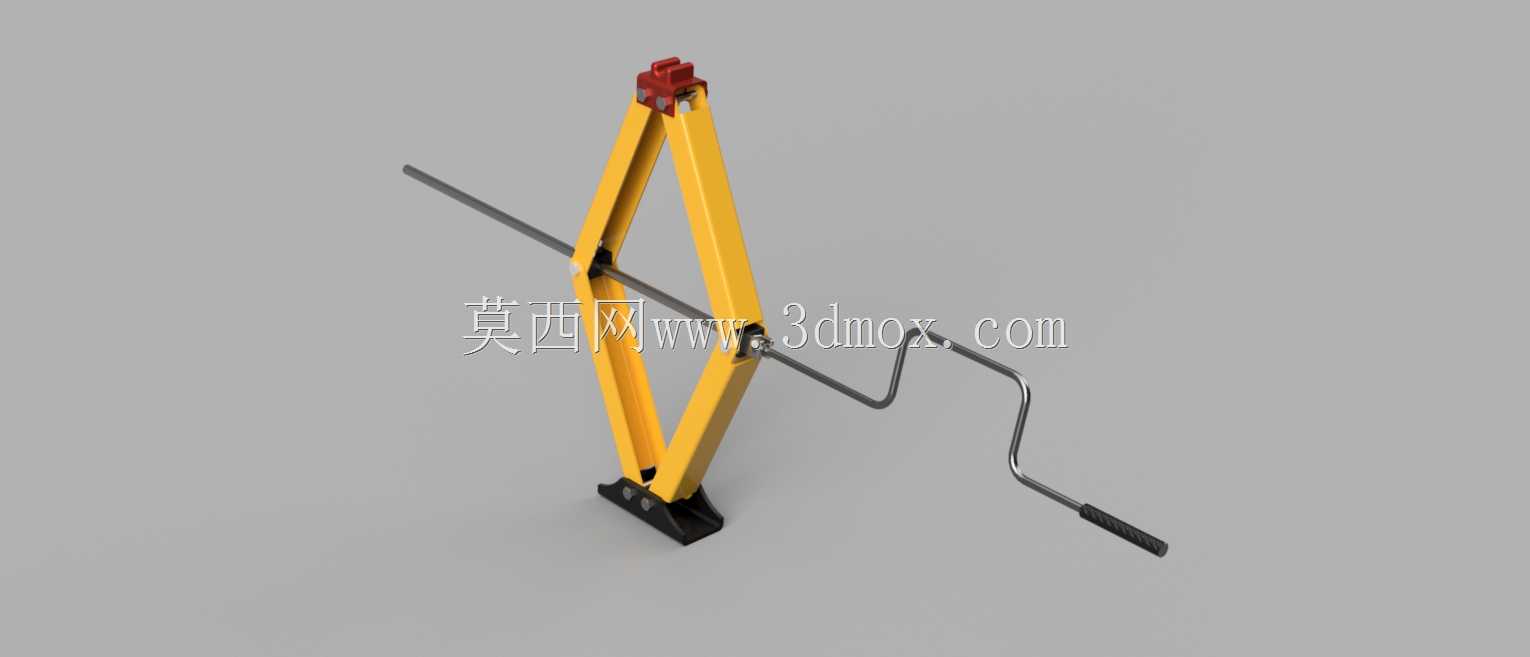

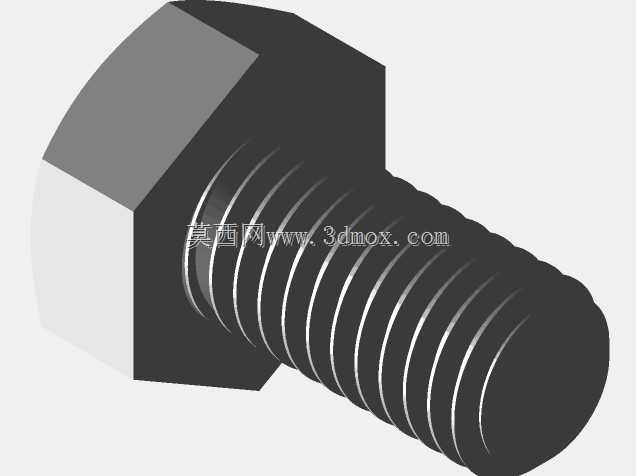

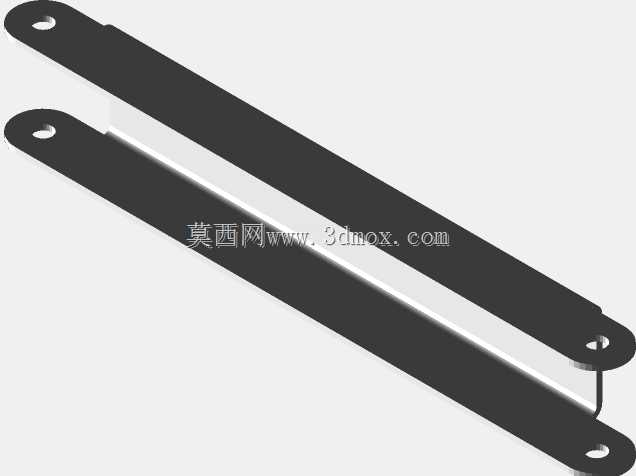

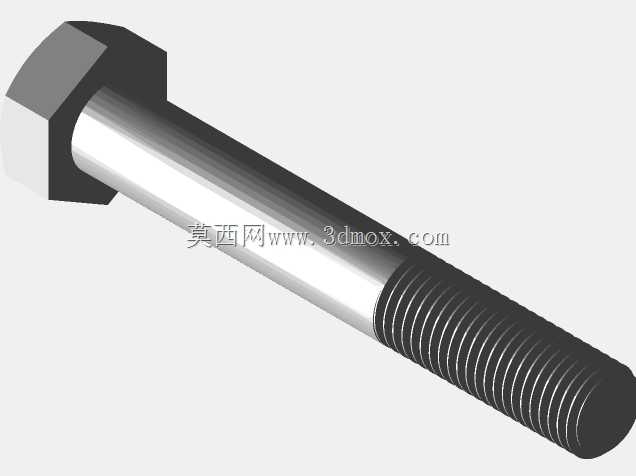

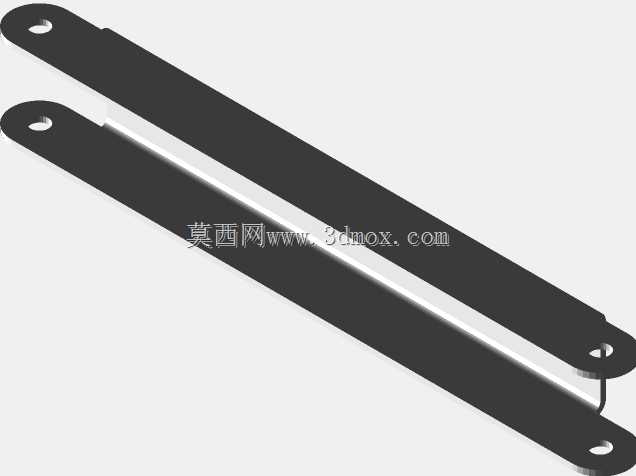

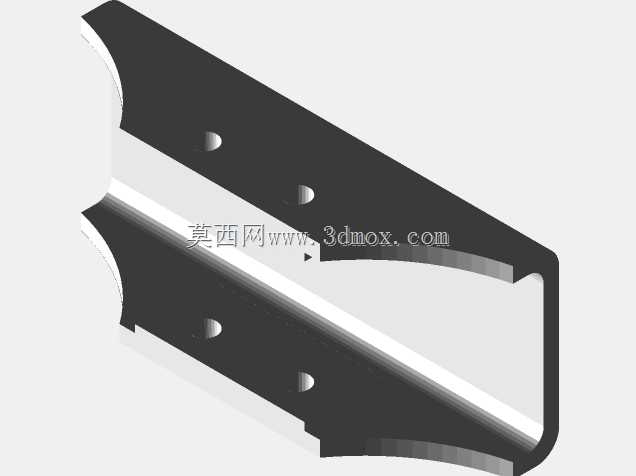

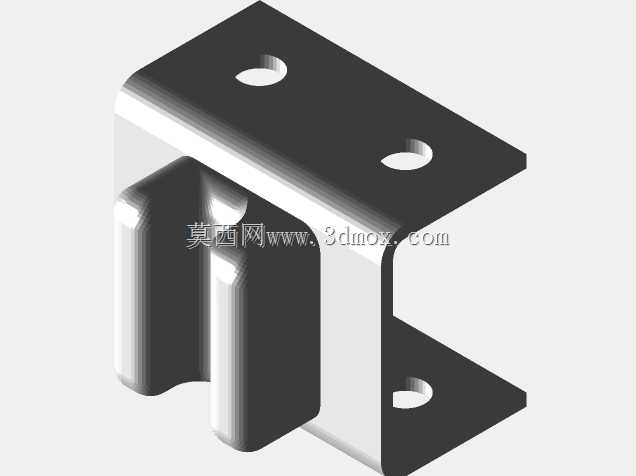

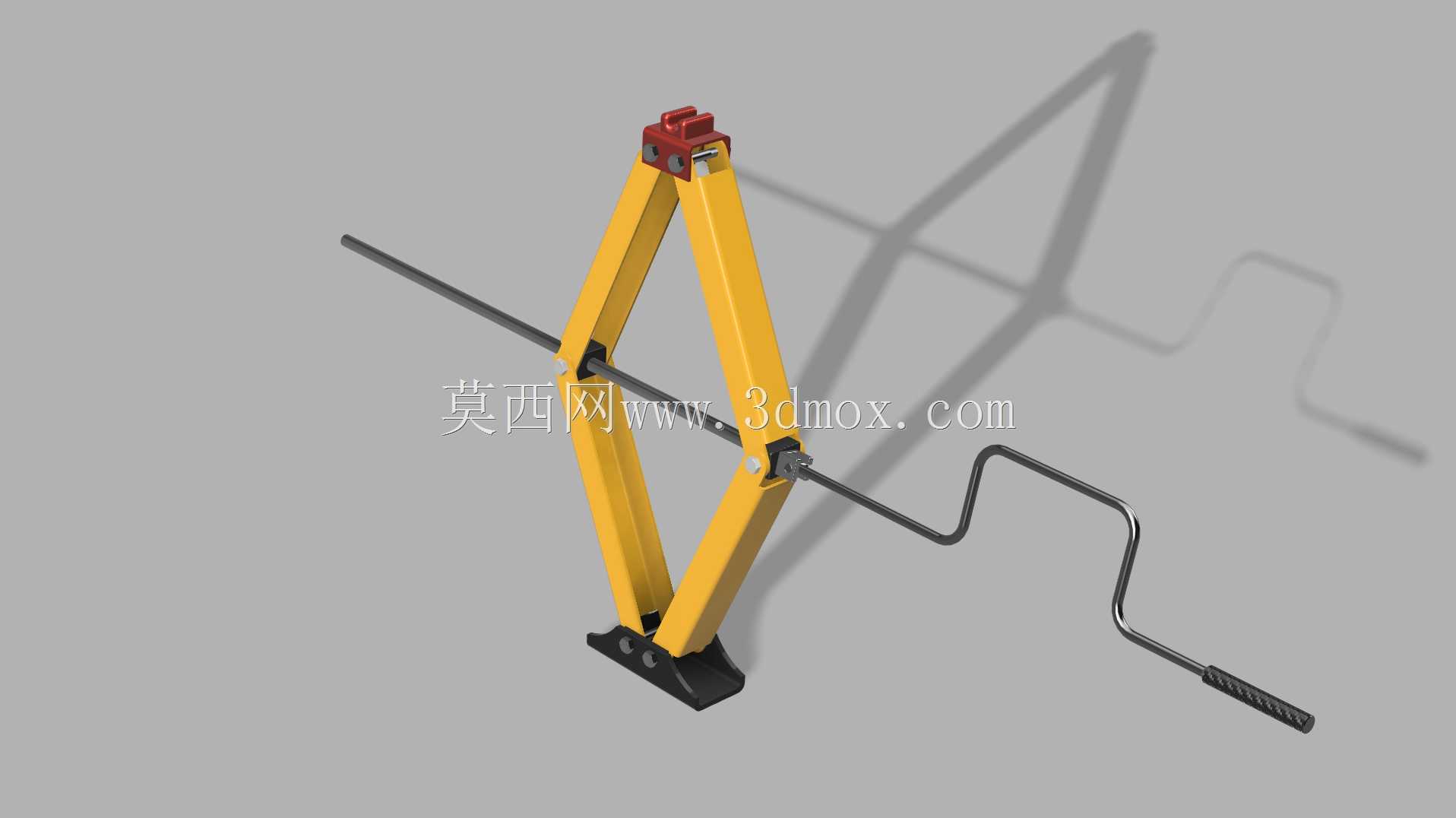

这款剪式手动支撑起重装置，是民用车辆应急维修场景中应用极为广泛的便携起重工具，核心适配家用轿车、小型SUV等整备质量在两吨以内的乘用车辆，主要用于道路突发状况下的轮胎更换、底盘简易检修作业，也可在小型机械安装、家居重物移位场景中作为临时支撑构件使用，无需外接动力源，完全依靠人力操作即可完成升降动作，对野外无供电的应急场景适配性极强。从功能特性来看，该装置采用菱形剪臂铰接结构作为核心承重框架，顶部设置带防滑纹路的橡胶承托块，能够与车辆底盘指定的支撑筋位紧密贴合，避免作业过程中出现滑脱风险；底部为加宽的平底支撑座，接触地面时可分散承重压力，即便在松软的非铺装路面也能保持稳定支撑，不会出现下陷侧翻的隐患。驱动端采用Z型弯折的摇臂设计，配合内部的梯形丝杠传动副，操作人员转动摇臂时，丝杠带动两组剪臂的铰接点同步收拢或张开，即可实现顶部承托面的平稳升降，梯形丝杠自带的自锁特性，可在任意升降高度锁止位置，即便撤去摇臂的操作力，装置也不会出现意外回落，充分保障维修作业的操作安全。从设计思路层面，这款装置优先兼顾便携性与承重能力的平衡，剪臂采用高强度合金钢板冲压成型，在保证结构刚性满足承重要求的前提下，尽可能削减板材厚度与整体自重，收拢状态下整体厚度不足十厘米，可轻松放置于车辆后备箱的备胎槽内，不会占用过多储物空间。整体结构无复杂的液压或电子元器件，日常存放无需特殊养护，金属铰接位置仅需定期涂抹少量润滑脂即可保证操作顺畅，故障率极低，普通车主无需专业培训即可快速掌握操作方法。在安装与使用边界上，该装置的最低收拢高度适配多数家用轿车的底盘离地间隙，无需额外垫高即可直接放置于底盘支撑位下方，最大升起高度可满足轮胎完全脱离地面的更换需求，作业过程中仅需保证支撑座与地面完全贴合、承托块与底盘支撑位对位准确，即可在额定承重范围内安全使用，操作全程无多余的复杂步骤，单人即可独立完成全部起重支撑操作。
