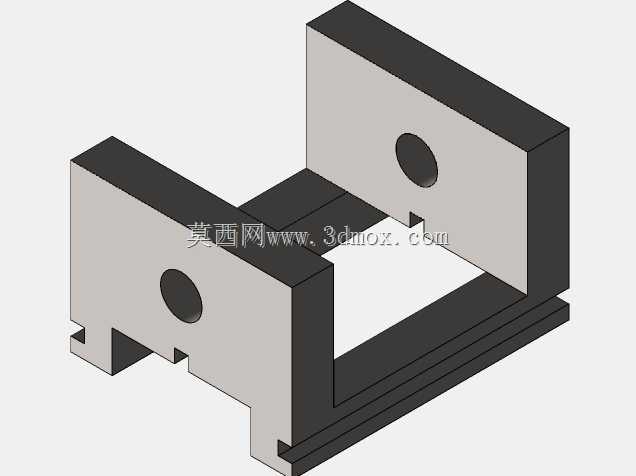

双立板带孔槽式安装支撑基座结构

该支撑基座是工业装配场景中常用的定位承载构件，主要应用于自动化生产线工位的工装搭载、小型功能模组的固定安装场景，也可作为检测设备、输送线侧边的辅助支撑结构使用，能够为搭载的功能部件提供稳定的安装基准，抵消设备运行过程中产生的小幅振动偏移，保证搭载部件的位置精度长期稳定。从实际用途来看，这类基座多用于需要双侧定位支撑的装配场景，两侧立板的同轴孔可穿装转轴、导向轴或者定位销，实现辊轮、摆臂、检测探头等部件的铰接安装，底部的卡槽结构可直接卡接在工业铝型材导轨或者工作台T型槽上，无需额外加工转接板即可快速完成位置固定，大幅缩短现场装配的调试周期。产品功能特性上，整体采用对称式结构设计，两侧立板厚度一致，承载受力均匀，不会出现单侧偏载导致的结构变形，立板上的圆孔加工精度较高，同轴度公差控制在合理范围内，穿装轴类部件后转动顺畅无卡滞，底部的卡槽设置有定位止口，卡入安装导轨后横向间隙极小，不会出现横向窜动问题，基座整体采用一体化铣削加工成型，结构强度高，长期承受交变载荷也不会出现焊缝开裂的问题。设计思路上，优先考虑了安装适配性，底部卡槽的尺寸匹配主流工业铝型材的安装槽宽，能够兼容多数常规装配线的安装基准，两侧立板的间距预留了足够的安装空间，可适配不同宽度的铰接部件，立板高度经过优化，既保证了足够的支撑强度，也不会因为过高导致整体重心偏高影响稳定性，底部边缘做了倒角处理，安装时能够顺畅卡入导轨槽，不会出现卡边问题。外形尺寸与安装边界方面，整体为矩形块状结构，横向宽度适配常规200mm间距的安装工位，纵向深度满足立板支撑的受力要求，立板上的安装孔直径适配常用的12mm、16mm标准轴径，底部卡槽的深度与宽度匹配40系列工业铝型材的槽口尺寸，安装时不需要额外改动现有工作台的结构，直接卡入后锁紧侧边的固定螺丝即可完成安装，整体占用的安装空间较小，不会对周边其他部件的排布造成干涉，适合在紧凑的装配工位空间内使用。
