数控机床Z轴进给传动结构设计方案

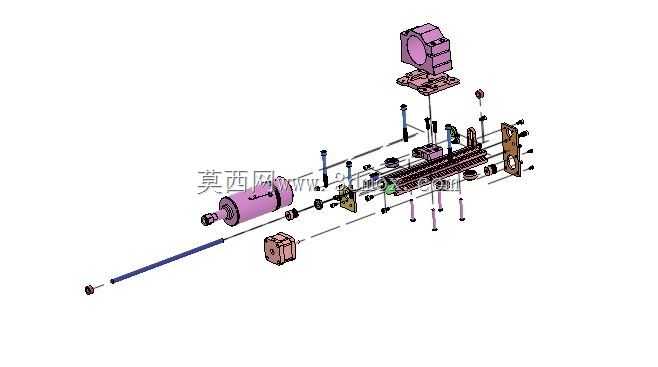

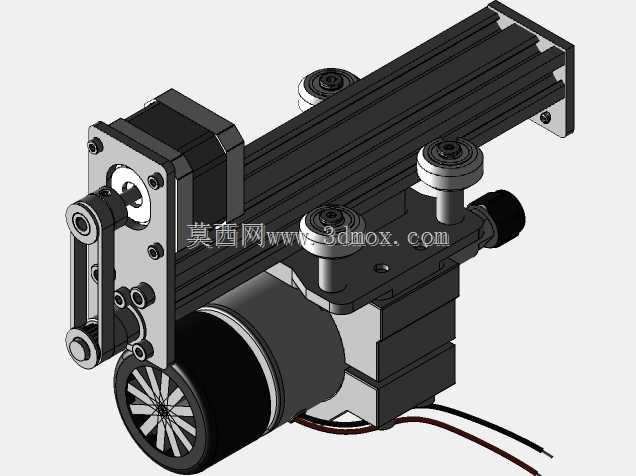

该结构为小型数控加工设备的Z轴进给执行单元，主要应用于桌面级数控雕刻机、小型CNC铣床、DIY数控加工平台的垂直方向运动控制场景，承担加工过程中主轴的垂直进给、抬刀落刀、深度定位等核心动作，是决定设备加工精度、进给稳定性与负载能力的核心功能部件。整套结构采用模块化分层设计思路，将驱动单元、传动组件、导向支撑、安装基座、限位检测等功能模块进行独立拆分设计，各部件通过标准紧固件完成装配，既降低了单件加工的工艺难度，也方便后期的维护调整与部件替换，适配个人DIY制作、小型工坊非标设备搭建的加工条件，无需复杂专用工装即可完成整机组装。驱动端采用伺服电机搭配丝杠传动的组合方案，电机输出扭矩通过联轴器直接传递给滚珠丝杠，将旋转运动转化为滑台的直线往复运动，丝杠两端采用角接触轴承做支撑固定，可同时承受轴向与径向载荷，有效抵消高速进给过程中的轴向窜动，保证进给位置精度。导向部分采用双直线导轨搭配滑块的结构，对称布置在丝杠两侧，为滑台提供平稳的运动导向，可承受加工过程中产生的切削侧向力，避免滑台出现偏摆、卡滞等问题，导轨安装面与丝杠安装面设计有统一的定位基准，装配时可通过打表调整保证平行度公差控制在合理范围内。安装边界方面，整套Z轴结构的安装基座预留了与设备X轴滑台连接的标准安装孔位，孔位间距适配市面主流的铝型材机架与线性滑台安装尺寸，滑台端面预留了主轴安装座的固定接口，可适配不同功率的雕刻主轴、低速切削主轴的安装需求，整体结构紧凑，垂直方向总行程可根据加工需求调整丝杠与导轨长度，无需改动其余连接部件的尺寸。结构中还集成了硬限位与原点检测部件的安装位，可在滑台行程的上下极限位置安装限位开关，避免超程碰撞损坏设备，原点传感器的安装位直接设计在基座端面上，装配时无需额外制作安装支架，简化了电气部件的安装流程。各运动部件之间设计有合理的装配间隙，可通过调整预紧螺丝消除导轨与丝杠的传动间隙，提升反向进给时的定位精度，所有外露的传动部件都预留了防尘护罩的安装槽位，可加装柔性防尘罩阻挡加工碎屑、粉尘进入传动副，延长部件的使用寿命。
